1 VisualTransin Conceptos de VisualTransin Tutorial

2 Transin Código en Fortran Entrada/salida a través de archivos ascii Elementos finitos Procesos simulados Flujo de agua Transporte (monocomponente) de solutos Calibración automática Sin unidades Todas las unidades de longitud iguales Todas las unidades de tiempo iguales

3 Transin Discretización temporal Tiempos de control pueden ser estacionario o transitorio Parameterización Función de tiempo Campo Valor por zonas Tiempo de control Tiempo de solución

4 VisualTransin Datos geométricos Archivo s salida Datos pozos Archivo _.vtr Preproceso Postproceso VisualTransin Transin Archivo s entrada..... Mallador

5 Un análisis corresponde a una ejecución de Transin Un proyecto contiene varios análisis Proyectos se diferencian por: Geometría Campos Funciones de tiempo Malla Análisis se diferencian por: Valores parámetros Discretización temporal Opciones de escritura..... Proyecto y análisis

6 Geometría Elementos de dibujo: puntos, líneas y superficies Elemento de territorio (ET) Es conjunto de puntos, líneas o superficies Representan formaciones geológicas, fracturas, sondeos, ríos, etc.

7 Geometría Debe haber un (y sólo un) EG que cubre todo el dominio ( surface overlays contour)

8 Malla Malla soporte da el tamaño deseado de los elementos

9 Malla

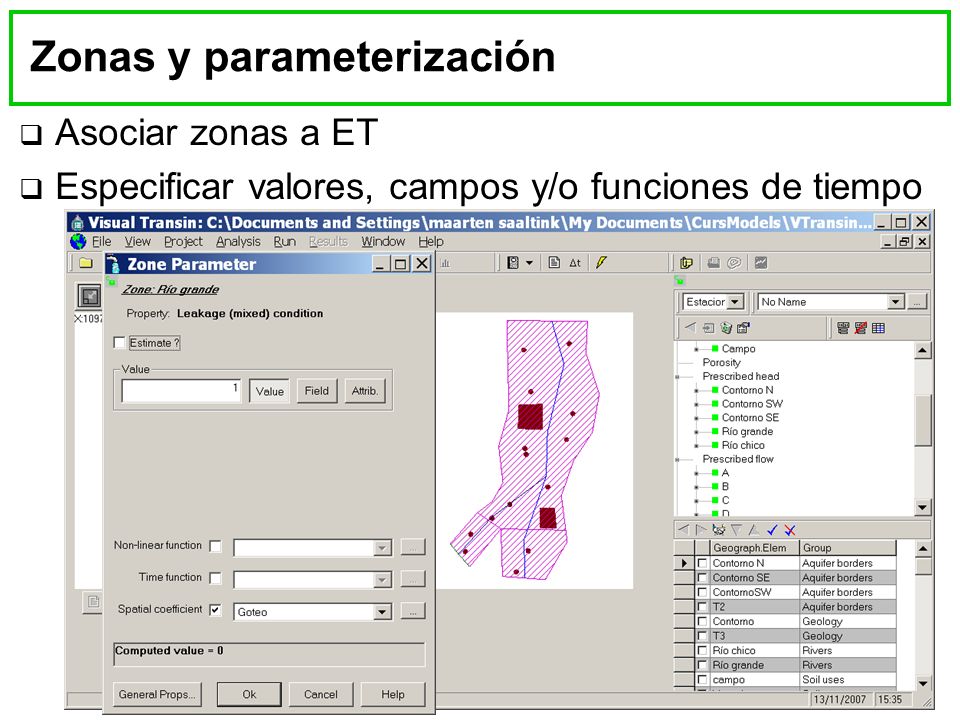

10 Zonas y parameterización Asociar zonas a ET Especificar valores, campos y/o funciones de tiempo

11 Zonas y orden de ET Si varios EETT se solapan, se usa el ET de mayor orden
