UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN Ejemplo No.1: Planificación del Sistema de Automatización a Nivel.

Presentaciones similares


Presentación del tema: "UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN Ejemplo No.1: Planificación del Sistema de Automatización a Nivel."— Transcripción de la presentación:

1 UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN Ejemplo No.1: Planificación del Sistema de Automatización a Nivel de Instrumentación y Recolección de Datos del Simulador de Gaslift: 1.- Describir la operación del proceso y los subprocesos. 2.- Identificar las especificaciones de la instrumentación de las instalaciones con las diferentes variables (analógicas/digitales y entrada/salida) que permitan instrumentar y generar los datos del proceso. 3.- Elaborar una base de datos para un sistema de recolección de datos a partir de la instrumentación identificada en el punto anterior. Los campos típicos para la base de datos son: Nombre del punto, Descriptor, Rango, Unidades, Instalación, Estado ON, Estado OFF, Control, Alarma. 4.- Elaborar un esquema con la arquitectura de un sistema de recolección de datos de acuerdo a las instalaciones y a los puntos identificados en el paso anterior. NOTA: UTILIZAR EL SIMULADOR DE GASLIFT PARA EL ESTUDIO Y ANALISIS DEL PROCESO

2 UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN AUTOMATIZACIÓN. ING. GERARDO A. LEAL, MSc CASO DE ESTUDIO: AUTOMATIZACIÓN DEL SISTEMA DE PRODUCCIÓN POR LEVANTAMIENTO ARTIFICIAL POR GAS (GASLIFT) PROCESO GENERAL Estación Múltiple Pozo Planta de Gas MAP Gas Recibido del Múltiple de alta presión MAP Gas Inyectado al Pozo Crudo que fluye del Pozo Gas Separado del Crudo Petróleo Producido Varios Pozos Varias Estaciones Superficie

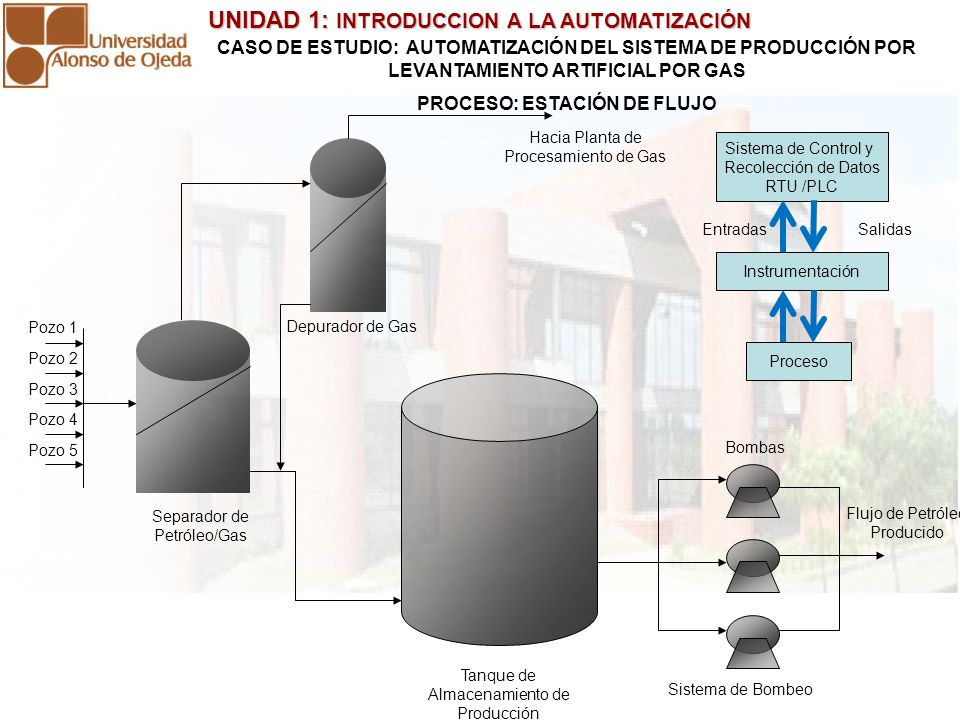

3 UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN Flujo de Petróleo Producido Sistema de Bombeo Tanque de Almacenamiento de Producción Separador de Petróleo/Gas Pozo 1 Pozo 2 Pozo 3 Pozo 4 Pozo 5 Depurador de Gas Hacia Planta de Procesamiento de Gas Sistema de Control y Recolección de Datos RTU /PLC Instrumentación EntradasSalidas Proceso Bombas CASO DE ESTUDIO: AUTOMATIZACIÓN DEL SISTEMA DE PRODUCCIÓN POR LEVANTAMIENTO ARTIFICIAL POR GAS PROCESO: ESTACIÓN DE FLUJO

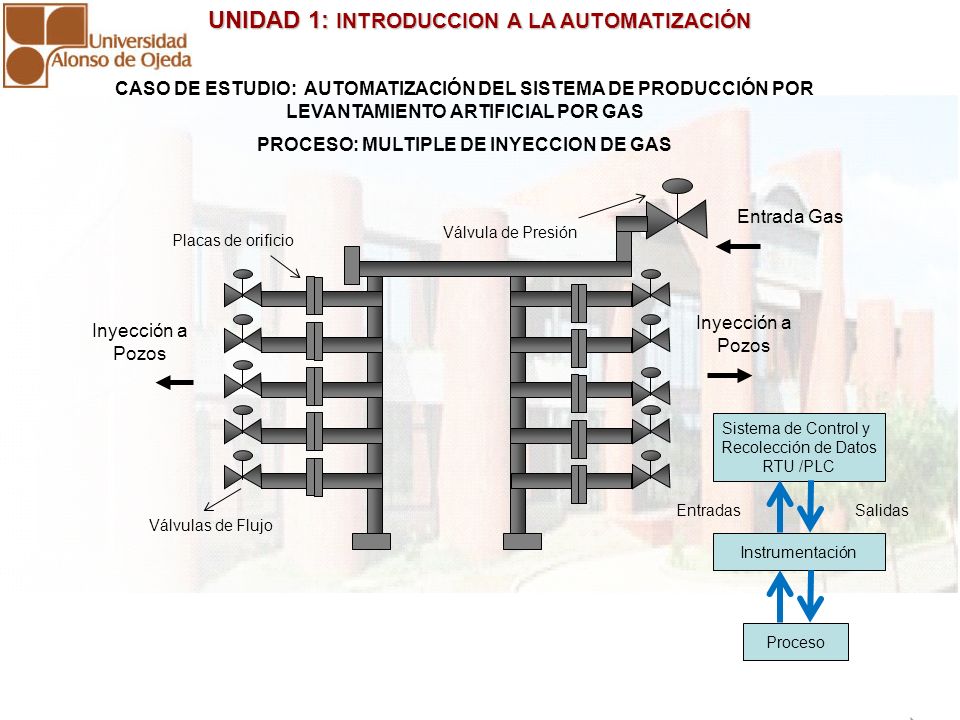

4 UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN CASO DE ESTUDIO: AUTOMATIZACIÓN DEL SISTEMA DE PRODUCCIÓN POR LEVANTAMIENTO ARTIFICIAL POR GAS PROCESO: MULTIPLE DE INYECCION DE GAS Entrada Gas Inyección a Pozos Sistema de Control y Recolección de Datos RTU /PLC Instrumentación Salidas Proceso Entradas Válvula de Presión Válvulas de Flujo Placas de orificio

5 UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN CASO DE ESTUDIO: AUTOMATIZACIÓN DEL SISTEMA DE PRODUCCIÓN POR LEVANTAMIENTO ARTIFICIAL POR GAS PROCESO: POZO PRODUCTOR Línea de Gas Línea de Flujo Yacimiento Superficie Sistema de Control y Recolección de Datos RTU /PLC Instrumentación Salidas Proceso Entradas Válvula de Línea Válvula de Flujo Válvula de Cabezal


Descargar ppt "UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN UNIDAD 1: INTRODUCCION A LA AUTOMATIZACIÓN Ejemplo No.1: Planificación del Sistema de Automatización a Nivel."
