Dadas dos rectas A-B y C-D que se cortan, encontrar el plano correspondiente que las contenga.

Presentación del tema: "Dadas dos rectas A-B y C-D que se cortan, encontrar el plano correspondiente que las contenga."— Transcripción de la presentación:

1 Dadas dos rectas A-B y C-D que se cortan, encontrar el plano correspondiente que las contenga

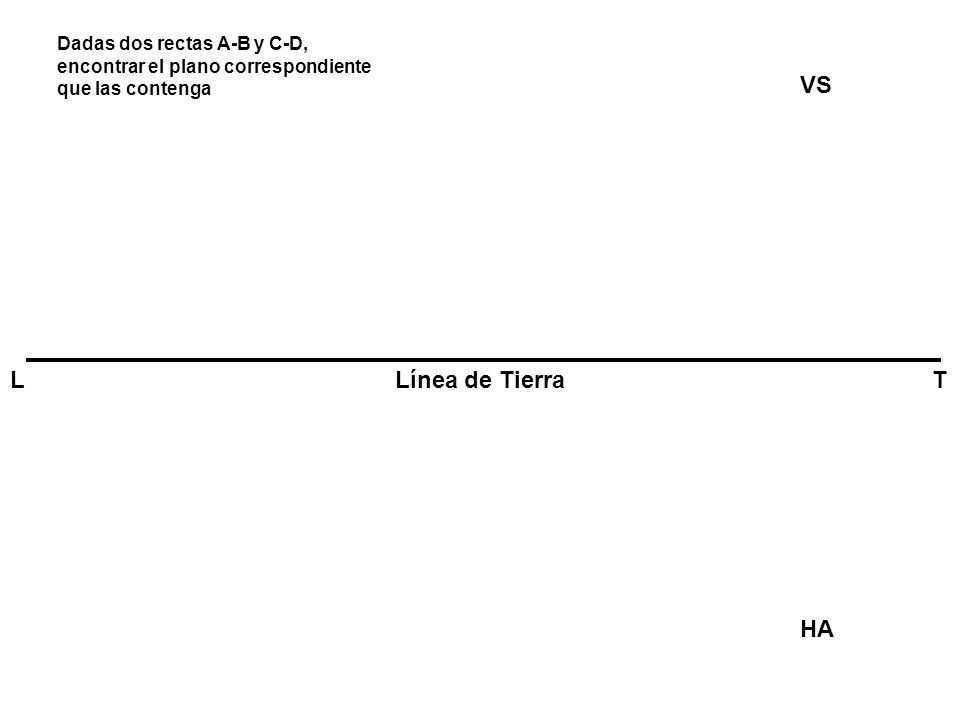

2 Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Línea de TierraLT VS HA

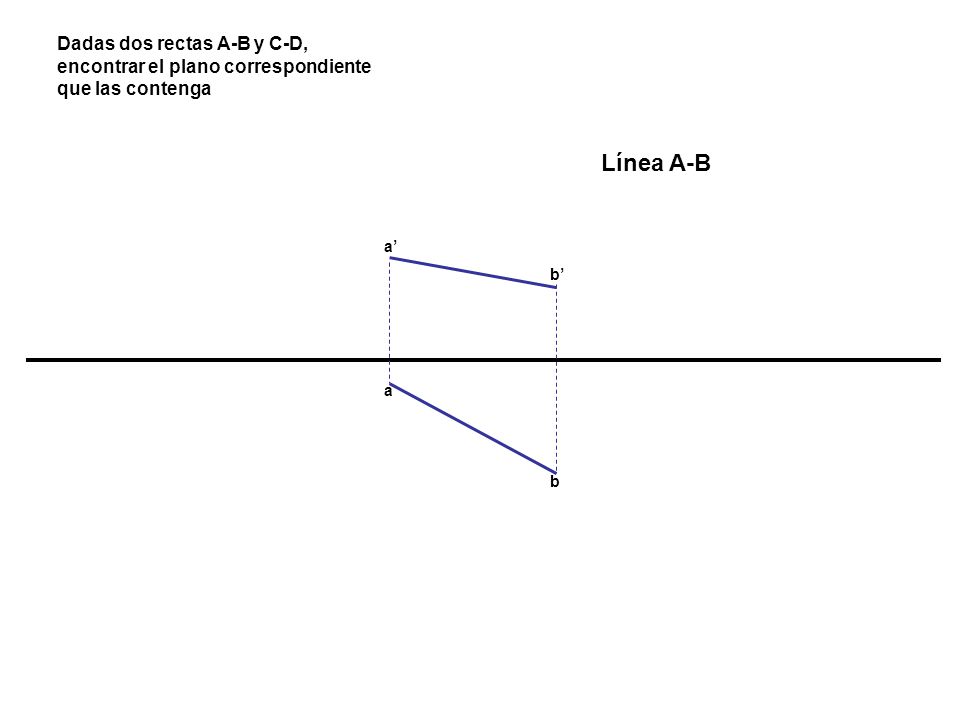

3 a’ b b’ a Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Línea A-B

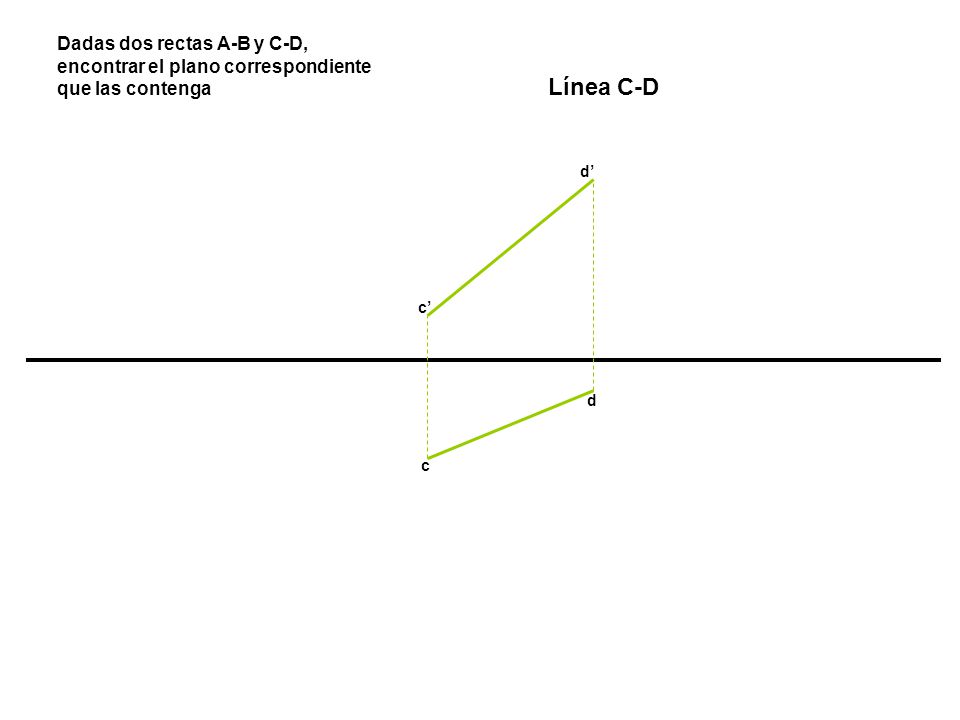

4 d’ c’ c d Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Línea C-D

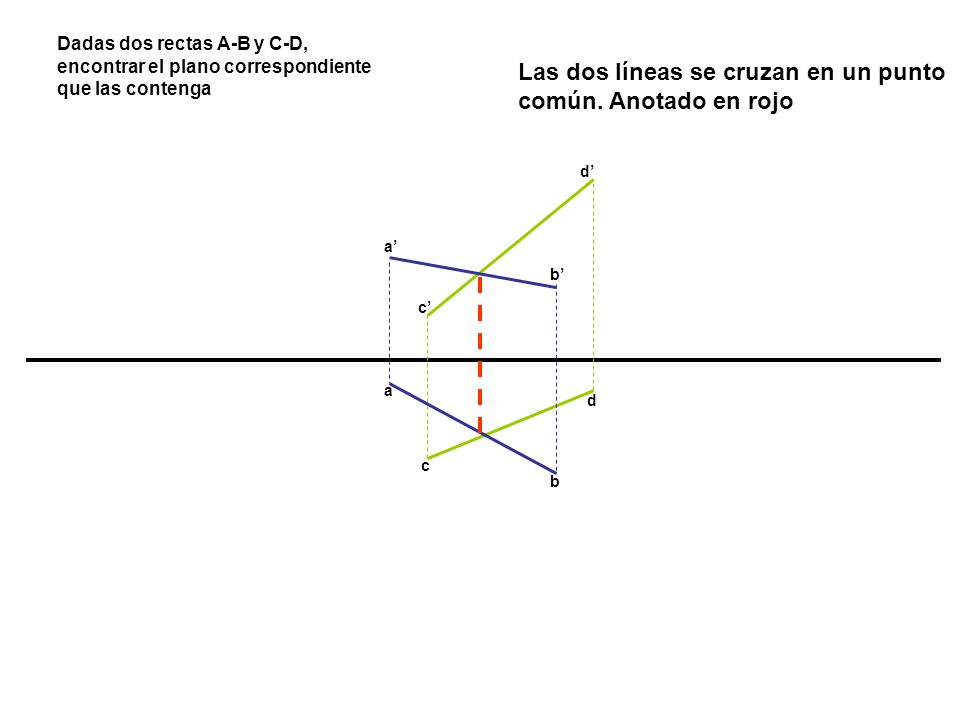

5 d’ c’ c a’ b b’ a d Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Las dos líneas se cruzan en un punto común. Anotado en rojo

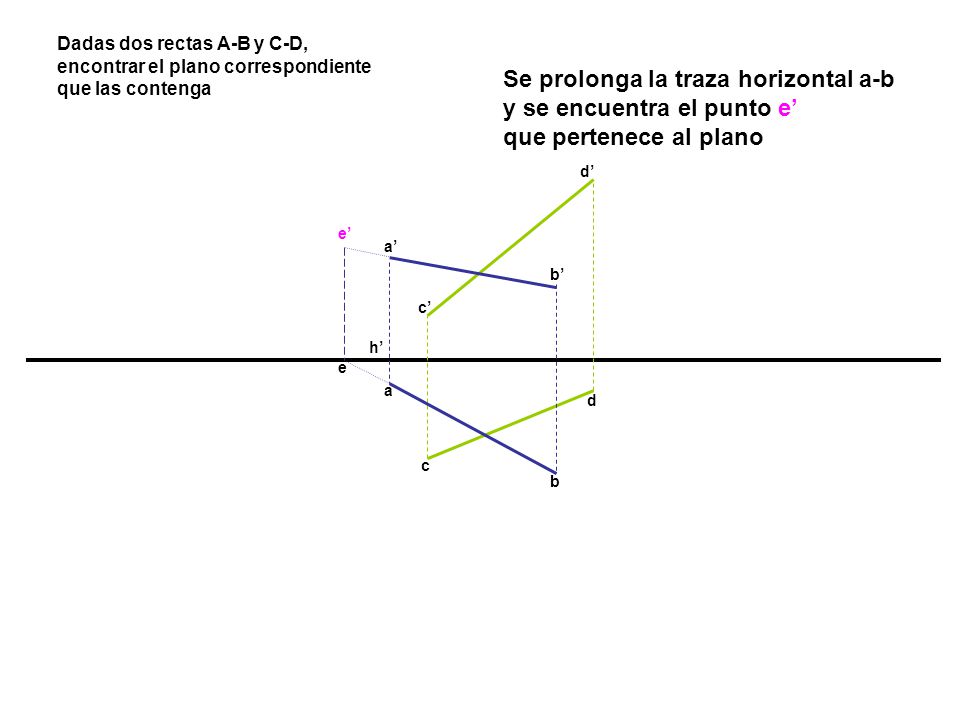

6 d’ c’ c a’ b b’ a e’ e d h’ Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Se prolonga la traza horizontal a-b y se encuentra el punto e’ que pertenece al plano

7 d’ c’ c a’ b b’ a f’ e’ e d f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Se prolonga la traza vertical a’-b’ y se encuentra el punto f que pertenece al plano

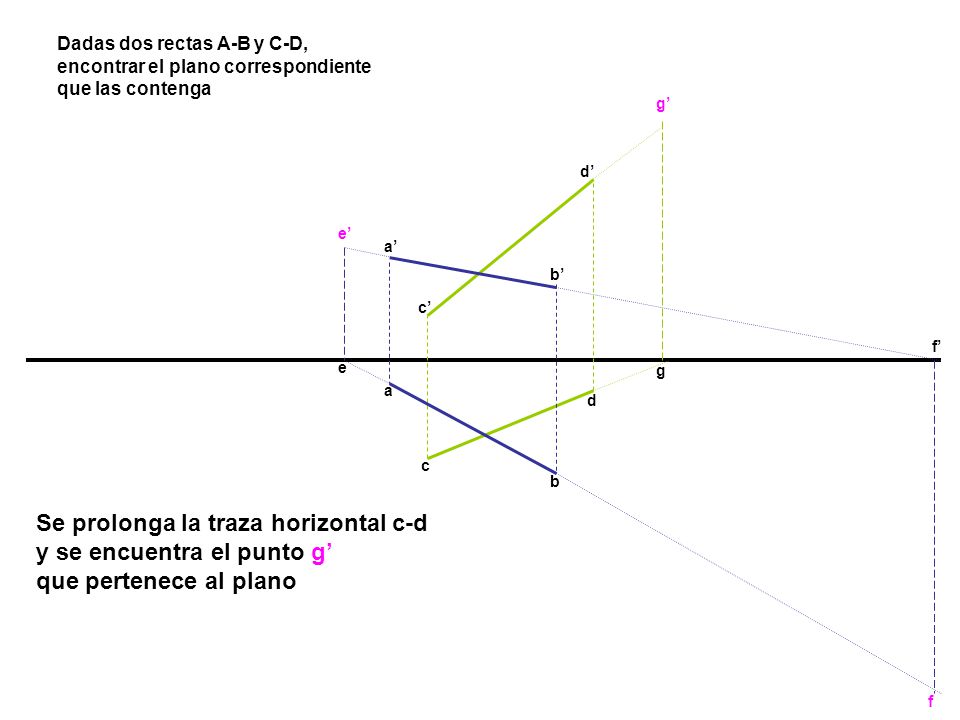

8 f’ f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga d’ c’ c a’ b b’ a e’ e d g’ g Se prolonga la traza horizontal c-d y se encuentra el punto g’ que pertenece al plano

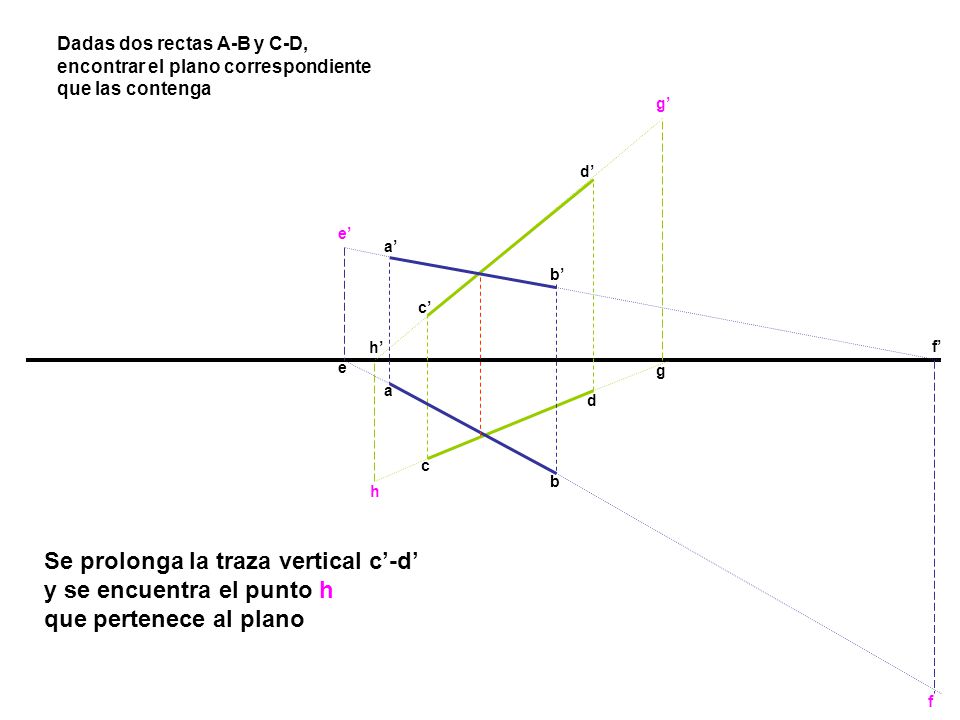

9 d’ c’ c a’ b b’ a f’ e’ e d h’ g’ h g f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Se prolonga la traza vertical c’-d’ y se encuentra el punto h que pertenece al plano

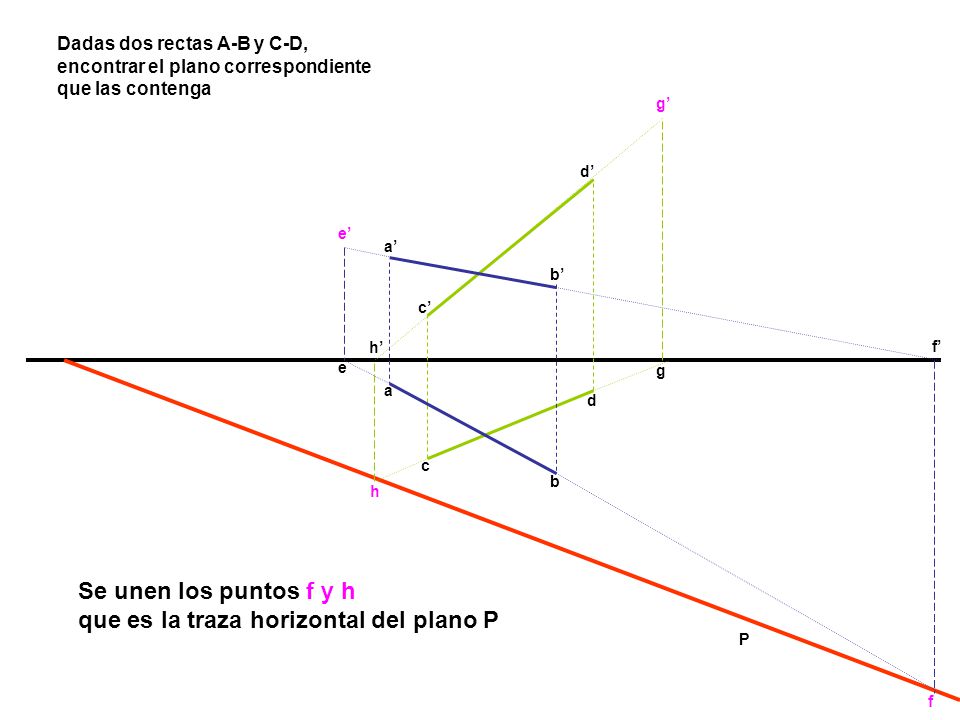

10 P d’ c’ c a’ b b’ a f’ e’ e d h’ g’ h g f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Se unen los puntos f y h que es la traza horizontal del plano P

11 P P’ d’ c’ c a’ b b’ a f’ e’ e d ß h’ g’ h g f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga P d’ c’ c a’ b b’ a f’ e’ e d h’ g’ h g f Dadas dos rectas A-B y C-D, encontrar el plano correspondiente que las contenga Finalmente se unen los puntos e’ y g’ que es la traza vertical del plano P’. El punto de intersección será ß
