Curso de Ensamblaje y Mantenimiento de PC’s

Presentación del tema: "Curso de Ensamblaje y Mantenimiento de PC’s"— Transcripción de la presentación:

1 Curso de Ensamblaje y Mantenimiento de PC’s
PROFESOR : VICTOR TAPAHUASCO PALOMINO Curso de Ensamblaje y Mantenimiento de PC’s

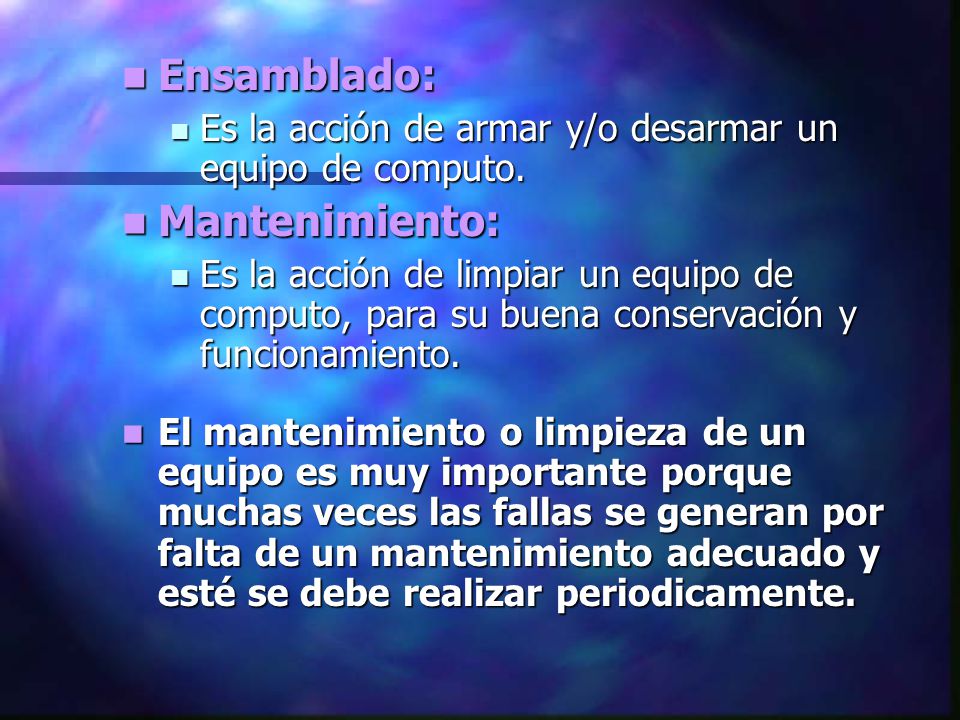

2 Ensamblado: Mantenimiento:
Es la acción de armar y/o desarmar un equipo de computo. Mantenimiento: Es la acción de limpiar un equipo de computo, para su buena conservación y funcionamiento. El mantenimiento o limpieza de un equipo es muy importante porque muchas veces las fallas se generan por falta de un mantenimiento adecuado y esté se debe realizar periodicamente.

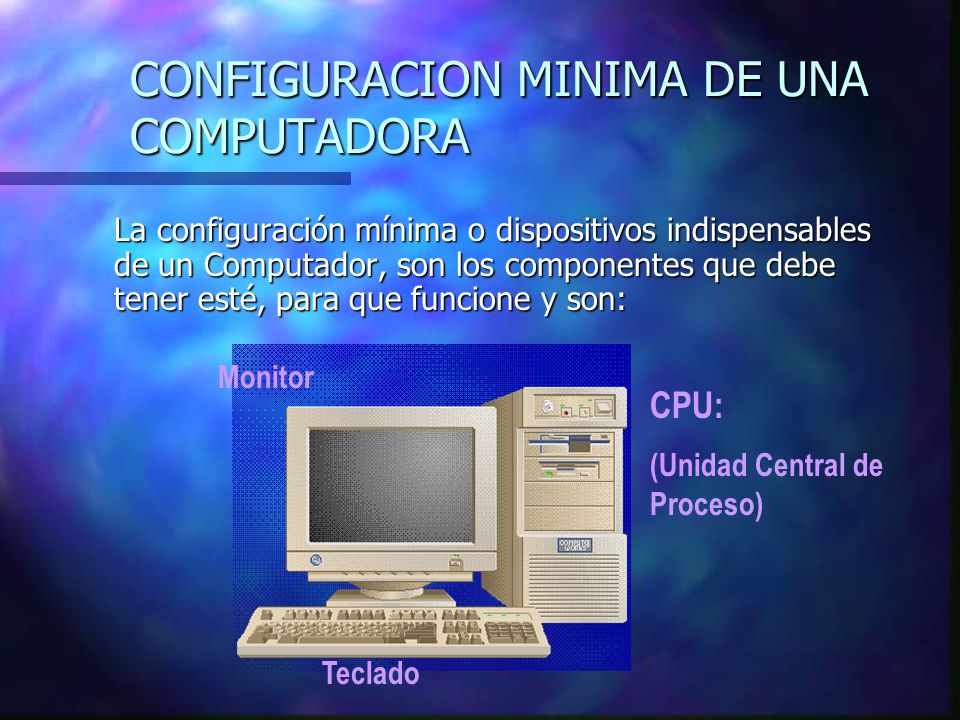

3 CONFIGURACION MINIMA DE UNA COMPUTADORA
La configuración mínima o dispositivos indispensables de un Computador, son los componentes que debe tener esté, para que funcione y son: Monitor CPU: (Unidad Central de Proceso) Teclado

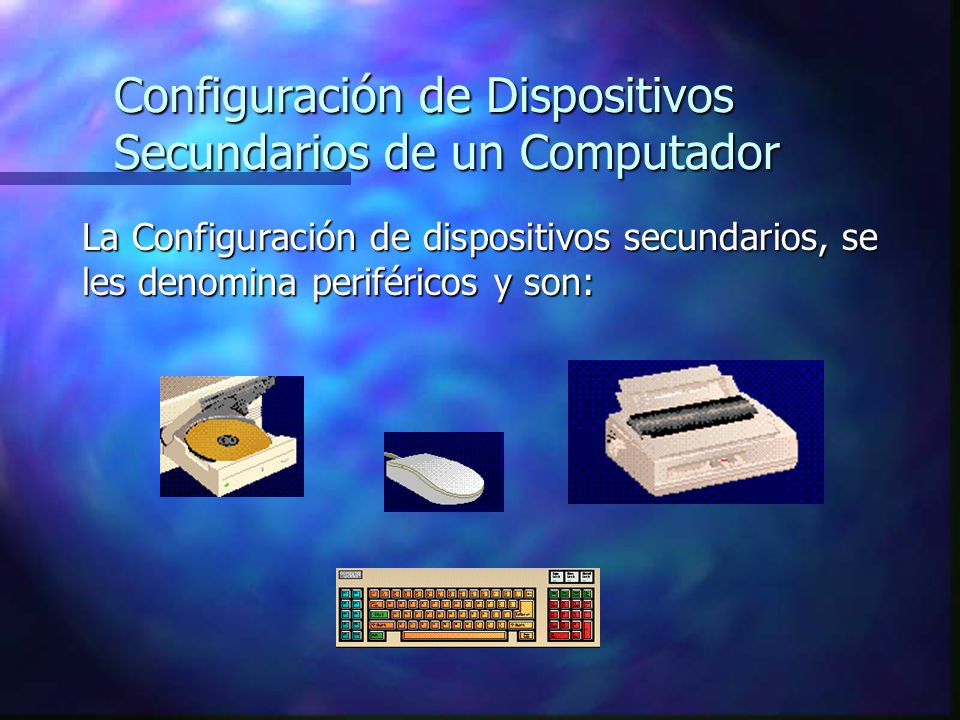

4 Configuración de Dispositivos Secundarios de un Computador
La Configuración de dispositivos secundarios, se les denomina periféricos y son:

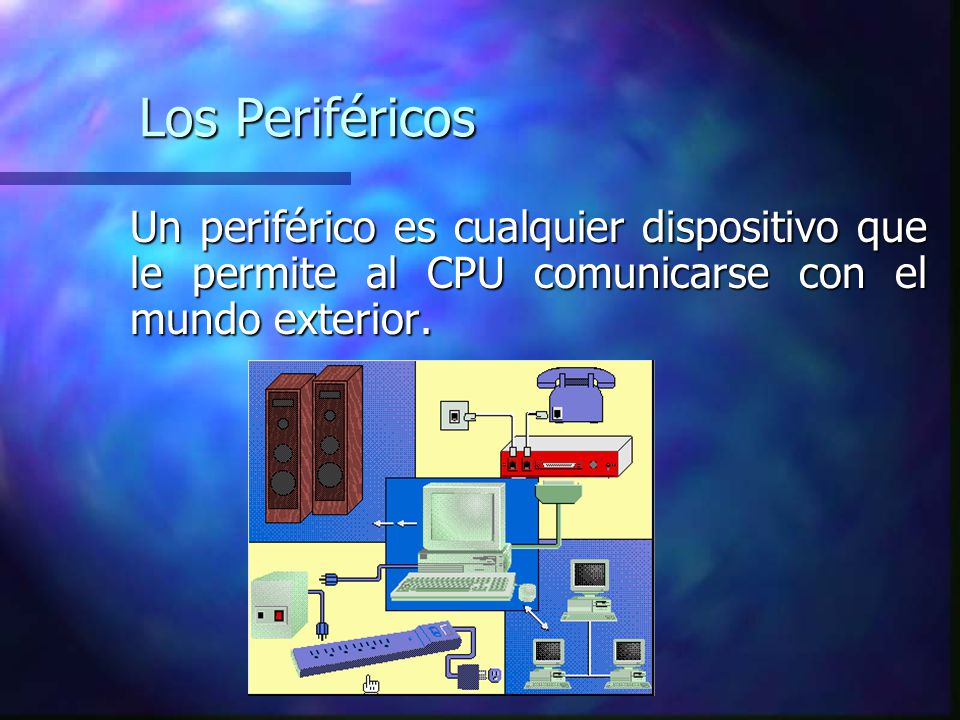

5 Los Periféricos Un periférico es cualquier dispositivo que le permite al CPU comunicarse con el mundo exterior.

6 Periféricos de Entrada
Sirven para ingresar los datos que serán procesados por el CPU. Ejemplos: Teclado Escáner Ratón

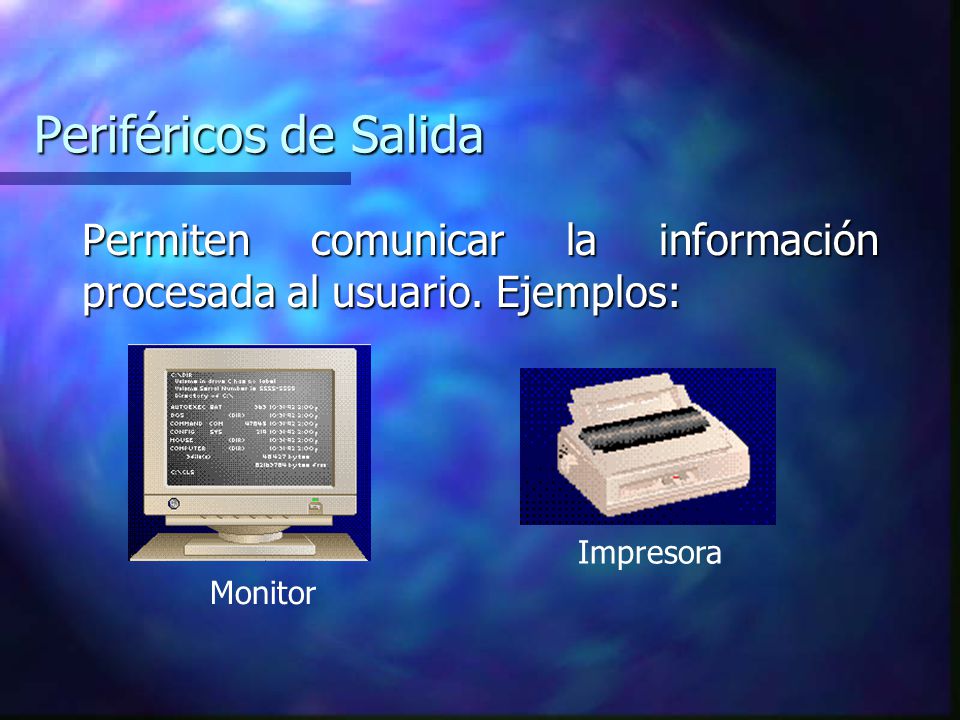

7 Periféricos de Salida Permiten comunicar la información procesada al usuario. Ejemplos: Impresora Monitor

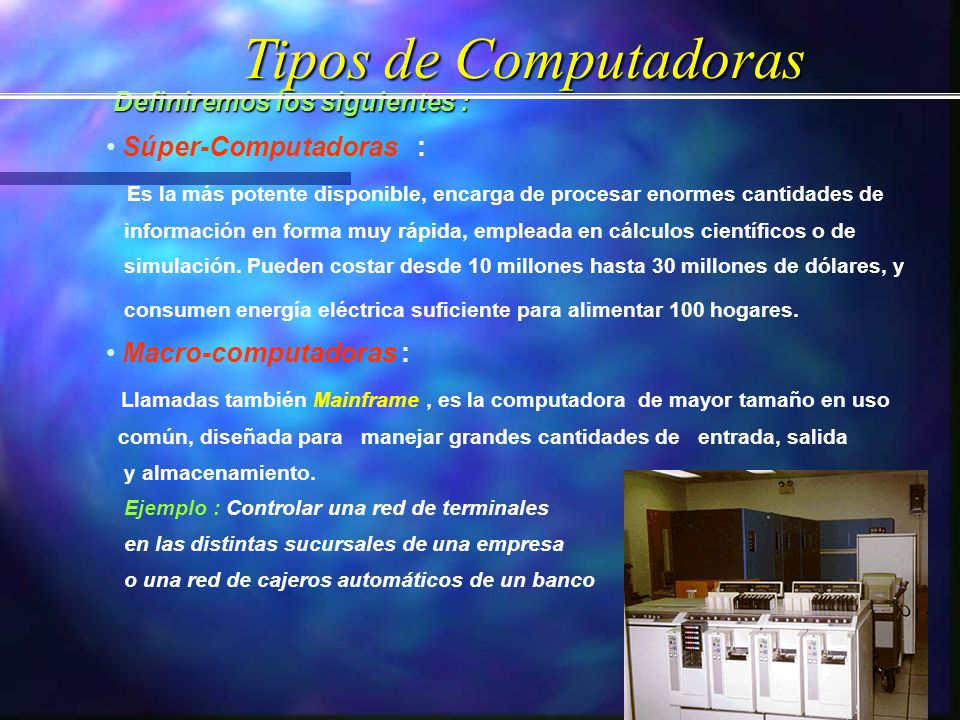

8 Tipos de Computadoras Definiremos los siguientes :
Súper-Computadoras : Es la más potente disponible, encarga de procesar enormes cantidades de información en forma muy rápida, empleada en cálculos científicos o de simulación. Pueden costar desde 10 millones hasta 30 millones de dólares, y consumen energía eléctrica suficiente para alimentar 100 hogares. Macro-computadoras : Llamadas también Mainframe , es la computadora de mayor tamaño en uso común, diseñada para manejar grandes cantidades de entrada, salida y almacenamiento. Ejemplo : Controlar una red de terminales en las distintas sucursales de una empresa o una red de cajeros automáticos de un banco 2

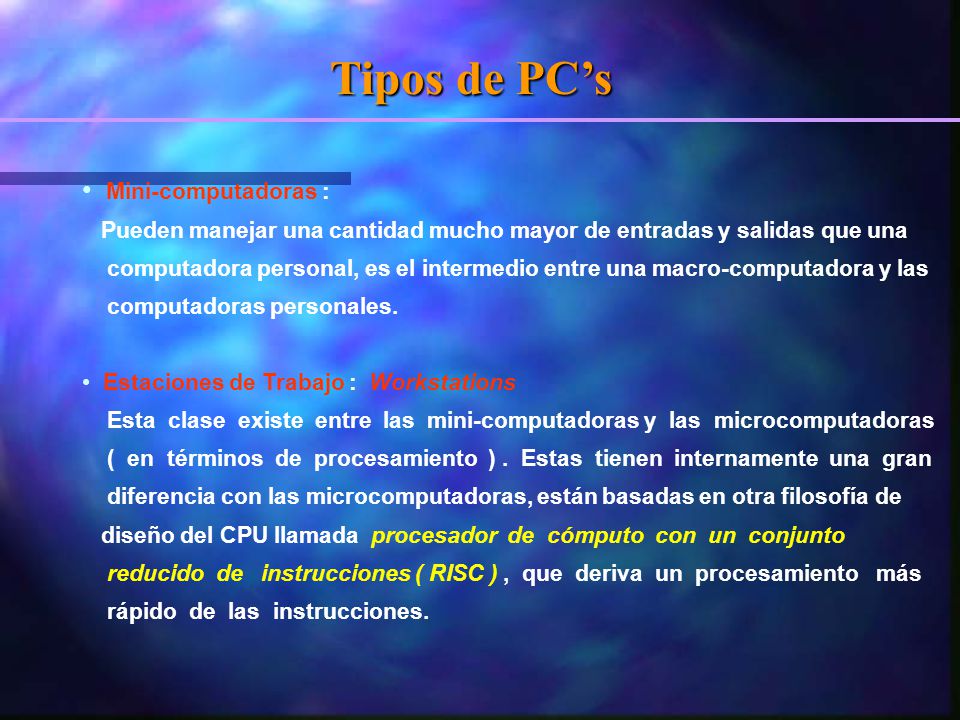

9 Tipos de PC’s Mini-computadoras :
Pueden manejar una cantidad mucho mayor de entradas y salidas que una computadora personal, es el intermedio entre una macro-computadora y las computadoras personales. Estaciones de Trabajo : Workstations Esta clase existe entre las mini-computadoras y las microcomputadoras ( en términos de procesamiento ) . Estas tienen internamente una gran diferencia con las microcomputadoras, están basadas en otra filosofía de diseño del CPU llamada procesador de cómputo con un conjunto reducido de instrucciones ( RISC ) , que deriva un procesamiento más rápido de las instrucciones.

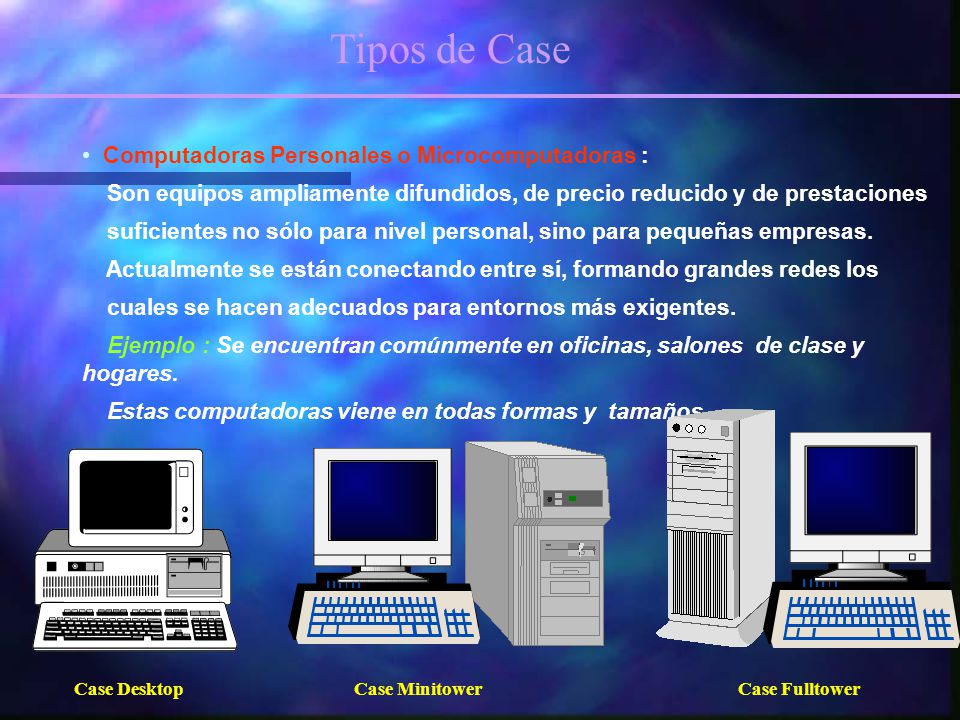

10 Tipos de Case Computadoras Personales o Microcomputadoras :
Son equipos ampliamente difundidos, de precio reducido y de prestaciones suficientes no sólo para nivel personal, sino para pequeñas empresas. Actualmente se están conectando entre sí, formando grandes redes los cuales se hacen adecuados para entornos más exigentes. Ejemplo : Se encuentran comúnmente en oficinas, salones de clase y hogares. Estas computadoras viene en todas formas y tamaños. Case Desktop Case Minitower Case Fulltower

11 Ensamblaje y Mantenimiento
Partes a tener en cuenta : Fuente de Alimentación MainBoard o Tarjeta Madre Microprocesador. Memoria. Tarjeta de vídeo. Tarjeta Controladora. Disco duro. Multimedia.

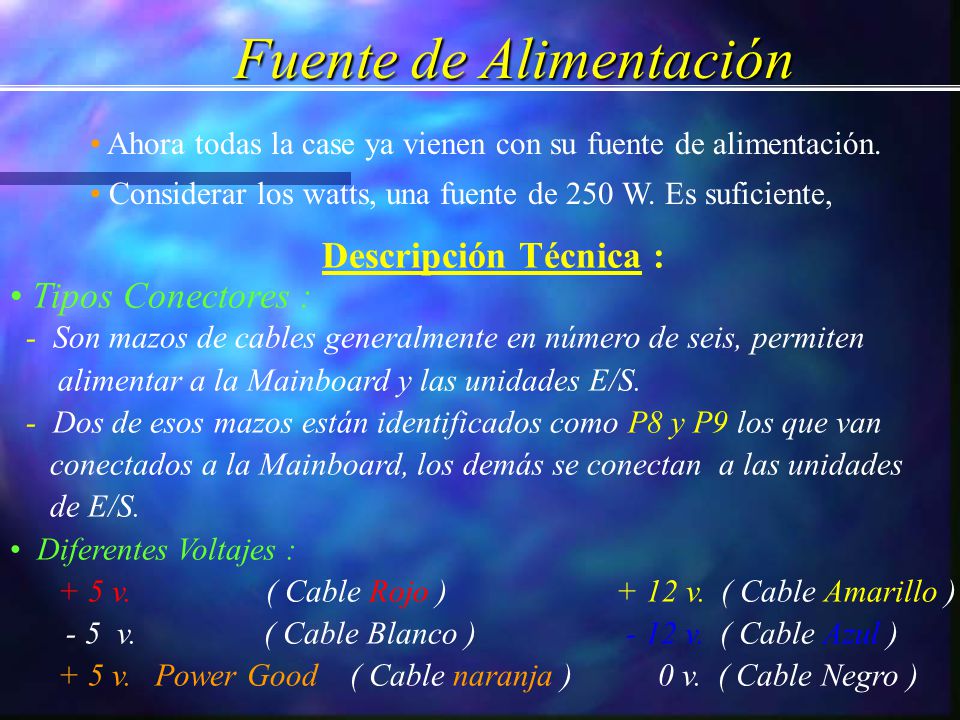

12 Fuente de Alimentación
Ahora todas la case ya vienen con su fuente de alimentación. Considerar los watts, una fuente de 250 W. Es suficiente, Descripción Técnica : Tipos Conectores : - Son mazos de cables generalmente en número de seis, permiten alimentar a la Mainboard y las unidades E/S. - Dos de esos mazos están identificados como P8 y P9 los que van conectados a la Mainboard, los demás se conectan a las unidades de E/S. Diferentes Voltajes : + 5 v ( Cable Rojo ) v. ( Cable Amarillo ) - 5 v ( Cable Blanco ) v. ( Cable Azul ) + 5 v. Power Good ( Cable naranja ) v. ( Cable Negro )

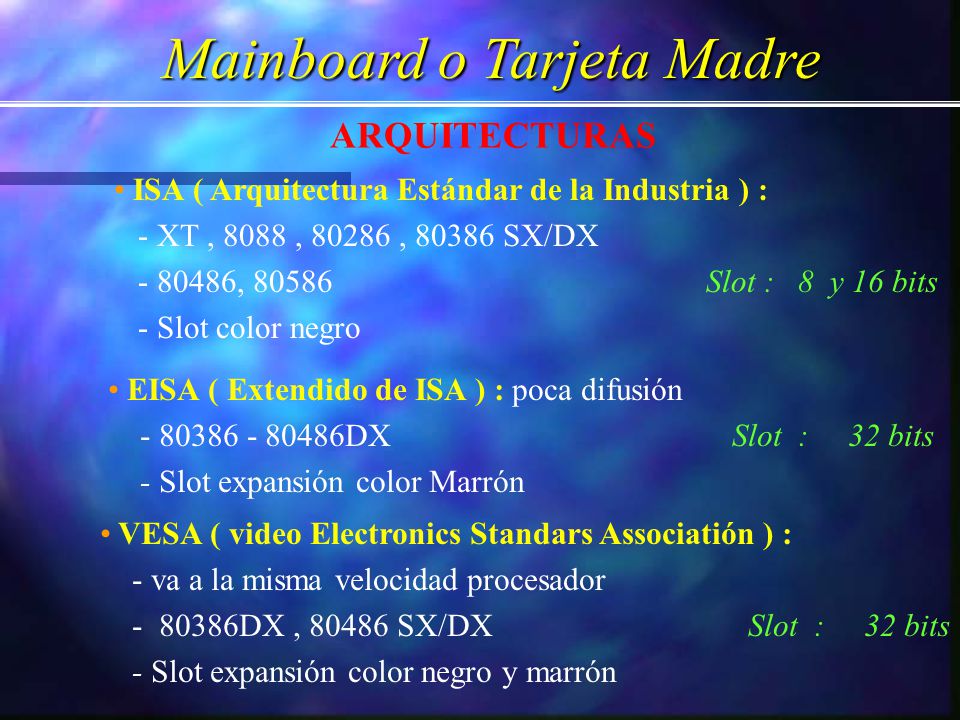

13 Mainboard o Tarjeta Madre
ARQUITECTURAS ISA ( Arquitectura Estándar de la Industria ) : - XT , 8088 , , SX/DX , Slot : 8 y 16 bits - Slot color negro EISA ( Extendido de ISA ) : poca difusión DX Slot : bits - Slot expansión color Marrón VESA ( video Electronics Standars Associatión ) : - va a la misma velocidad procesador DX , SX/DX Slot : bits - Slot expansión color negro y marrón

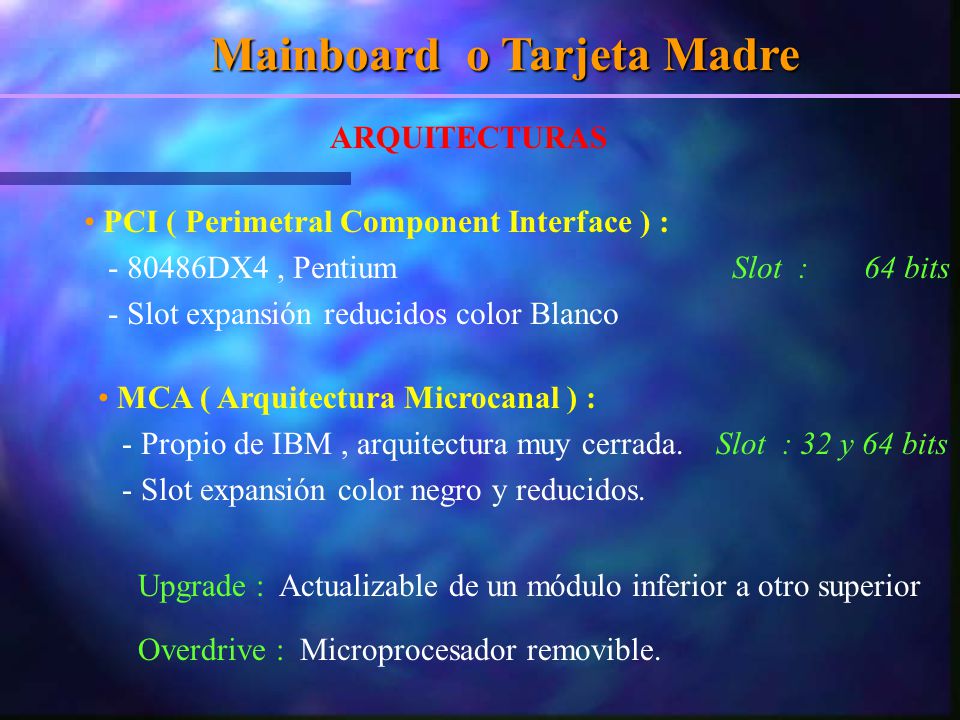

14 Mainboard o Tarjeta Madre
ARQUITECTURAS PCI ( Perimetral Component Interface ) : DX4 , Pentium Slot : bits - Slot expansión reducidos color Blanco MCA ( Arquitectura Microcanal ) : - Propio de IBM , arquitectura muy cerrada. Slot : 32 y 64 bits - Slot expansión color negro y reducidos. Upgrade : Actualizable de un módulo inferior a otro superior Overdrive : Microprocesador removible.

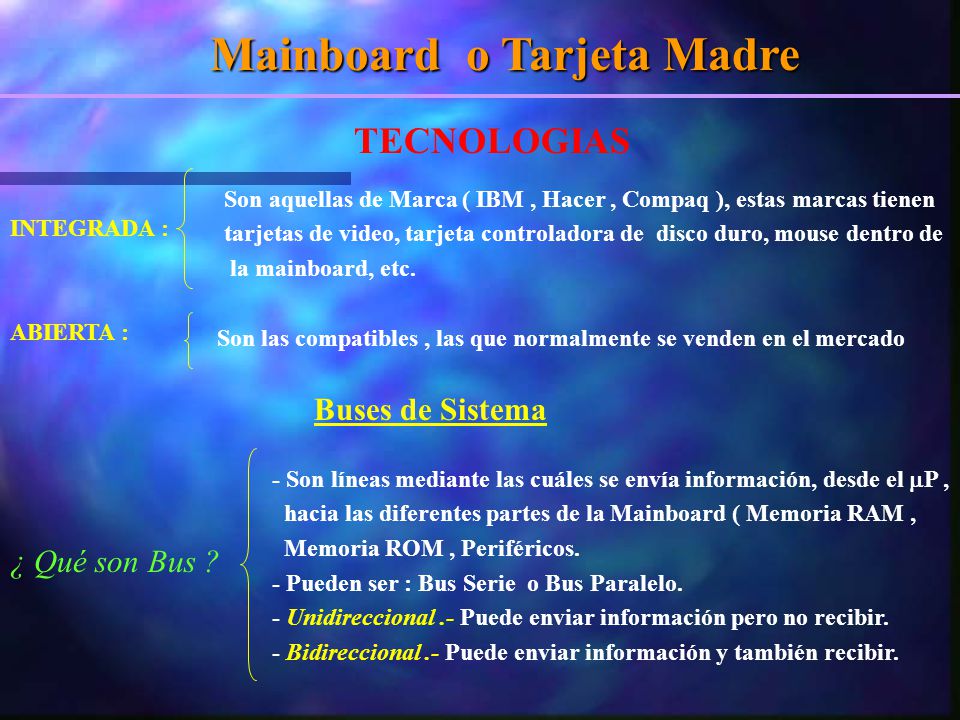

15 Mainboard o Tarjeta Madre
TECNOLOGIAS Son aquellas de Marca ( IBM , Hacer , Compaq ), estas marcas tienen tarjetas de video, tarjeta controladora de disco duro, mouse dentro de la mainboard, etc. INTEGRADA : ABIERTA : Son las compatibles , las que normalmente se venden en el mercado Buses de Sistema - Son líneas mediante las cuáles se envía información, desde el P , hacia las diferentes partes de la Mainboard ( Memoria RAM , Memoria ROM , Periféricos. - Pueden ser : Bus Serie o Bus Paralelo. - Unidireccional .- Puede enviar información pero no recibir. - Bidireccional .- Puede enviar información y también recibir. ¿ Qué son Bus ?

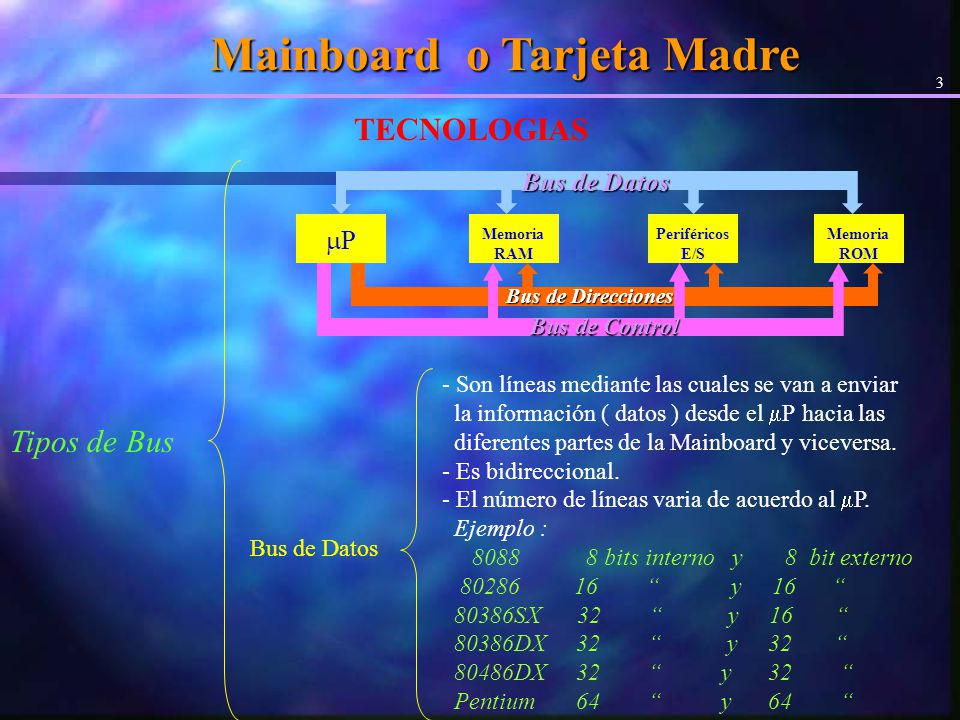

16 Mainboard o Tarjeta Madre
3 TECNOLOGIAS Bus de Datos Bus de Direcciones Bus de Control P Memoria RAM ROM Periféricos E/S - Son líneas mediante las cuales se van a enviar la información ( datos ) desde el P hacia las diferentes partes de la Mainboard y viceversa. - Es bidireccional. - El número de líneas varia de acuerdo al P. Ejemplo : bits interno y bit externo “ y “ 80386SX “ y “ 80386DX “ y “ 80486DX “ y “ Pentium “ y “ Tipos de Bus Bus de Datos

17 Mainboard o Tarjeta Madre
4 TECNOLOGIAS - Son líneas mediante las cuales se puede ubicar un determinado dato. - Es Unidireccional. - El número de líneas va a determinar la cantidad de memoria RAM máxima que puede soportar la PC. Ejemplo : líneas 1 Mb. “ 16 Mb. “ Gb. “ 4 Gb. Pentium “ Gb. 2 n RAM Máxima Bus de Direcciones Tipos de Bus - Son líneas que controlan el envió y ubicación de cualquier dato. - El número de líneas del bus de control coinciden con el bus de datos. Bus de Control

18 Mainboard o Tarjeta Madre

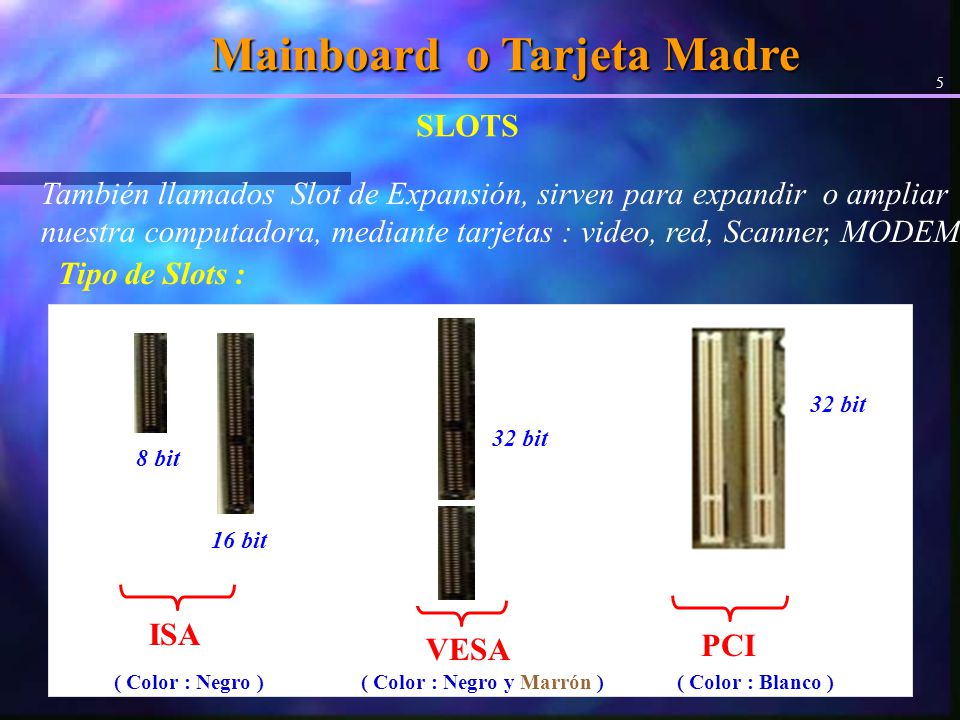

5 SLOTS También llamados Slot de Expansión, sirven para expandir o ampliar nuestra computadora, mediante tarjetas : video, red, Scanner, MODEM. Tipo de Slots : 32 bit 32 bit 8 bit 16 bit ISA PCI VESA ( Color : Negro ) ( Color : Negro y Marrón ) ( Color : Blanco )

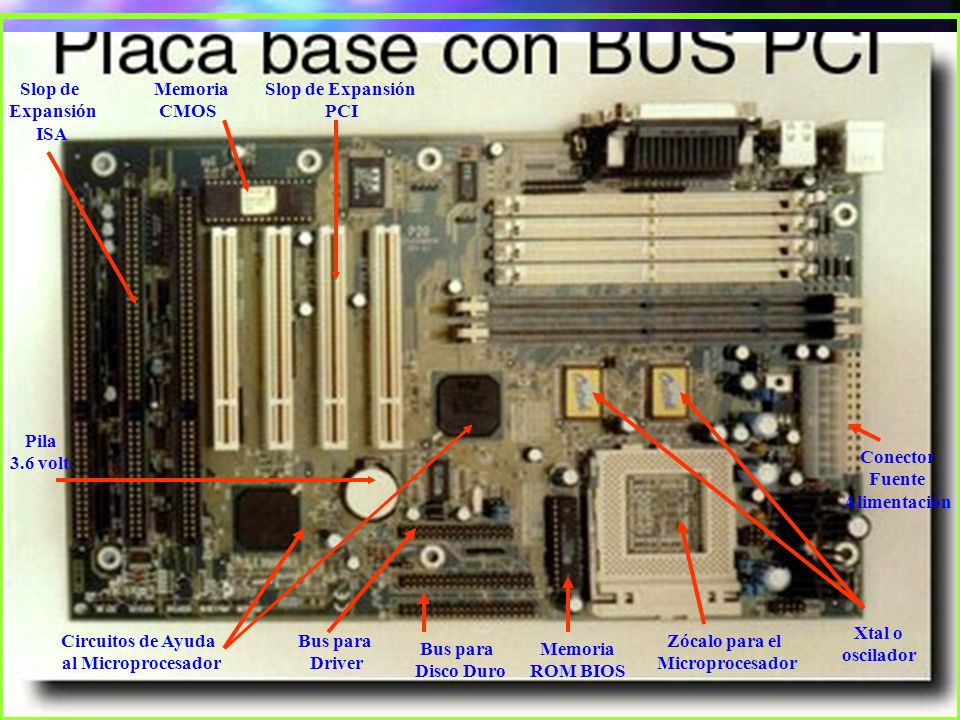

19 Slop de Expansión ISA Memoria CMOS Slop de Expansión PCI Pila 3.6 volt. Conector Fuente Alimentación Xtal o oscilador Circuitos de Ayuda al Microprocesador Bus para Driver Zócalo para el Microprocesador Bus para Disco Duro Memoria ROM BIOS

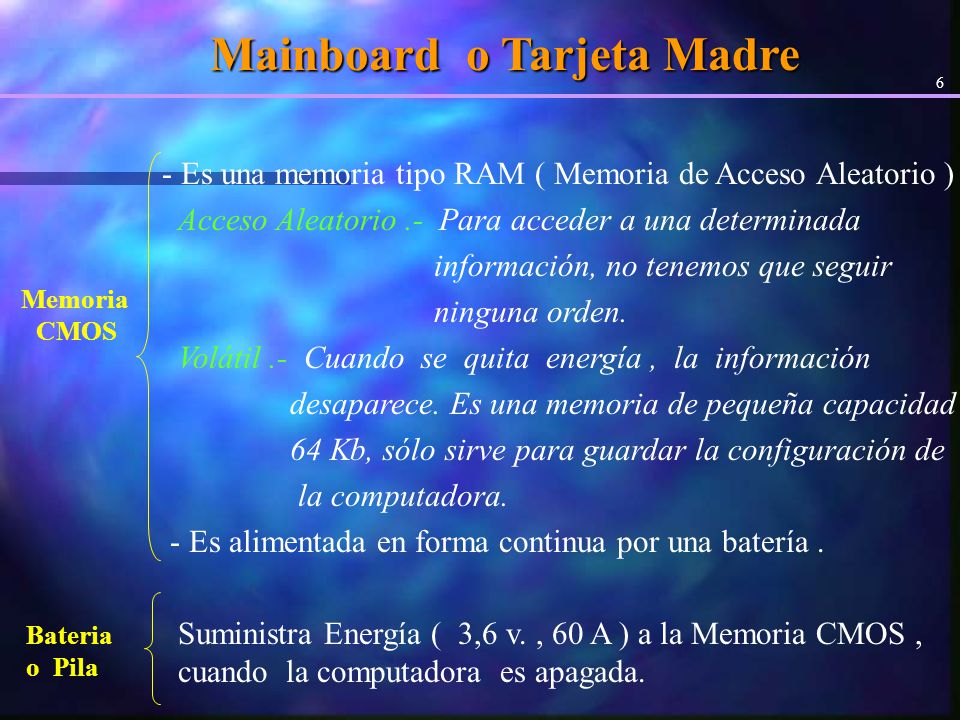

20 Mainboard o Tarjeta Madre
6 - Es una memoria tipo RAM ( Memoria de Acceso Aleatorio ) Acceso Aleatorio .- Para acceder a una determinada información, no tenemos que seguir ninguna orden. Volátil .- Cuando se quita energía , la información desaparece. Es una memoria de pequeña capacidad 64 Kb, sólo sirve para guardar la configuración de la computadora. - Es alimentada en forma continua por una batería . Memoria CMOS Bateria o Pila Suministra Energía ( 3,6 v. , 60 A ) a la Memoria CMOS , cuando la computadora es apagada.

21 Mainboard o Tarjeta Madre

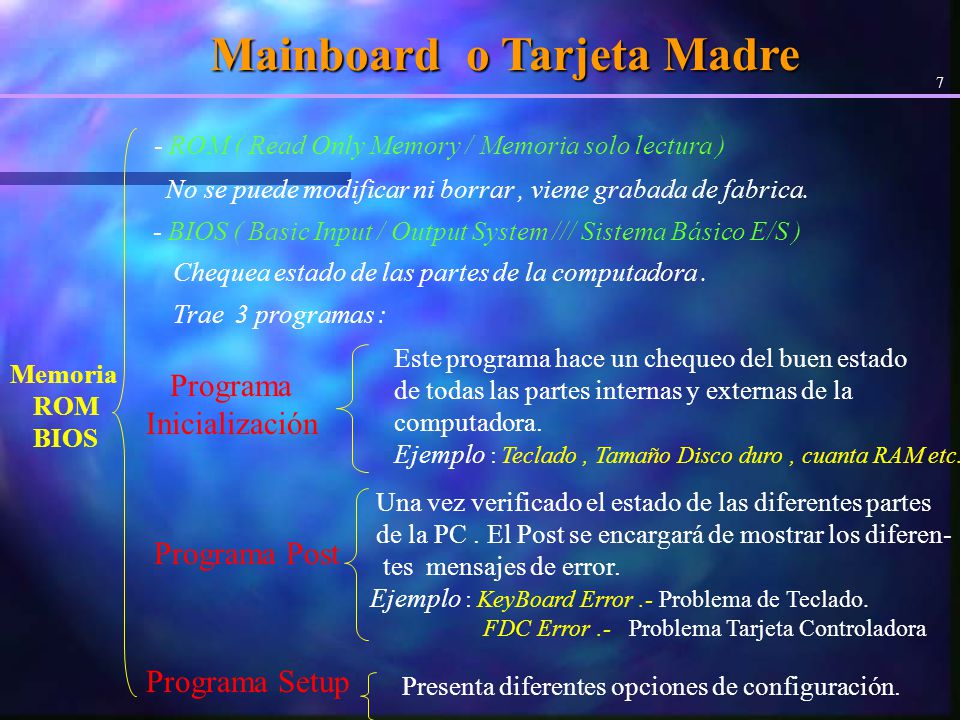

7 - ROM ( Read Only Memory / Memoria solo lectura ) No se puede modificar ni borrar , viene grabada de fabrica. - BIOS ( Basic Input / Output System /// Sistema Básico E/S ) Chequea estado de las partes de la computadora . Trae 3 programas : Este programa hace un chequeo del buen estado de todas las partes internas y externas de la computadora. Ejemplo : Teclado , Tamaño Disco duro , cuanta RAM etc. Memoria ROM BIOS Programa Inicialización Una vez verificado el estado de las diferentes partes de la PC . El Post se encargará de mostrar los diferen- tes mensajes de error. Ejemplo : KeyBoard Error .- Problema de Teclado. FDC Error .- Problema Tarjeta Controladora Programa Post Programa Setup Presenta diferentes opciones de configuración.

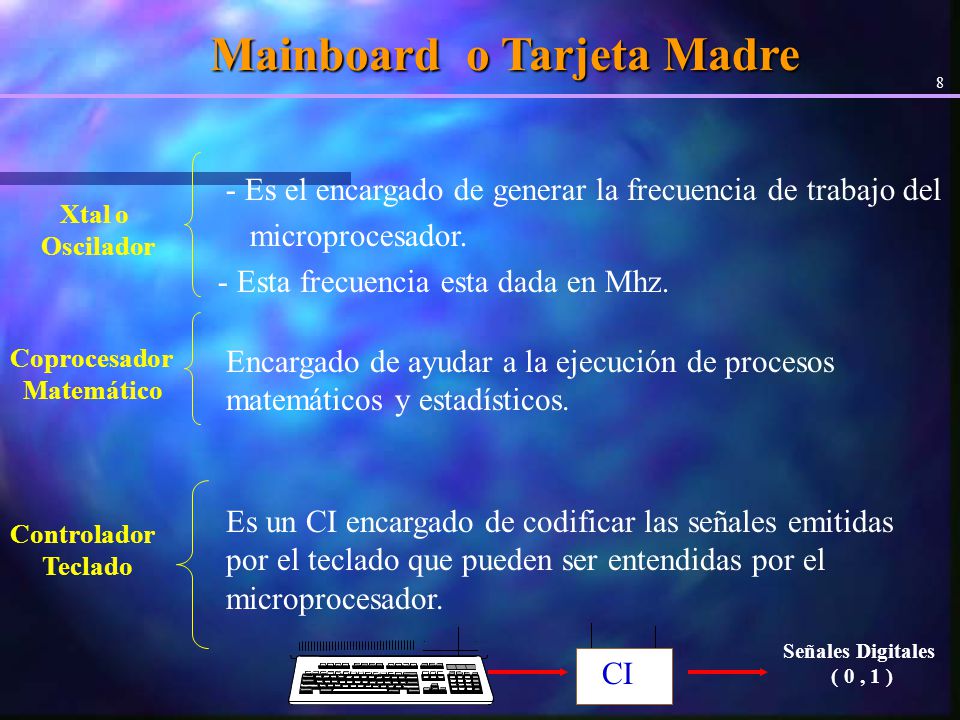

22 Mainboard o Tarjeta Madre
8 - Es el encargado de generar la frecuencia de trabajo del microprocesador. - Esta frecuencia esta dada en Mhz. Xtal o Oscilador Coprocesador Matemático Encargado de ayudar a la ejecución de procesos matemáticos y estadísticos. Es un CI encargado de codificar las señales emitidas por el teclado que pueden ser entendidas por el microprocesador. Controlador Teclado Señales Digitales ( 0 , 1 ) CI

23 Microprocesador Descripción Técnica : 80 ??? - ??
Ejemplos : Mhz 80486DX Mhz Pentium Mhz 80 ??? - ?? Código Modelo uP Velocidad Descripción Técnica : Marcas : Intel , AMD , Cyrox, Harris Características : Antes : Monotarea Ejemplo : ( ya no se usa ) Monousuario .- Ejemplo : ( ya no se usa ) Multitarea Ejemplo : a más Multiusuario .- Ejemplo : a más Ahora :

24 Microprocesador Velocidad : 4.7 Mhz , 8 Mhz , 9 Mhz , 11 Mhz , 12 Mhz.
Ram Máxima : 1 Mb. Proceso interno : 16 bits. Proceso externo : 8 bits Operatividad : Monotarea , Monousuario. Forma física : Tipo Dual P 8088 8088 Velocidad : 12 Mhz , 14 Mhz , 16 Mhz. Ram Máxima : 16 Mb. Proceso interno : 16 bits. Proceso externo : 16 bits Operatividad : Multitarea , Multiusuario. Forma física : Tipo Araña 80286 P 80286

25 Microprocesador Velocidad : 16 Mhz , 25 Mhz , 33 Mhz.
Ram Máxima : 16 Mb. Proceso interno : 32 bits. Proceso externo : 16 bits Operatividad : Multitarea , Multiusuario. Forma física : Tipo Araña 80386 SX 80386 SX P 80386 Velocidad : 25 Mhz , 33 Mhz , 40 Mhz. Ram Máxima : 4 Gb. Proceso interno : 32 bits. Proceso externo : 32 bits Operatividad : Multitarea , Multiusuario. Forma física : Tipo Araña - Pines parte inferior 80386 DX 80386 DX

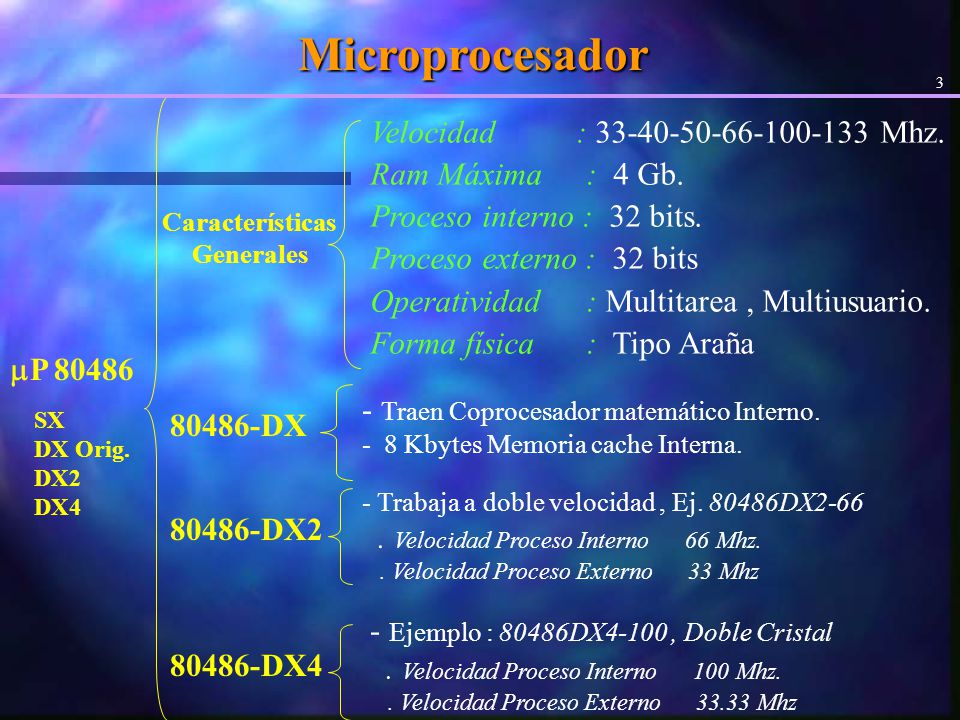

26 Microprocesador Velocidad : 33-40-50-66-100-133 Mhz.
Ram Máxima : 4 Gb. Proceso interno : 32 bits. Proceso externo : 32 bits Operatividad : Multitarea , Multiusuario. Forma física : Tipo Araña Características Generales P 80486 - Traen Coprocesador matemático Interno. - 8 Kbytes Memoria cache Interna. SX DX Orig. DX2 DX4 80486-DX - Trabaja a doble velocidad , Ej DX2-66 . Velocidad Proceso Interno Mhz. . Velocidad Proceso Externo Mhz 80486-DX2 - Ejemplo : 80486DX4-100 , Doble Cristal . Velocidad Proceso Interno Mhz. . Velocidad Proceso Externo Mhz 80486-DX4

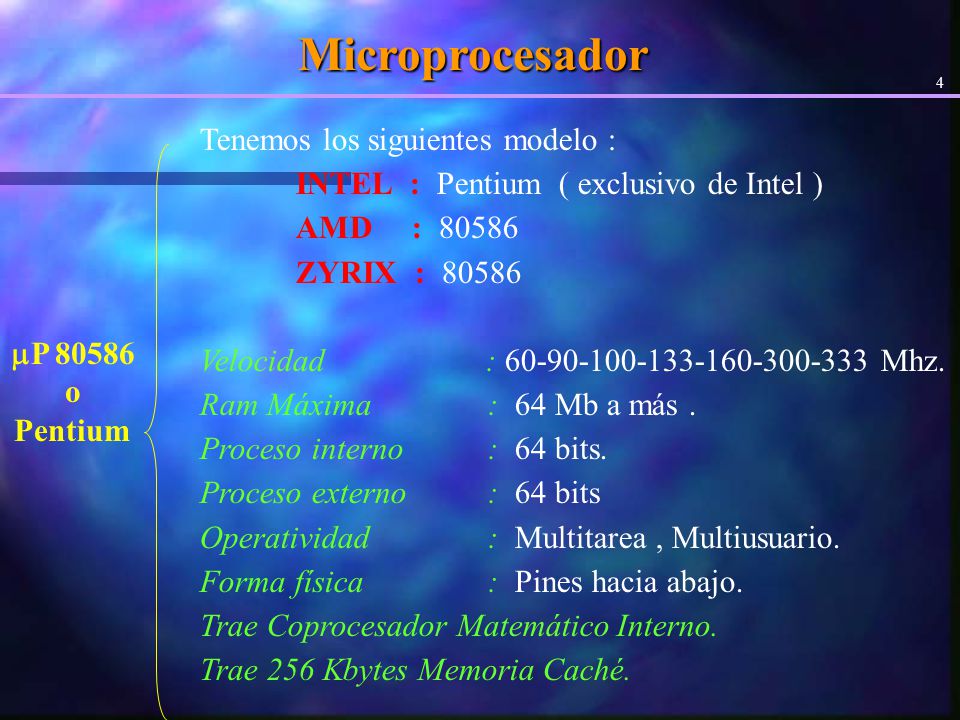

27 Microprocesador Tenemos los siguientes modelo :
4 Tenemos los siguientes modelo : INTEL : Pentium ( exclusivo de Intel ) AMD : ZYRIX : Velocidad : Mhz. Ram Máxima : 64 Mb a más . Proceso interno : 64 bits. Proceso externo : 64 bits Operatividad : Multitarea , Multiusuario. Forma física : Pines hacia abajo. Trae Coprocesador Matemático Interno. Trae 256 Kbytes Memoria Caché. P 80586 o Pentium

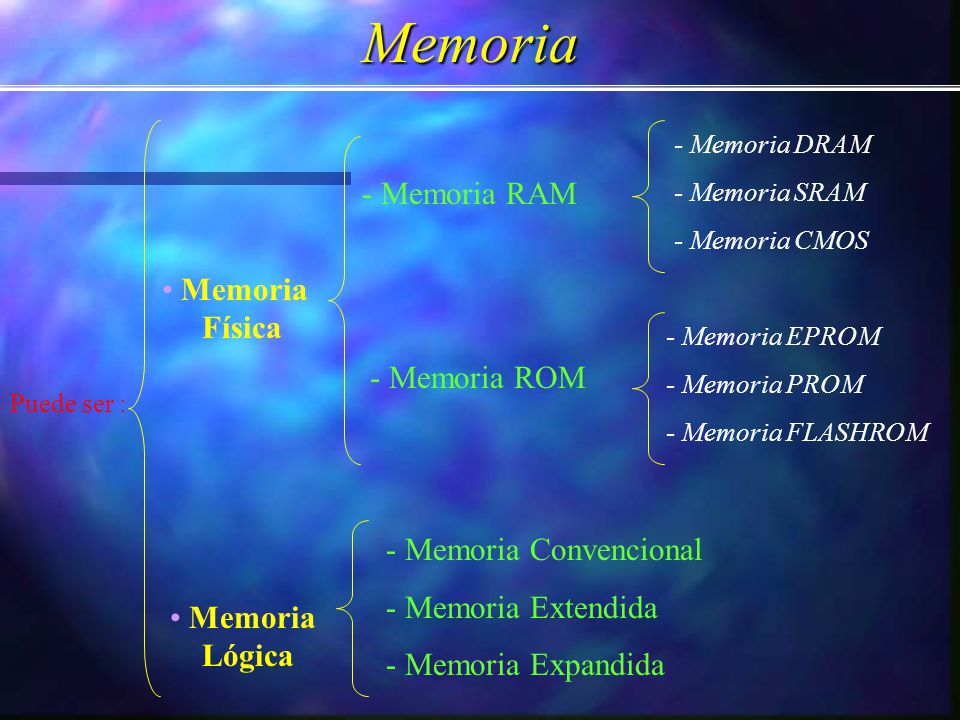

28 Memoria - Memoria RAM Memoria Física - Memoria ROM
- Memoria DRAM - Memoria SRAM - Memoria CMOS - Memoria RAM Memoria Física - Memoria EPROM - Memoria PROM - Memoria FLASHROM - Memoria ROM Puede ser : - Memoria Convencional - Memoria Extendida - Memoria Expandida Memoria Lógica

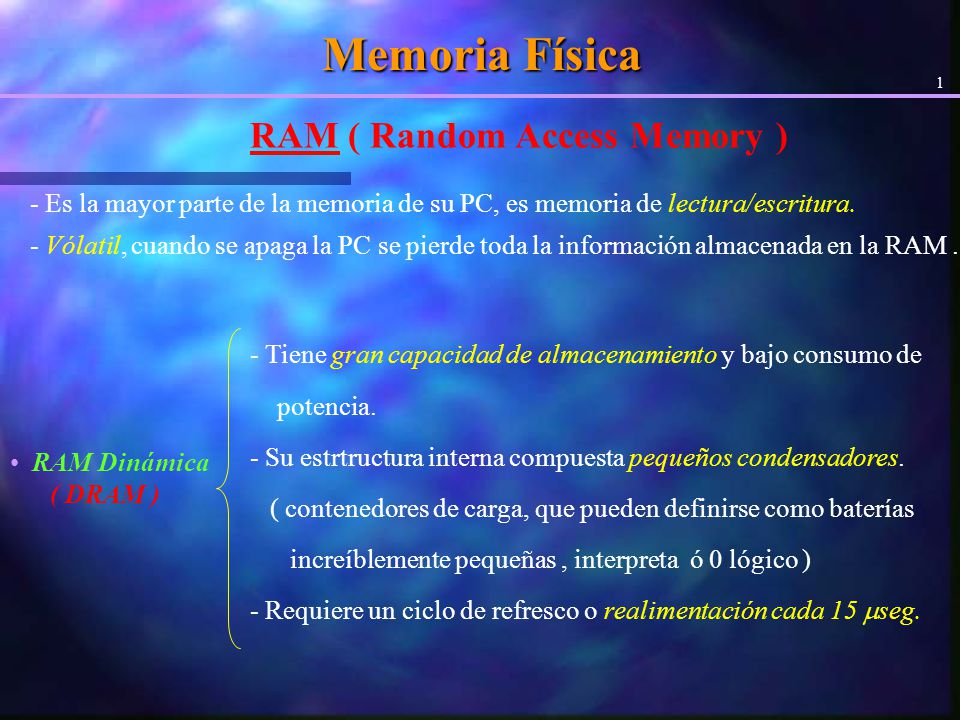

29 Memoria Física RAM ( Random Access Memory )
1 RAM ( Random Access Memory ) - Es la mayor parte de la memoria de su PC, es memoria de lectura/escritura. - Vólatil, cuando se apaga la PC se pierde toda la información almacenada en la RAM . - Tiene gran capacidad de almacenamiento y bajo consumo de potencia. - Su estrtructura interna compuesta pequeños condensadores. ( contenedores de carga, que pueden definirse como baterías increíblemente pequeñas , interpreta ó 0 lógico ) - Requiere un ciclo de refresco o realimentación cada 15 seg. RAM Dinámica ( DRAM )

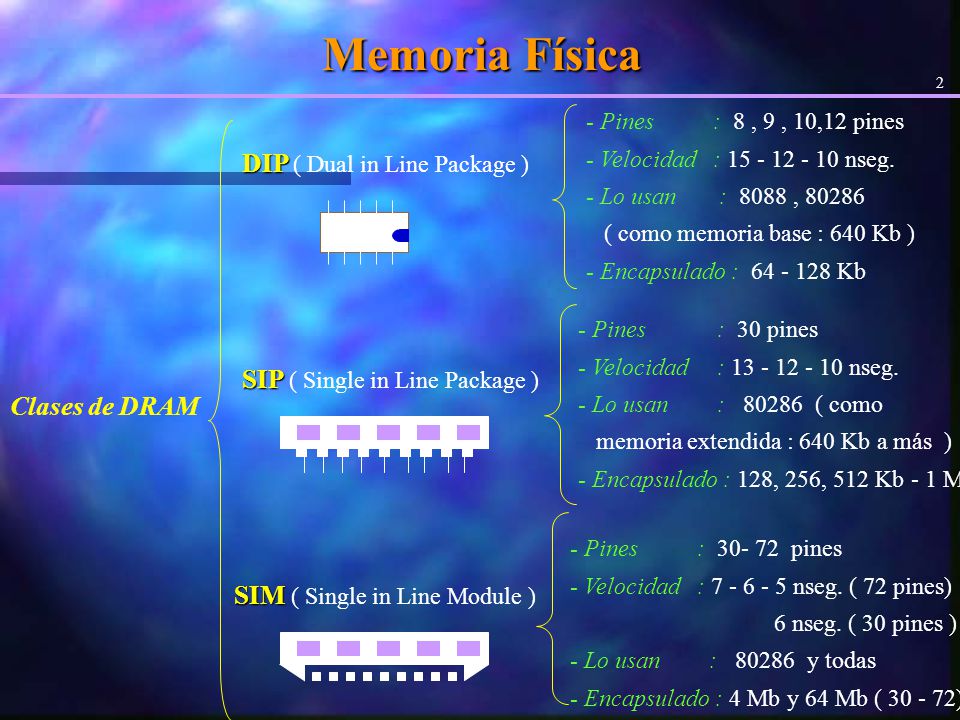

30 Memoria Física DIP ( Dual in Line Package )
2 - Pines : 8 , 9 , 10,12 pines - Velocidad : nseg. - Lo usan : , 80286 ( como memoria base : 640 Kb ) - Encapsulado : Kb DIP ( Dual in Line Package ) - Pines : 30 pines - Velocidad : nseg. - Lo usan : ( como memoria extendida : 640 Kb a más ) - Encapsulado : 128, 256, 512 Kb - 1 Mb SIP ( Single in Line Package ) Clases de DRAM - Pines : pines - Velocidad : nseg. ( 72 pines) 6 nseg. ( 30 pines ) - Lo usan : y todas - Encapsulado : 4 Mb y 64 Mb ( ) SIM ( Single in Line Module )

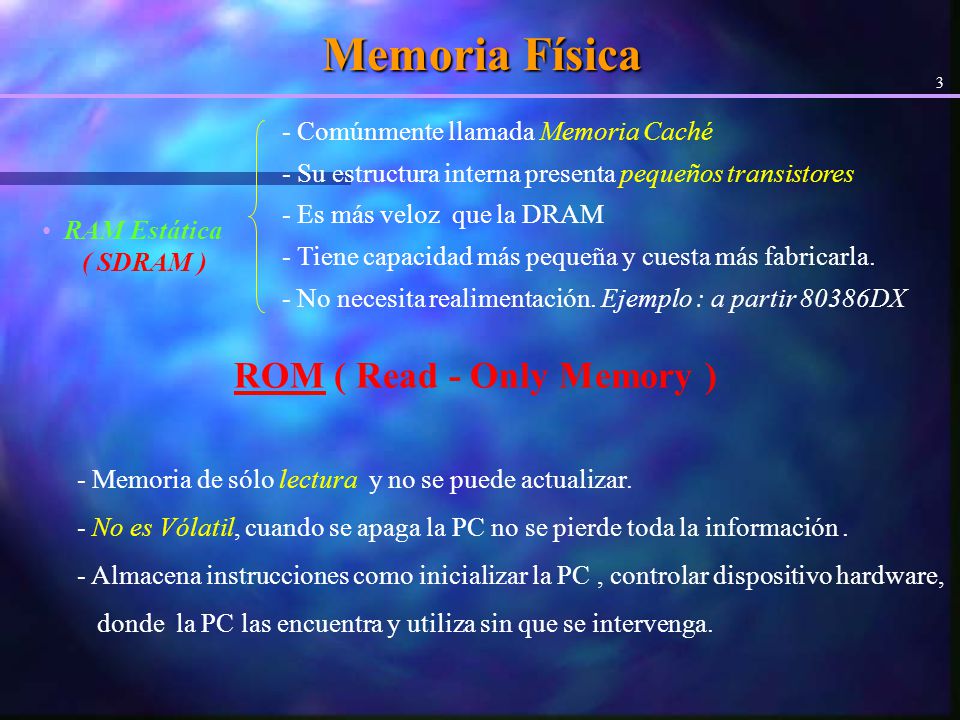

31 Memoria Física ROM ( Read - Only Memory )
3 - Comúnmente llamada Memoria Caché - Su estructura interna presenta pequeños transistores - Es más veloz que la DRAM - Tiene capacidad más pequeña y cuesta más fabricarla. - No necesita realimentación. Ejemplo : a partir 80386DX RAM Estática ( SDRAM ) ROM ( Read - Only Memory ) - Memoria de sólo lectura y no se puede actualizar. - No es Vólatil, cuando se apaga la PC no se pierde toda la información . - Almacena instrucciones como inicializar la PC , controlar dispositivo hardware, donde la PC las encuentra y utiliza sin que se intervenga.

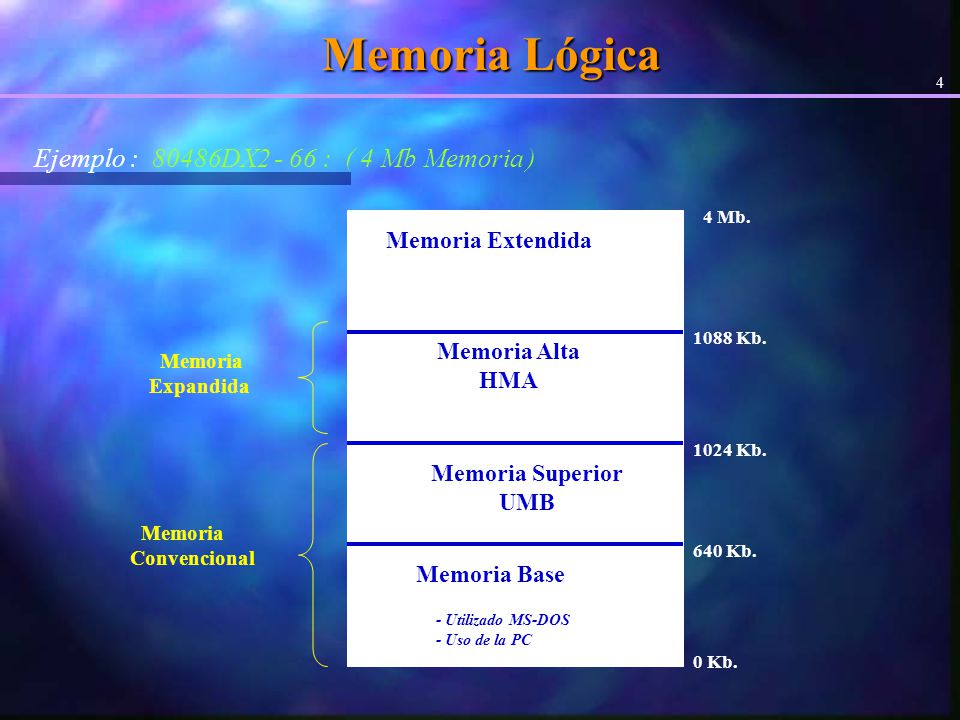

32 Memoria Lógica Ejemplo : 80486DX2 - 66 : ( 4 Mb Memoria )
Memoria Base Memoria Superior UMB Memoria Alta HMA Memoria Extendida - Utilizado MS-DOS - Uso de la PC 640 Kb. 0 Kb. 1024 Kb. 1088 Kb. 4 Mb. Memoria Convencional Expandida

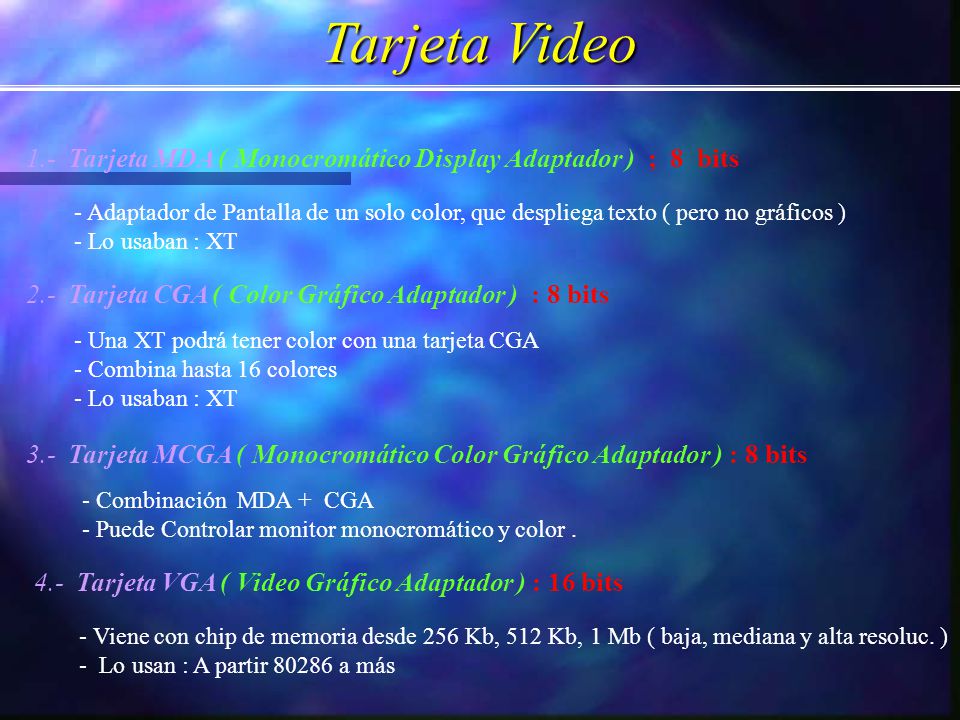

33 Tarjeta Video 1.- Tarjeta MDA ( Monocromático Display Adaptador ) ; 8 bits - Adaptador de Pantalla de un solo color, que despliega texto ( pero no gráficos ) - Lo usaban : XT 2.- Tarjeta CGA ( Color Gráfico Adaptador ) : 8 bits - Una XT podrá tener color con una tarjeta CGA - Combina hasta 16 colores - Lo usaban : XT 3.- Tarjeta MCGA ( Monocromático Color Gráfico Adaptador ) : 8 bits - Combinación MDA + CGA - Puede Controlar monitor monocromático y color . 4.- Tarjeta VGA ( Video Gráfico Adaptador ) : 16 bits - Viene con chip de memoria desde 256 Kb, 512 Kb, 1 Mb ( baja, mediana y alta resoluc. ) - Lo usan : A partir a más

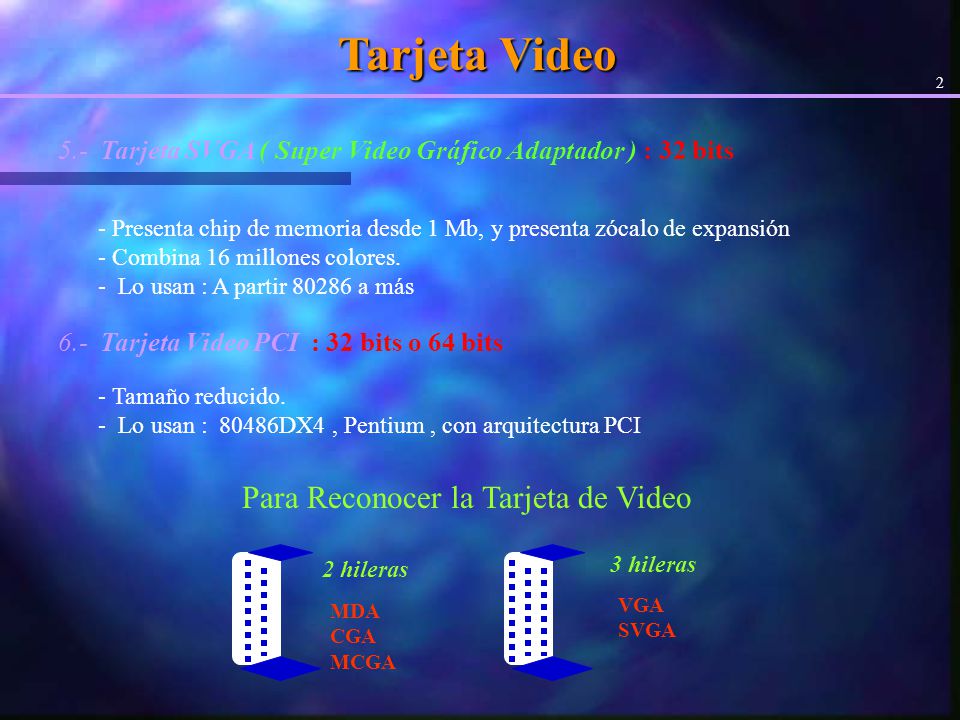

34 Tarjeta Video Para Reconocer la Tarjeta de Video
2 5.- Tarjeta SVGA ( Super Video Gráfico Adaptador ) : 32 bits - Presenta chip de memoria desde 1 Mb, y presenta zócalo de expansión - Combina 16 millones colores. - Lo usan : A partir a más 6.- Tarjeta Video PCI : 32 bits o 64 bits - Tamaño reducido. - Lo usan : DX4 , Pentium , con arquitectura PCI Para Reconocer la Tarjeta de Video 2 hileras MDA CGA MCGA 3 hileras VGA SVGA

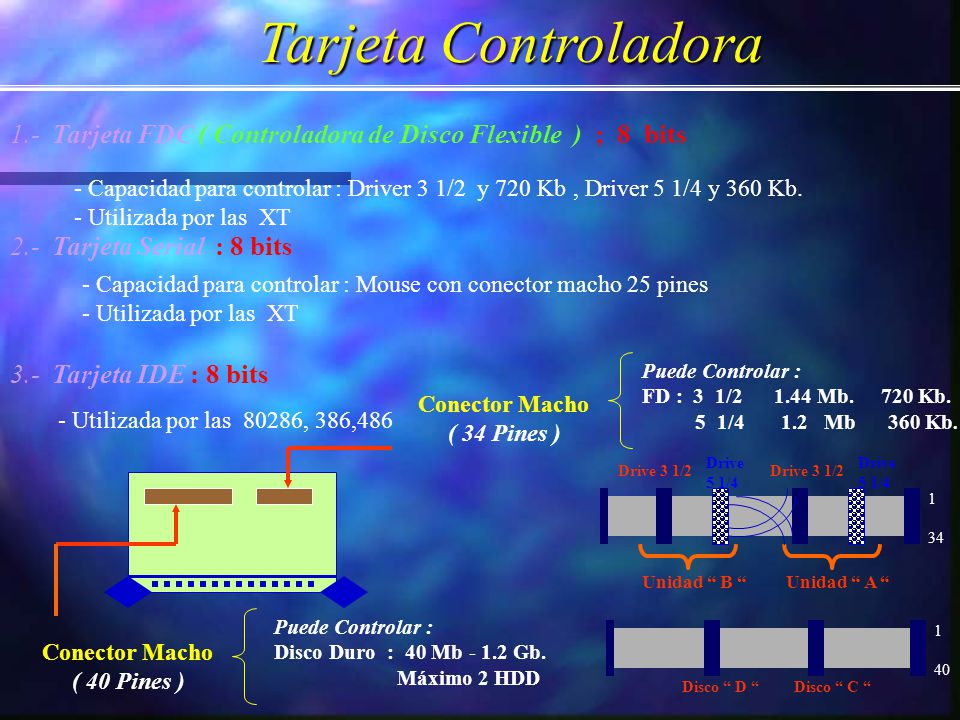

35 Tarjeta Controladora 1.- Tarjeta FDC ( Controladora de Disco Flexible ) ; 8 bits - Capacidad para controlar : Driver 3 1/2 y 720 Kb , Driver 5 1/4 y 360 Kb. - Utilizada por las XT 2.- Tarjeta Serial : 8 bits - Capacidad para controlar : Mouse con conector macho 25 pines - Utilizada por las XT 3.- Tarjeta IDE : 8 bits Puede Controlar : FD : 3 1/ Mb Kb. 5 1/ Mb Kb. Conector Macho ( 34 Pines ) - Utilizada por las , 386,486 Unidad “ B “ Unidad “ A “ 1 34 Drive 5 1/4 Drive 3 1/2 Puede Controlar : Disco Duro : 40 Mb Gb. Máximo 2 HDD 1 40 Conector Macho ( 40 Pines ) Disco “ D “ Disco “ C “

36 Tarjeta Controladora 4.- Tarjeta Multi I/O : 16 bits
2 4.- Tarjeta Multi I/O : 16 bits Conector Macho ( 9 Pines ) Impresora Paralelo LPT1 Conector Hembra ( 25 o 9 Pines ) Mouse ( 15 Pines ) Para Games : Jousting ( 25 Pines ) - Para Mouse 25 pines - Impresora Serial 5.- Tarjeta Súper IDE ( Vesa ) : 32 bits Conector Macho Para Games : Jousting Conector Hembra Conector Macho ( 9 Pines ) Mouse - Utiliszada PC DX / 486RX - 100 Pentium ( Arquitectura VESA ) Disco Flexible Disco Duro Conector Hembra ( 25 Pines ) Impresora

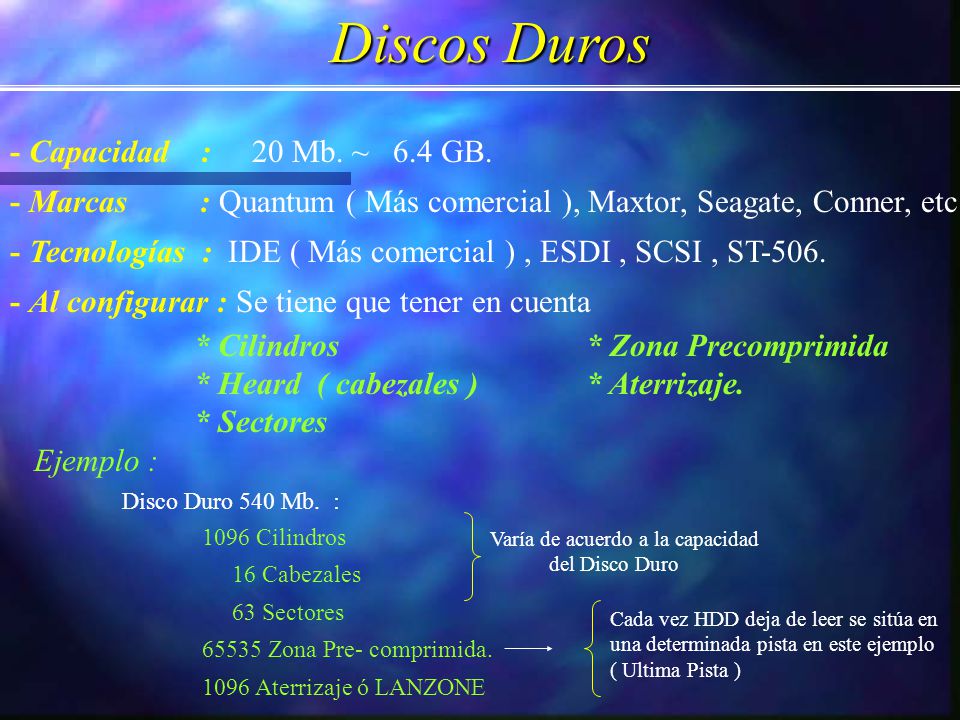

37 Discos Duros - Capacidad : 20 Mb. ~ 6.4 GB.
- Marcas : Quantum ( Más comercial ), Maxtor, Seagate, Conner, etc. - Tecnologías : IDE ( Más comercial ) , ESDI , SCSI , ST-506. - Al configurar : Se tiene que tener en cuenta * Cilindros * Zona Precomprimida * Heard ( cabezales ) * Aterrizaje. * Sectores Ejemplo : Disco Duro 540 Mb. : 1096 Cilindros 16 Cabezales 63 Sectores 65535 Zona Pre- comprimida. 1096 Aterrizaje ó LANZONE Varía de acuerdo a la capacidad del Disco Duro Cada vez HDD deja de leer se sitúa en una determinada pista en este ejemplo ( Ultima Pista )

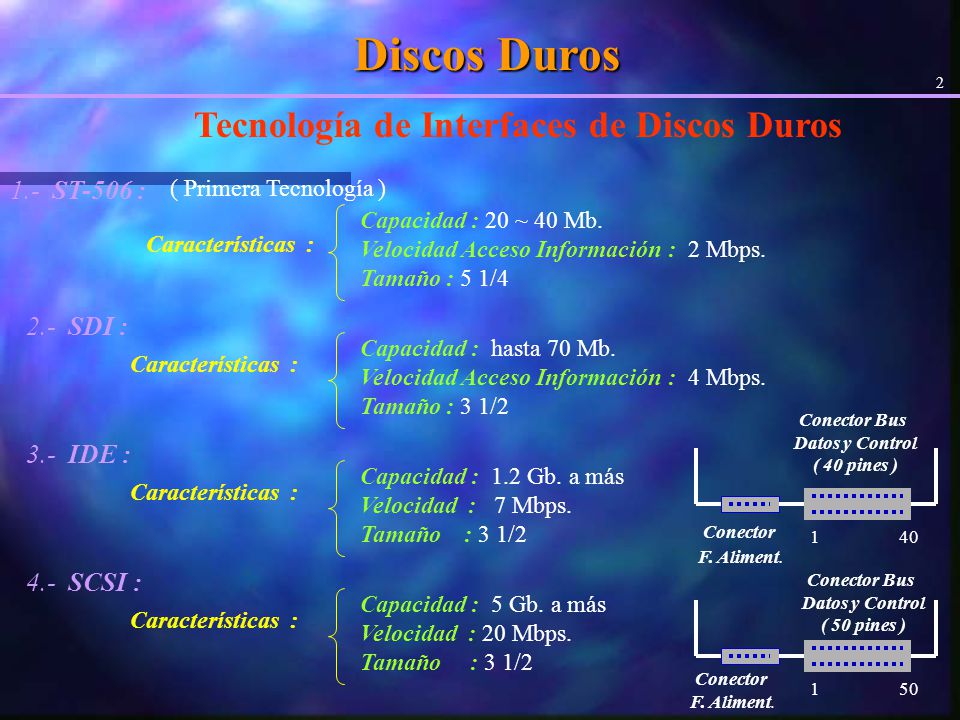

38 Discos Duros Tecnología de Interfaces de Discos Duros 1.- ST-506 :
2 Tecnología de Interfaces de Discos Duros 1.- ST-506 : ( Primera Tecnología ) Características : Capacidad : 20 ~ 40 Mb. Velocidad Acceso Información : 2 Mbps. Tamaño : 5 1/4 Capacidad : hasta 70 Mb. Velocidad Acceso Información : 4 Mbps. Tamaño : 3 1/2 2.- SDI : Características : Conector Bus Datos y Control ( 40 pines ) Capacidad : 1.2 Gb. a más Velocidad : 7 Mbps. Tamaño : 3 1/2 3.- IDE : Características : Conector F. Aliment. Capacidad : 5 Gb. a más Velocidad : 20 Mbps. Tamaño : 3 1/2 4.- SCSI : Características : Conector Bus Datos y Control ( 50 pines ) Conector F. Aliment.

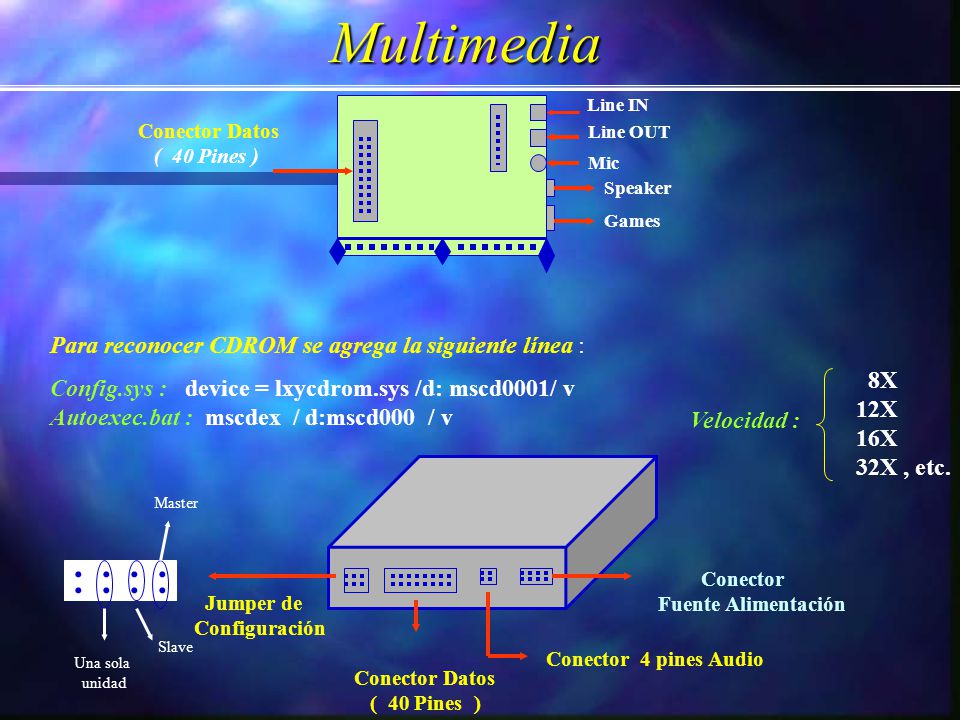

39 Multimedia . . . . Para reconocer CDROM se agrega la siguiente línea :
Conector Datos ( 40 Pines ) Line IN Line OUT Mic Speaker Games Para reconocer CDROM se agrega la siguiente línea : 8X 12X 16X 32X , etc. Config.sys : device = lxycdrom.sys /d: mscd0001/ v Autoexec.bat : mscdex / d:mscd000 / v Velocidad : Master Slave Una sola unidad Conector Fuente Alimentación Jumper de Configuración Conector 4 pines Audio Conector Datos ( 40 Pines )
