1 TEMA 3 SESIÓN IV Rafael Vidal Delgado 1

2 LECTURA DE PLANOS 2

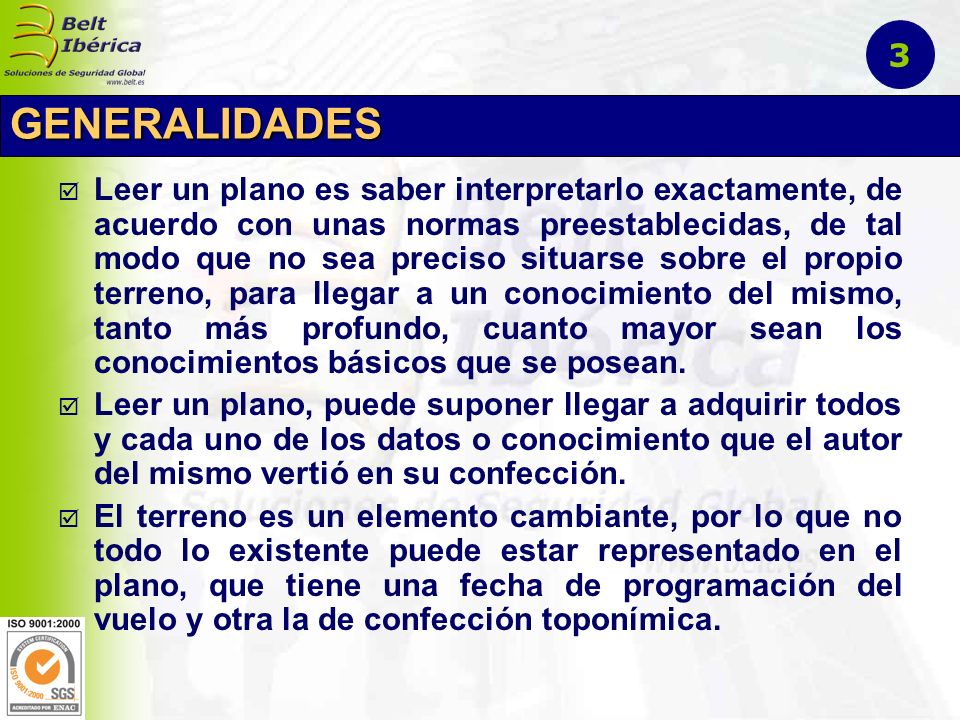

3 Leer un plano es saber interpretarlo exactamente, de acuerdo con unas normas preestablecidas, de tal modo que no sea preciso situarse sobre el propio terreno, para llegar a un conocimiento del mismo, tanto más profundo, cuanto mayor sean los conocimientos básicos que se posean. Leer un plano, puede suponer llegar a adquirir todos y cada uno de los datos o conocimiento que el autor del mismo vertió en su confección. El terreno es un elemento cambiante, por lo que no todo lo existente puede estar representado en el plano, que tiene una fecha de programación del vuelo y otra la de confección toponímica. GENERALIDADES 3

4 Escala. Orientación. Signos convencionales. Curvas de nivel. Medidas angulares. CONCEPTOS QUE SON NECESARIOS CONOCER PARA LEER UN PLANO 4

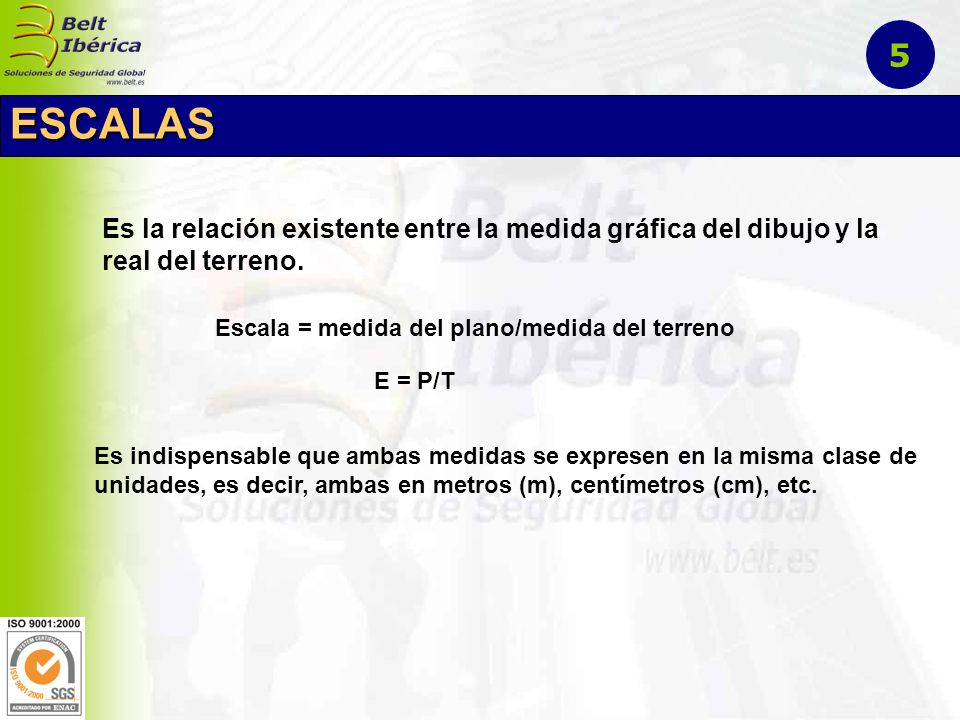

5 Es la relación existente entre la medida gráfica del dibujo y la real del terreno. Escala = medida del plano/medida del terreno E = P/T Es indispensable que ambas medidas se expresen en la misma clase de unidades, es decir, ambas en metros (m), centímetros (cm), etc. ESCALAS 5

6 Queremos saber la medida en línea recta entre los dos puntos en un plano 1: Distancia en plano = 8cm y 7,5 mm = 87,5 mm Regla de tres: 1 mm mm 87,5 mm X mm 87,5 x = mm Transformado a metros: mm mm = 875 metros ESCALAS (Ejemplo) 6

7 Escala numérica: 1:10.000; 1:25.000; 1:50.000; 1: ; etc. Escala gráfica: ESCALAS (Tipos) 7

8 Los escalímetros topográfico viene rotulados en 1:1.000; 1;25.000; 1:50.000; etc. por lo que son como escalas gráficas. Hay que llevar la línea de la escala correspondiente al plano y nos señala la medida la medida existente en el terreno. ESCALAS (Uso del escalímetro) 8

9 Es la forma de relacionar la posición del plano con respecto a los puntos cardinales: Norte, Sur, Este y Oeste. Rosa de los vientos Por la estrella polar (Norte) ORIENTACIÓN 9

10 Es la forma de relacionar la posición del plano con respecto a los puntos cardinales: Norte, Sur, Este y Oeste. La aguja de la brújula señala el Norte Magnético, muy cerca del Geográfico. ORIENTACIÓN 10

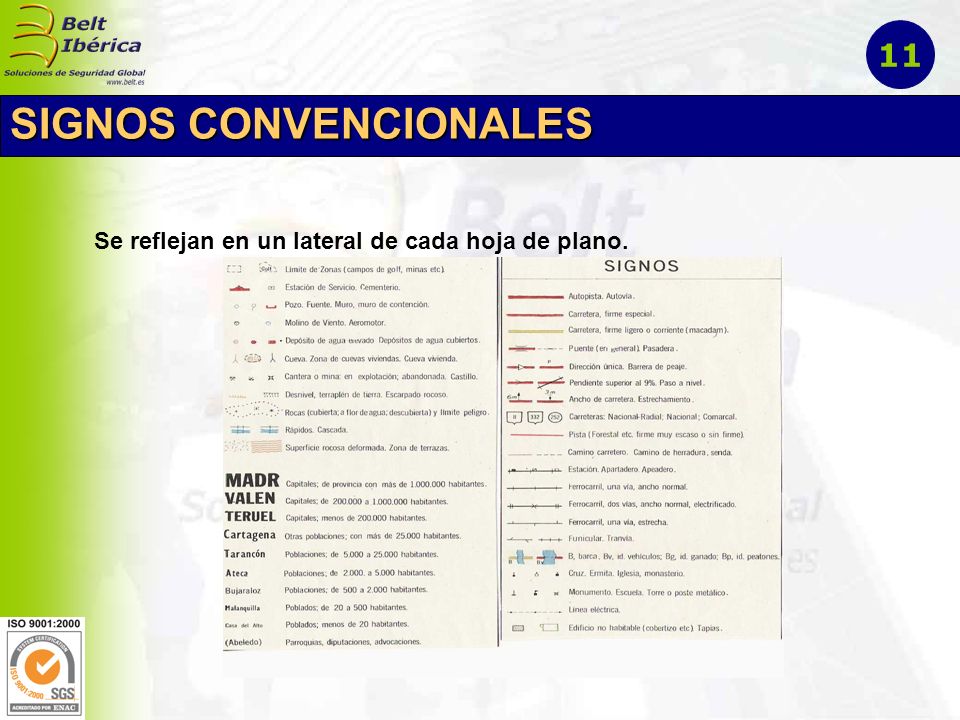

11 Se reflejan en un lateral de cada hoja de plano. SIGNOS CONVENCIONALES 11

12 Es el procedimiento para poder dibujar e interpretar el relieve del terreno. CURVAS DE NIVEL 12

13 P = (Z/d) x 100 = {[(j) – (h)] / d} x 100 P = Pendiente en % Z = Desnivel D = Distancia reducida. (j) = Cota del punto B (h) = Cota del punto A CURVAS DE NIVEL (Desnivel/Pendiente) 13

14 90º 180º 270º 360º 100 g 200 g 300 g 400 g 1600 oo 3200 oo 4800 oo 6400 oo Grados sexagesimales Grados centesimales Milésimas artilleras MEDIDAS ANGULARES 14
