1 Edition du 27/10/2010 Copyright ERTF Primera utilización del GPS

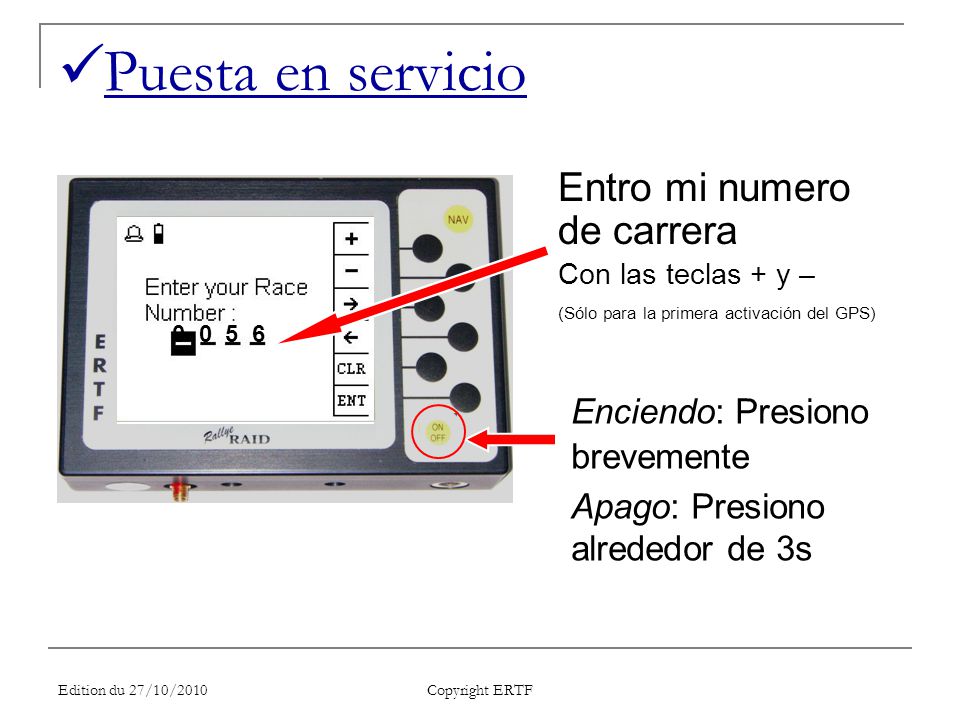

2 Edition du 27/10/2010 Copyright ERTF Enciendo: Presiono brevemente Apago: Presiono alrededor de 3s Entro mi numero de carrera Con las teclas + y – (Sólo para la primera activación del GPS) Puesta en servicio 0 0 5 6

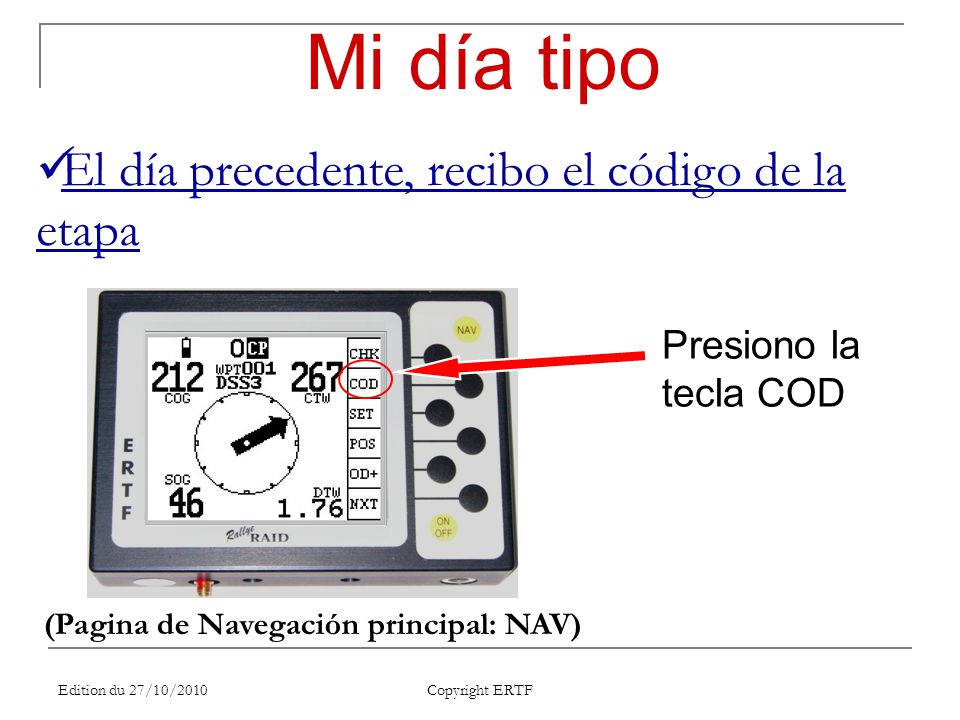

3 Edition du 27/10/2010 Copyright ERTF (Pagina de Navegación principal: NAV) Presiono la tecla COD Mi día tipo El día precedente, recibo el código de la etapa

4 Edition du 27/10/2010 Copyright ERTF  Entro el código del día Presiono la tecla CD1 Entro el código del día Presiono ENT para validar 8 4 6 8

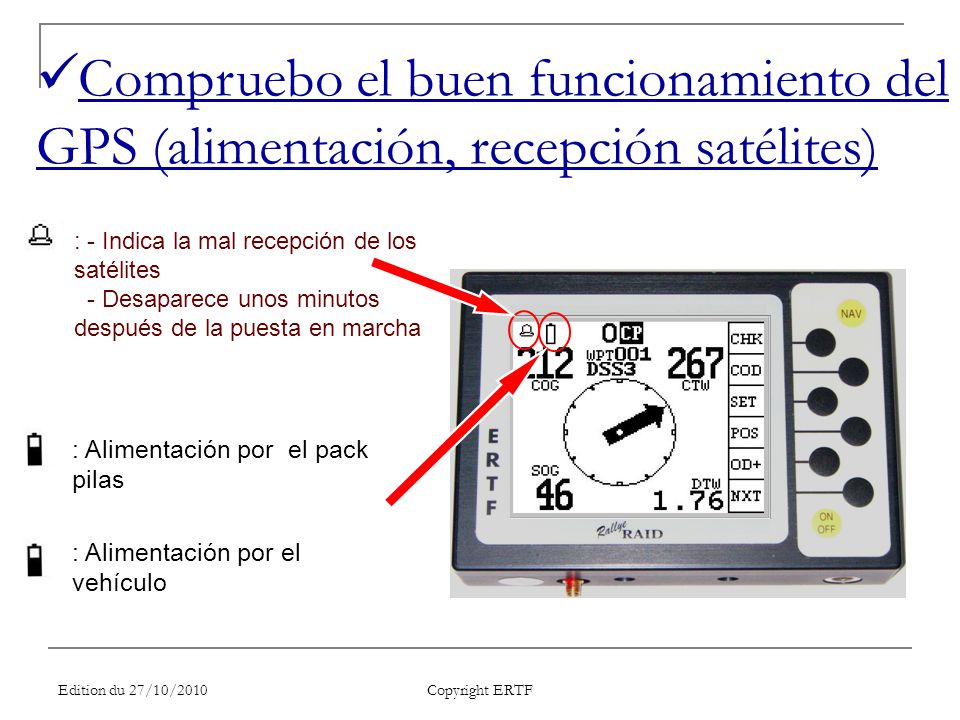

5 Edition du 27/10/2010 Copyright ERTF Compruebo el buen funcionamiento del GPS (alimentación, recepción satélites) : Alimentación por el pack pilas : Alimentación por el vehículo : - Indica la mal recepción de los satélites - Desaparece unos minutos después de la puesta en marcha

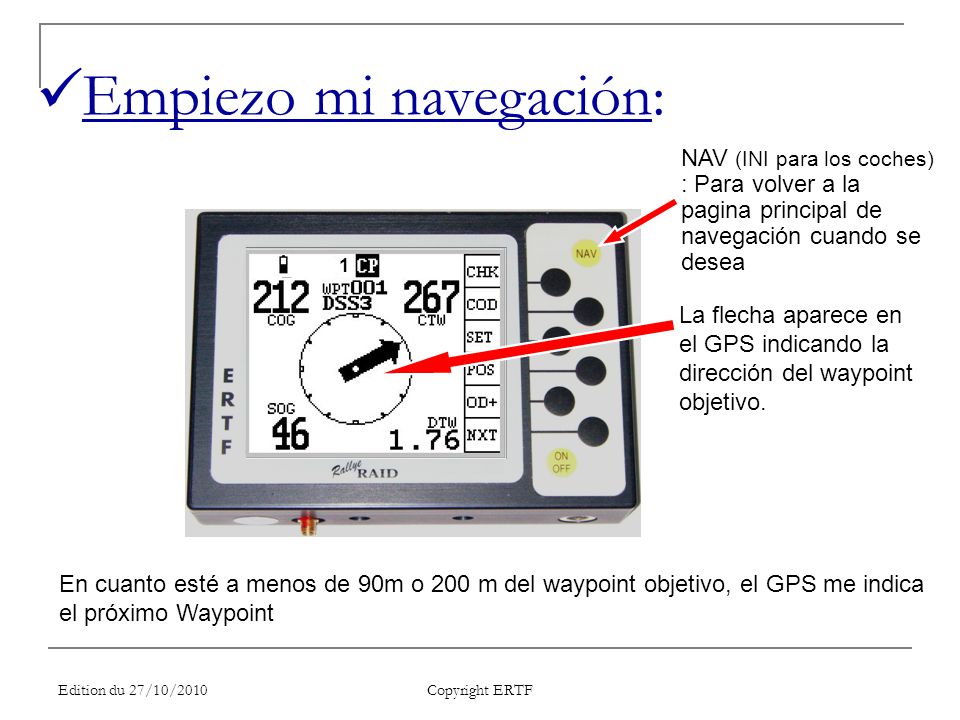

6 Edition du 27/10/2010 Copyright ERTF Empiezo mi navegación: La flecha aparece en el GPS indicando la dirección del waypoint objetivo. En cuanto esté a menos de 90m o 200 m del waypoint objetivo, el GPS me indica el próximo Waypoint NAV (INI para los coches) : Para volver a la pagina principal de navegación cuando se desea 1

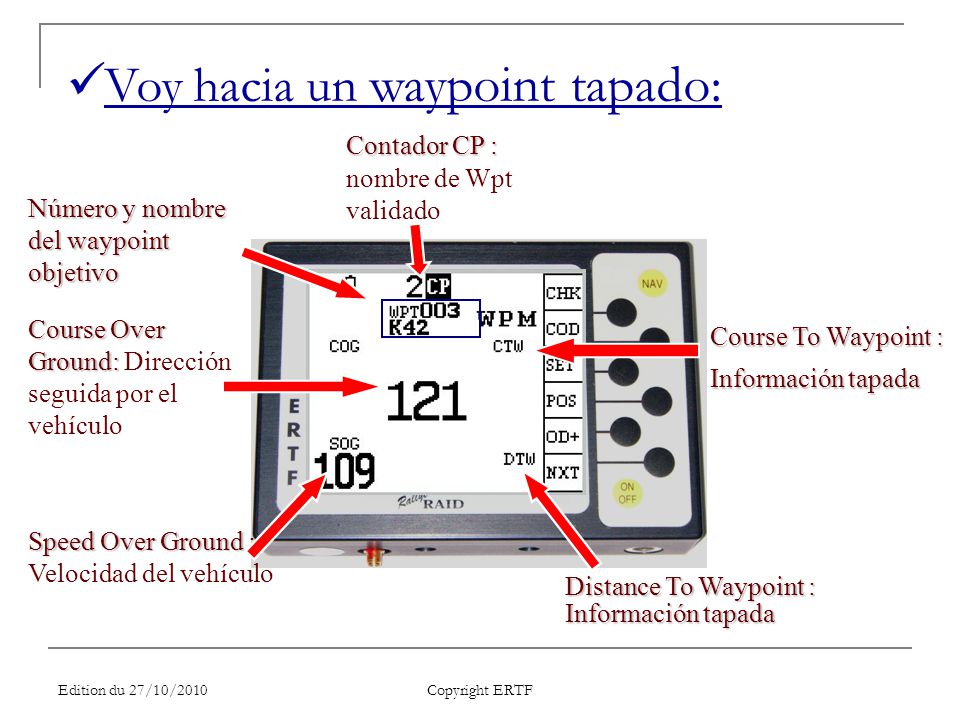

7 Edition du 27/10/2010 Copyright ERTF Voy hacia un waypoint tapado: Distance To Waypoint : Información tapada Speed Over Ground : Speed Over Ground : Velocidad del vehículo Número y nombre del waypoint objetivo Course To Waypoint : Información tapada Contador CP : Contador CP : nombre de Wpt validado Course Over Ground: Course Over Ground: Dirección seguida por el vehículo

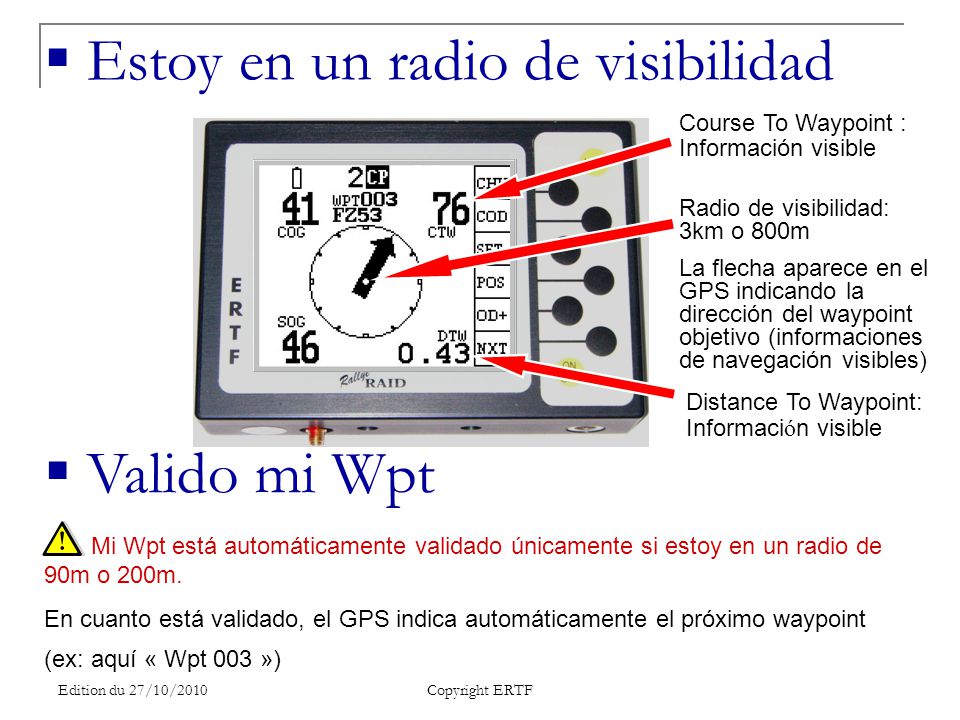

8 Edition du 27/10/2010 Copyright ERTF  Estoy en un radio de visibilidad Radio de visibilidad: 3km o 800m La flecha aparece en el GPS indicando la dirección del waypoint objetivo (informaciones de navegación visibles) Mi Wpt está automáticamente validado únicamente si estoy en un radio de 90m o 200m. En cuanto está validado, el GPS indica automáticamente el próximo waypoint (ex: aquí « Wpt 003 »)  Valido mi Wpt Distance To Waypoint: Informaci ó n visible Course To Waypoint : Información visible

9 Edition du 27/10/2010 Copyright ERTF NXT : NXT : para modificar el waypoint objetivo Si me falta un waypoint y quiero validar el próximo Para pasar al waypoint siguiente

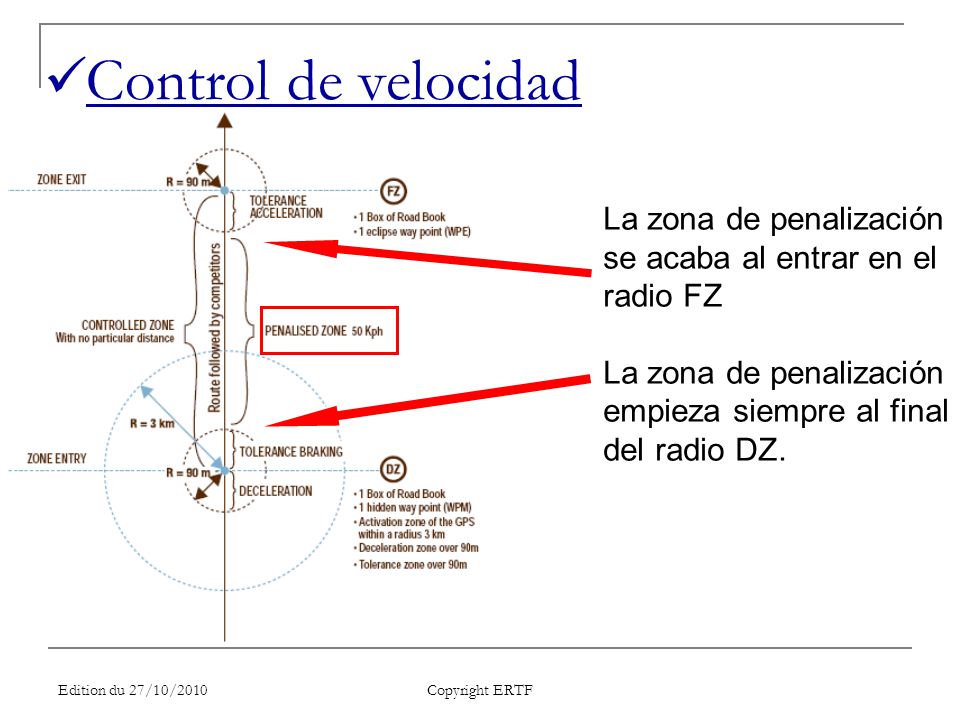

10 Edition du 27/10/2010 Copyright ERTF Control de velocidad La zona de penalización se acaba al entrar en el radio FZ La zona de penalización empieza siempre al final del radio DZ.

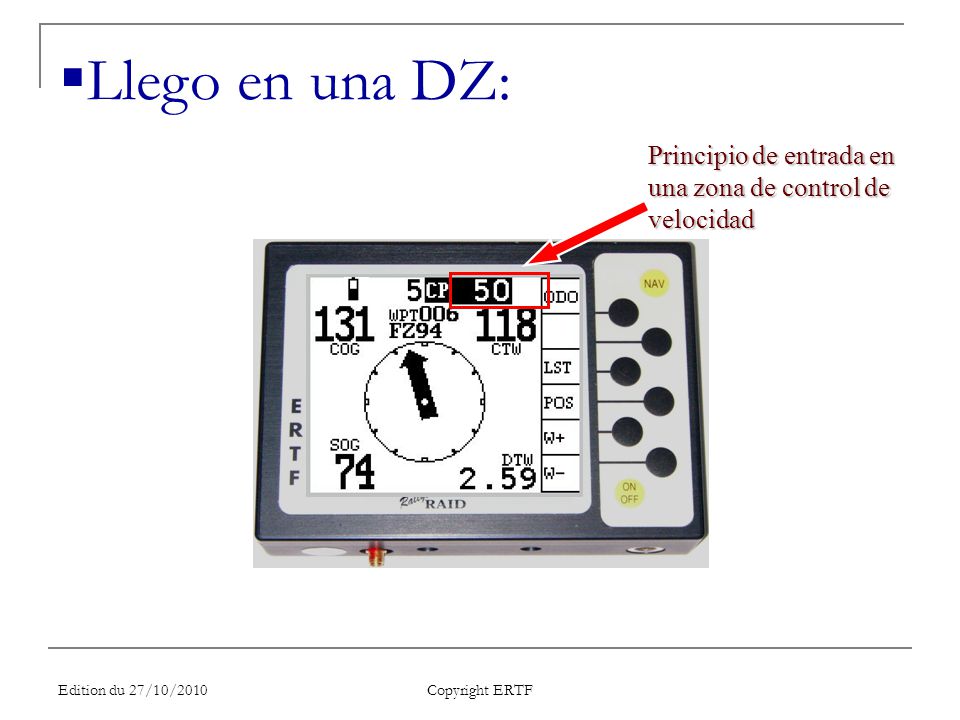

11 Edition du 27/10/2010 Copyright ERTF  Llego en una DZ: Principio de entrada en una zona de control de velocidad

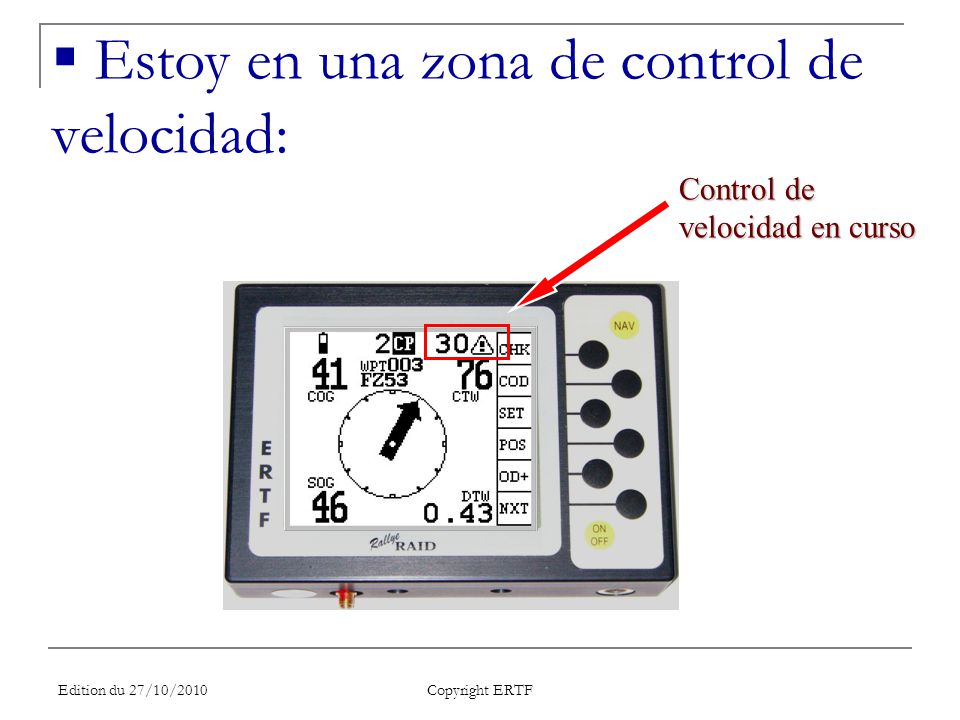

12 Edition du 27/10/2010 Copyright ERTF Control de velocidad en curso  Estoy en una zona de control de velocidad:

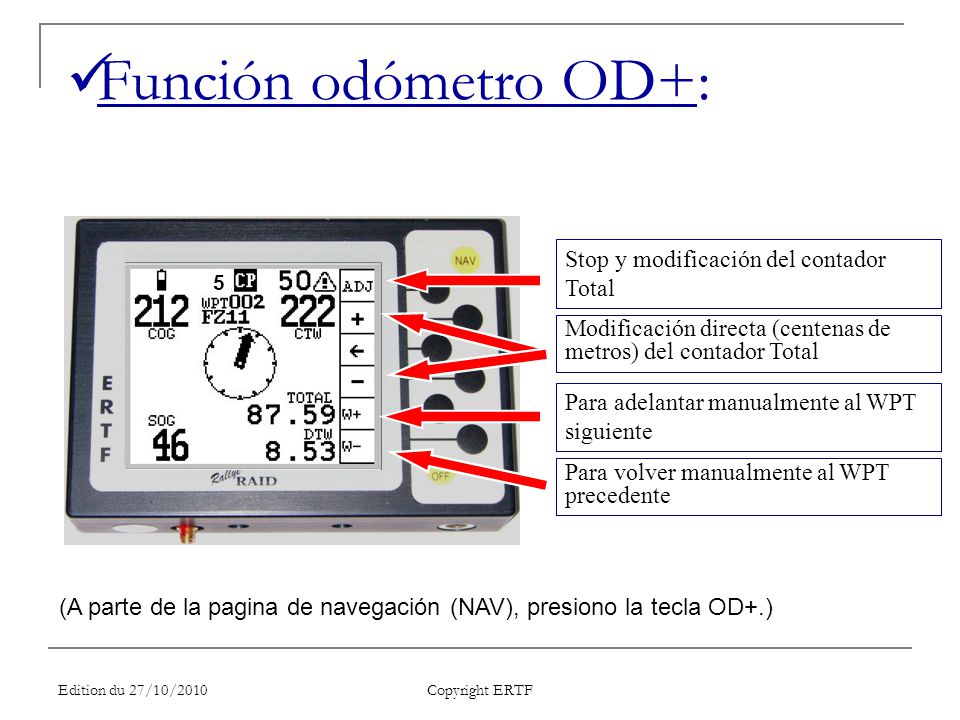

13 Edition du 27/10/2010 Copyright ERTF Función odómetro OD+: Para adelantar manualmente al WPT siguiente Para volver manualmente al WPT precedente Modificación directa (centenas de metros) del contador Total Stop y modificación del contador Total (A parte de la pagina de navegación (NAV), presiono la tecla OD+.) 5

14 Edition du 27/10/2010 Copyright ERTF Llego al Bivouac: Seguido y control de mi recorrido: N ú mero de carrera del competidor Número de serie del GPS Número de Waypoints CP no pasado Código GPS entrado para la etapa Número de Waypoints tapados obtenidos con el código de desbloqueado Nombre de la etapa Número de veces que se sobrepasó la velocidad

15 Edition du 27/10/2010 Copyright ERTF PARA MÁS INFORMACIONES: CONTACTAR EL EQUIPO ERTF
