1 Ilustrando medidas 2 diagramas

2 Utilizando el siguiente agrupamiento con los datos de la clase anterior, construimos el histograma en la siguiente diapositiva, en forma parcial Grupo No grupo Frecuencia 1 oz 2 oz 3 oz 5 4 oz oz 6 oz

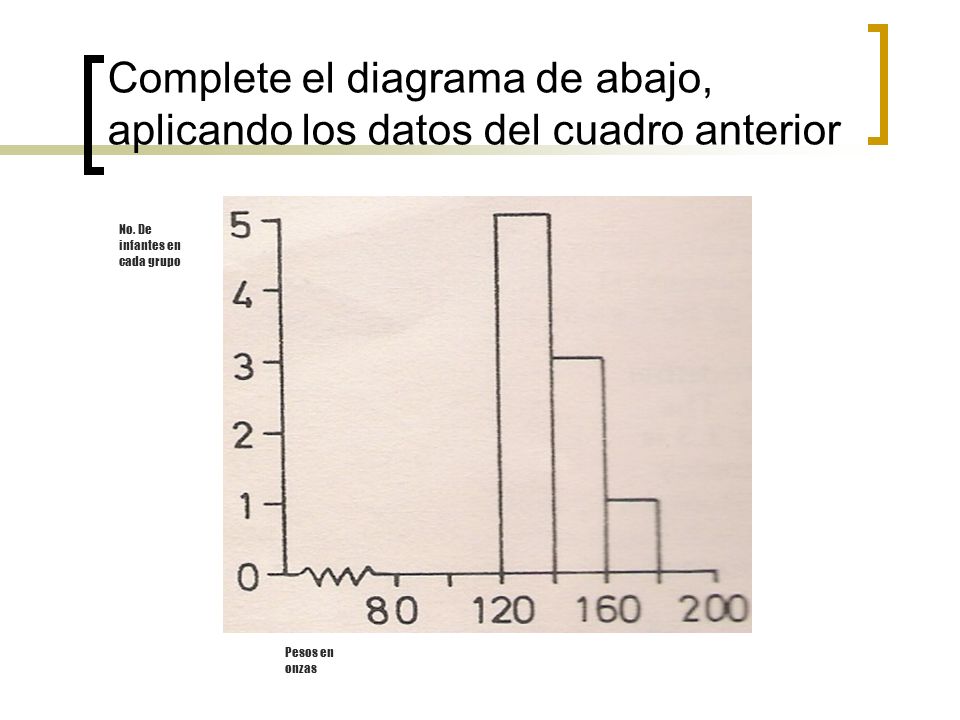

3 Complete el diagrama de abajo, aplicando los datos del cuadro anterior
No. De infantes en cada grupo Pesos en onzas

4 Este método de ilustración es llamado HISTOGRAMA
Este método de ilustración es llamado HISTOGRAMA. En vez de número de infantes en cada grupo, podríamos escribir FRECUENCIA

5 En sus propias palabras describa un histograma y para qué se usa.
Un histograma es un método de presentación de datos cuantitativos. A lo largo del eje horizontal está la variable y en el eje vertical, la frecuencia. El histograma es una serie de cajas colocadas lado a lado. El tamaño de la caja indica la frecuencia en el grupo.

6 Dibuje un histograma para ilustrar los datos en el siguiente cuadro
Pesos de nacimientos de 16 infantes de madres normales 52oz 103oz 109oz 127oz 79oz 104oz 111oz 149oz 80oz 120oz 150oz 100oz 106oz 121oz 162oz ¿Qué hay que hacer primero?

7 Grupo No grupo Frecuencia 1 20 – 39oz 2 40 -59oz 3 60 – 79oz 4 80 -99oz 5 oz 7 6 120 – 139 140 – 159 8 9

8 Otro método de presentar datos medidos es el polígono de frecuencias

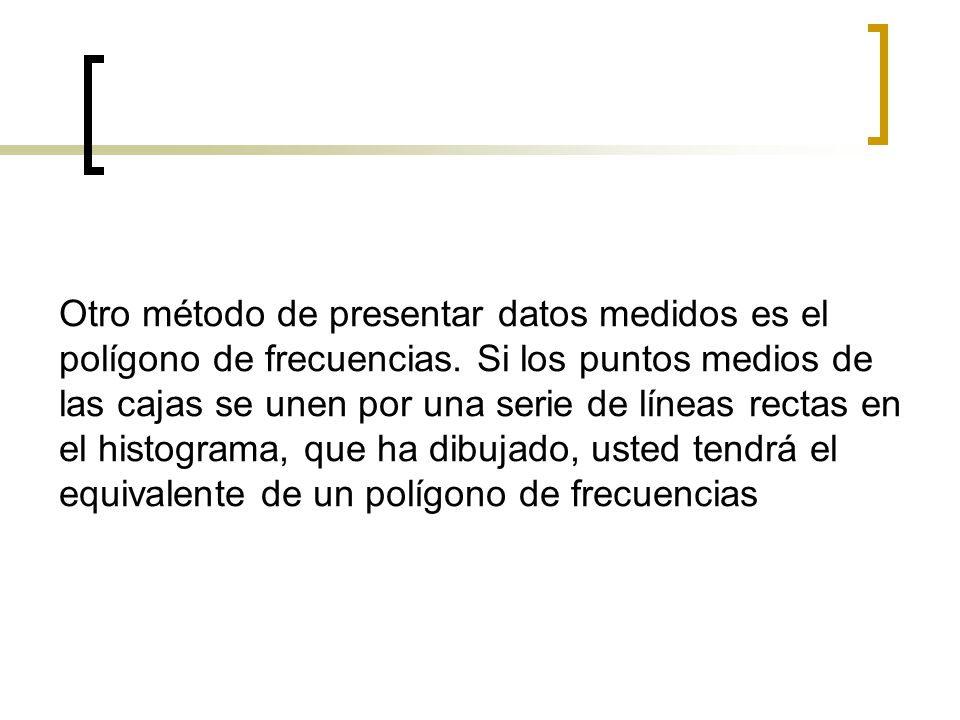

Otro método de presentar datos medidos es el polígono de frecuencias. Si los puntos medios de las cajas se unen por una serie de líneas rectas en el histograma, que ha dibujado, usted tendrá el equivalente de un polígono de frecuencias

9 Qué usaría usted: ¿dos histogramas o dos polígonos de frecuencia?
Las cajas no se muestran en el polígono de frecuencia, sólo la serie de líneas rectas. Si usted desea mostrar dos distribuciones de fecuencia, tales como las siguientes, en un mismo diagrama, Grupo No grupo Frecuencia 1 oz 2 oz 3 oz 5 4 oz oz 6 oz Grupo No grupo Frecuencia 1 20 – 39oz 2 40 -59oz 3 60 – 79oz 4 80 -99oz 5 oz 7 6 120 – 139 140 – 159 8 9 Qué usaría usted: ¿dos histogramas o dos polígonos de frecuencia?

10 Dos polígonos de frecuencia; de otra manera, las cajas se sobrepondrían

11 El polígono de frecuencia es siempre continuado hasta que se encuentra el eje horizontal. Puesto de otra manera, la frecuencia de los grupos que están fuera de los incluidos en el polígono de frecuencia es siempre CERO

12 30 niños espásticos tienen los siguientes IQ
FRECUENCIA 60-69 3 70-79 5 80-89 11 90-99 7 4 Construya un polígono de frecuencia para representar esta distribución de frecuencia

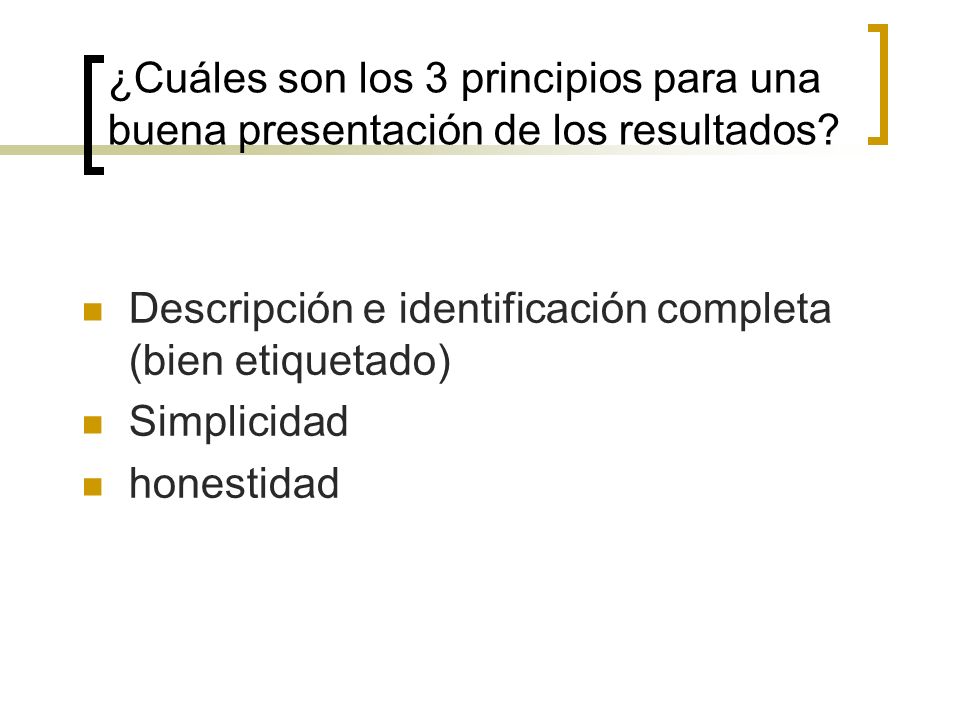

13 ¿Cuáles son los 3 principios para una buena presentación de los resultados?
Descripción e identificación completa (bien etiquetado) Simplicidad honestidad

14 ¿cuáles son los más comunes métodos de deshonestidad para datos cualitativos?
No establecer cuántos resultados fueron incluidos cuando se presentan porcentajes, etc (¿recuerdan al cirujano otorrino?

15 Con los datos cuantitativos engañar es muy fácil
Con los datos cuantitativos engañar es muy fácil. Les voy a mostrar 3 trucos (que no se deben usar) Primero, suprimir el cero Ejemplo: pérdida de peso con las tabletas “adelgadina”

16 En este diagrama se ha suprimido el cero
Rediseñe el diagrama sin suprimir el cero y vea la diferencia Peso en libras Días en tratamiento

17 Aunque el cero debe mostrarse siempre en un diagrama, algunas veces los ejes pueden ser condensados como se muestra a continuación

18 Íntimamente relacionado al truco de suprimir el cero, se encuentra el truco de inflar o exagerar la escala No de accidentes por año en 100 conductores riesgo Niveles de alcohol en sangre de conductores condenados, en mg por 100 ml de sangre

19 Coloque los mismos datos en una escala más razonable

20 el diagrama siguiente muestra el porcentaje de eritrocitos que sobreviven hemólisis en varias concentraciones de solución salina (método de Wintrobe) ¿qué está incorrecto en este diagrama? Éste infiere que más del 100% de las células rojas sobreviven a bajas concentraciones. Esto es imposible.

21 El truco de la diapositiva anterior es técnicamente llamado extrapolación (extendiendo la línea más allá de los resultados actuales) Qué otros dos trucos usted conoce? Suprimiendo el cero Inflando la escala

22 Idealmente entre 10 y 25 clases debieran ser usadas en un histograma
Idealmente entre 10 y 25 clases debieran ser usadas en un histograma. ¿cuántas son usadas aquí? Dibuje el polígono de frecuencias que podría ser construido a partir del presente histograma F R E C U N I A
