1 Part No...., Module No....Lesson No
Module title Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista PROTECCIÓN RADIOLÓGICA EN RADIODIAGNÓSTICO Y EN RADIOLOGÍA INTERVENCIONISTA Parte 15.1: Optimización de la protección en radiografía Ejercicio práctico Part …: (Add part number and title) Module…: (Add module number and title) Lesson …: (Add session number and title) Learning objectives: Upon completion of this lesson, the students will be able to: . (Add a list of what the students are expected to learn or be able to do upon completion of the session) Activity: (Add the method used for presenting or conducting the lesson – lecture, demonstration, exercise, laboratory exercise, case study, simulation, etc.) Duration: (Add presentation time or duration of the session – hrs) Materials and equipment needed: (List materials and equipment needed to conduct the session, if appropriate) References: (List the references for the session) IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

2 Perspectiva general / Objetivos
Part No...., Module No....Lesson No Module title Perspectiva general / Objetivos Materia objeto: control de calidad de un sistema de radiografía general Procedimiento a seguir paso a paso para implantar el test de QC considerado: Exactitud en el kVp y reproducibilidad Interpretación de los resultados Explanation or/and additional information Instructions for the lecturer/trainer IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

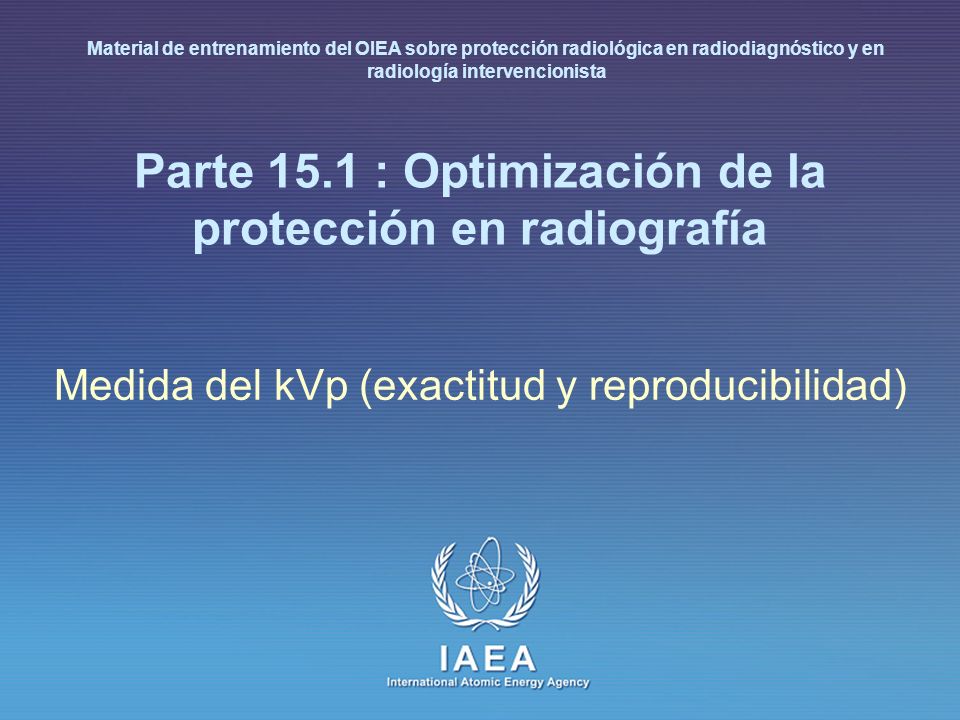

3 Parte 15.1 : Optimización de la protección en radiografía
Part No...., Module No....Lesson No Module title Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista Parte 15.1 : Optimización de la protección en radiografía Medida del kVp (exactitud y reproducibilidad) Part …: (Add part number and title) Module…: (Add module number and title) Lesson …: (Add session number and title) Learning objectives: Upon completion of this lesson, the students will be able to: . (Add a list of what the students are expected to learn or be able to do upon completion of the session) Activity: (Add the method used for presenting or conducting the lesson – lecture, demonstration, exercise, laboratory exercise, case study, simulation, etc.) Duration: (Add presentation time or duration of the session – hrs) Materials and equipment needed: (List materials and equipment needed to conduct the session, if appropriate) References: (List the references for the session) IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

4 Medida del kVp Propósito Equipamiento
La calidad de imagen y la dosis al paciente dependen de cualquier variación en el kilovoltaje del generador (kV) del tubo de rayos X. Por tanto, se requiere una calibración exacta del kV Debe realizarse una comprobación del voltaje del tubo no invasiva sobre el intervalo completo de kV usados Equipamiento Un dispositivo electrónico (como un medidor multifunción, o multímetro) para medir: kVp, tiempo, dosis

5 Multímetros

6 Dosímetros de cámara de ionización

7 Exactitud en el kVp Antes de hacer medidas, se debe saber qué significa “kVp” Hay 3 definiciones de kV, solo una es comúnmente usada PRECAUCIÓN: algunas unidades de rayos X móviles usan un condensador, y el kVp disminuye durante la exposición

8 Definiciones de kVp

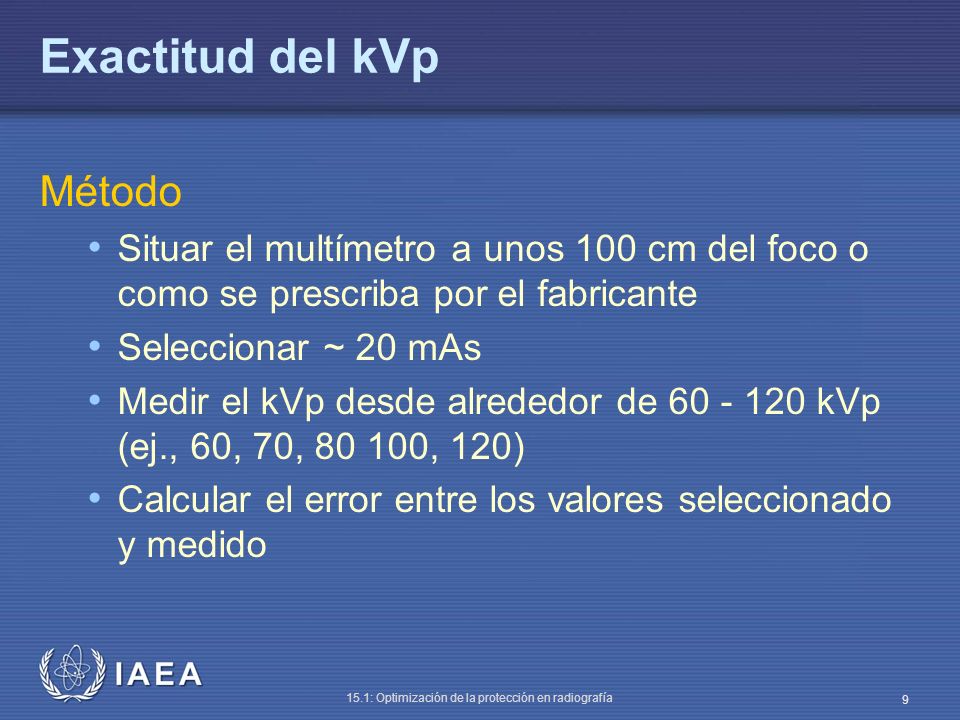

9 Exactitud del kVp Método
Situar el multímetro a unos 100 cm del foco o como se prescriba por el fabricante Seleccionar ~ 20 mAs Medir el kVp desde alrededor de kVp (ej., 60, 70, , 120) Calcular el error entre los valores seleccionado y medido

10 Exactitud del kVp Análisis Frecuencia
La diferencia entre el valor seleccionado y el medido debe estar dentro del  5% Frecuencia En aceptación Al cambiar el tubo, mantenimiento del generador Anual

11 Reproducibilidad del kVp
Este test comprueba que el kVp será el mismo de exposición a exposición Método La misma disposición experimental, pero a un valor fijo de 70 kVp Realizar 5 exposiciones (¡cuidado con el tubo!)

12 Reproducibilidad del kVp
Análisis Calcular el coeficiente de variación (CV) CV = (desviación típica/media) de las 5 lecturas CV debe ser menor del 2% Frecuencia Igual que para la exactitud

13 Reproducibilidad del kVp
Un ensayo adicional Las unidades de rayos X más antiguas podrían tener un selector mecánico para el kVp Probarlo moviendo el dial hacia arriba y hacia abajo y volver a 70 kVp antes de cada exposición Se permite una variación de  3 kVp
