Introducción a las Fibras Opticas para Comunicaciones

Presentaciones similares


Presentación del tema: "Introducción a las Fibras Opticas para Comunicaciones"— Transcripción de la presentación:

1 Introducción a las Fibras Opticas para Comunicaciones

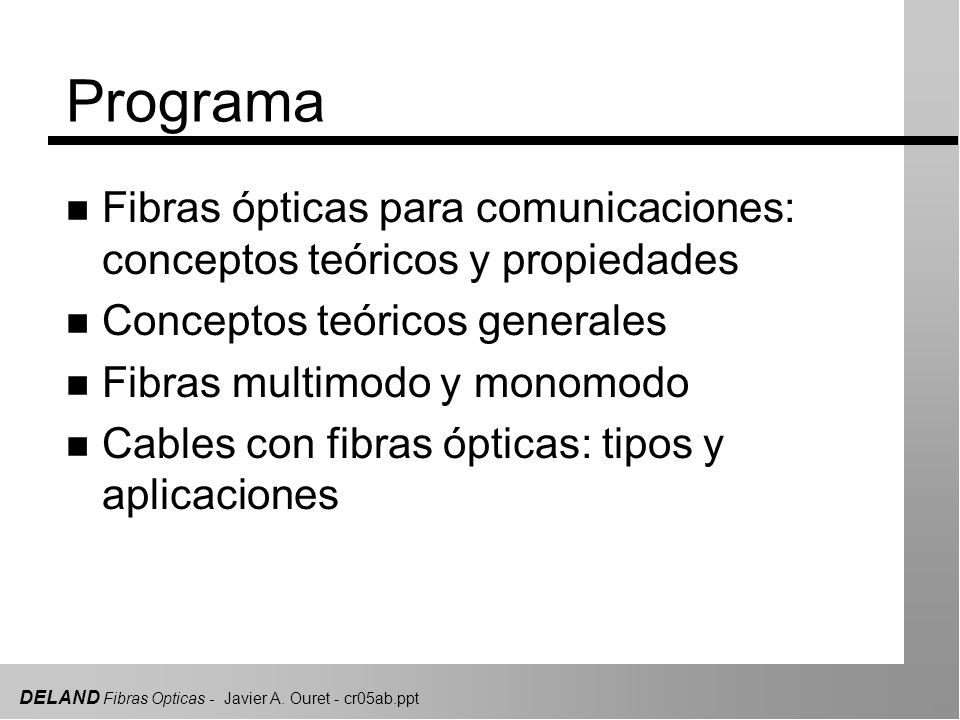

2 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Programa n Fibras ópticas para comunicaciones: conceptos teóricos y propiedades n Conceptos teóricos generales n Fibras multimodo y monomodo n Cables con fibras ópticas: tipos y aplicaciones

3 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Programa n Elementos pasivos n Manipuleo de fibras ópticas n Uso de herramientas n Conectorizaciones en campo n Empalmes mecánicos n Verificación de conectores n Ubicación en unidades de distribución

4 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Programa n Técnicas de medición n Cálculos de atenuación n Certificación de instalaciones n Preparación de informes

5 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Programa n Video: Fabricación de fibras ópticas (Corning Glass) n Video: Armado de conectores n Video: Uso de herramientas (Clauss) n Video: Interferometría n Presentación: medición con refractómetro

6 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas - Historia n Charles Kao - ITT Labs, Harlow, Inglaterra n Mensajes a alta velocidad por filamento de vidrio

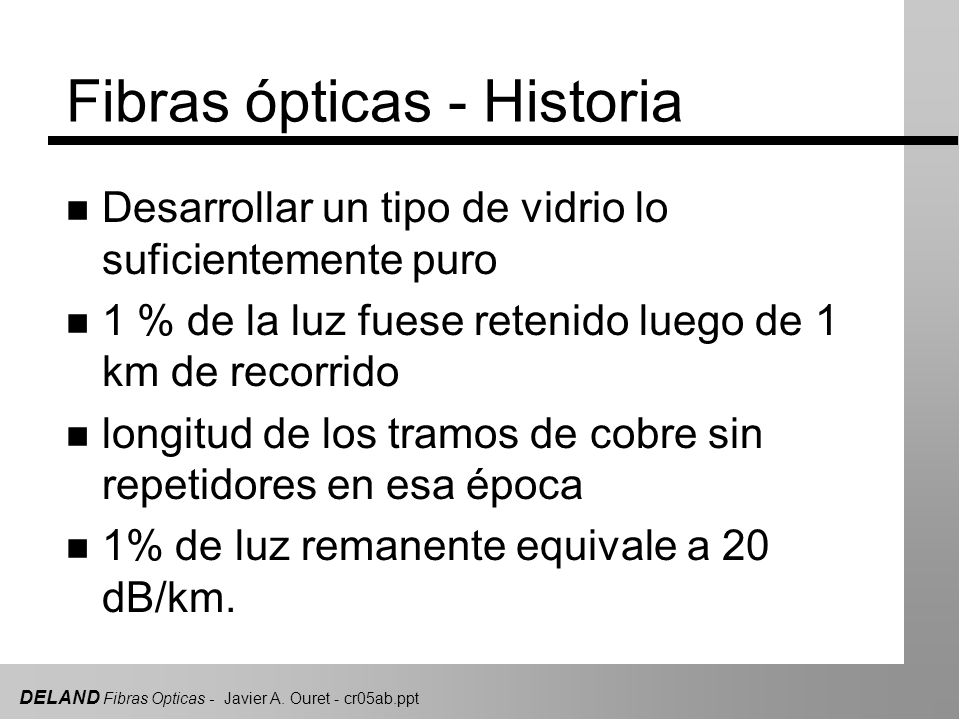

7 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas - Historia n Desarrollar un tipo de vidrio lo suficientemente puro n 1 % de la luz fuese retenido luego de 1 km de recorrido n longitud de los tramos de cobre sin repetidores en esa época n 1% de luz remanente equivale a 20 dB/km.

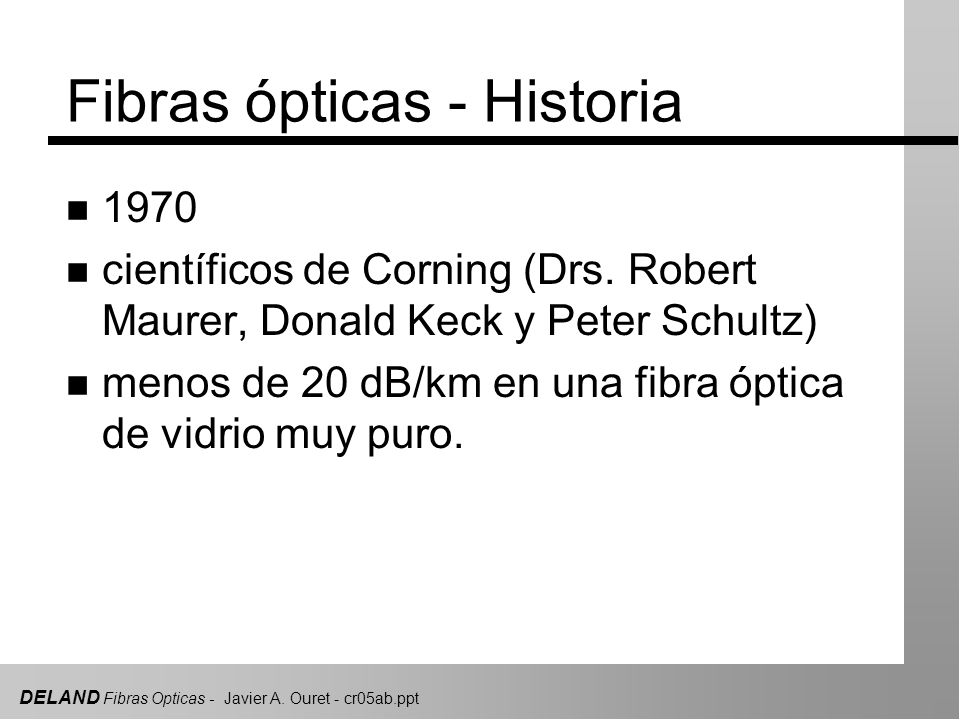

8 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas - Historia n 1970 n científicos de Corning (Drs. Robert Maurer, Donald Keck y Peter Schultz) n menos de 20 dB/km en una fibra óptica de vidrio muy puro.

9 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Niveles de atenuación

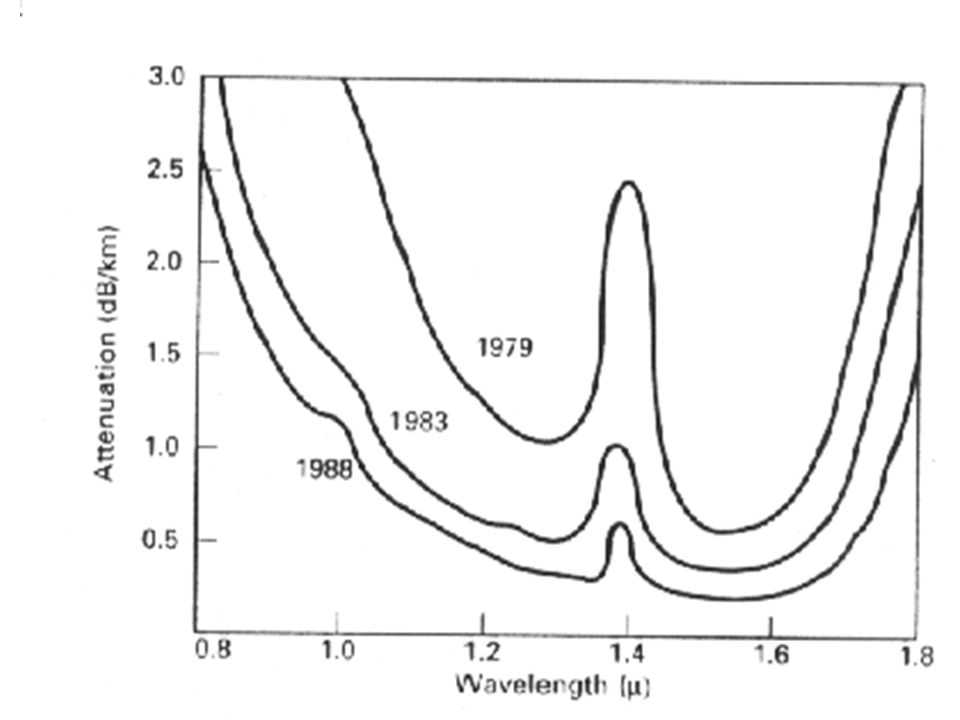

10 ATENUACION vs. LONGITUD DE ONDA

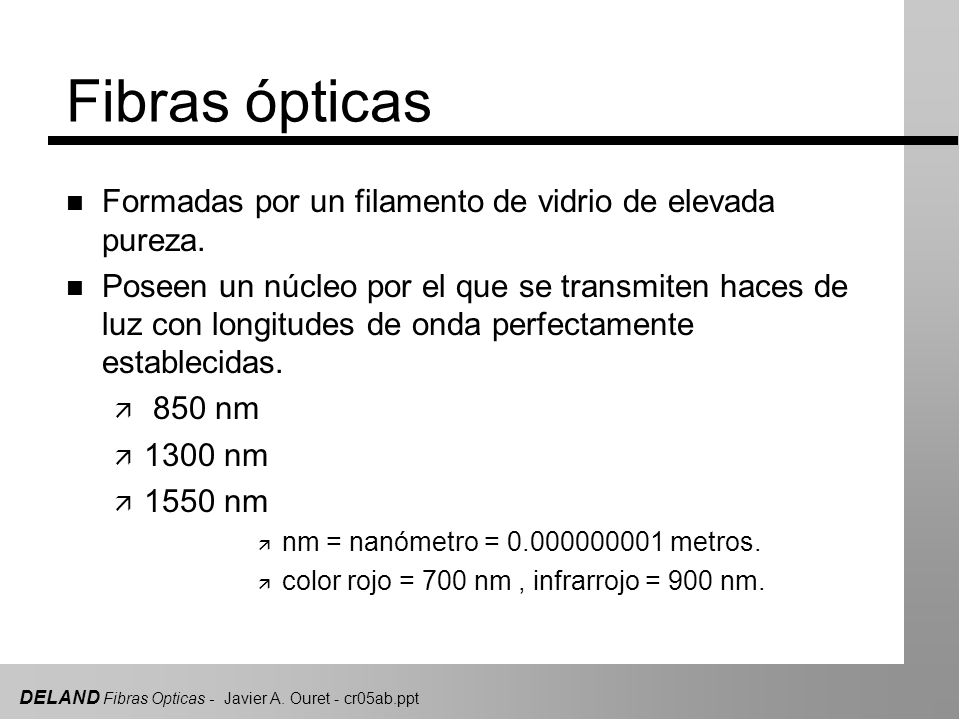

11 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas n Formadas por un filamento de vidrio de elevada pureza. n Poseen un núcleo por el que se transmiten haces de luz con longitudes de onda perfectamente establecidas. ä 850 nm ä 1300 nm ä 1550 nm ä nm = nanómetro = metros. ä color rojo = 700 nm, infrarrojo = 900 nm.

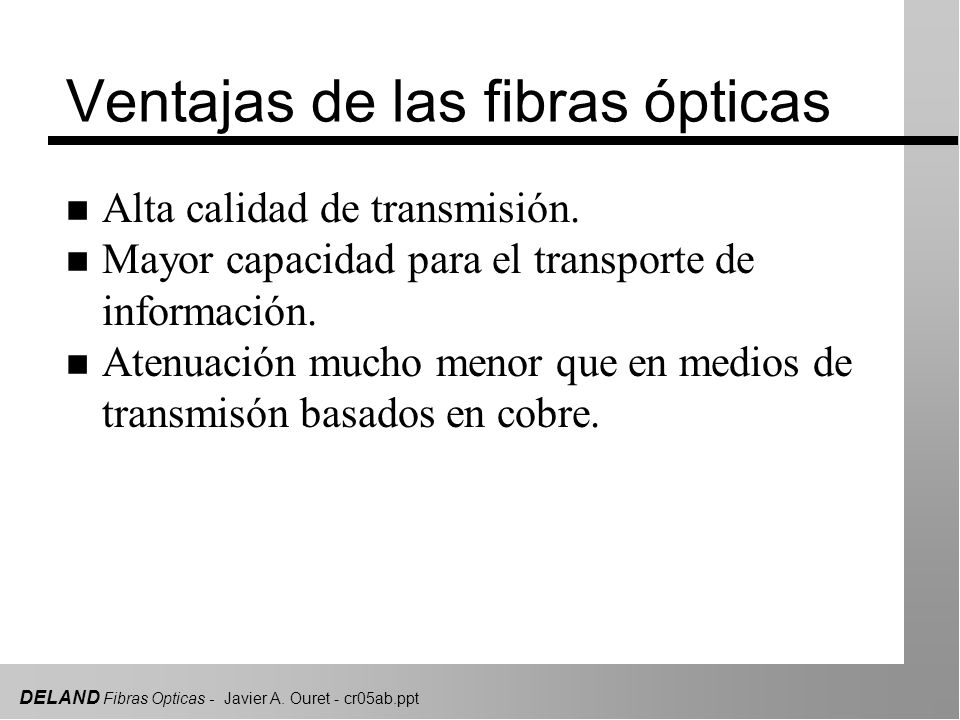

12 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Ventajas de las fibras ópticas n Alta calidad de transmisión. n Mayor capacidad para el transporte de información. n Atenuación mucho menor que en medios de transmisón basados en cobre.

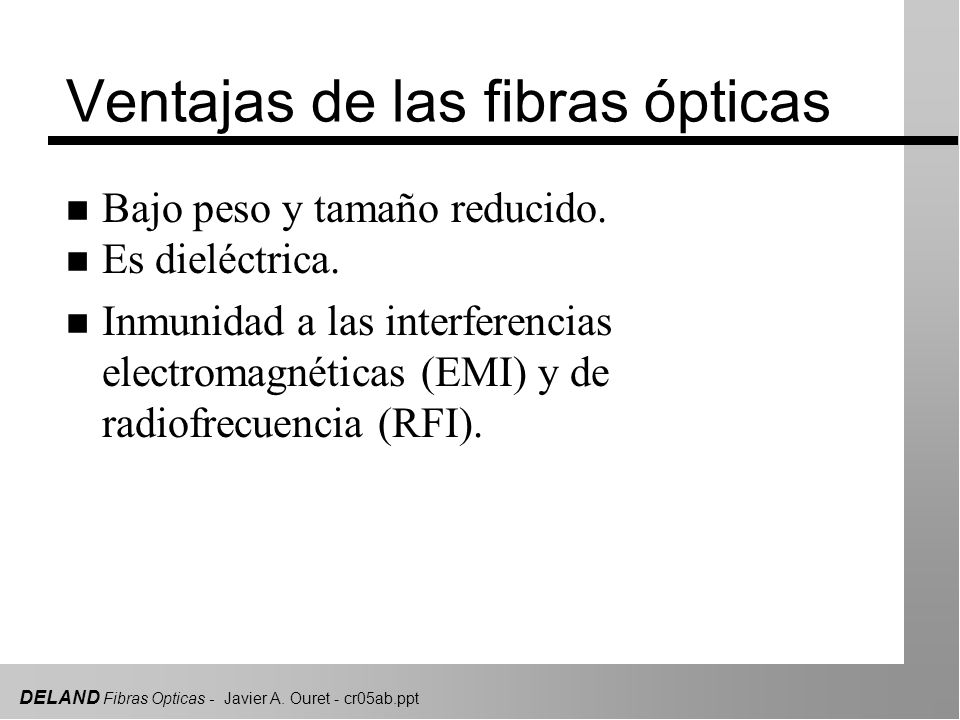

13 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Ventajas de las fibras ópticas n Bajo peso y tamaño reducido. n Es dieléctrica. n Inmunidad a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI).

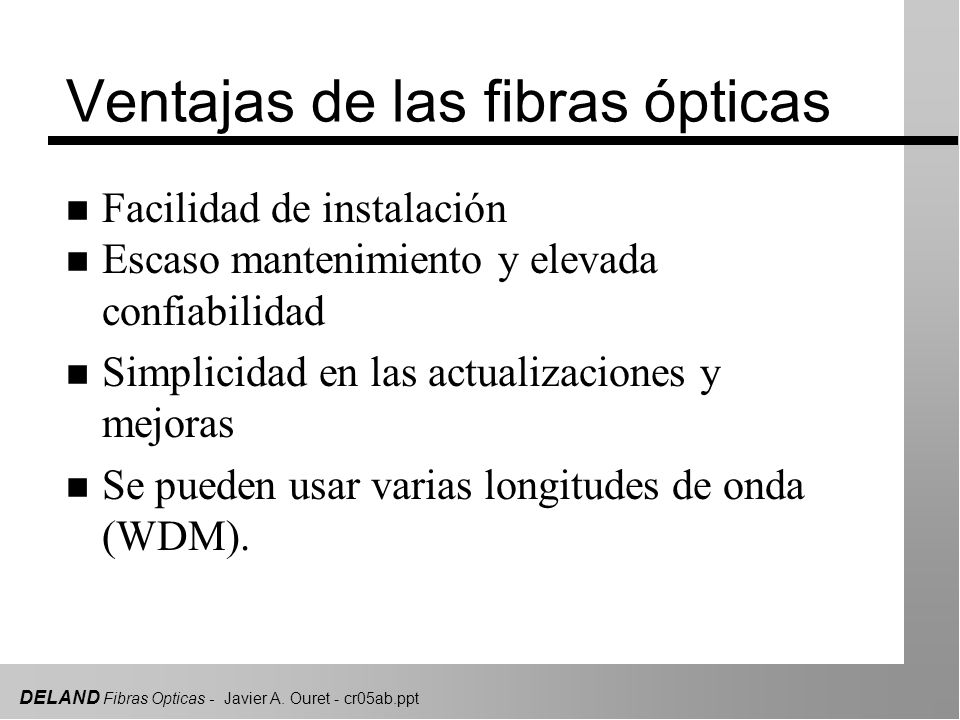

14 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Ventajas de las fibras ópticas n Facilidad de instalación n Escaso mantenimiento y elevada confiabilidad n Simplicidad en las actualizaciones y mejoras n Se pueden usar varias longitudes de onda (WDM).

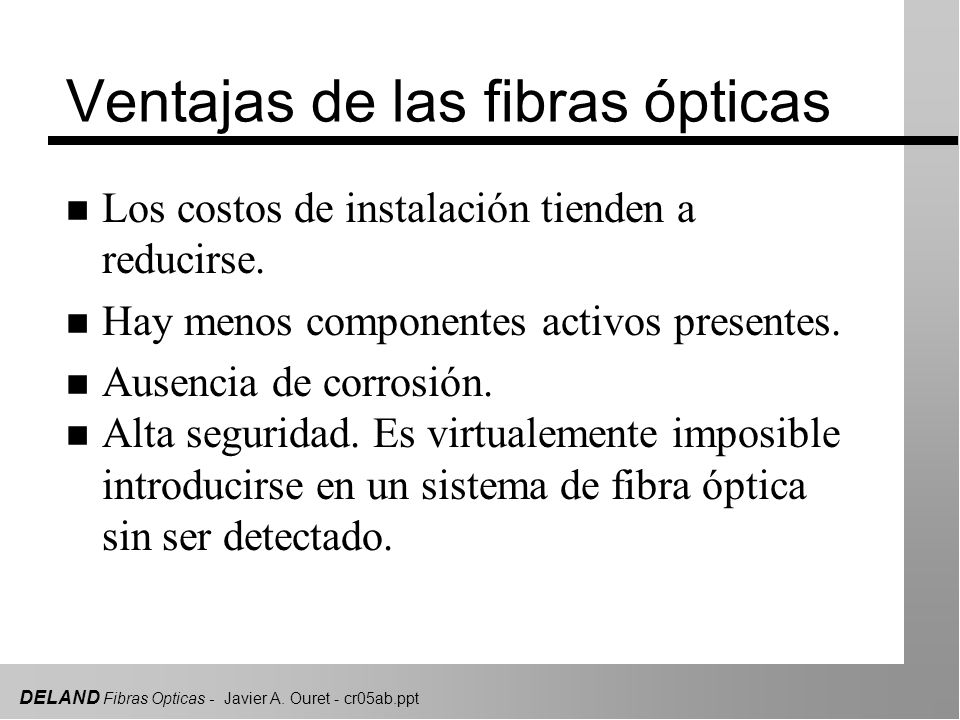

15 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Ventajas de las fibras ópticas n Los costos de instalación tienden a reducirse. n Hay menos componentes activos presentes. n Ausencia de corrosión. n Alta seguridad. Es virtualemente imposible introducirse en un sistema de fibra óptica sin ser detectado.

16 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Tipos de fibras ópticas n Multimodo con índice escalonado. n Multimodo con índice gradual. n Monomodo con índice escalonado. n Monomodo con dispersión desplazada. n Monomodo con dispersión aplanada.

17

18

19 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Qué es un modo ? n Un modo puede ser pensado como un patrón de ondulaciones fijas que se forman en la sección transversal de la fibra. n Si hay varios medios ciclos de tales ondulaciones, continuos a lo largo del diámetro del núcleo de la fibra, la fibra está operando como una fibra multimodo. n Si hay sólo un medio ciclo, está operando como monomodo.

20 Multimodo Monomodo

21 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Primeras instalaciones n Primer sistema comercial: ITT, 1977, industria telefónica, multimodo. n Primera instalación monomodo: MCI para sistema larga distancia en 1983 n Fines de los 80s : reemplaza casi totalmente al cobre en las comunicaciones telefónicas de larga distancia.

22 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Parámetros n Atenuación de la transmisión ä reducción de su intensidad a lo largo de un tramo (absorción, difusión, flexiones - < 50 mm - y microflexiones). ä Se mide en decibeles por km [dB/km].

23 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Parámetros n Dispersión ä Diseminación de los pulsos de luz a lo largo del segmento de transmisión. ä Un pulso de luz LASER o LED consiste de un rango de longitudes de onda ä Cada longitud de onda viaja a una velocidad diferente en el vidrio ä Se mide en incrementos de ancho de pulso de la unidad de espectro por unidad de longitud [ps/nm.km]

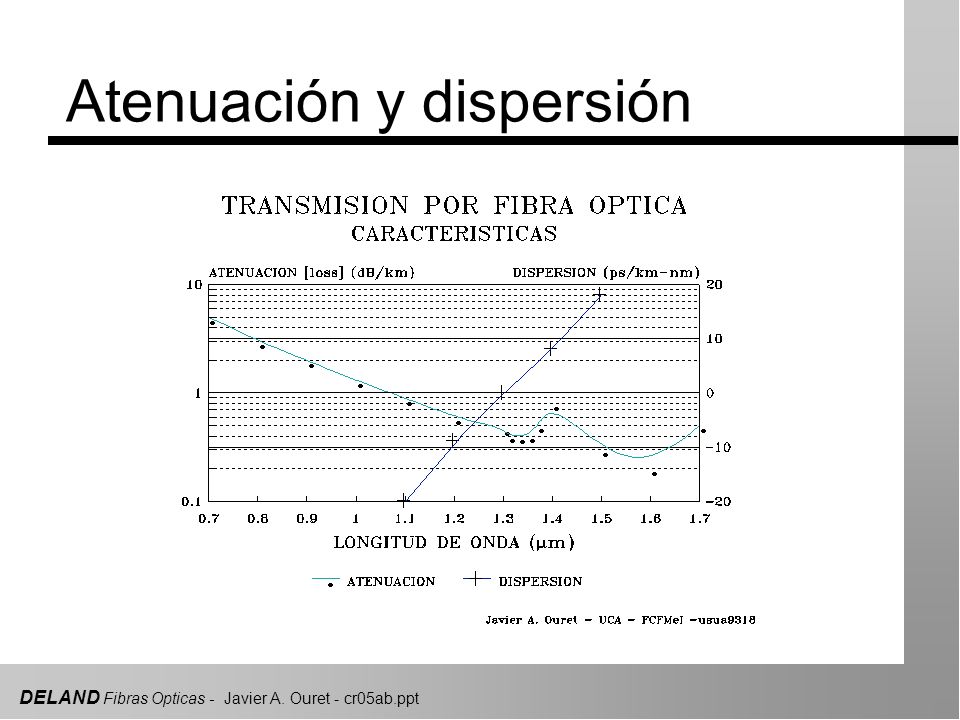

24 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Atenuación y dispersión

25 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Parámetros n Diámetro del campo modal ä En las fibras ópticas monomodo la luz es más intensa en el núcleo pero algo de luz se propaga en la zona del cladding. ä El diámero del campo modal es la medida del círculo de luz completo n Longitud de onda de corte ä Es la longitud de onda por encima de la cual una fibra óptica monomodo soporta sólo un modo, o rayo, de luz.

26 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Parámetros n Apertura numérica ä Factor que define el grado de exactitud y eficiencia con el cual se debe encauzar un haz de luz dentro de una fibra óptica. a n1n1 n2n2 n2n2 n0n0 1 C B c NUCLEO CLADDING A

27 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Apertura numérica n Por ejemplo si tenemos una fibra con = 1.45 y 1% de entre índices de refracción, NA=0.21 radianes ó 12°.

28 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Parámetros n Diámetro del campo modal –Factor que tiene en cuenta la penetración del campo modal dentro del cladding. –Permite mejores mediciones de las propiedades funcionales de la fibra que el diámetro del núcleo.

29 PERDIDA DE HACES DE LUZ POR MACROFLEXIONES

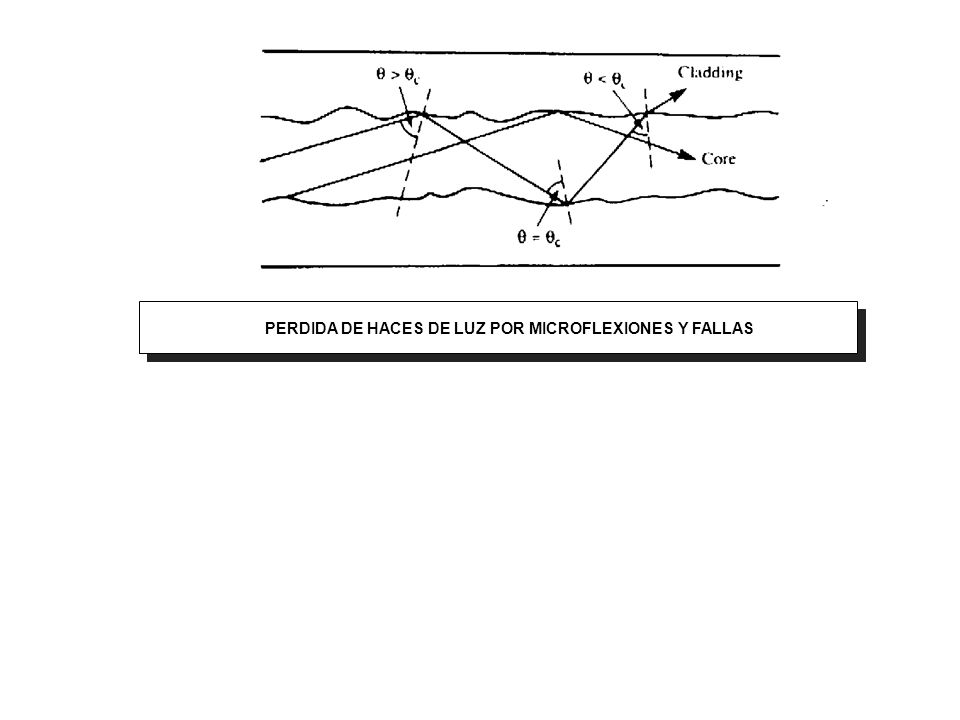

30 PERDIDA DE HACES DE LUZ POR MICROFLEXIONES Y FALLAS

31 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Tamaño de las fibras ópticas n Fibra monomodo - diámetro de núcleo de 8-10 µm. n Fibra multimodo - diámetro de núcleo de 50 a 100 µm. n Diámetro externo (ambos tipos) de 124 a 126 µm.

32 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales más usuales n Multimodo FDDI Standard. 62.5/125 µm. n Multimodo 50/125 µm. n Multimodo 100/140 µm. n Monomodo 8.7/125 µm.

33 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Multimodo FDDI Standard. 62.5/125 µm. ä Se la utiliza mucho en redes de área local para especificaciones FDDI, FOIRL y Token-Ring. Las distancias usuales de aplicación rondan entre 1 y 4 km. ä Diámetro del núcleo=62.5 µm, diámetro de la fibra de vidrio o "cladding"=125 µm. Sobre la fibra suele aparecer una cubierta acrílica protectora de 250 µm.

34 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Multimodo 50/125 µm. ä Fibra multimodo de alta performance, con menor atenuación y mayor ancho de banda que la anterior. ä Se la suele utilizar para distribución de video y distancias moderadas. ä Su costo es menor que la 62.5/125 µm.

35 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Multimodo 100/140 µm. ä Fibra de baja performance, con mayor atenuación y menor ancho de banda que las anteriores. ä Se la suele utilizar para capturar más luz de fuentes lumínicas de bajo costo. Bastante usada en dispositivos de automatización industrial. ä Su costo es de alrededor del doble de la 62.5/125 µm.

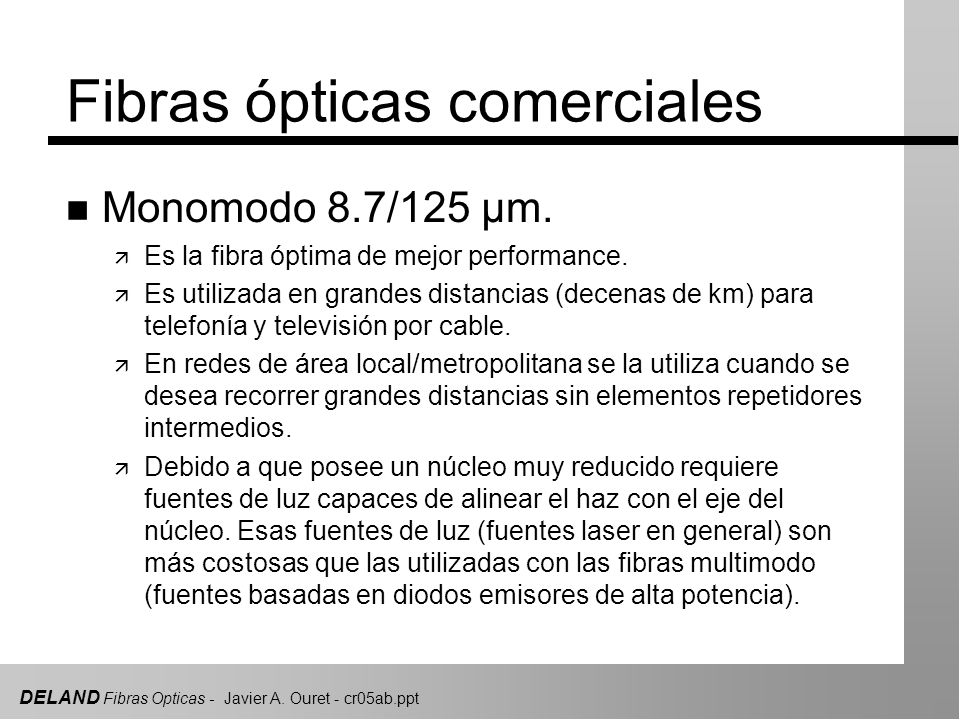

36 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Monomodo 8.7/125 µm. ä Es la fibra óptima de mejor performance. ä Es utilizada en grandes distancias (decenas de km) para telefonía y televisión por cable. ä En redes de área local/metropolitana se la utiliza cuando se desea recorrer grandes distancias sin elementos repetidores intermedios. ä Debido a que posee un núcleo muy reducido requiere fuentes de luz capaces de alinear el haz con el eje del núcleo. Esas fuentes de luz (fuentes laser en general) son más costosas que las utilizadas con las fibras multimodo (fuentes basadas en diodos emisores de alta potencia).

37 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Matched-clad ä Es la que se obtiene con el proceso OVD y es reconocida por su consistencia. ä Este factor es muy importante cuando es necesario empalmar fibras con fibras

38 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas comerciales n Depressed-Clad ä Es la que se obtiene con el proceso IVD o MCVD. ä Existe una zona de transición "deprimida" entre el valor del índice de refracción del núcleo y el del cladding. ä Más concentración de dopantes ä Pueden dar lugar a mayores atenuaciones. ä No son tan consistentes como las anteriores

39 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibras ópticas en los cables n Cables ä con fibras ópticas monomodo –standard ( 0.35 dB/km) –dispersión desplazada ( 0.25 dB/km) –dispersión aplanada ( 0.30 dB/km) –etc. ä con fibras ópticas multimodo –FDDI / FOIRL standard 62.5/125 µm ( 3 dB/km) –de alto rendimiento 50/125 µm ( 2 dB/km)

40 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Selección del tipo de fibra óptica n Longitud de onda, potencia, NA, tipo de fibra óptica. n Longitud de tramo entre equipos electro- ópticos de emisión y recepción. n De acuerdo al tipo de fibra a utilizar, se calcula la atenuación prevista para cada tramo y se verifica que esté dentro de los valores de atenuación admisibles.

41 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Relación mecánica entre las fibras ópticas y su cable n Grado de concentricidad de la cubierta primaria n Ensayos de resistencia (50, 100, 150, 200 kpsi) n Carga de tracción máxima. ä Durante la instalación ä Permanente n Carga máxima de aplastamiento. n Esfuerzos máximos de corte. n Supervivencia de las fibras a esfuerzos de tracción constantes. n Mandriles de doblado. n Temperatura de operación

42 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Tipos de cables n Cables ä para interior ä para conductos verticales ä para conductos horizontales ä para exterior ä para ambientes agresivos ä aéreos con tensor ä aéreos sin tensor ä dieléctricos ä etc.

43 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Selección del tipo de cable n Ambiente n Obra civil n Tensiones

44 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Selección del tipo de cable n Flexiones o posibles microfisuras que puedan aparecer durante la vidaútil del cable. n La cubierta del cable se eligirá en función del destino: n.Interior n.Exterior en contacto con el aire. n.Exterior aéreo. n.Exterior subterráneo. n.Mixto.

45 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Selección del tipo de cable n Cables ä Fibra óptica + coating ä Pyrocoat ä Recubrimiento primario 250 / 500 µm (no siempre) ä Recubrimiento secundario 900 µm ä Cubierta protectora primaria + elementos resistentes ä Cubierta externa + elementos resistentes

46 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables break-out NUCLEO CLADDING+COATING RECUBRIMIENTO PRIMARIO DE 250 ó 500 µm BUFFER DE 900 µm (Tight buffer) FIBRAS DE KEVLAR COBERTURA BREAK-OUT

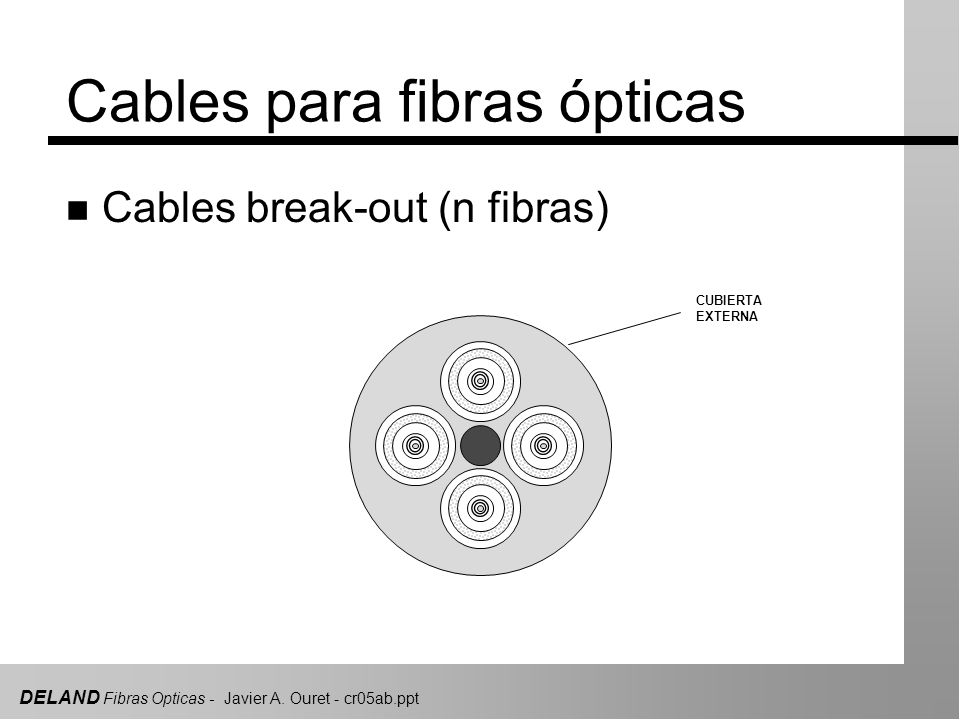

47 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables break-out (n fibras) CUBIERTA EXTERNA

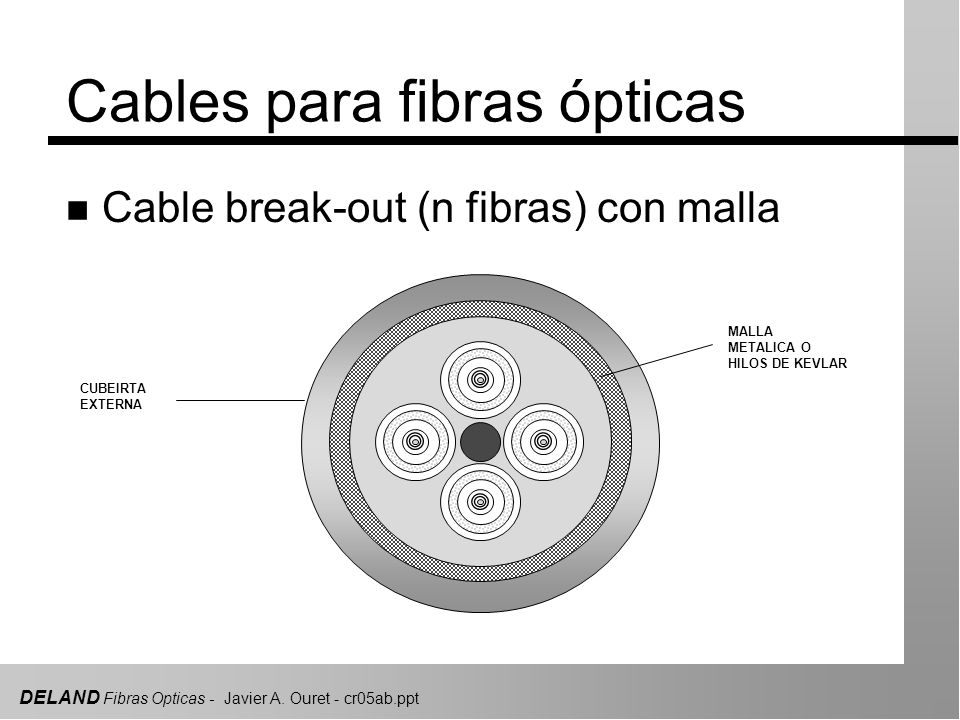

48 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cable break-out (n fibras) con malla CUBEIRTA EXTERNA MALLA METALICA O HILOS DE KEVLAR

49 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cable tight-buffer (n fibras) CUBIERTA EXTERNA FIBRA DE KEVLAR ELEMENTO RIGIDIZANTE O DE ACOMPAÑAMIENTO FIBRAS OPTICAS CON BUFFER DE 900 µm

50 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cable tubo suelto relleno con gel CUBIERTA EXTERIOR DE POLIETILENO ARMADURA DE ACERO CORRUGADO CINTA CONTRA EL AGUA COBERTURA INTERIOR DE POLIETILENO CINTA DE POLIESTER COMPUESTO CONTRA LA HUMEDAD TUBO SUELTO RELLENO CON GEL FIBRAS OPTICAS + COATING ELEMENTO RESISTENTE

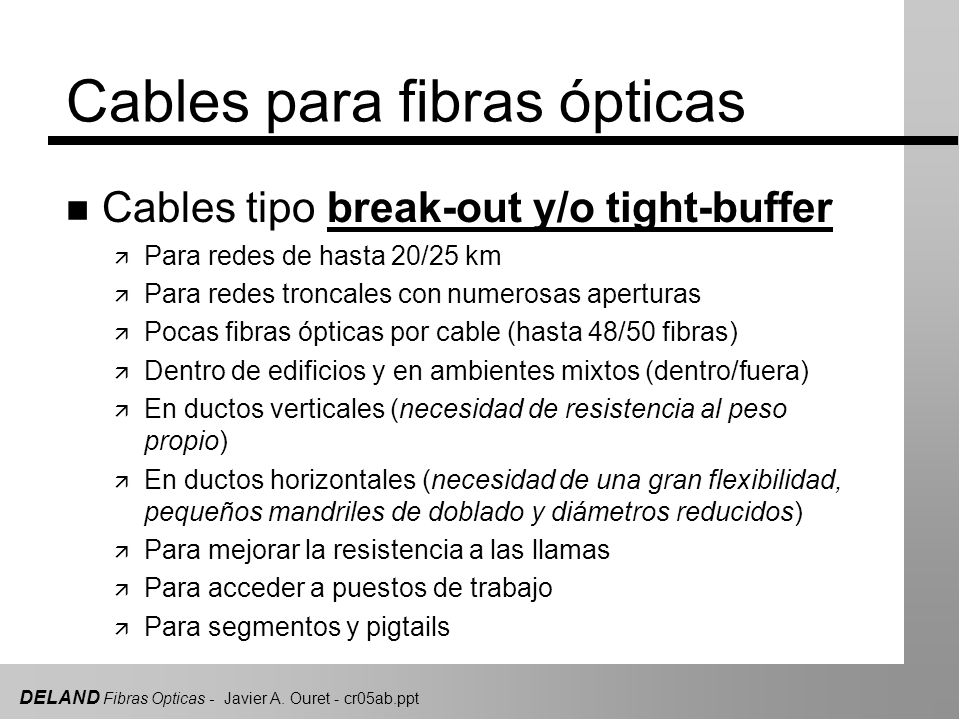

51 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables tipo break-out y/o tight-buffer ä Para redes de hasta 20/25 km ä Para redes troncales con numerosas aperturas ä Pocas fibras ópticas por cable (hasta 48/50 fibras) ä Dentro de edificios y en ambientes mixtos (dentro/fuera) ä En ductos verticales (necesidad de resistencia al peso propio) ä En ductos horizontales (necesidad de una gran flexibilidad, pequeños mandriles de doblado y diámetros reducidos) ä Para mejorar la resistencia a las llamas ä Para acceder a puestos de trabajo ä Para segmentos y pigtails

52 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables tipo break-out y/o tight-buffer ä En ambientes agresivos, en contacto directo con la tierra, altas/bajas temperaturas (sitios con gran amplitud térmica) ä En tendidos aéreos con condiciones climáticas extremas (-45/+85 °C) ä En tendidos aéreos con luces muy extensas ä Necesidad de tendidos dieléctricos ä Ahorro de obras civiles ä Economía en costos de instalación ä Fácil de terminar

53 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables tipo tubo suelto rellenos con gel ä Para redes muy extensas (centenas y miles de km) ä Para tendidos submarinos ä Para atender grandes centros de distribución ä Muchas fibras ópticas por cable (+50 fibras) ä En ambientes externos ä En ductos horizontales extensos

54 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cables para fibras ópticas n Cables tipo tubo suelto rellenos con gel ä En ambientes no muy agresivos, en general requieren mayor protección que los tipo break-out/tight-buffer ä Necesitan obras civiles ä Altos/medianos costos de instalación ä La terminación requiere equipos y mano de obra especializada Las fibras ópticas mantienen casi intactas las condiciones operativas de fábricación ( menor flexibilidad) ä Mayor control de normas

55 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Fibra óptica en tubo suelto Cable sin tensión Cable elongado Cable comprimido

56 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Tipos de conectores n Por su forma de inserción –ST, FC PC / APC, SC PC / APC - DUPLEX –MINI-BNC, D4, FDDI, DIN, SMA, Bicónicos, D4, ESCON, E2000, etc. n Por su forma de retención de la fibra –Epoxy –Crimpeado n Con aplastamiento de fibra n Sin aplastamiento de fibra –Con epoxy pre-incorporado

57 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Tipos de empalmes n fusión –masiva –simple n mecánico –Contacto –Succión –Sellado n acople –plano –PC, APC, SPC, UPC

58 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n Parámetros para evaluar su rendimiento óptico ä Pérdida por inserción(PI): medida de la capacidad para transmitir el nivel de potencia óptica en una unión entre fibras, en la dirección de la transmisión. ä Reflexión o pérdida por retorno(PR): medida de la potencia óptica reflejada en una unión entre fibras y guiada por la fibra en dirección hacia la fuente de luz.

59 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n Parámetros para evaluar su rendimiento óptico ä PI: Afecta fundamentalmente a las transmisiones digitales del orden de unidades y decenas de Mbps (ó Kbps). ä PR: Afecta fundamentalmente a las transmisiones digitales de más de 100 Mbps (sobre todo si hay amplificadores ópticos) y de 1 ó más Gbps. ä PR: Los sistemas de transmisión analógicos en AM son muy sensibles a este parámetro.

60 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Pérdida por inserción

61 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n Parámetros para evaluar su rendimiento óptico ä PI < 0.5 dB (0.25dB) ä PR < - 40 dB

62 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cladding N.A.1 N.A.2 Superficie de referencia c1 c2 < c1 Superficie de referencia d 1 d 2 Núcleo No 1 Núcleo No 2 Conectores y empalmes n PI por problemas de alineación y apertura numérica.

63 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Superficie de referencia Núcleo No 1 Núcleo No 2 x d c Conectores y empalmes n PI por problemas de excentricidad.

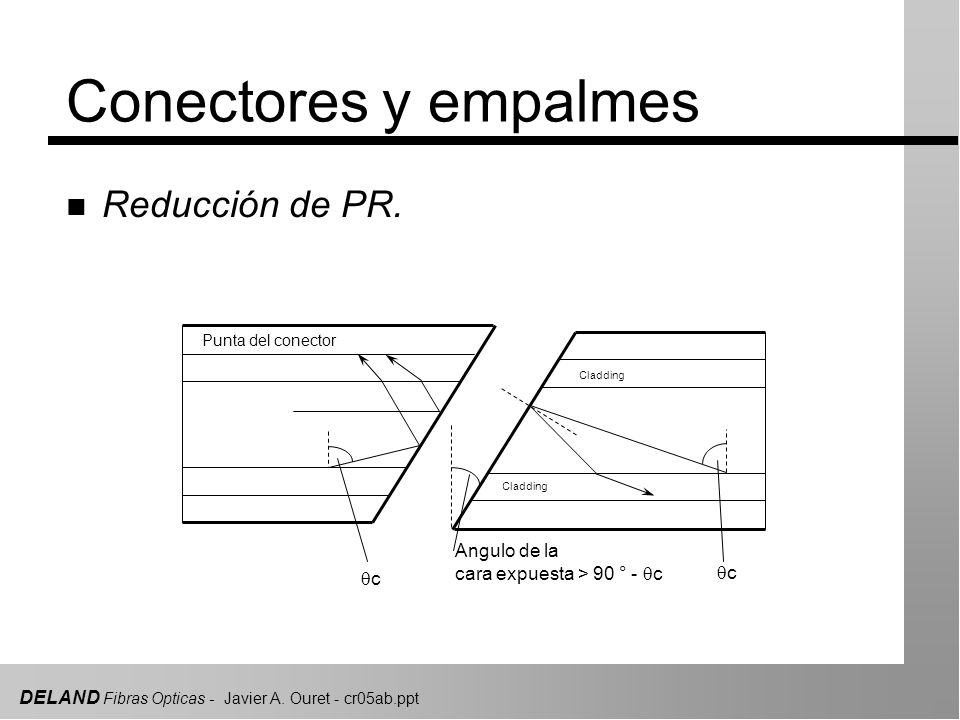

64 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n Reducción de PR. Punta del conector Cladding Angulo de la cara expuesta > 90 ° - c c c

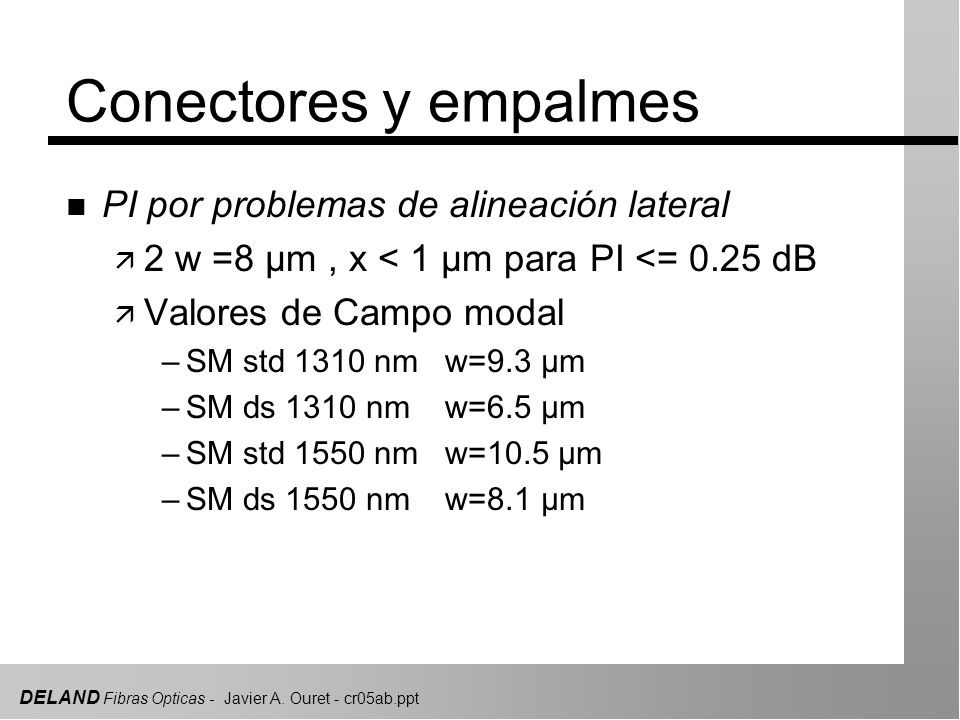

65 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n PI por problemas de alineación lateral

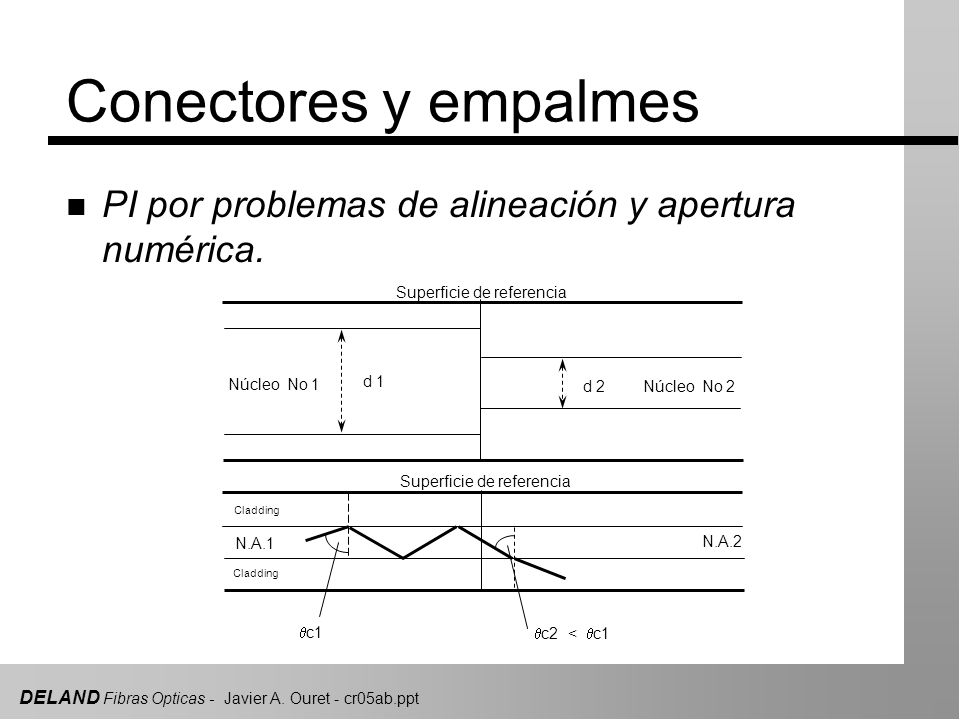

66 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n PI por problemas de alineación lateral ä 2 w =8 µm, x < 1 µm para PI <= 0.25 dB ä Valores de Campo modal –SM std 1310 nm w=9.3 µm –SM ds 1310 nm w=6.5 µm –SM std 1550 nm w=10.5 µm –SM ds 1550 nm w=8.1 µm

67 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n PI por problemas de alineación angular

68 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n PI por problemas de alineación angular (Caso usual en conectores crimpeados)

69 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores y empalmes n PI por problemas de separación de caras.

70 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores n Conectores. Pulidos PC / SPC y UPC.

71 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectores n Conectores. Pulido convexo.

72 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Pérdidas por inserción

73 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Pérdidas acumuladas

74

75 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Otros elementos pasivos n Break-out kit n Fan-out kit n Optical couplers

76 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Enlaces con fibras ópticas en redes de datos n La ubicación de los enlaces es muy variada: n Plantas industriales. n Edificios de oficinas. n Zonas urbanas. n Un mismo enlace puede requerir de varios tipos de tendido: cable subterráneo a cable aéreo, en combinación con cable de interior.

77 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Enlaces con fibras ópticas en redes de datos n Las distancias a recorrer no son muy grandes (usualmente de 1 a 10 Km). n La cantidad de fibras ópticas por cable no supera, en la mayoría de los casos, un valor de 4/6 fibras. n Las condiciones de las etapas de tendido son más rigurosas y variadas, lo que requiere utilizar cables flexibles y muy resistentes. Se busca también no tener que usar mano de obra especializada para el tendido o cables muy rígidos.

78 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Enlaces con fibras ópticas en redes de datos n Las conectores son de fácil colocación y se busca la conectorización directa del extremo de las fibras, evitando el uso de "pigtails" n En redes locales se utilizan equipos emisores con baja potencia y gran apertura numérica, lo que requiere el uso de fibras multimodo.

79 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Enlaces con fibras ópticas en redes de datos n Los tramos van de un equipo de transmisión a un equipo de recepción. n Existe la posibilidad de utilizar derivadores puramente ópticos pero los mismos introducen atenuaciones muy elevadas.

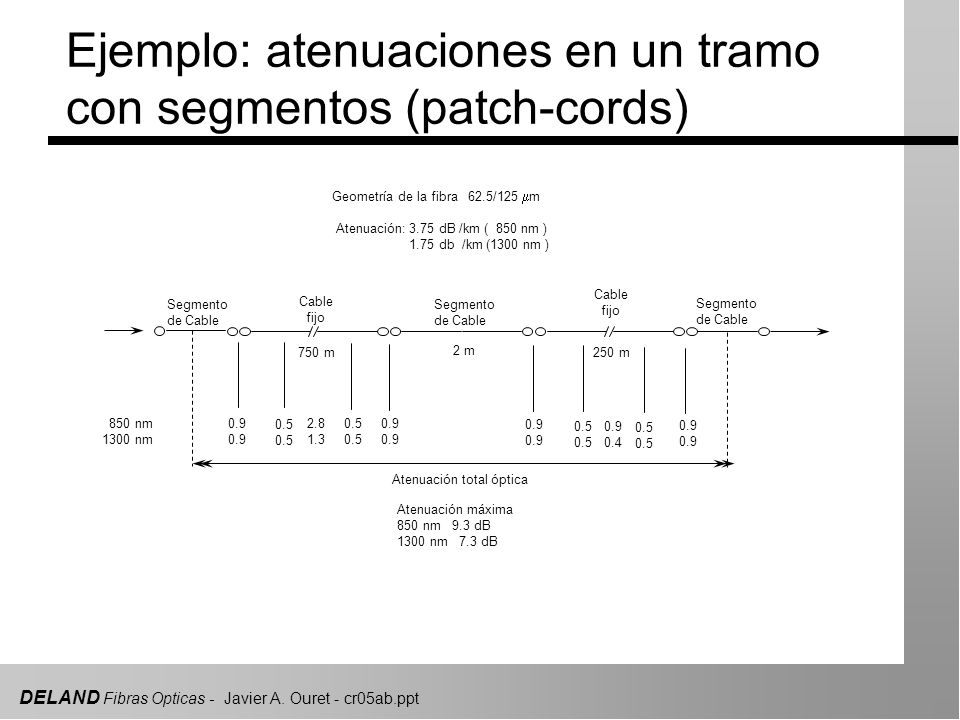

80 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt 850 nm 1300 nm m 2 m 250 m Segmento de Cable Segmento de Cable Segmento de Cable Cable fijo Cable fijo Atenuación total óptica Atenuación máxima 850 nm 9.3 dB 1300 nm 7.3 dB Geometría de la fibra 62.5/125 m Atenuación: 3.75 dB /km ( 850 nm ) 1.75 db /km (1300 nm ) Ejemplo: atenuaciones en un tramo con segmentos (patch-cords)

81 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt m 750 m250 m Atenuación total óptica Atenuación máxima 850 nm 5.7 dB 1300 nm 3.7 dB Segmento Pigtail Segmento Pigtail Cable Fijo Cable Fijo Segmento empalmado 850 nm 1300 nm Ejemplo: atenuaciones en un tramo con pigtails

82 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Aprox. 1.0 m Aprox. 1.0 m PFOC SCOF Sleeved PFOC or SCOF Cable fijo Funda de protección de empalme Caja de terminación Sujeta cable Casquillo de Pigtail Casquillo de cable fijo Sistema de manejo de fibra Ejemplo de ensamble con pigtail a equipos

83 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Aprox. 1.0 m Aprox. 1.0 m PFOC SCOF Sleeved PFOC or SCOF Cable fijo Funda de protección de empalme Casquillo de cable fijo Sistema de manejo de fibra Acople Ejemplo de ensamble con acople

84 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Medición de parámetros n Microscopios n Fuentes de luz con long. de onda estabilizada n Medidores de potencia óptica n Atenuadores n Medidores de pérdida por retorno n Medidores de pérdida por inserción

85 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Medición de parámetros n Interferómetro n Optical Time Domain Refractometer (OTDR)

86 REFLEXION EN PANEL FRONTAL DEL OTDR EMPALME MECANICO (REFLECTIVO) EMPALME POR FUSION (NO REFLECTIVO) CONECTOR FINAL (REFLECTIVO) RUIDO DE BASE Gráfico de un OTDR

87 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Cierre n Una instalación de fibra óptica debe durar decenas de años ya que no corre contra los avances de la tecnología. n El control de calidad requiere de algunos conocimientos teóricos.

88 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Transparencias

89 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Apuntes

90 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Transparencias complementarias

91 DELAND Fibras Opticas - Javier A. Ouret - cr05ab.ppt Conectorizado y mediciones
