CLASIFICACIÓN Y APLICACIÓN

CLASIFICACIÓN Y APLICACIÓN
VARIADORES DE VELOCIDAD Y FILTROS CLASIFICACIÓN Y APLICACIÓN

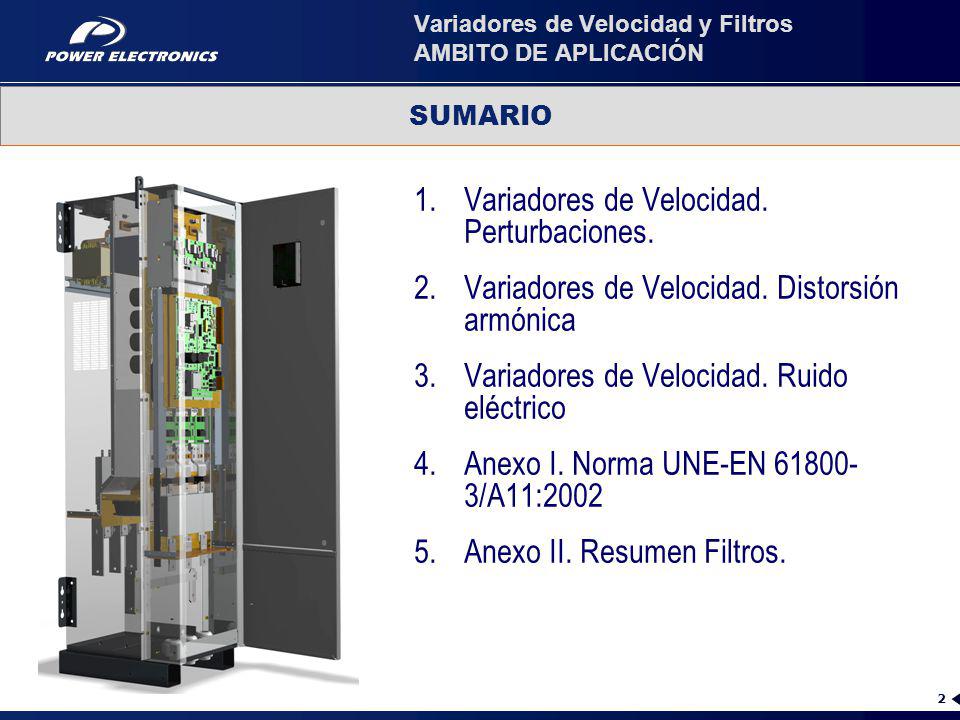

Variadores de Velocidad y Filtros AMBITO DE APLICACIÓN
SUMARIO Variadores de Velocidad. Perturbaciones. Variadores de Velocidad. Distorsión armónica Variadores de Velocidad. Ruido eléctrico Anexo I. Norma UNE-EN /A11:2002 Anexo II. Resumen Filtros.

Variadores de Velocidad PERTURBACIONES
1

PERTURBACIONES GENERADAS POR LOS VARIADORES

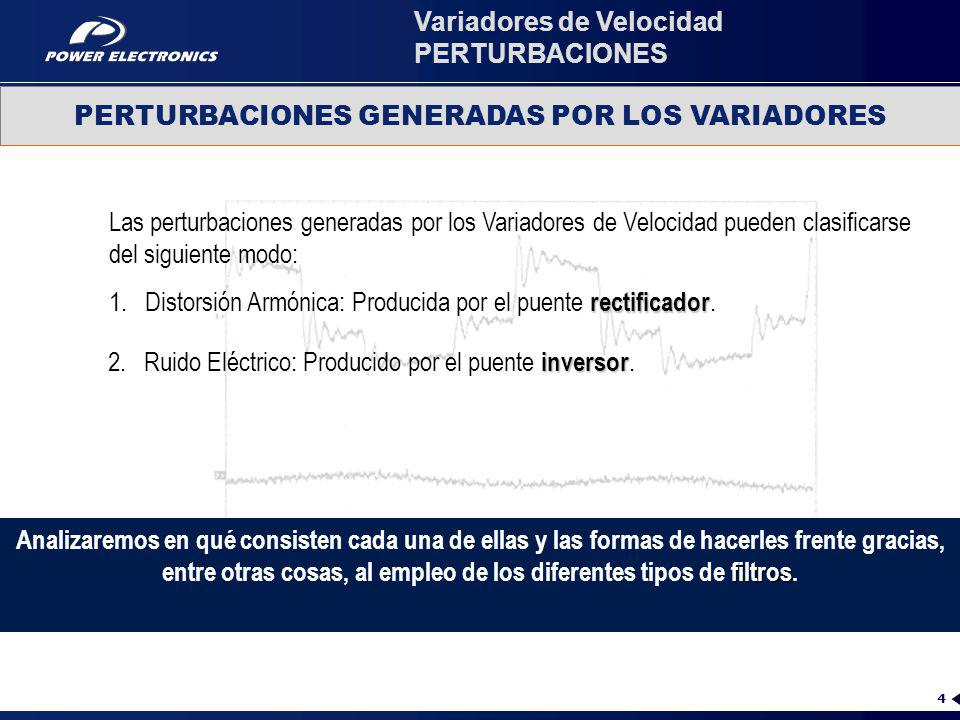

Variadores de Velocidad PERTURBACIONES PERTURBACIONES GENERADAS POR LOS VARIADORES Las perturbaciones generadas por los Variadores de Velocidad pueden clasificarse del siguiente modo: Distorsión Armónica: Producida por el puente rectificador. Ruido Eléctrico: Producido por el puente inversor. Analizaremos en qué consisten cada una de ellas y las formas de hacerles frente gracias, entre otras cosas, al empleo de los diferentes tipos de filtros.

Variadores de Velocidad DISTORSIÓN ARMÓNICA
2

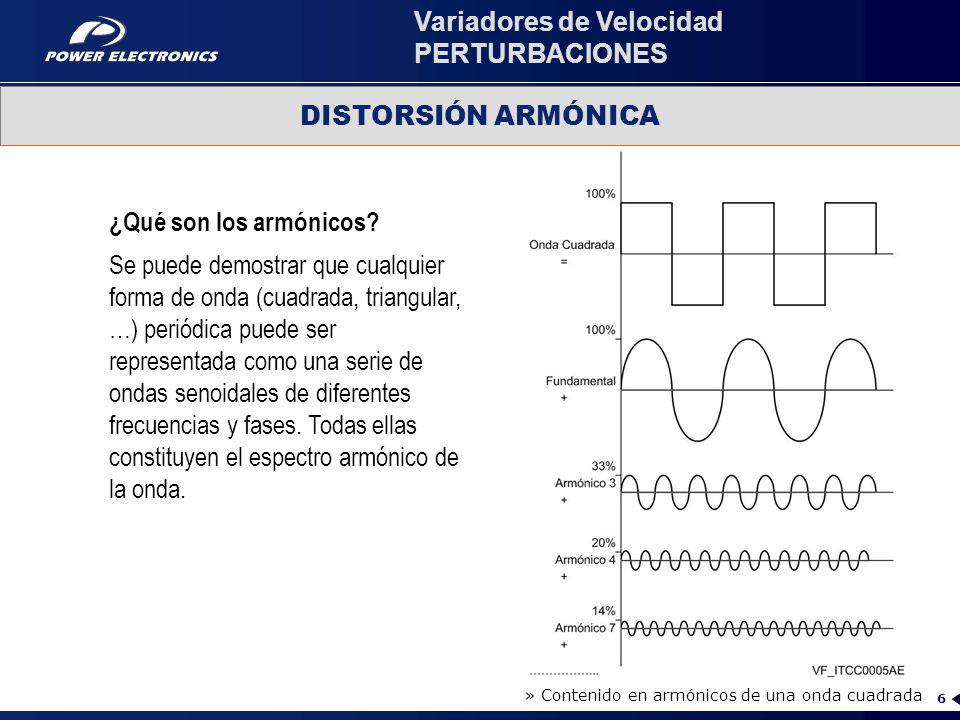

DISTORSIÓN ARMÓNICA ¿Qué son los armónicos? Se puede demostrar que cualquier forma de onda (cuadrada, triangular, …) periódica puede ser representada como una serie de ondas senoidales de diferentes frecuencias y fases. Todas ellas constituyen el espectro armónico de la onda. » Contenido en armónicos de una onda cuadrada

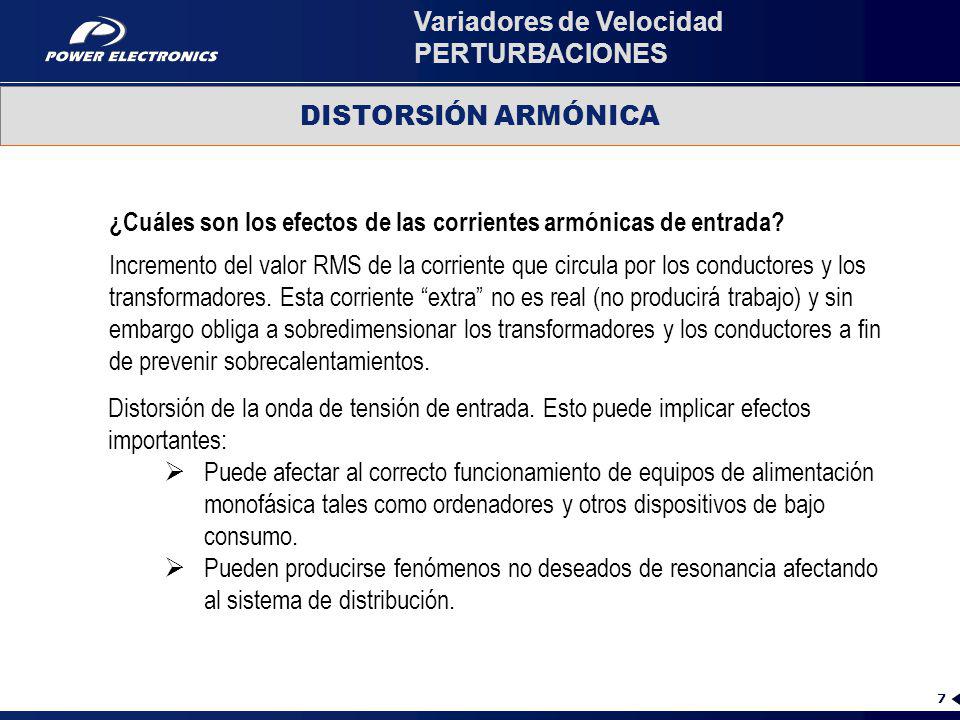

DISTORSIÓN ARMÓNICA ¿Cuáles son los efectos de las corrientes armónicas de entrada? Incremento del valor RMS de la corriente que circula por los conductores y los transformadores. Esta corriente “extra” no es real (no producirá trabajo) y sin embargo obliga a sobredimensionar los transformadores y los conductores a fin de prevenir sobrecalentamientos. Distorsión de la onda de tensión de entrada. Esto puede implicar efectos importantes: Puede afectar al correcto funcionamiento de equipos de alimentación monofásica tales como ordenadores y otros dispositivos de bajo consumo. Pueden producirse fenómenos no deseados de resonancia afectando al sistema de distribución.

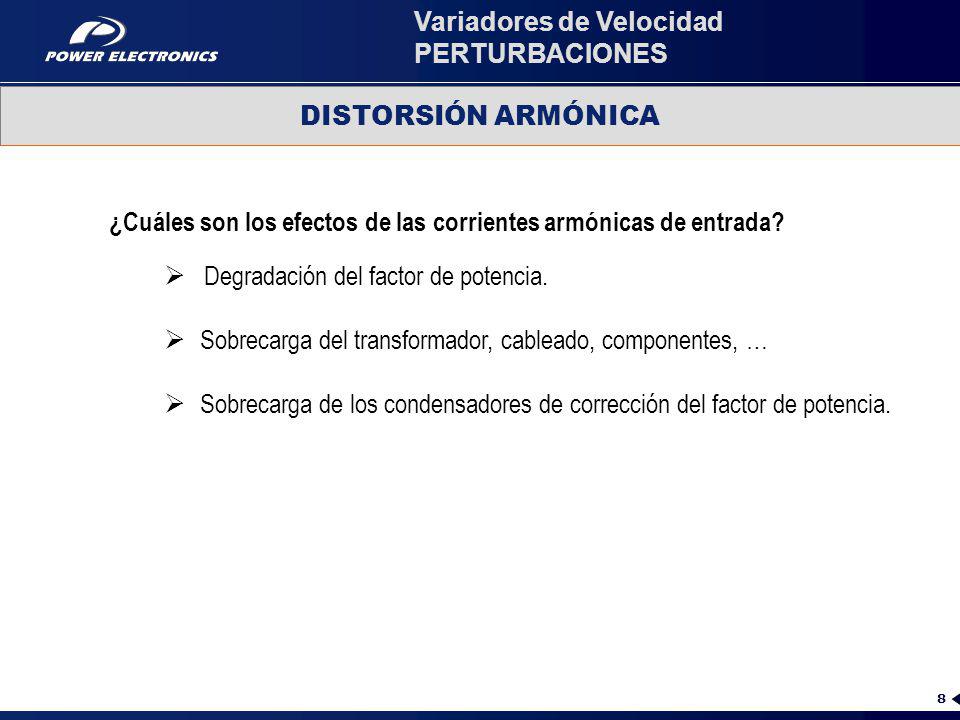

DISTORSIÓN ARMÓNICA ¿Cuáles son los efectos de las corrientes armónicas de entrada? Degradación del factor de potencia. Sobrecarga del transformador, cableado, componentes, … Sobrecarga de los condensadores de corrección del factor de potencia.

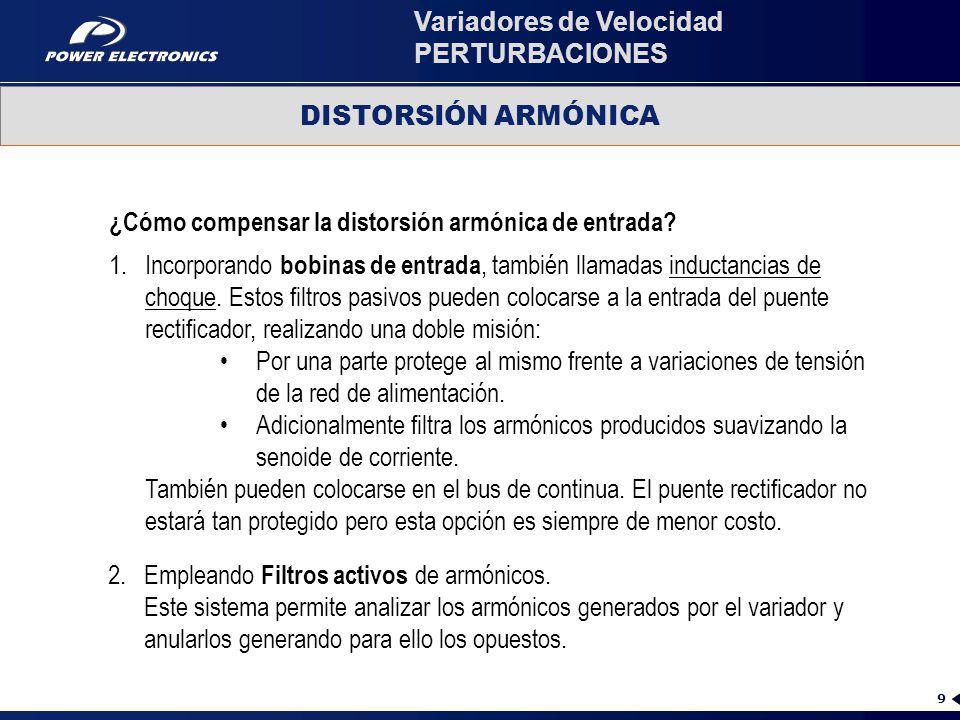

DISTORSIÓN ARMÓNICA ¿Cómo compensar la distorsión armónica de entrada? Incorporando bobinas de entrada, también llamadas inductancias de choque. Estos filtros pasivos pueden colocarse a la entrada del puente rectificador, realizando una doble misión: Por una parte protege al mismo frente a variaciones de tensión de la red de alimentación. Adicionalmente filtra los armónicos producidos suavizando la senoide de corriente. También pueden colocarse en el bus de continua. El puente rectificador no estará tan protegido pero esta opción es siempre de menor costo. Empleando Filtros activos de armónicos. Este sistema permite analizar los armónicos generados por el variador y anularlos generando para ello los opuestos.

DISTORSIÓN ARMÓNICA ¿Cómo compensar la distorsión armónica de entrada? Instalando un sistema de distribución de 12 pulsos. Si repartimos la entrada rectificadora del equipo conversor de potencia entre dos puentes rectificadores y las tensiones de entrada de cada puente están desfasadas 30º eléctricos entre sí, teóricamente podemos eliminar todos los armónicos inferiores al 11. Para ello se requiere un transformador de doble secundario. Un secundario conectado en estrella y el otro secundario en triángulo. Cada secundario alimentará la mitad de la carga, de modo que sus corrientes permanezcan desfasadas 30º Se puede demostrar entonces que los armónicos 5 y 7 se han eliminado.

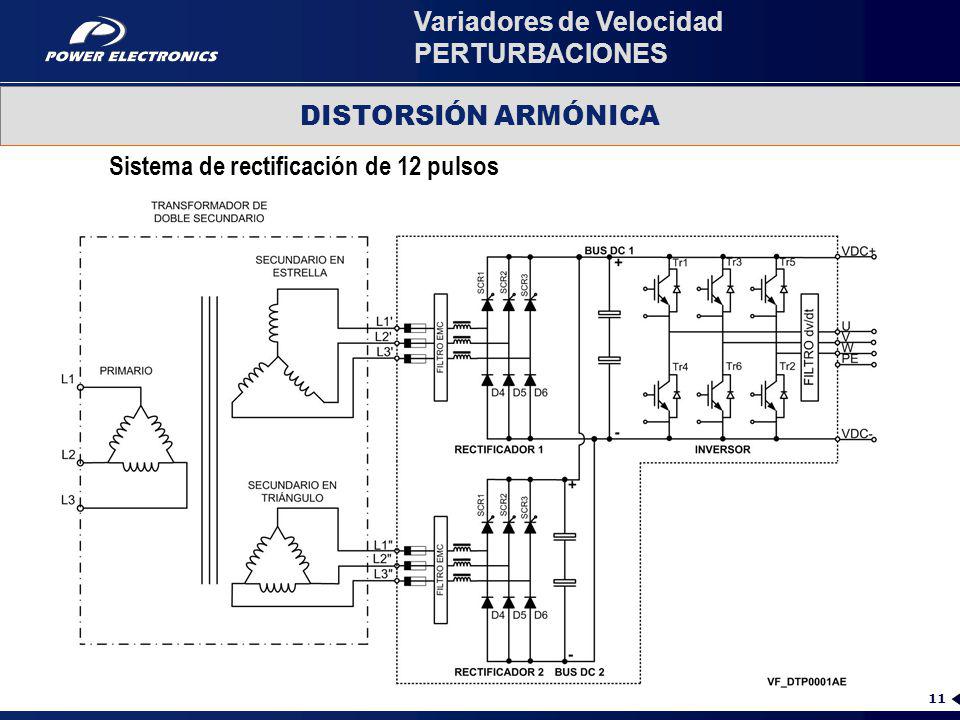

DISTORSIÓN ARMÓNICA Sistema de rectificación de 12 pulsos

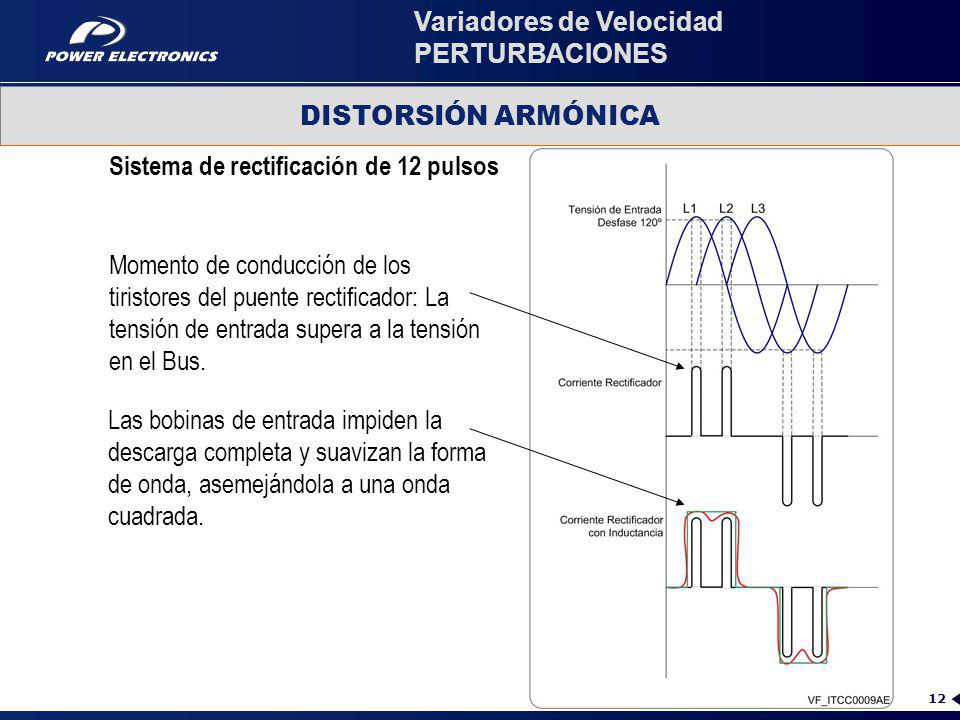

DISTORSIÓN ARMÓNICA Sistema de rectificación de 12 pulsos Momento de conducción de los tiristores del puente rectificador: La tensión de entrada supera a la tensión en el Bus. Las bobinas de entrada impiden la descarga completa y suavizan la forma de onda, asemejándola a una onda cuadrada.

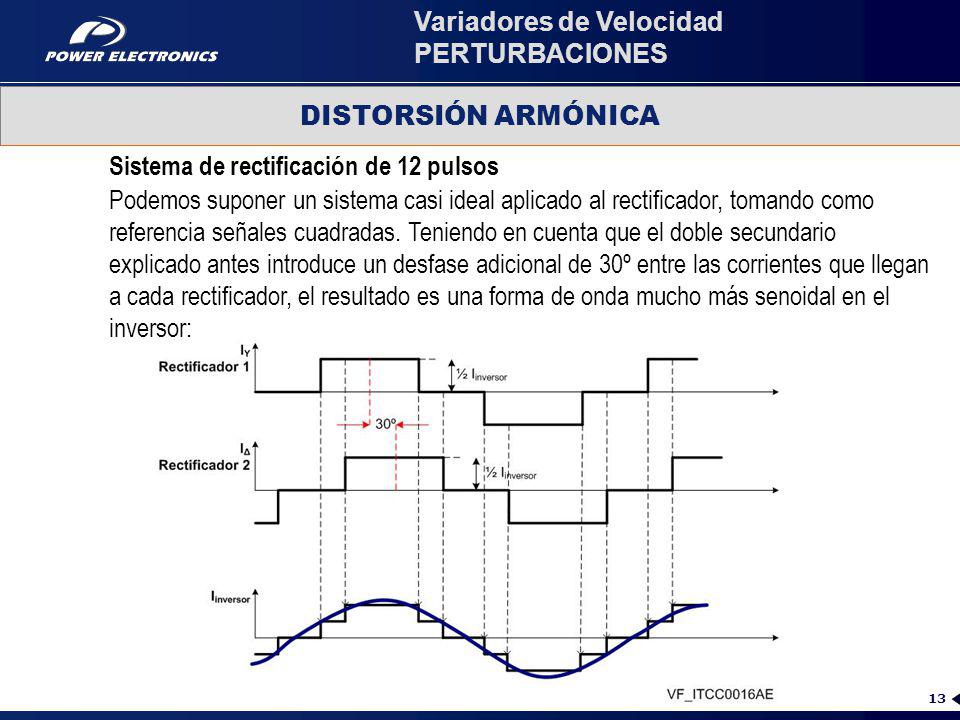

DISTORSIÓN ARMÓNICA Sistema de rectificación de 12 pulsos Podemos suponer un sistema casi ideal aplicado al rectificador, tomando como referencia señales cuadradas. Teniendo en cuenta que el doble secundario explicado antes introduce un desfase adicional de 30º entre las corrientes que llegan a cada rectificador, el resultado es una forma de onda mucho más senoidal en el inversor:

Variadores de Velocidad RUIDO ELÉCTRICO
3

El ruido eléctrico está producido por el puente inversor. Es debido a la interrupción de la señal de corriente por la conmutación en el estado de los tiristores (cambio de conducción a OFF y viceversa). Por este motivo la señal de ruido es una señal de corriente de alta frecuencia que se acopla a la señal de corriente que circula por el equipo y hacia el motor y adicionalmente puede ser emitida. Hay que hacer frente por tanto a dos tipos de emisiones: Conducidas Radiadas

RUIDO ELÉCTRICO RADIADO El ruido eléctrico RADIADO será atenuado teniendo en cuenta: Empleo de conducciones metálicas. Empleo de cables apantallados. El propio envolvente del variador metálico ayudará en la minimización de este efecto. » Apantallamiento de cables de potencia

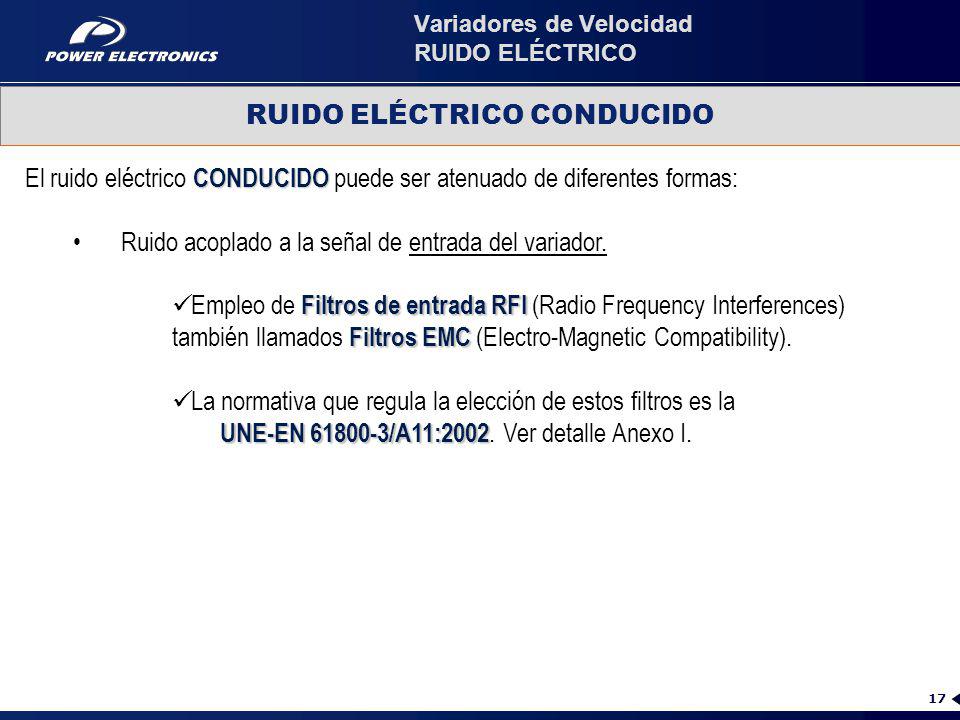

RUIDO ELÉCTRICO CONDUCIDO El ruido eléctrico CONDUCIDO puede ser atenuado de diferentes formas: Ruido acoplado a la señal de entrada del variador. Empleo de Filtros de entrada RFI (Radio Frequency Interferences) también llamados Filtros EMC (Electro-Magnetic Compatibility). La normativa que regula la elección de estos filtros es la UNE-EN /A11:2002. Ver detalle Anexo I.

RUIDO ELÉCTRICO CONDUCIDO El ruido eléctrico CONDUCIDO puede ser atenuado de diferentes formas: Ruido acoplado en la corriente que circula hacia el motor. Empleo de Ferritas de Salida en Modo Común, en el caso de que el ruido acoplado sea en modo común, esto es, acoplado en las capacidades existentes entre las fases y tierra y también entre los bobinados del motor y tierra. Este ruido es el causante de daños en los cojinetes. Empleo de Filtros de Salida dV/dt, en el caso de que el ruido acoplado sea en modo diferencial, esto es, acoplado en las capacidades existentes entre las distintas fases. Este ruido producirá perforaciones en el aislamiento y también incrementa el dV/dt. Estos filtros pueden ser: Inductancias de salida (bobinas de salida en serie, una por fase) Toroides de Polvo de Hierro, en todas las fases de salida.

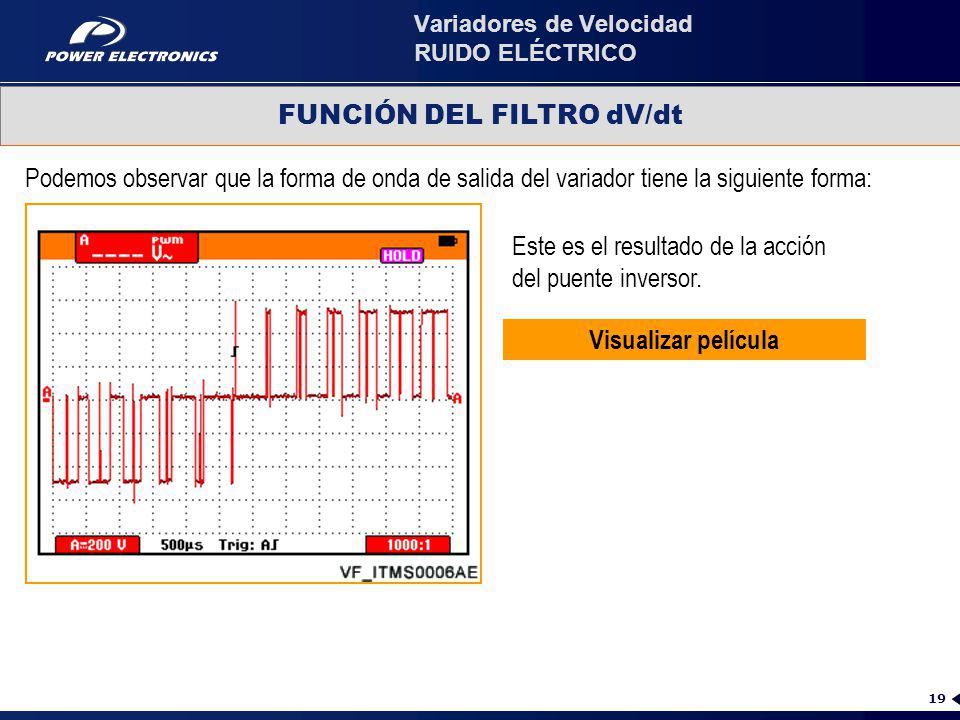

FUNCIÓN DEL FILTRO dV/dt Podemos observar que la forma de onda de salida del variador tiene la siguiente forma: Este es el resultado de la acción del puente inversor. Visualizar película

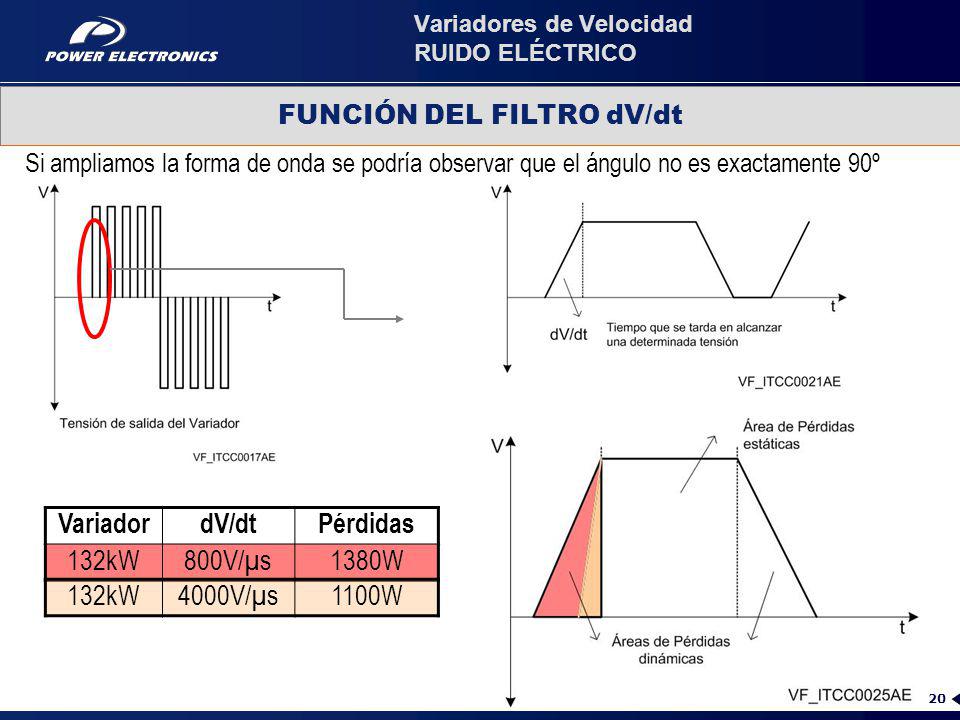

FUNCIÓN DEL FILTRO dV/dt Si ampliamos la forma de onda se podría observar que el ángulo no es exactamente 90º Variador dV/dt Pérdidas 132kW 800V/µs 1380W 132kW 4000V/µs 1100W

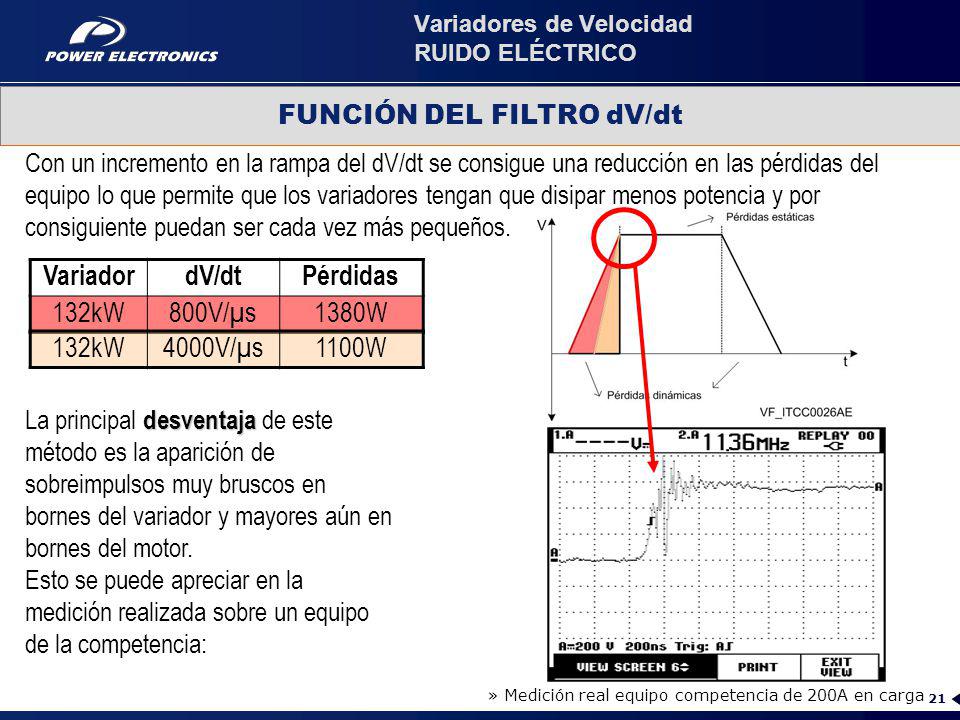

FUNCIÓN DEL FILTRO dV/dt Con un incremento en la rampa del dV/dt se consigue una reducción en las pérdidas del equipo lo que permite que los variadores tengan que disipar menos potencia y por consiguiente puedan ser cada vez más pequeños. Variador dV/dt Pérdidas 132kW 800V/µs 1380W 132kW 4000V/µs 1100W La principal desventaja de este método es la aparición de sobreimpulsos muy bruscos en bornes del variador y mayores aún en bornes del motor. Esto se puede apreciar en la medición realizada sobre un equipo de la competencia: » Medición real equipo competencia de 200A en carga

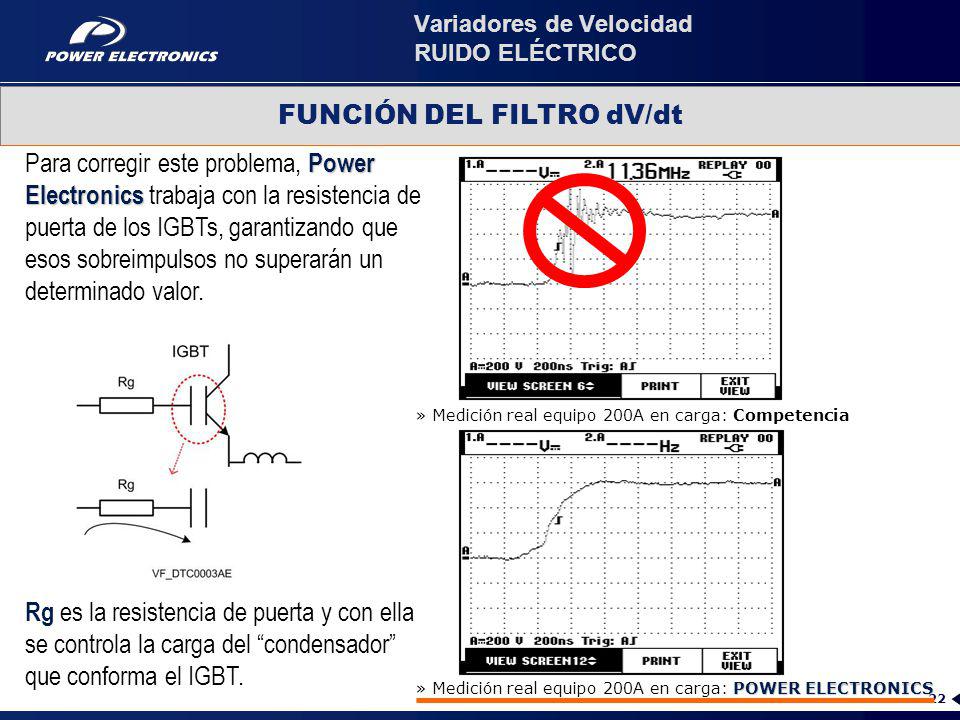

FUNCIÓN DEL FILTRO dV/dt Para corregir este problema, Power Electronics trabaja con la resistencia de puerta de los IGBTs, garantizando que esos sobreimpulsos no superarán un determinado valor. » Medición real equipo 200A en carga: Competencia Rg es la resistencia de puerta y con ella se controla la carga del “condensador” que conforma el IGBT. » Medición real equipo 200A en carga: POWER ELECTRONICS

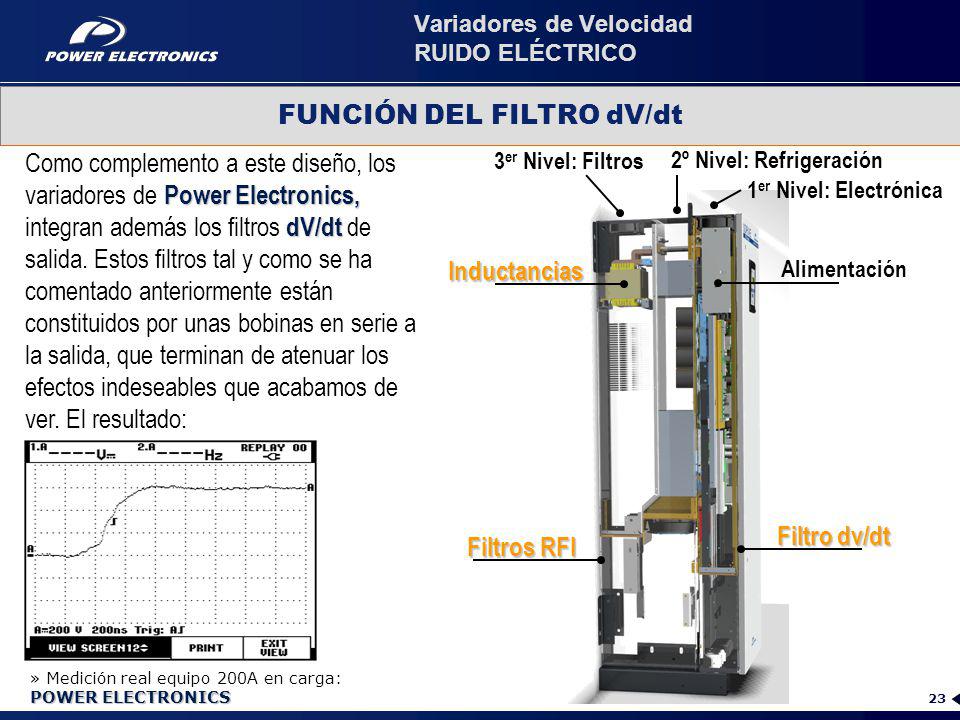

FUNCIÓN DEL FILTRO dV/dt Como complemento a este diseño, los variadores de Power Electronics, integran además los filtros dV/dt de salida. Estos filtros tal y como se ha comentado anteriormente están constituidos por unas bobinas en serie a la salida, que terminan de atenuar los efectos indeseables que acabamos de ver. El resultado: 3er Nivel: Filtros 2º Nivel: Refrigeración 1er Nivel: Electrónica Inductancias Alimentación Filtro dv/dt Filtros RFI » Medición real equipo 200A en carga: POWER ELECTRONICS

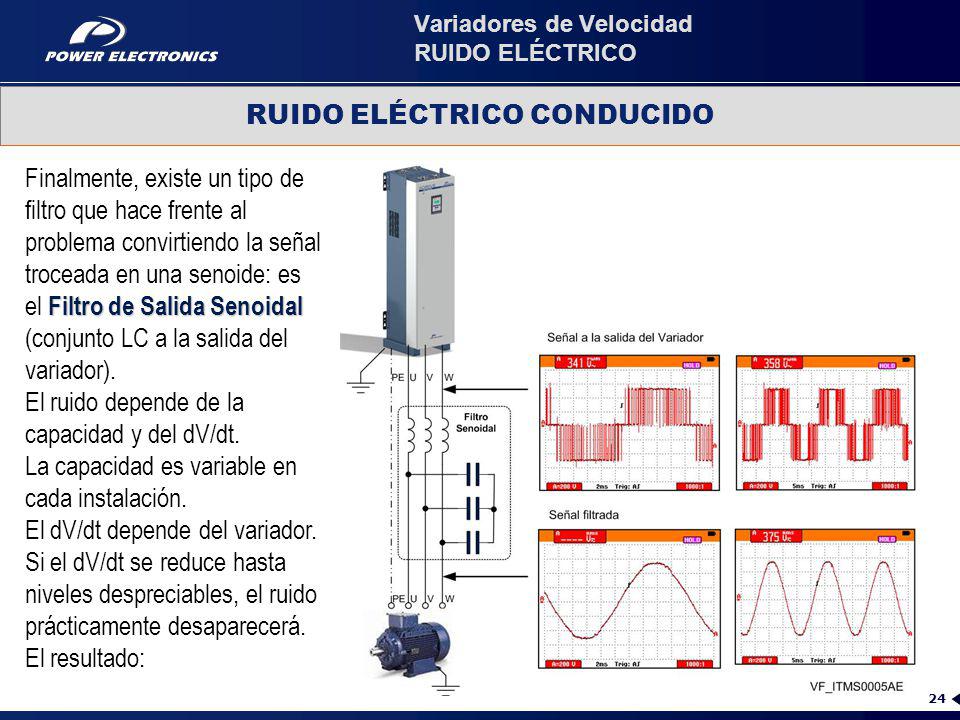

RUIDO ELÉCTRICO CONDUCIDO Finalmente, existe un tipo de filtro que hace frente al problema convirtiendo la señal troceada en una senoide: es el Filtro de Salida Senoidal (conjunto LC a la salida del variador). El ruido depende de la capacidad y del dV/dt. La capacidad es variable en cada instalación. El dV/dt depende del variador. Si el dV/dt se reduce hasta niveles despreciables, el ruido prácticamente desaparecerá. El resultado:

Anexo I Norma UNE-EN 61800-3/A11:2002
4

Anexo I COMPATIBILIDAD ELECTROMAGNÉTICA

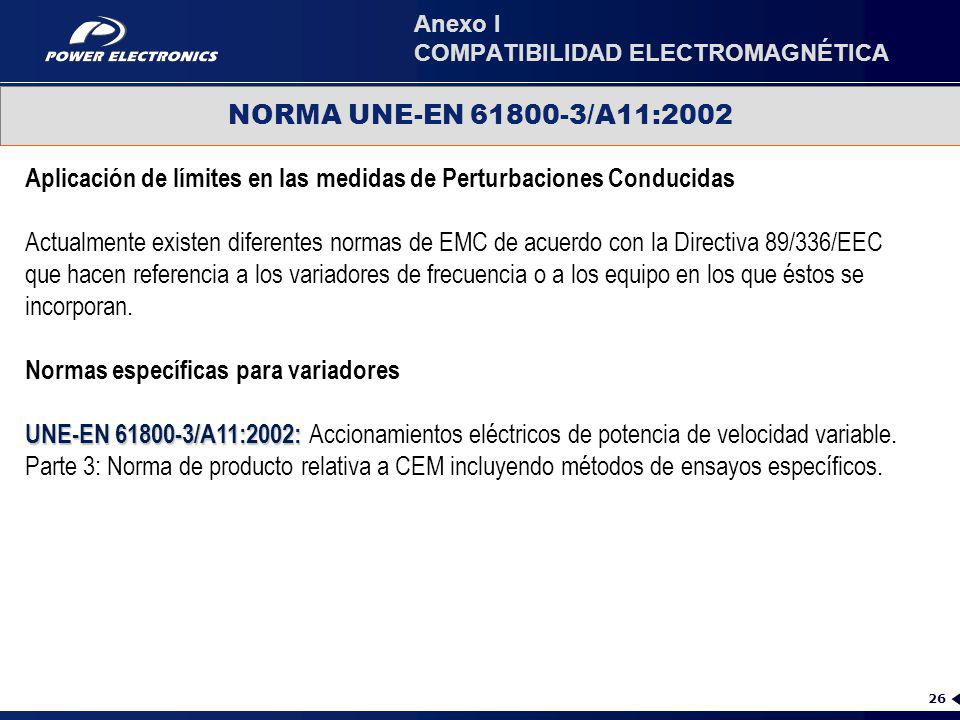

NORMA UNE-EN /A11:2002 Aplicación de límites en las medidas de Perturbaciones Conducidas Actualmente existen diferentes normas de EMC de acuerdo con la Directiva 89/336/EEC que hacen referencia a los variadores de frecuencia o a los equipo en los que éstos se incorporan. Normas específicas para variadores UNE-EN /A11:2002: Accionamientos eléctricos de potencia de velocidad variable. Parte 3: Norma de producto relativa a CEM incluyendo métodos de ensayos específicos.

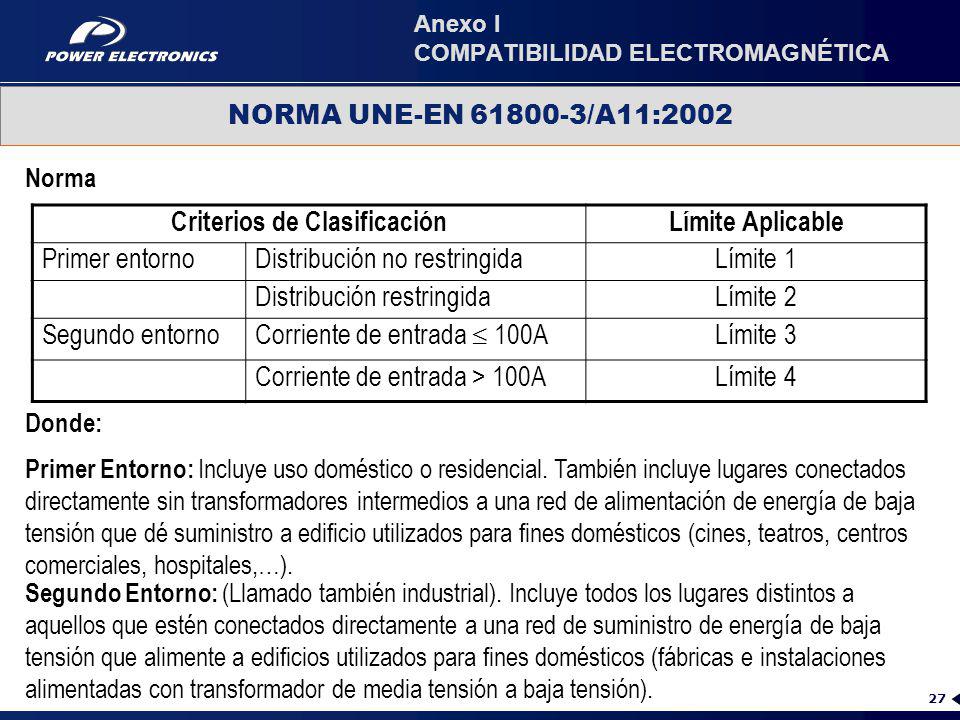

NORMA UNE-EN /A11:2002 Norma Criterios de Clasificación Límite Aplicable Primer entorno Distribución no restringida Límite 1 Distribución restringida Límite 2 Segundo entorno Corriente de entrada  100A Límite 3 Corriente de entrada > 100A Límite 4 Donde: Primer Entorno: Incluye uso doméstico o residencial. También incluye lugares conectados directamente sin transformadores intermedios a una red de alimentación de energía de baja tensión que dé suministro a edificio utilizados para fines domésticos (cines, teatros, centros comerciales, hospitales,…). Segundo Entorno: (Llamado también industrial). Incluye todos los lugares distintos a aquellos que estén conectados directamente a una red de suministro de energía de baja tensión que alimente a edificios utilizados para fines domésticos (fábricas e instalaciones alimentadas con transformador de media tensión a baja tensión).

NORMA UNE-EN /A11:2002 Norma Criterios de Clasificación Límite Aplicable Primer entorno Distribución no restringida Límite 1 Distribución restringida Límite 2 Segundo entorno Corriente de entrada  100A Límite 3 Corriente de entrada > 100A Límite 4 Donde: Distribución No Restringida: Modalidad de comercialización en la que el suministro del equipo no depende de la competencia del cliente o usuario en cuestiones de EMC para la aplicación de los accionamientos. Distribución Restringida: Modalidad de comercialización en la que el fabricante limita el suministro del equipo a aquellos suministradores, clientes o usuarios que de forma independiente o conjunta tengan competencia técnica sobre los requisitos de EMC relativos a la aplicación de los accionamientos.

Anexo II Resumen Filtros
5

Anexo II RESUMEN FILTROS
TIPOS DE FILTROS Resumiendo: Filtro pasivo: Bobinas de Entrada (Inductancia de Choque) Bobina en el Bus DC Distorsión Armónica Bobina Trifásica de Entrada Filtros Activos Conducciones metálicas Radiado Cables apantallados Envolventes metálicas Filtro EMC (o RFI) de Entrada. Para ruido acoplado en la señal de entrada Ferritas de Salida en Modo Común. Para ruido acoplado en la señal hacia el motor. Ruido Eléctrico Inductancias de Salida en serie (1 por fase) Filtro de Salida dV/dt (ruido en modo diferencial) Conducido Toroides de Polvo de Hierro (1 por fase) Filtro de Salida Senoidal (conjunto LC)

Gracias por su atención
Presentación VARIADORES DE VELOCIDAD Y FILTROS Clasificación y Aplicación Realización Pilar Navarro Organización Departamento de Marketing ©2006 Power Electronics España , S.L.
