Integrantes: Andy Paredes Veizan Saleck Marquez Lozano Jhon Ortega Jerez Docente: Ing. FelixPinto Turno: Trabajo Ing. De Telecomunicaciones Gestión 01/2012.

Presentaciones similares


Presentación del tema: "Integrantes: Andy Paredes Veizan Saleck Marquez Lozano Jhon Ortega Jerez Docente: Ing. FelixPinto Turno: Trabajo Ing. De Telecomunicaciones Gestión 01/2012."— Transcripción de la presentación:

1 Integrantes: Andy Paredes Veizan Saleck Marquez Lozano Jhon Ortega Jerez Docente: Ing. FelixPinto Turno: Trabajo Ing. De Telecomunicaciones Gestión 01/2012

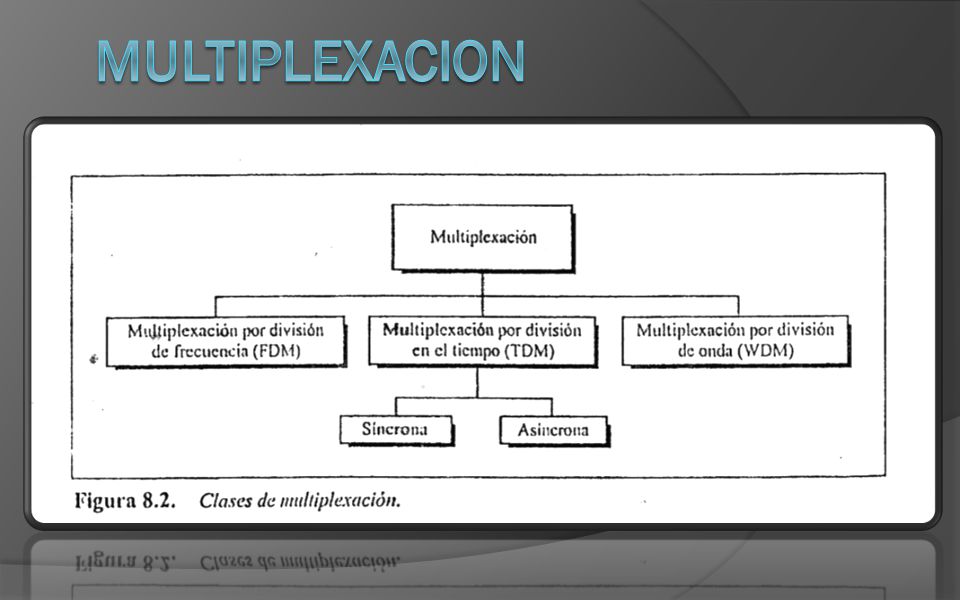

2

3

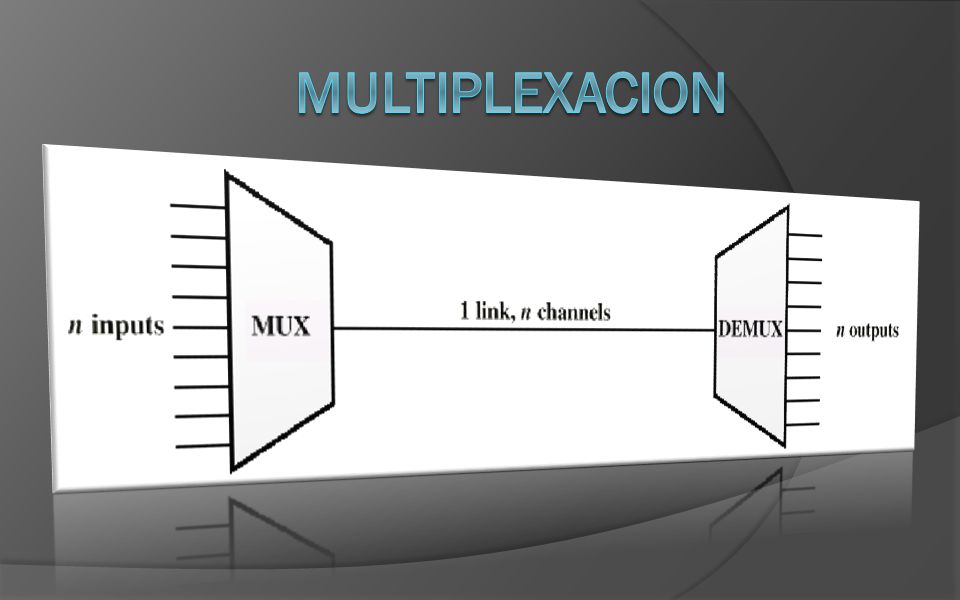

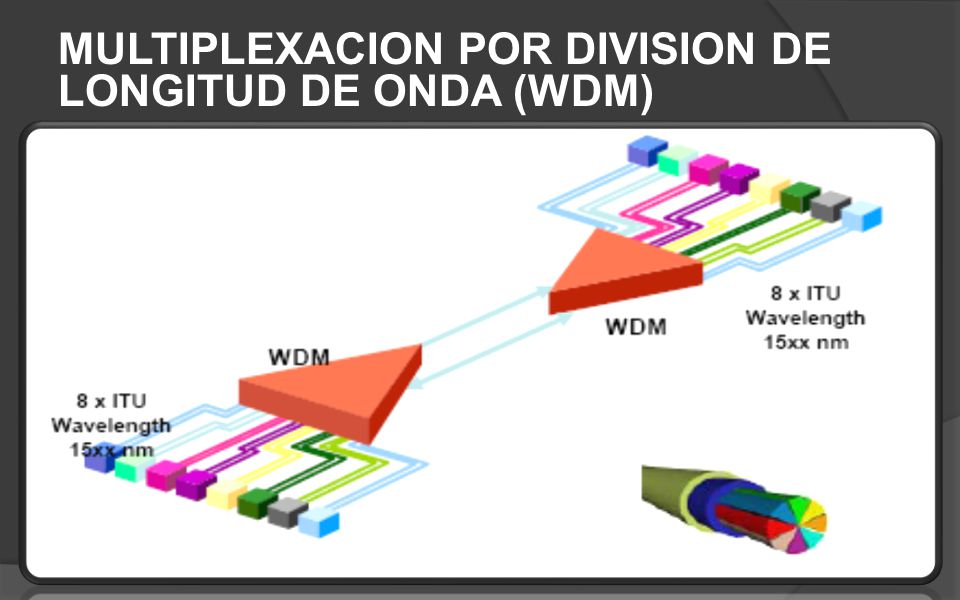

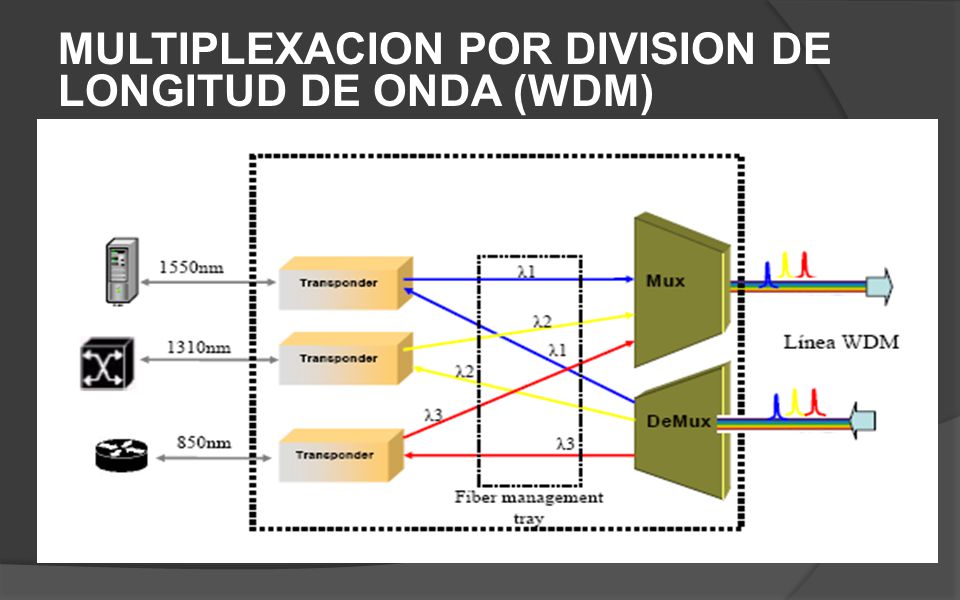

4 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)

5

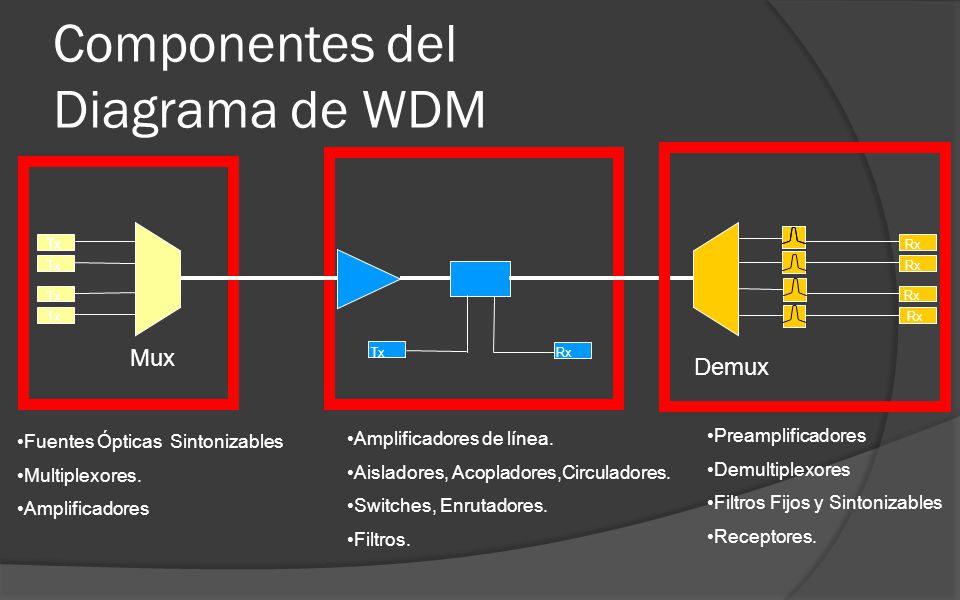

6 Fuentes Ópticas Sintonizables Multiplexores. Amplificadores Amplificadores de línea. Aisladores, Acopladores,Circuladores. Switches, Enrutadores. Filtros. Componentes del Diagrama de WDM TxRx Tx Mux Rx Demux Preamplificadores Demultiplexores Filtros Fijos y Sintonizables Receptores.

7 Fuentes Lásers Láser Fabry-Perot. Funciona en la segunda y tercera ventana, en conexiones de corta y media distancia. Ancho espectral 3-20 nm

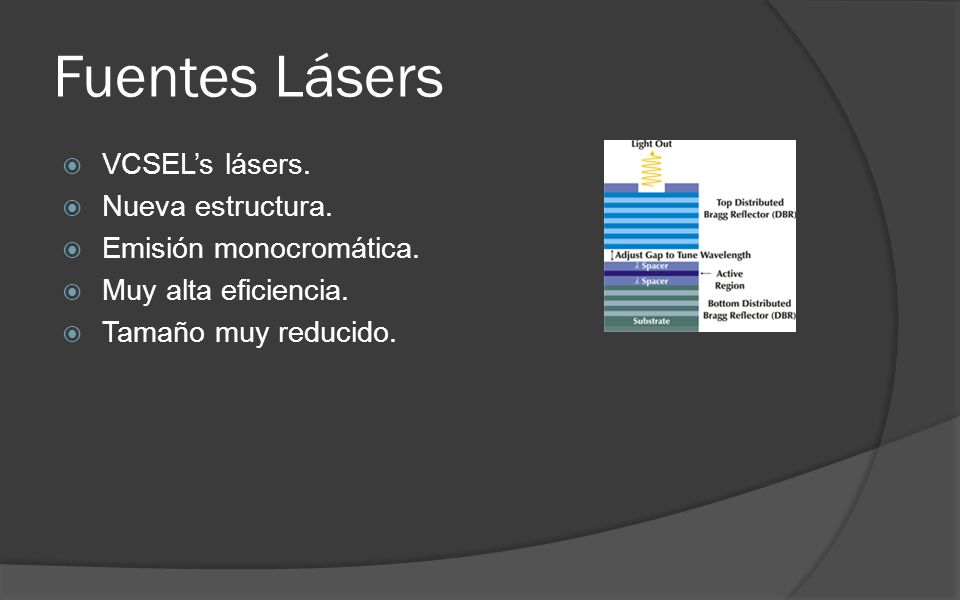

8 Fuentes Lásers VCSELs lásers. Nueva estructura. Emisión monocromática. Muy alta eficiencia. Tamaño muy reducido.

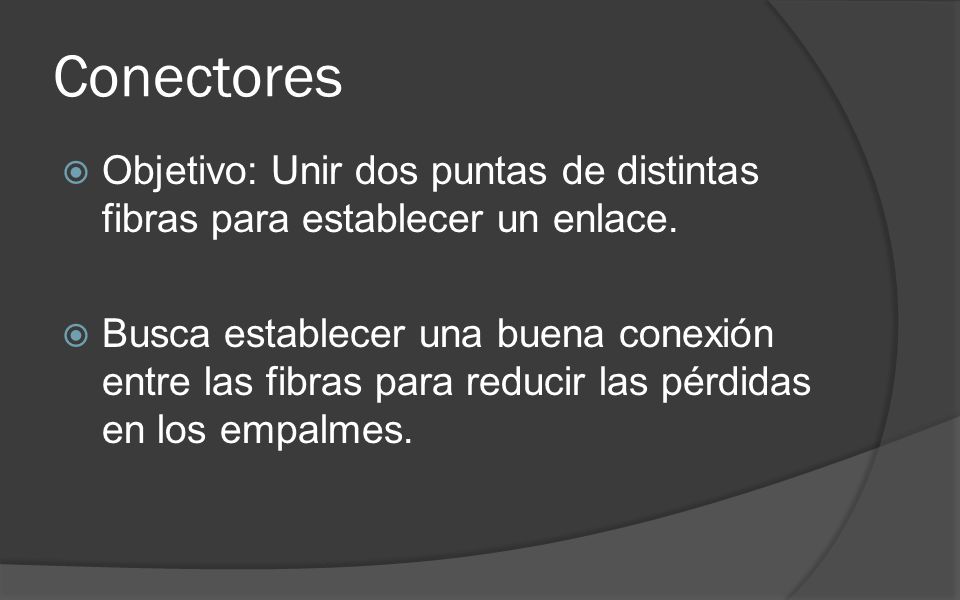

9 Conectores Objetivo: Unir dos puntas de distintas fibras para establecer un enlace. Busca establecer una buena conexión entre las fibras para reducir las pérdidas en los empalmes.

10

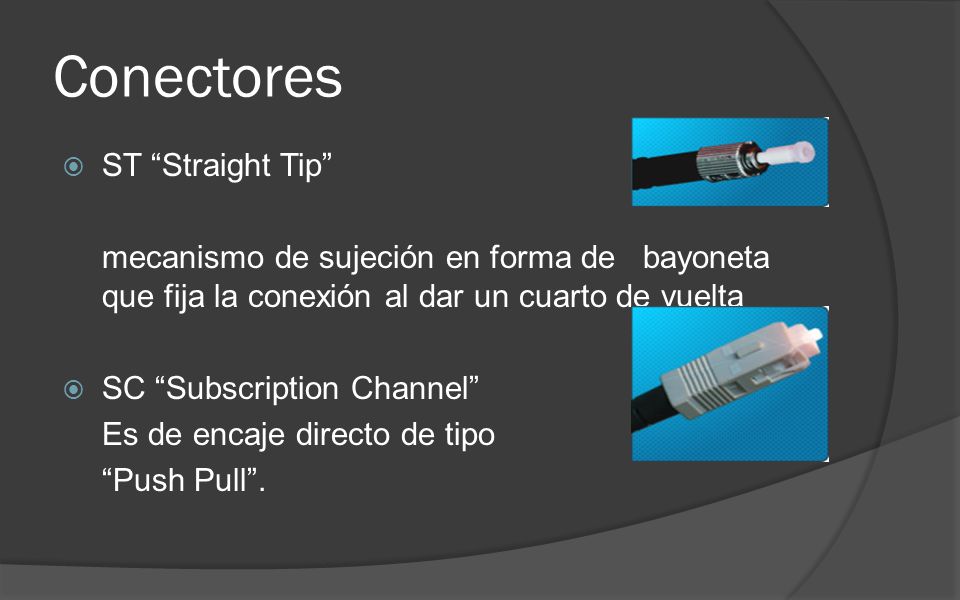

11 Conectores ST Straight Tip mecanismo de sujeción en forma de bayoneta que fija la conexión al dar un cuarto de vuelta SC Subscription Channel Es de encaje directo de tipo Push Pull.

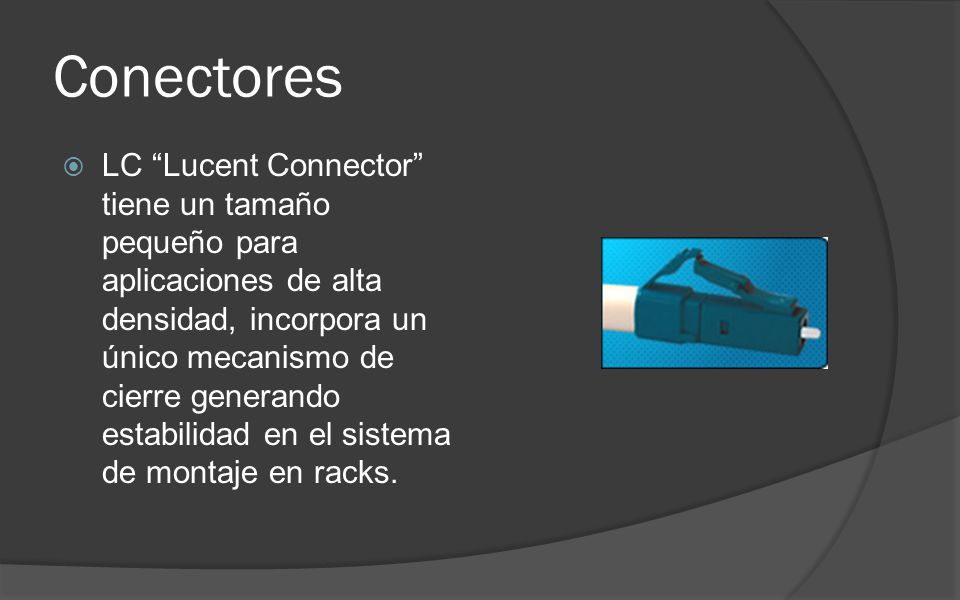

12 Conectores LC Lucent Connector tiene un tamaño pequeño para aplicaciones de alta densidad, incorpora un único mecanismo de cierre generando estabilidad en el sistema de montaje en racks.

13

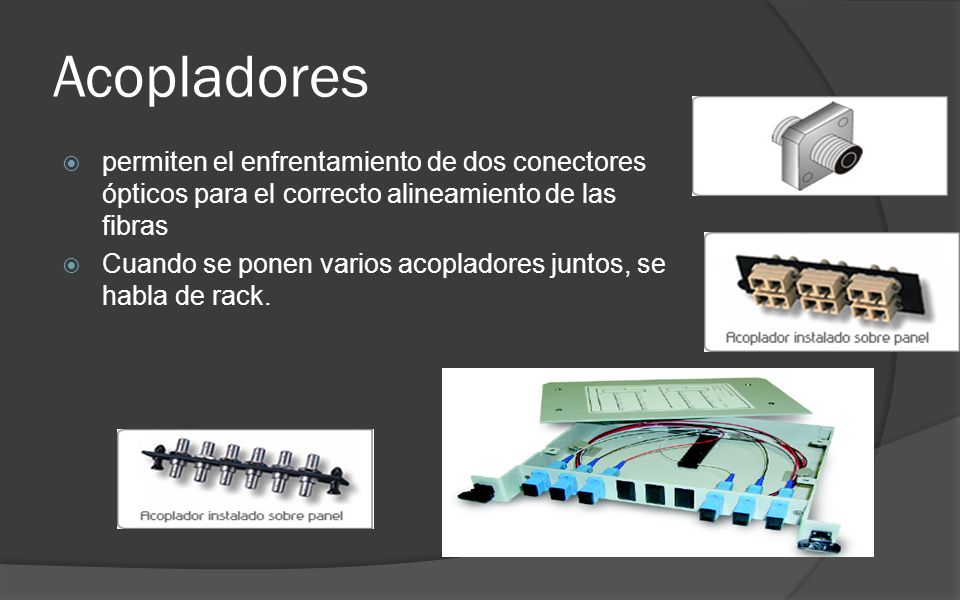

14 Acopladores permiten el enfrentamiento de dos conectores ópticos para el correcto alineamiento de las fibras Cuando se ponen varios acopladores juntos, se habla de rack.

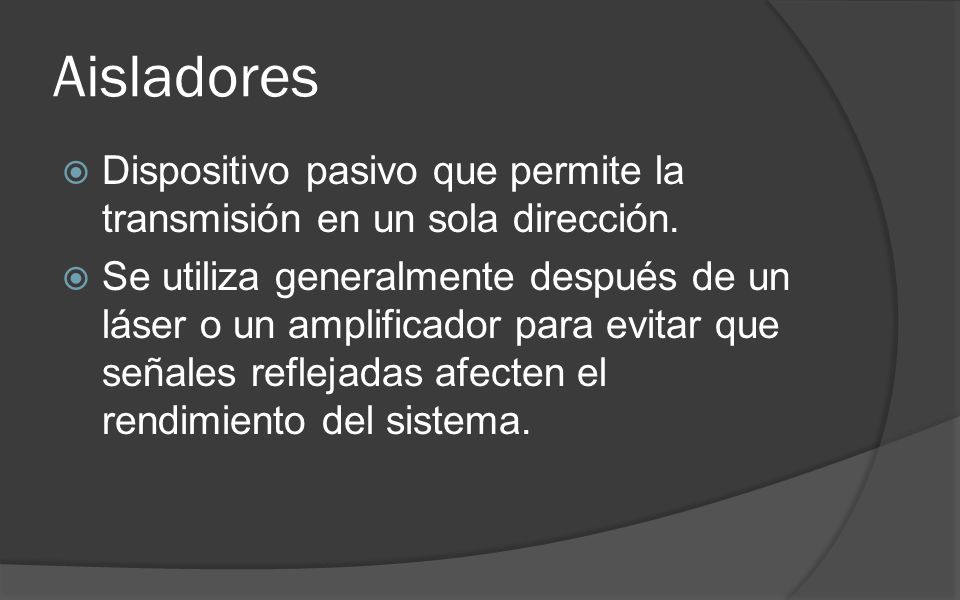

15 Aisladores Dispositivo pasivo que permite la transmisión en un sola dirección. Se utiliza generalmente después de un láser o un amplificador para evitar que señales reflejadas afecten el rendimiento del sistema.

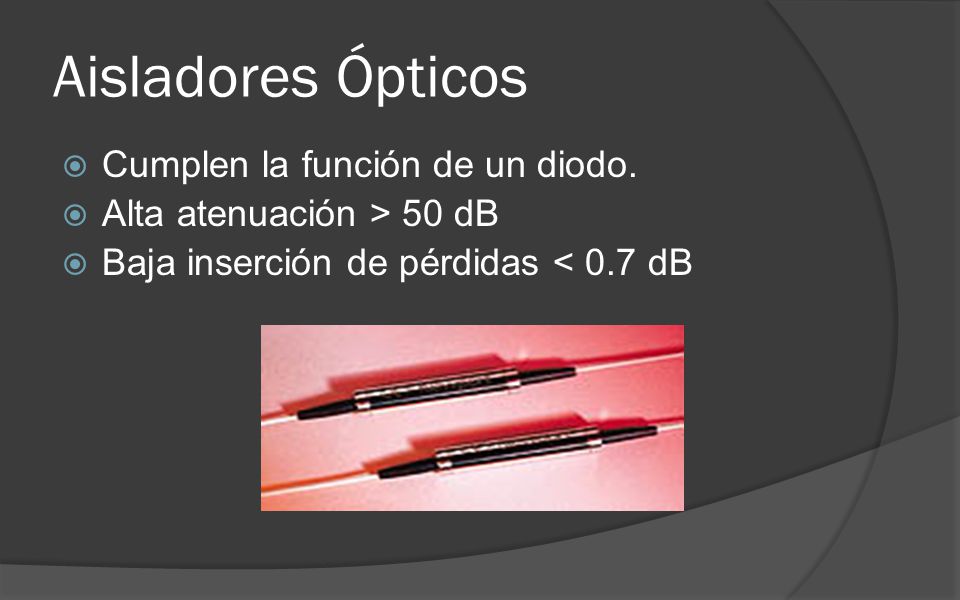

16 Aisladores Ópticos Cumplen la función de un diodo. Alta atenuación > 50 dB Baja inserción de pérdidas < 0.7 dB

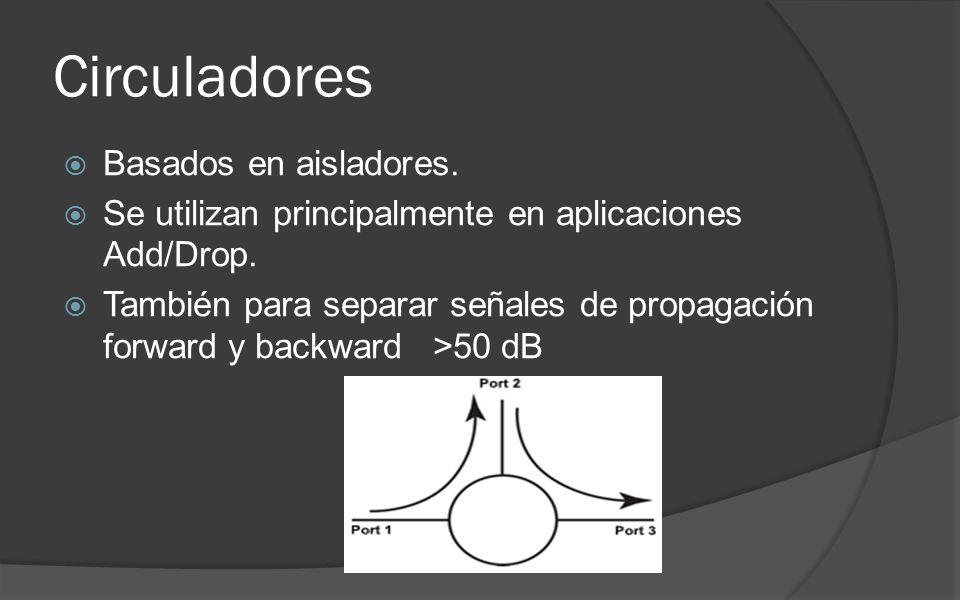

17 Circuladores Basados en aisladores. Se utilizan principalmente en aplicaciones Add/Drop. También para separar señales de propagación forward y backward >50 dB

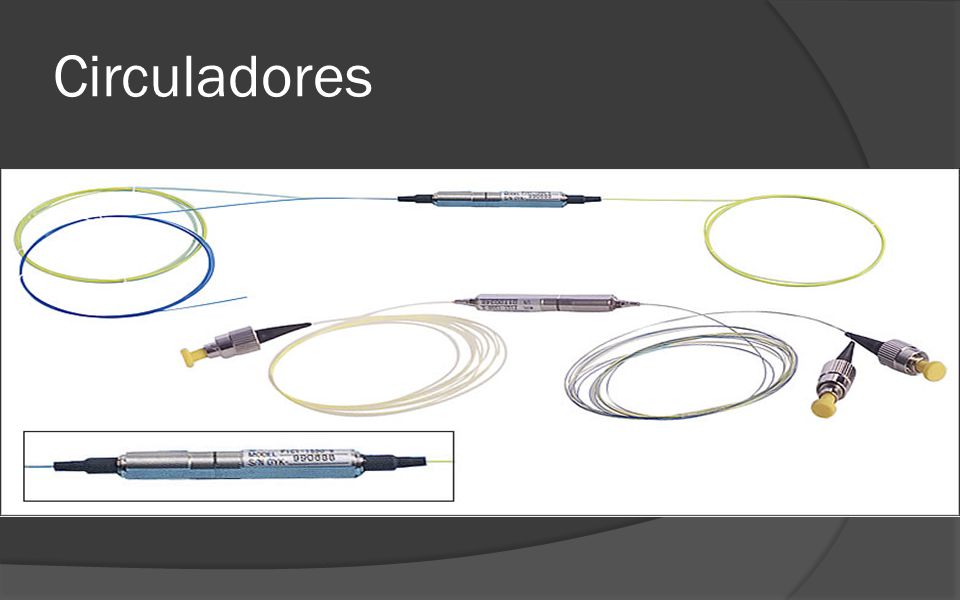

18 Circuladores

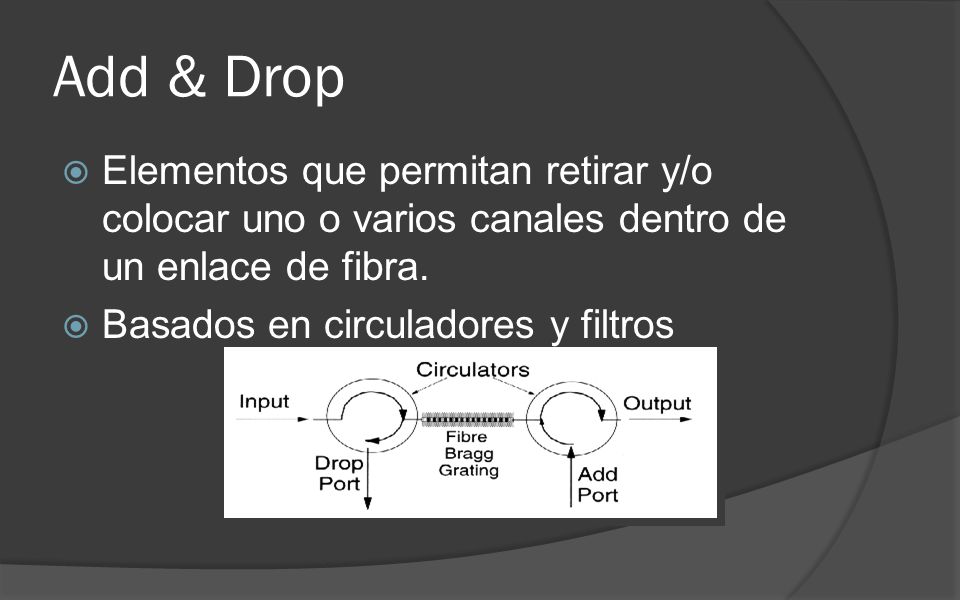

19 Add & Drop Elementos que permitan retirar y/o colocar uno o varios canales dentro de un enlace de fibra. Basados en circuladores y filtros

20 Filtros ópticos Permiten seleccionar una o varias longitudes de onda de portadora (Canales). Existen Filtros sintonizables y fijos. Requieren de un mecanismo de selección de longitud de onda. Interferencia óptica Difracción

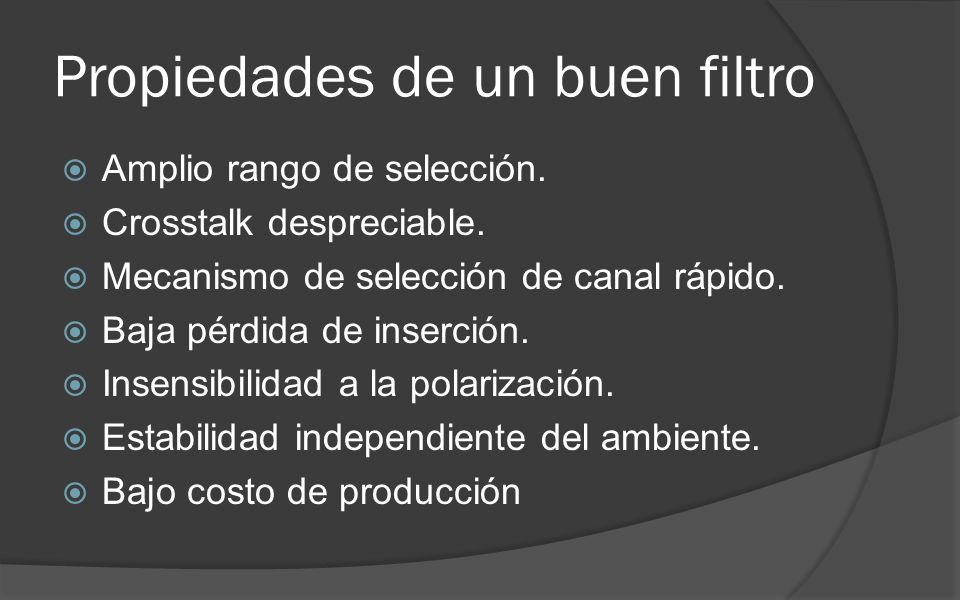

21 Propiedades de un buen filtro Amplio rango de selección. Crosstalk despreciable. Mecanismo de selección de canal rápido. Baja pérdida de inserción. Insensibilidad a la polarización. Estabilidad independiente del ambiente. Bajo costo de producción

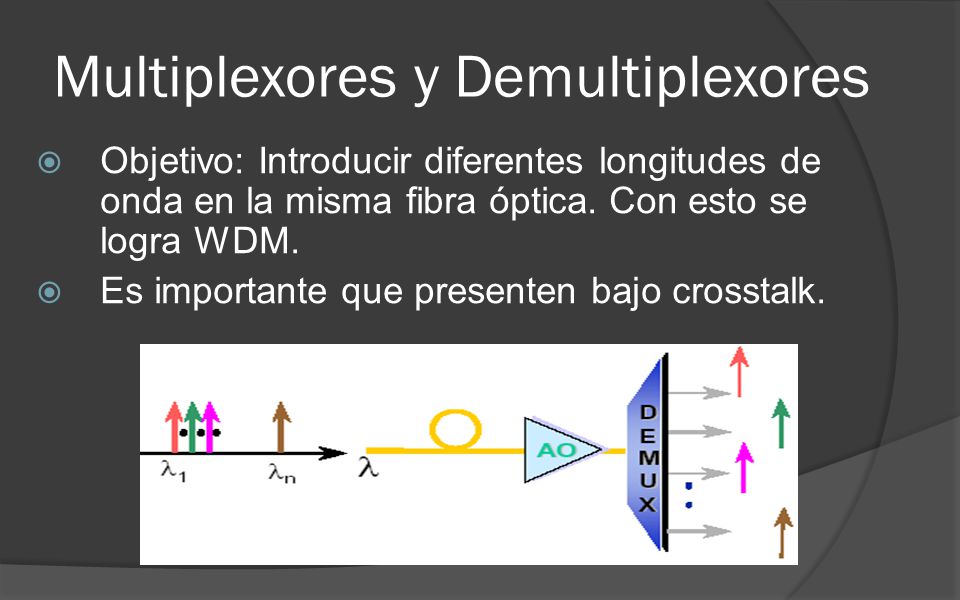

22 Multiplexores y Demultiplexores Objetivo: Introducir diferentes longitudes de onda en la misma fibra óptica. Con esto se logra WDM. Es importante que presenten bajo crosstalk.

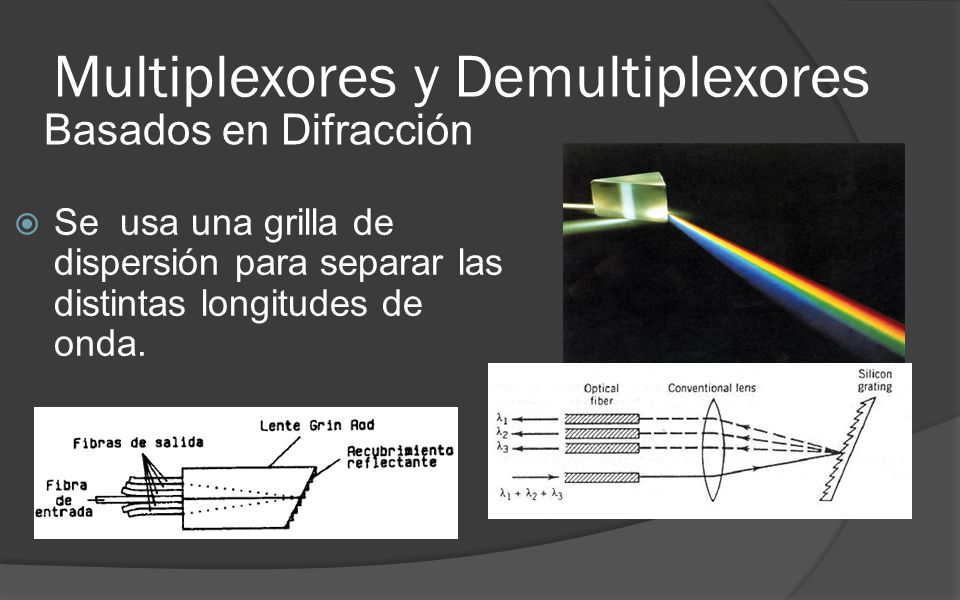

23 Multiplexores y Demultiplexores Se usa una grilla de dispersión para separar las distintas longitudes de onda. Basados en Difracción

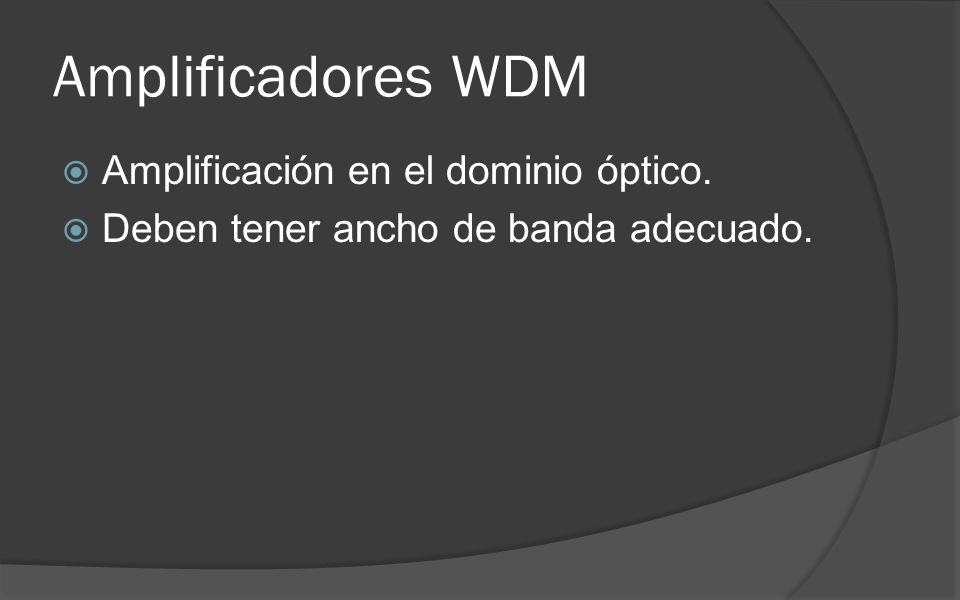

24 Amplificadores WDM Amplificación en el dominio óptico. Deben tener ancho de banda adecuado.

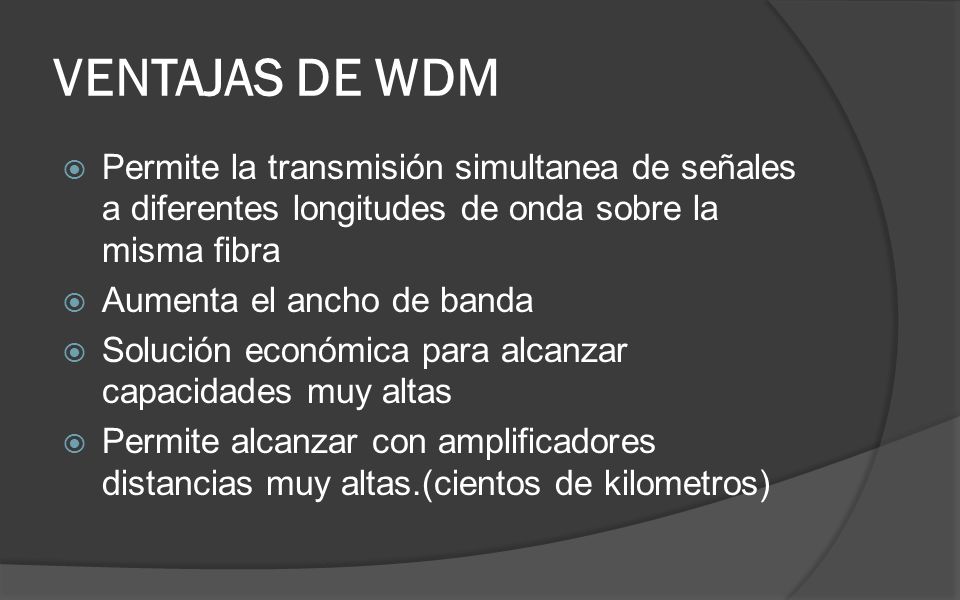

25 VENTAJAS DE WDM Permite la transmisión simultanea de señales a diferentes longitudes de onda sobre la misma fibra Aumenta el ancho de banda Solución económica para alcanzar capacidades muy altas Permite alcanzar con amplificadores distancias muy altas.(cientos de kilometros)

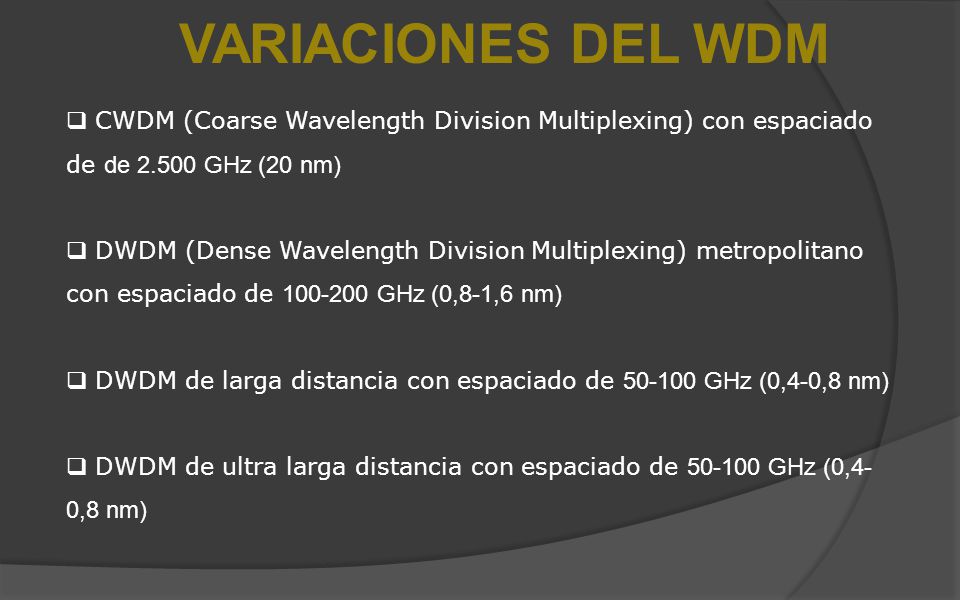

26 VARIACIONES DEL WDM CWDM (Coarse Wavelength Division Multiplexing) con espaciado de de GHz (20 nm) DWDM (Dense Wavelength Division Multiplexing) metropolitano con espaciado de GHz (0,8-1,6 nm) DWDM de larga distancia con espaciado de GHz (0,4-0,8 nm) DWDM de ultra larga distancia con espaciado de GHz (0,4- 0,8 nm)

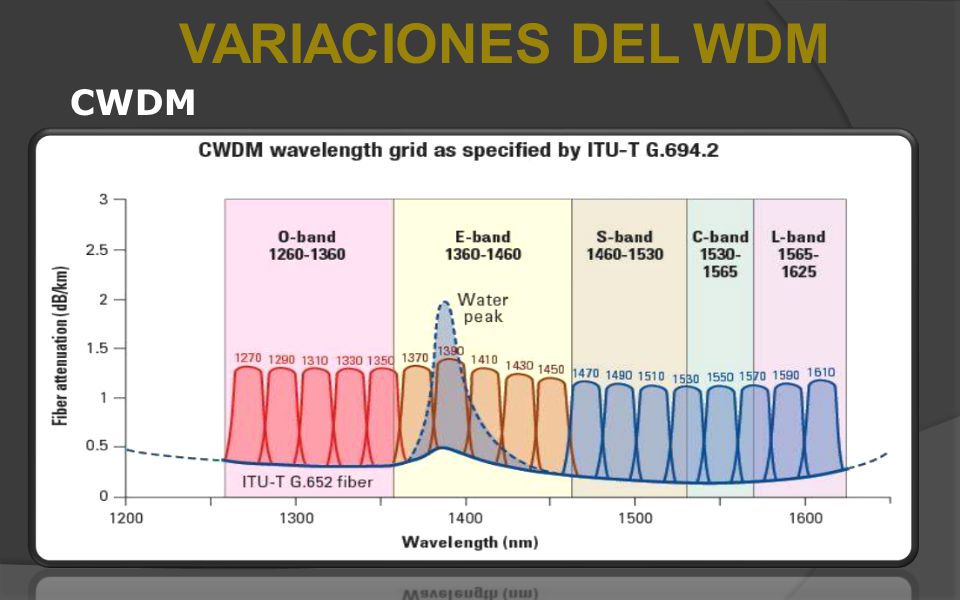

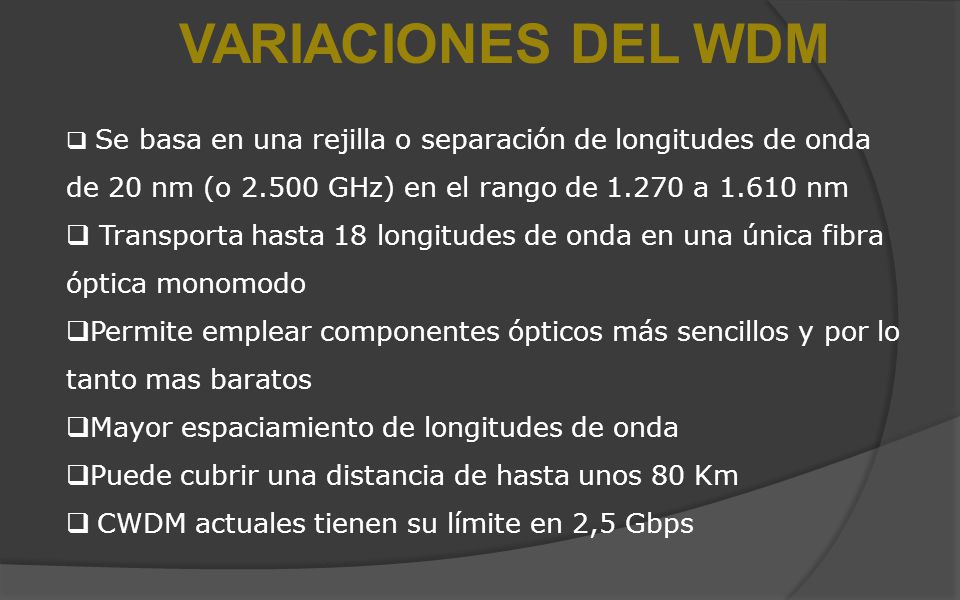

27 VARIACIONES DEL WDM Se basa en una rejilla o separación de longitudes de onda de 20 nm (o GHz) en el rango de a nm Transporta hasta 18 longitudes de onda en una única fibra óptica monomodo Permite emplear componentes ópticos más sencillos y por lo tanto mas baratos Mayor espaciamiento de longitudes de onda Puede cubrir una distancia de hasta unos 80 Km CWDM actuales tienen su límite en 2,5 Gbps

28 VARIACIONES DEL WDM CWDM

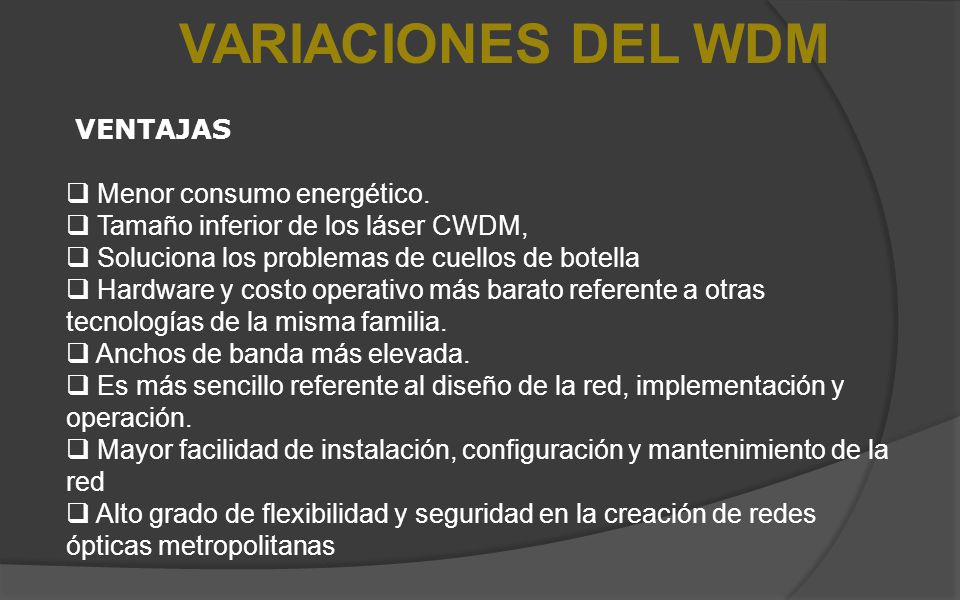

29 VARIACIONES DEL WDM VENTAJAS Menor consumo energético. Tamaño inferior de los láser CWDM, Soluciona los problemas de cuellos de botella Hardware y costo operativo más barato referente a otras tecnologías de la misma familia. Anchos de banda más elevada. Es más sencillo referente al diseño de la red, implementación y operación. Mayor facilidad de instalación, configuración y mantenimiento de la red Alto grado de flexibilidad y seguridad en la creación de redes ópticas metropolitanas

30 VARIACIONES DEL WDM DWDM Consigue mayor números de canales ópticos reduciendo la dispersión cromática de cada canal mediante el uso de un láser de mayor calidad Está definido para la banda de 1530 – 1610 nm En DWDM de ultralarga distancia transporta hasta 160 longitudes de onda en una única fibra óptica monomodo y puede cubrir una distancia de hasta unos 4000 Km En DWDM de larga distancia transporta hasta 80 longitudes de onda en una única fibra óptica monomodo y puede cubrir una distancia de hasta unos 800 Km

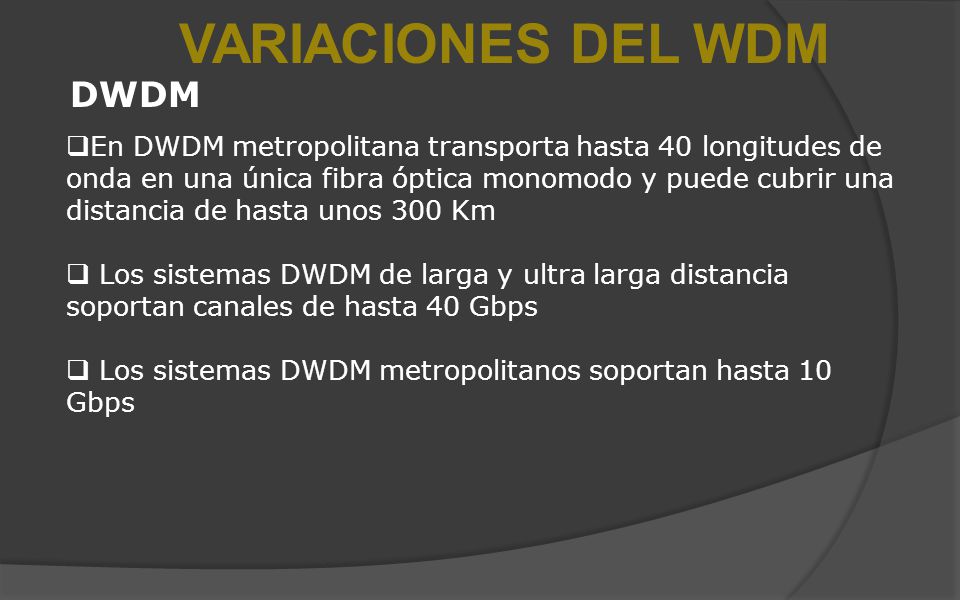

31 VARIACIONES DEL WDM DWDM En DWDM metropolitana transporta hasta 40 longitudes de onda en una única fibra óptica monomodo y puede cubrir una distancia de hasta unos 300 Km Los sistemas DWDM de larga y ultra larga distancia soportan canales de hasta 40 Gbps Los sistemas DWDM metropolitanos soportan hasta 10 Gbps

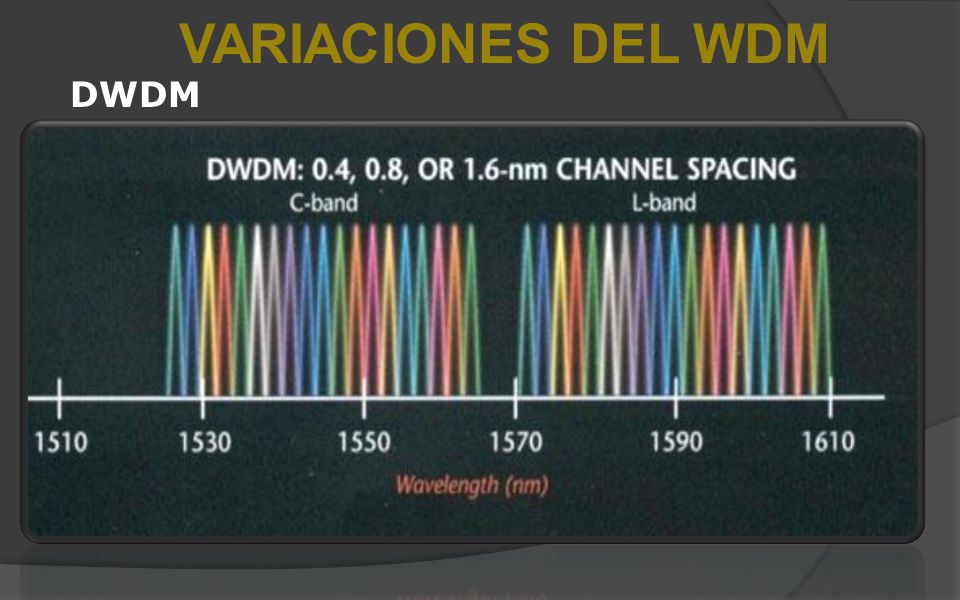

32 VARIACIONES DEL WDM DWDM

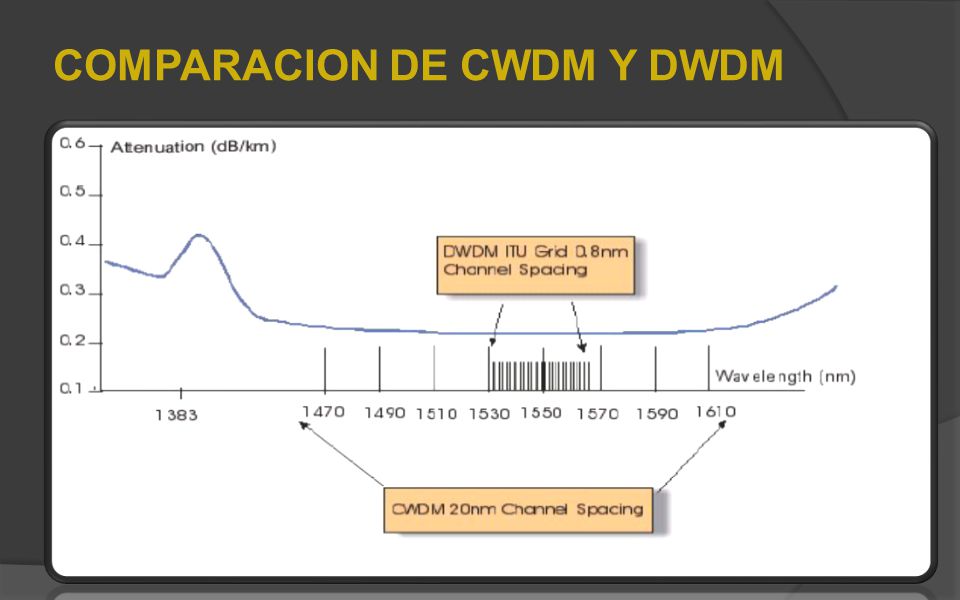

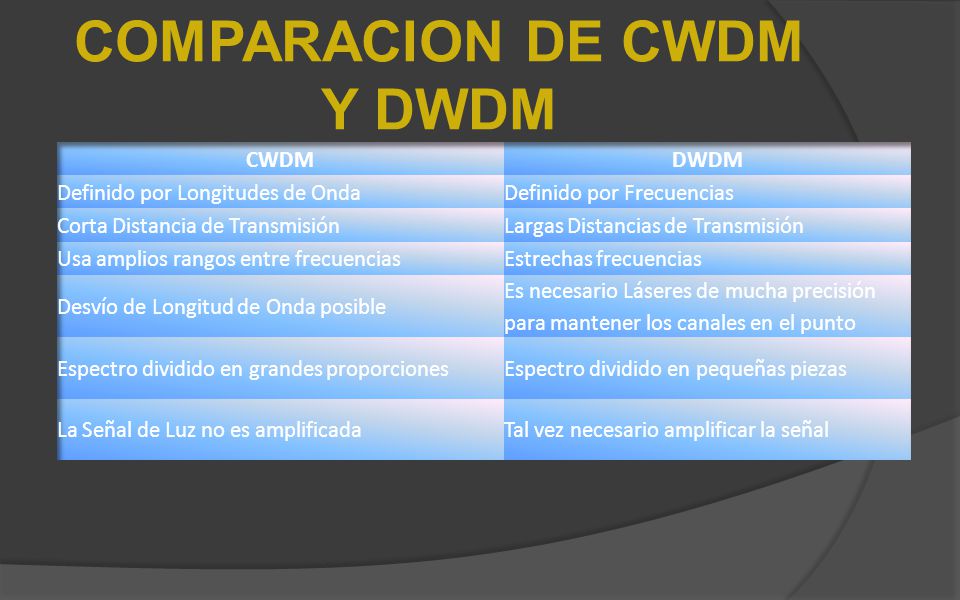

33 COMPARACION DE CWDM Y DWDM

34

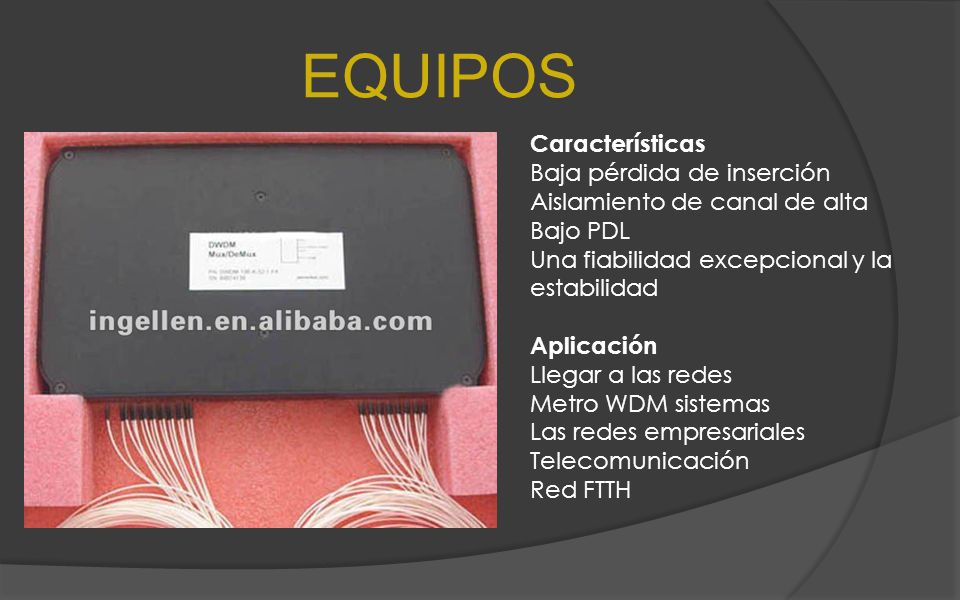

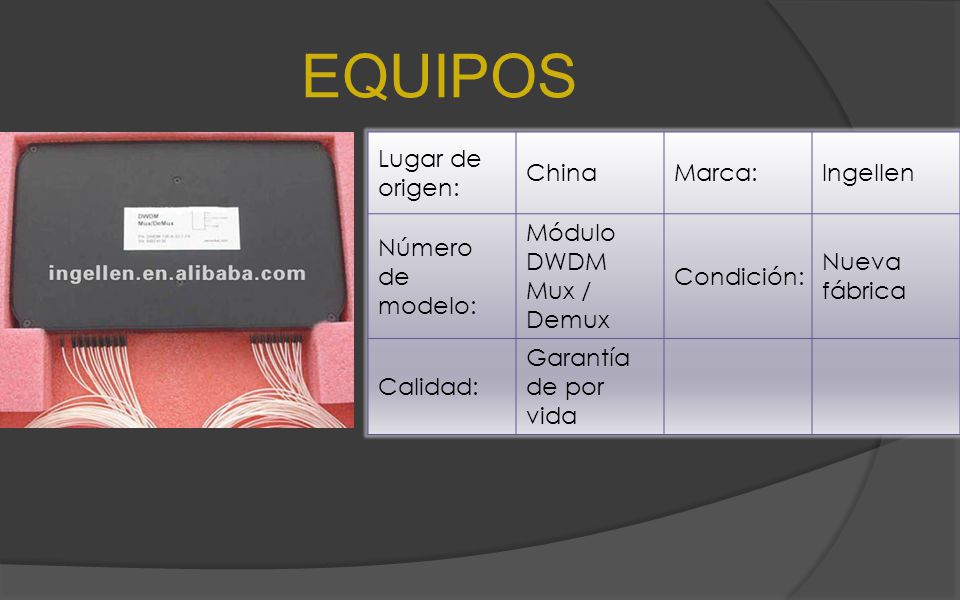

35 EQUIPOS Lugar de origen: ChinaMarca:Ingellen Número de modelo: Módulo DWDM Mux / Demux Condición: Nueva fábrica Calidad: Garantía de por vida

36 EQUIPOS Características Baja pérdida de inserción Aislamiento de canal de alta Bajo PDL Una fiabilidad excepcional y la estabilidad Aplicación Llegar a las redes Metro WDM sistemas Las redes empresariales Telecomunicación Red FTTH

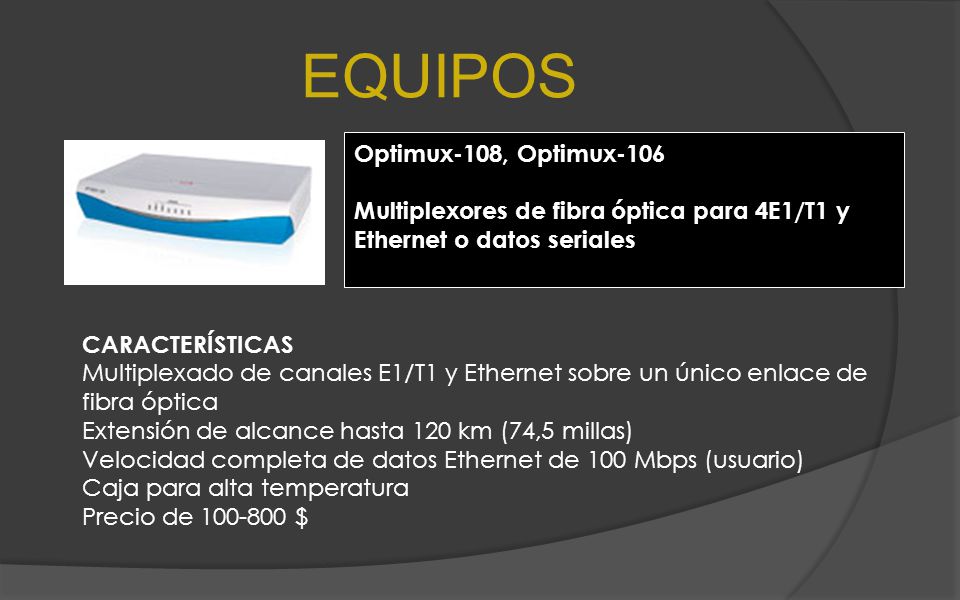

37 EQUIPOS Optimux-108, Optimux-106 Multiplexores de fibra óptica para 4E1/T1 y Ethernet o datos seriales CARACTERÍSTICAS Multiplexado de canales E1/T1 y Ethernet sobre un único enlace de fibra óptica Extensión de alcance hasta 120 km (74,5 millas) Velocidad completa de datos Ethernet de 100 Mbps (usuario) Caja para alta temperatura Precio de $

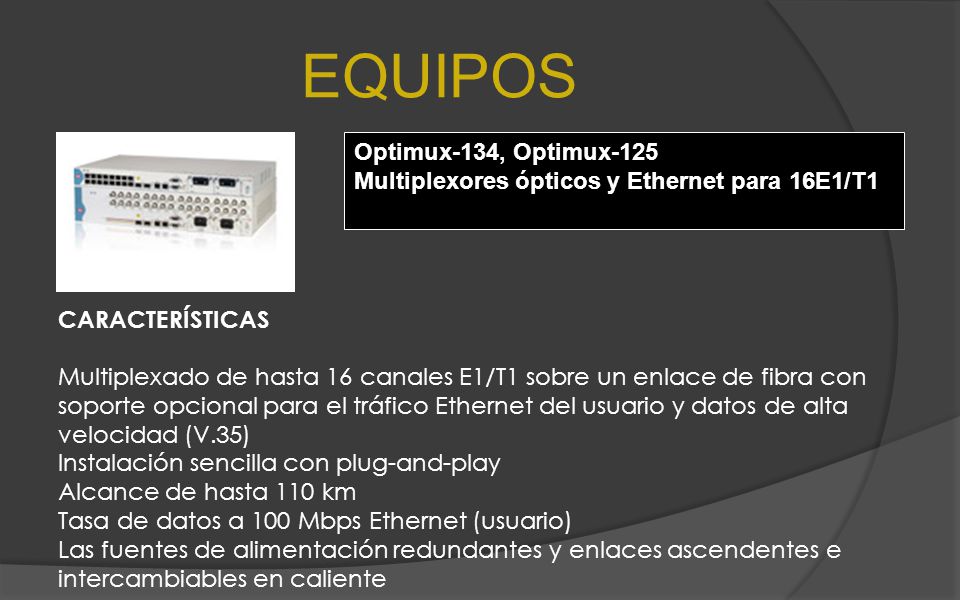

38 EQUIPOS Optimux-134, Optimux-125 Multiplexores ópticos y Ethernet para 16E1/T1 CARACTERÍSTICAS Multiplexado de hasta 16 canales E1/T1 sobre un enlace de fibra con soporte opcional para el tráfico Ethernet del usuario y datos de alta velocidad (V.35) Instalación sencilla con plug-and-play Alcance de hasta 110 km Tasa de datos a 100 Mbps Ethernet (usuario) Las fuentes de alimentación redundantes y enlaces ascendentes e intercambiables en caliente

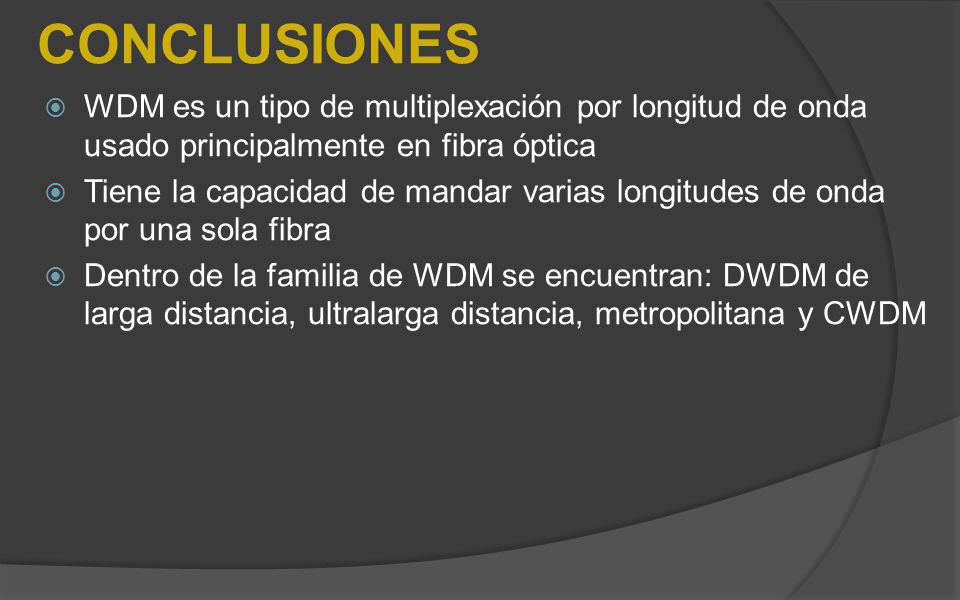

39 CONCLUSIONES WDM es un tipo de multiplexación por longitud de onda usado principalmente en fibra óptica Tiene la capacidad de mandar varias longitudes de onda por una sola fibra Dentro de la familia de WDM se encuentran: DWDM de larga distancia, ultralarga distancia, metropolitana y CWDM

40
