Elementos transmisores del movimiento II

Presentación del tema: "Elementos transmisores del movimiento II"— Transcripción de la presentación:

1

2 Elementos transmisores del movimiento II
Unidad 12 Elementos transmisores del movimiento II

3 C Ruedas de fricción troncocónicas
Ruedas de fricción troncocónicas formando un ángulo recto. 3

4 D Transmisión mediante poleas y correas
Relación de transmisión Donde r es el radio de la polea conductora y R el radio de la conducida. 4

5 Tipos de poleas y correas
5 Principales tipos de poleas y correas.

6 12.6. Transmisión por engranajes
Eje: Relación entre engranajes y ruedas de fricción. 6

7 A Transmisión entre árboles o ejes paralelos
Engranajes de dientes rectos Tipo de circunferencia: - Circunferencia primitiva. - Circunferencia interior. - Circunferencia exterior. Módulo (m). p = π m. Forma y características de los engranajes de dientes rectos. 7

8 Relación de transmisión.
Características del dientes. Valor de los diámetros Generación teórica del perfil de un diente y algunas características. 8

9 Engranajes de dientes helicoidales
Engranajes de dientes en V Engranajes helicoidales. Engranajes de dientes en V. 9

10 Engranajes epicicloidales
10

11 B Transmisión entre ejes perpendiculares que se cortan
Engranajes cónicos. Aplicación directa de los engranajes cónicos. 11

12 C Transmisión entre ejes perpendiculares que se cruzan
Soluciones para la transmisión entre ejes perpendiculares que se cruzan. 12

13 12.7. Cadenas cinemáticas A Representación gráfica
13

14 B Cálculos 14

15 C Caja de velocidades Ejemplo 7: caja de velocidades con engranajes desplazables. Ejemplo 8: caja de velocidades con cuatro árboles de transmisión y tres pares de engranajes fijos. 15

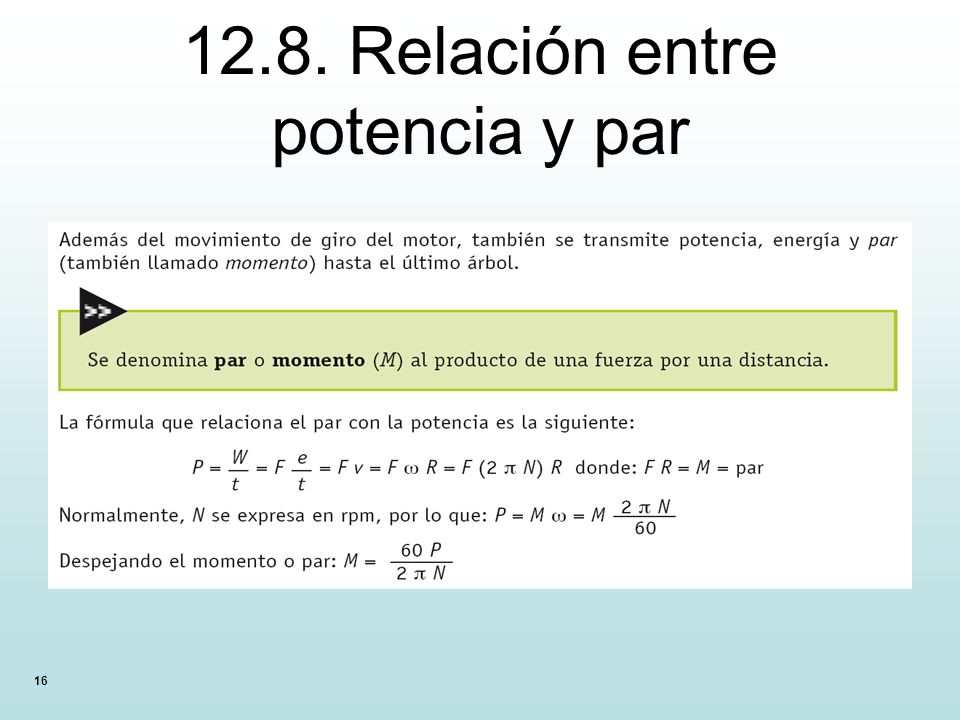

16 12.8. Relación entre potencia y par
16

17 12.9. Articulaciones Articulaciones. Aplicación de las articulaciones.
17

18 12.10. Elementos de cuerda o alambre
Poleas. 18 Polipasto de grúa.

19 12.11. Combinación de cuerdas, alambres y articulaciones
Freno de bicicleta. 19

20 12.12. Transmisores por cadena y por correa dentada
20 Cadena de bicicleta. Correa dentada de un escáner.

21 12.13. Normas de seguridad y uso de elementos mecánicos
Muchas máquinas incorporan un microinterruptor en la caja de velocidades que evita que se pongan en marcha cuando se manejan. 21

22 12.14. Rendimiento de máquinas
Algunos factores de los que depende el rendimiento. 22
