Presentación del tema: "ARMAS DE FUEGO – SUS PARTES. PISTOLA REGLAMENTARIA CARTUCHO FULMINANTE POLVORA PROYECTIL CULOTE RECAMARA CAÑON."— Transcripción de la presentación:

1 ARMAS DE FUEGO – SUS PARTES

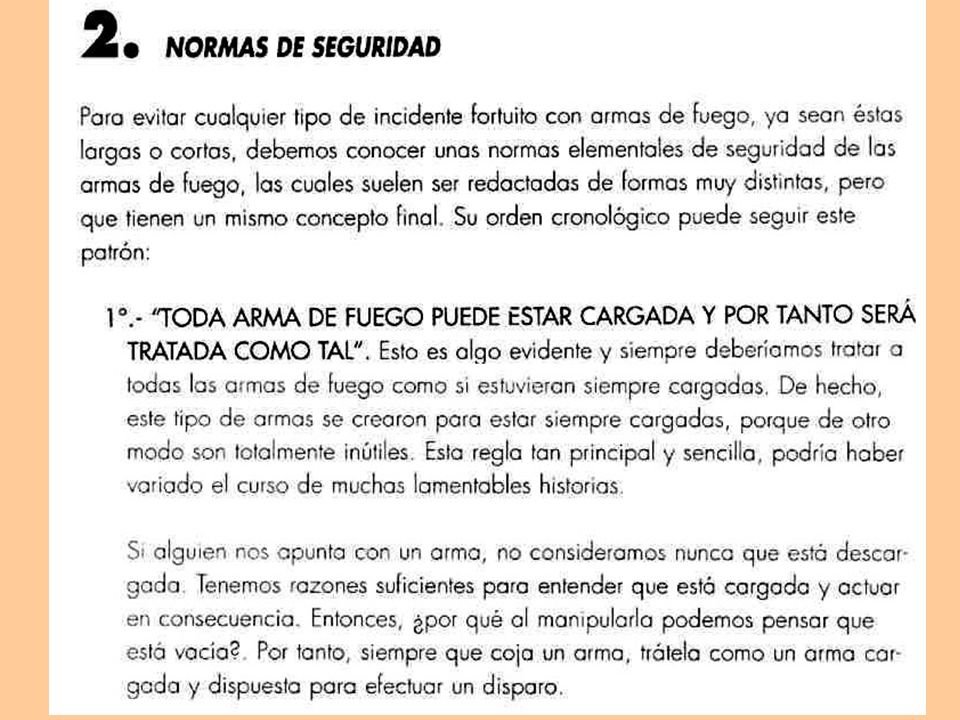

2

3

4

5

6

7 PISTOLA REGLAMENTARIA CARTUCHO FULMINANTE POLVORA PROYECTIL CULOTE RECAMARA CAÑON

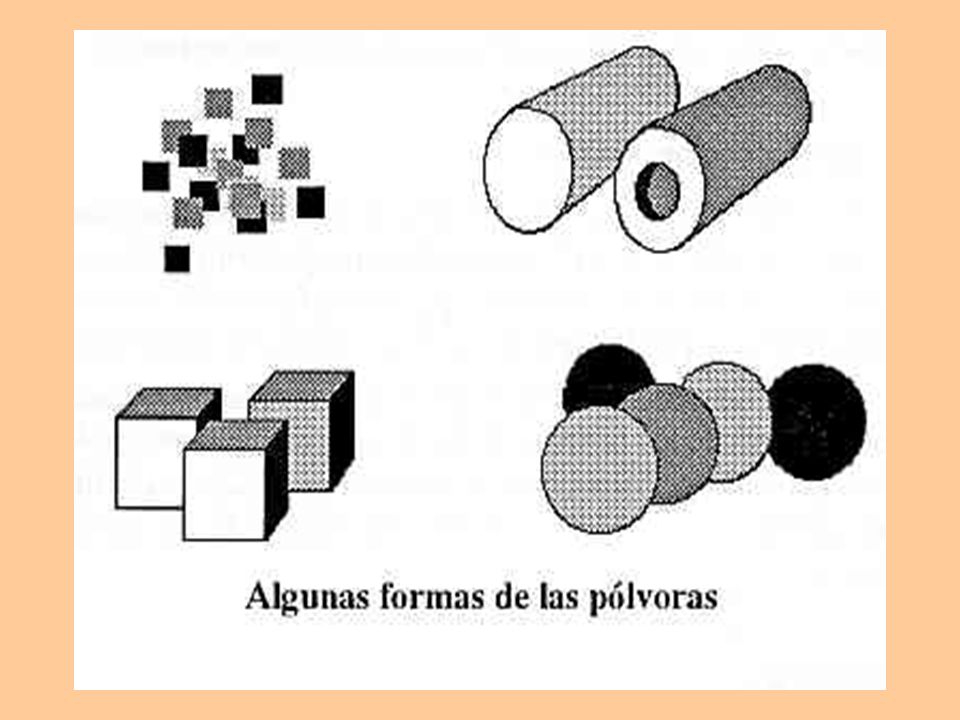

8 Tenemos una cápsula de bronce. En cuyo interior, depositamos pólvora. Para encenderla le colocaremos un fulminante. Consiste en una pequeña cantidad de explosivo que detonará por presión, percutir con una aguja sobre él.

9

10

11 Como buscamos el lanzamiento de un proyectil por la expansión de gases, debemos tapar el otro extremo con una punta, proyectil o bala obturando la salida de los gases. Por último colocamos un culote, con uno o dos pequeños canales denominado oídos que permiten el paso de las llamas. Una vez terminado, se denominará cartucho.

12 El cartucho del revólver se caracteriza por tener punta de plomo cualquiera sea su tipo, la pistola por tener un proyectil encamisado. El culote del revólver tiene una pestaña sobresale y hace tope la recámara

13

14 Ahora el cartucho lo pondremos dentro de un habitáculo que recibe el nombre de RECAMARA.

15 Al fin de evitar que el cartucho salga hacia atrás le colocaremos una pieza que se denominarà CERROJO CON PERCUTOR

16 Es imprescindible aprovechar lo mejor posible la presión de los gases. Por ello colocaremos un tubo hueco de acero para que haga de prolongación de la recámara. Llamado cañón y la parte interior ánima. Tiene la particularidad de que los gases empujen a la bala durante más tiempo y distancia, adquiriendo por lo tanto mayor velocidad inicial y consecuentemente mayor alcance y penetración. Este cañón tiene forma troncocónica porque la mayor presión de los gases se produce en la recámara y disminuye en el extremo llamado boca

17 Para que el proyectil sea disparado en equilibrio y hacia adelante a nuestro auxilio acude la física mediante la aplicación del principio del giróscopo. Esto se logra trazando varios surco helicoidales (estrías) dentro del cañón de modo tal que cuando la bala entre en el mismo se vea forzada a insertarse en ello, iniciando un movimiento rotatorio muy violento que alcanza hasta decenas de miles de vueltas por minuto. Así la bala actuará en el aire como un giróscopo, en equilibrio estable, lo cual se consigue sólo pocos metros después de abandonar el cañón

18 Como sabemos dentro del cerrojo se encuentra ahora instalado el percutor. Para que funcione requiere un elemento que lo golpee. Esa nueva pieza recibirá el nombre de MARTILLO. Este posee un saliente muy visible, llamado ESPOLÓN DEL MARTILLO. ESPOLÓN: Se utiliza para que con el dedo pulgar se fuerce hacia atrás el muelle maestro. Acción que se denomina AMARTILLAR. Cuando está amartillada significa que está lista para disparar.

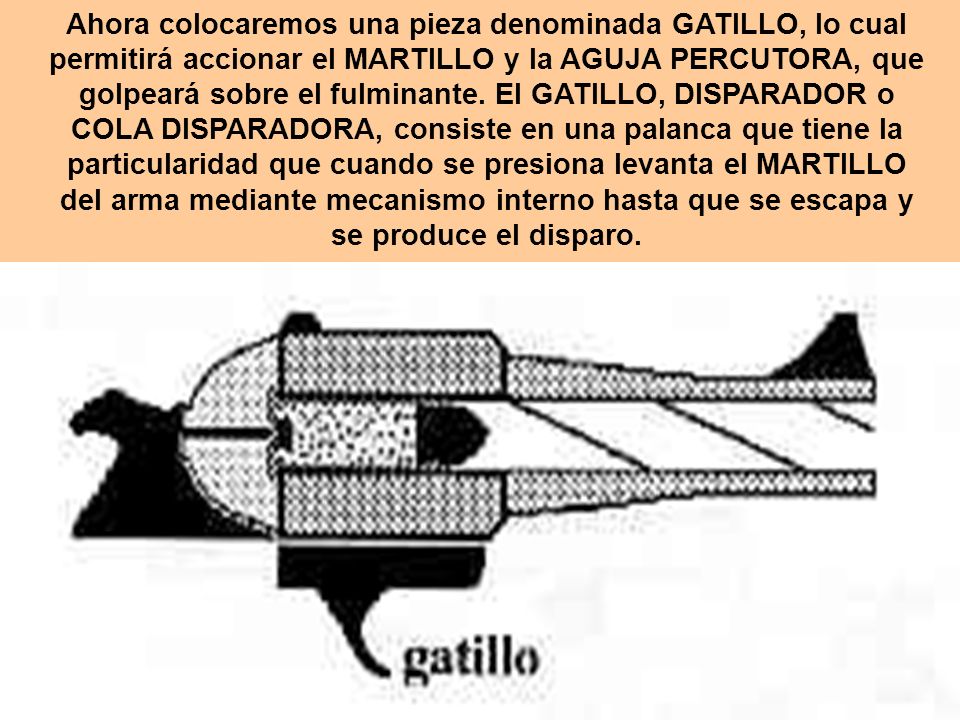

19 Ahora colocaremos una pieza denominada GATILLO, lo cual permitirá accionar el MARTILLO y la AGUJA PERCUTORA, que golpeará sobre el fulminante. El GATILLO, DISPARADOR o COLA DISPARADORA, consiste en una palanca que tiene la particularidad que cuando se presiona levanta el MARTILLO del arma mediante mecanismo interno hasta que se escapa y se produce el disparo.

20 A fin de que la cola del disparador no se enganche con la ropa u otros elementos es necesario colocarle una pieza metálica que la proteja. Esa pieza se llama ARCO GUARDAMONTE.

21 Para poder tomar el arma con las manos se inventó la CULATA. Esta parte está resguardada por dos piezas, una de cada lado denominada CACHAS que cubren los mecanismos interiores.

22

23 ELEMENTOS PARA APUNTAR ALZA Y GUION

24 Al efectuar la puntería lo que se debe hacer es colocar las miras de manera tal que el guión quede exactamente al ras con respecto al alza y centrado como lo muestra la presente figura

25

26 CALIBRE: Se denomina así al diámetro del ánima. Se lo puede medir de dos maneras, sobre los fondos de las estrías o sobre sus planos. Es decir en una misma ánima hay dos medidas, pero normalmente se hace sobre los fondos. FONDOPLANO

27 TIPOS DE PUNTAS: Las convenciones internacionales que regulan aspecto de la guerra tienden a hacerla menos cruenta, tratando de evitar muertes inútiles, por ello, los países occidentales optaron por el popular 9mm punto encamisado

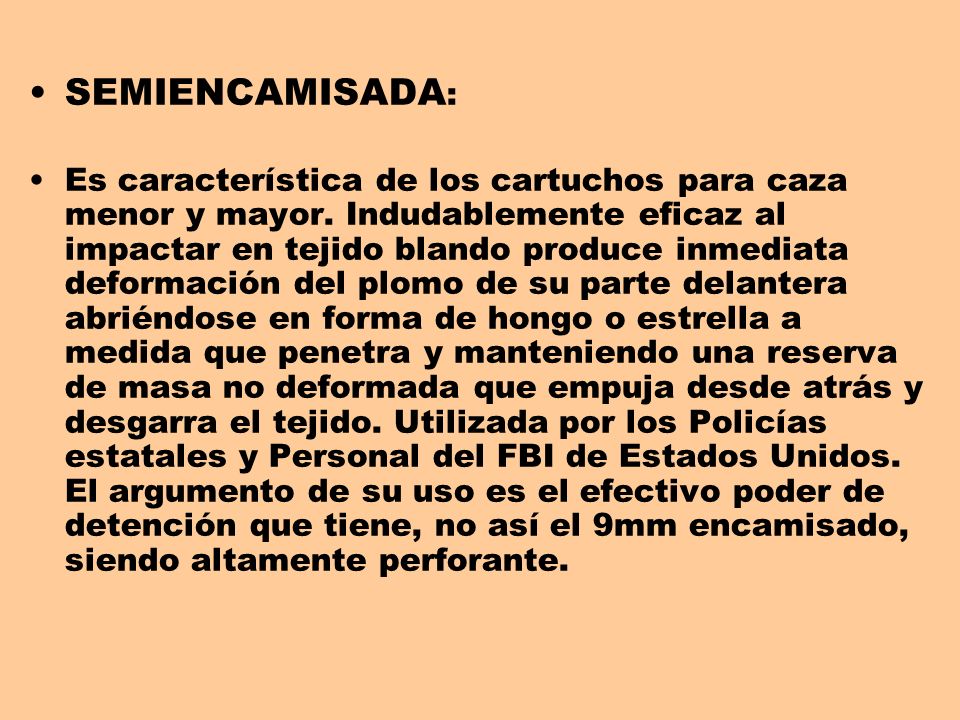

28 SEMIENCAMISADA : Es característica de los cartuchos para caza menor y mayor. Indudablemente eficaz al impactar en tejido blando produce inmediata deformación del plomo de su parte delantera abriéndose en forma de hongo o estrella a medida que penetra y manteniendo una reserva de masa no deformada que empuja desde atrás y desgarra el tejido. Utilizada por los Policías estatales y Personal del FBI de Estados Unidos. El argumento de su uso es el efectivo poder de detención que tiene, no así el 9mm encamisado, siendo altamente perforante.

29 WAD CUTTER Y SEMI WADCUTTER Son muy populares para su uso en tiro deportivo porque produce un círculo perfecto en el blanco, tal como lo haría un sacabocados, facilitando su visualización y definición del puntaje. No es conveniente para otros fines por su poca penetración.

30 PUNTA HUECA: Igual que la semiencamisada sólo que más destructiva ya que produce una mayor deformación debido a su parte hueca. Posiblemente lo que se busca con este proyectil es asegurar KNOCK DOWN o volteo rápido y seguro en caso de combate.

31

32 ARMAS LARGAS

33 ARMAS CORTAS

34 PISTOLA P99 DESCRIPCIÓN DEL ARMA PISTOLA P99 Y CADA UNA DE SUS PIEZAS

35

36

37

38

39

40

41

42

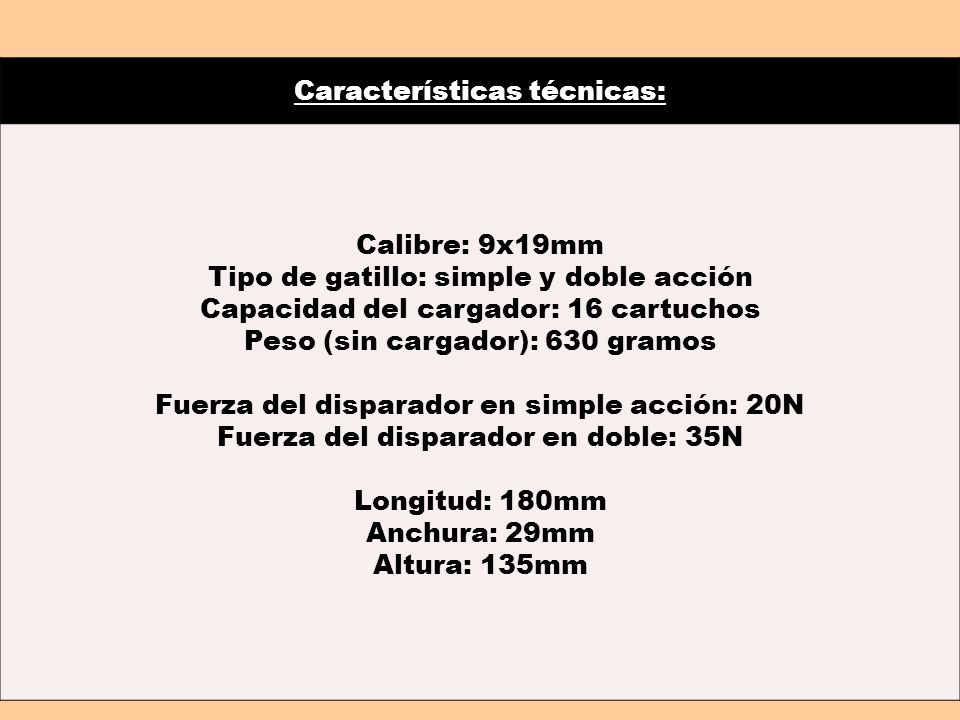

43 Características técnicas: Calibre: 9x19mm Tipo de gatillo: simple y doble acción Capacidad del cargador: 16 cartuchos Peso (sin cargador): 630 gramos Fuerza del disparador en simple acción: 20N Fuerza del disparador en doble: 35N Longitud: 180mm Anchura: 29mm Altura: 135mm

44 Características: Las HK USP Compactas, utilizan un marco de polímero más pequeño, pero conservan las mismas características que los modelos estándar. Son capaces de disparar los calibres más poderosos, como 9mm,.40S&W,.357 SIG y.45ACP. Esta combinación de su tamaño compacto y alto poder de fuego, da como resultado un arma sumamente eficaz. Con la reducción de la distancia que separa el gatillo del guardamonte y el de la empuñadura de la cacha, la HK USP Compacta, es más cómoda para llevar oculta, sin sacrificar su gran ergonomía, superando a muchos otros modelos compactos. Al reducir el largo de la corredera y del cañón, se observo que el sistema de amortiguación del resorte, hecho para los modelos estándar, no funcionaria en esta arma. Debido a esto, se diseño un nuevo sistema para los modelos compactos, este mecanismo de amortiguación es un anillo de polímero que absorbe la fuerza del disparo. Las USP Compactas también son capaz de resistir las cargas más fuertes +P y +P+, y disparar más de cartuchos. Especificaciones 9 mm Capacidad de carga 13 Miras 3-puntos Anchura 29 mm. Altura 127 mm. Línea de miras 136 mm. Peso 1.47 lb Largo del cañón 91 mm. Pistolas Heckler & Koch Modelo USP Standard

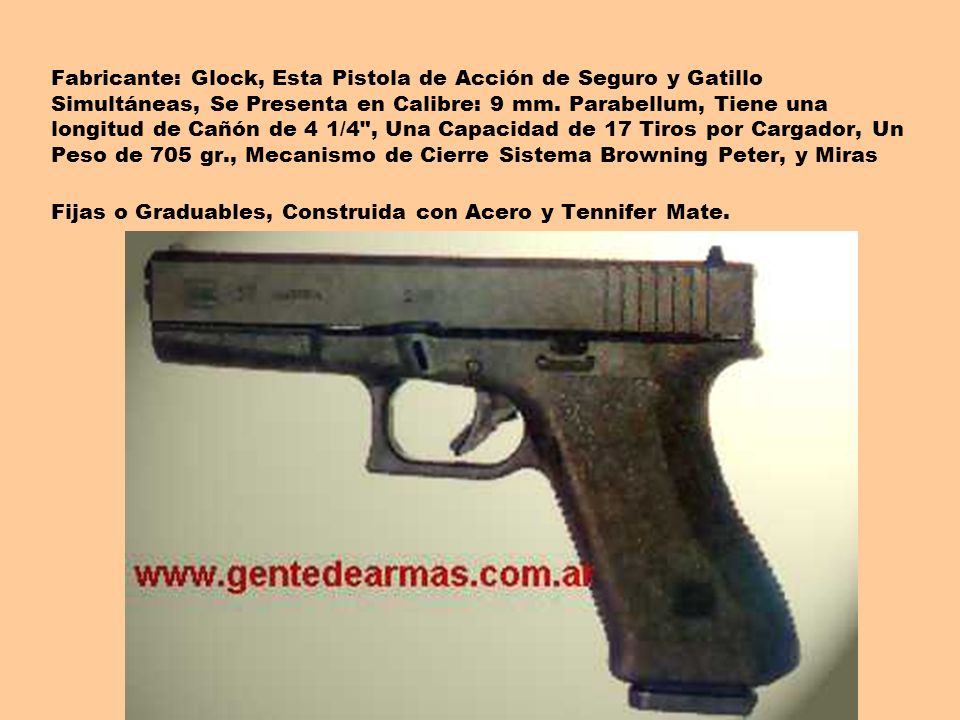

45 Fabricante: Glock, Esta Pistola de Acción de Seguro y Gatillo Simultáneas, Se Presenta en Calibre: 9 mm. Parabellum, Tiene una longitud de Cañón de 4 1/4", Una Capacidad de 17 Tiros por Cargador, Un Peso de 705 gr., Mecanismo de Cierre Sistema Browning Peter, y Miras Fijas o Graduables, Construida con Acero y Tennifer Mate.

46 Fabricante: Glock, la Estructura Roja Indica que es Una Pistola de Practica, Es Completamente Funcional para Cargar y Descargar, Acción Segura, Operación del Gatillo, Desarmado, Etc., Pero Está Desactivada, Se Utiliza con Propósito de Aprender el Ensamblado y Desmontado de las Glock, Nuevas Técnicas de Disparo, Etc., con Total Seguridad

47 Fabricante: Glock, la Estructura Azul Indica que es Una Pistola de Entrenamiento, Está Diseñada para Disparar Municiones de Color que Indican el Blanco, Así Como Municiones Especiales de Goma para Cubrir Algunos Requerimientos de las Fuerzas de Seguridad, y de Entrenamiento en Grupos Especiales, Dispara Municiones de Dos Colores para Marcar el Blanco, y Postas Especiales de Goma en el Modelo Standard (9mm. FX) y en el Recamarado para (7.8x21AC) Propulsado por Cartuchos de Aire Comprimido.

48 Esta Pistola de Origen Argentino, de Simple Acción se Presenta en Calibre.45 ACP, con Capacidad para 7 Tiros por Cargador, Cañón de 5", Un Peso de 1080 Gr., con Miras Fijas y Cachas Sintéticas, Martillo a la Vista, y Terminación Cromada. BALLESTER MOLINA

49 Fabricante: Beretta, Esta Pistola de Doble Acción, Se Presenta en Calibre: 9 mm Parabellum, Tiene una longitud de Cañón de 5", Una Capacidad de 15 Tiros por Cargador, Un Peso de 964 gr., Mecanismo de Cierre de Bloque Pivotante Sistema Beretta Walther, y Miras Fijas. BERETTA MOD.92 F

50 Fabricante: Bersa, Esta Pistola Semiautomática, Se Presenta en Calibre:.40 S&W, Tiene una longitud de Cañón de 3", Una Capacidad de 13 Tiros por Cargador, Aunque se Provee Un Cargador de 15 Tiros, Alza Regulable, en la Foto se ve un Modelo Bitono con Cachas Sintéticas Es un Muy Buen Producto Nacional con un Excelente Acabado BERSA THUNDER 40

51 Vemos una pistola Colt Mod. Combat Elite, Se Presenta en los Calibres.45 (ACP) de Simple Acción con Capacidad para 7 Tiros por Cargador, y 9 mm. con Capacidad para 12 Tiros por Cargador, Cañón de 5", un Peso de 1070 Gr. con Miras con Alza y Deriva Graduables y Cachas Sintéticas. COLT COMBAT ELITE

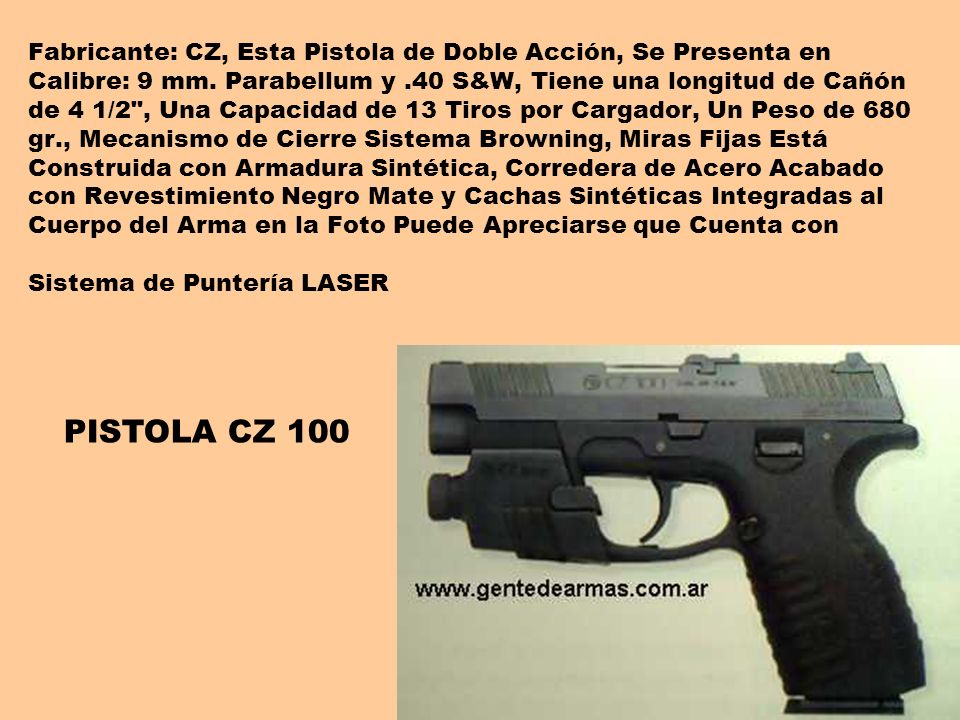

52 Fabricante: CZ, Esta Pistola de Doble Acción, Se Presenta en Calibre: 9 mm. Parabellum y.40 S&W, Tiene una longitud de Cañón de 4 1/2", Una Capacidad de 13 Tiros por Cargador, Un Peso de 680 gr., Mecanismo de Cierre Sistema Browning, Miras Fijas Está Construida con Armadura Sintética, Corredera de Acero Acabado con Revestimiento Negro Mate y Cachas Sintéticas Integradas al Cuerpo del Arma en la Foto Puede Apreciarse que Cuenta con Sistema de Puntería LASER PISTOLA CZ 100

53 DESCANSO 10 MINUTOS ESTIMADOS COMPAÑEROS POR FAVOR RESPETAR EL HORARIO DE CLASE. MUCHAS GRACIAS

54

55

56 BALISTICA: Es la ciencia que estudia el movimiento de los cuerpos lanzados al Espacio, específicamente: de los proyectiles durante todo su recorrido. Se trata de una disciplina muy antigua que nació casi junto con las armas de fuego y la necesidad de descubrir e investigar sus leyes de movimiento.-

57 BALÍSTICA INTERIOR BALÍSTICA EXTERIOR BALÍSTICA DE EFECTO

58 BALÍSTICA INTERIOR Es la parte de la Balística que estudia los fenómenos que suceden dentro del arma, desde el mismo instante en que se inicia la combustión de la pólvora, hasta que el proyectil sale por la boca. Específicamente trata sobre el movimiento de los proyectiles dentro del ánima, las causas que lo producen y los efectos que ocasiona.

59 BALÍSTICA EXTERIOR: Todo lo que sucede desde el instante en que el proyectil abandona la boca del arma hasta su punto de impacto. Quienes tienen más dolores de cabeza en este tema son los artilleros, porque el tiro a grande distancia se ve influenciado por muchos factores tales como la humedad y temperatura ambiente, viento, presión atmosférica, etc. Afortunadamente, para los tiradores de arma corta resulta mucho más simple, debido a que en las distancias de Tiro para este tipo de armas, estos factores no alcanzan a influir sensiblemente.

60 BALÍSTICA DE EFECTOS Es una balística de observación, de autopsia, de médico Forense, donde se dice lo que pasó, pero que no se hubiese podido predecir con total precisión lo que iba a suceder en el blanco antes del disparo. Supongamos que disparamos con X arma y calibre sobre un grueso y voluminoso trozo de madera, la bala impacta y no perfora, ¿qué pasó?. De antemano sabíamos que tendría que haber perforado, en base a la experiencia adquirida por disparos anteriores, esta vez no, porque el proyectil se encontró con un nudo dentro de la madera, que originó un desvío.

61 10 ERRORES FATALES QUE HAN MATADO POLICÍAS EXPERTOS 1. La actitud. Si no nos concentramos en nuestro trabajo mientras estamos de patrulla o nos llevamos los problemas de casa, empezaremos a cometer errores y esto puede costarnos caro. 2. El síndrome de Superman. Nadie duda que somos policías, pero ante cualquier situación en donde el tiempo lo permita, ESPEREMOS apoyo. Hay pocas ocasiones en las que deberíamos intentar llevar a cabo una intervención solos y sin ayuda.

62 10 ERRORES FATALES QUE HAN MATADO POLICÍAS EXPERTOS 3. No descansar suficiente. Para hacer nuestro trabajo debemos estar alerta. Estar adormilados no sólo es ir en contra del buen hacer, sino que nos deja a merced de cualquiera que quiera sorprendernos y facilita que cometamos errores. 4. Tomar una mala posición. Nunca permitamos a nadie con quien vayamos a intervenir o a quien estemos a punto de dar el alto que se sitúe en mejor posición que la nuestra o la de nuestro vehículo. Nada es rutina.
