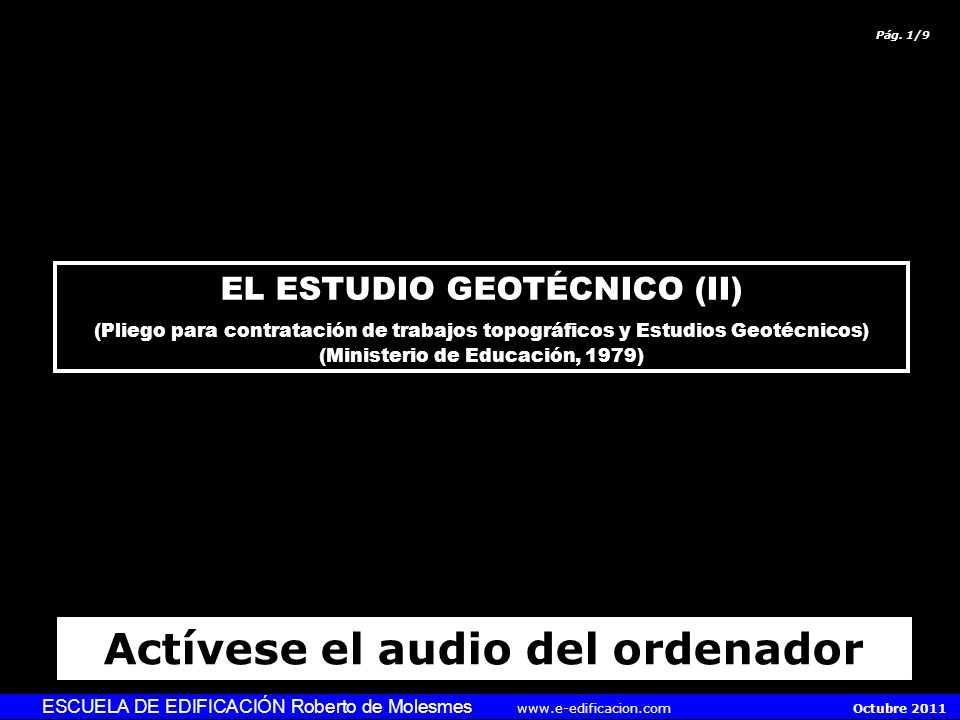

2 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre 2011 Pág. 1/9 Actívese el audio del ordenador EL ESTUDIO GEOTÉCNICO (II) (Pliego para contratación de trabajos topográficos y Estudios Geotécnicos) (Ministerio de Educación, 1979)

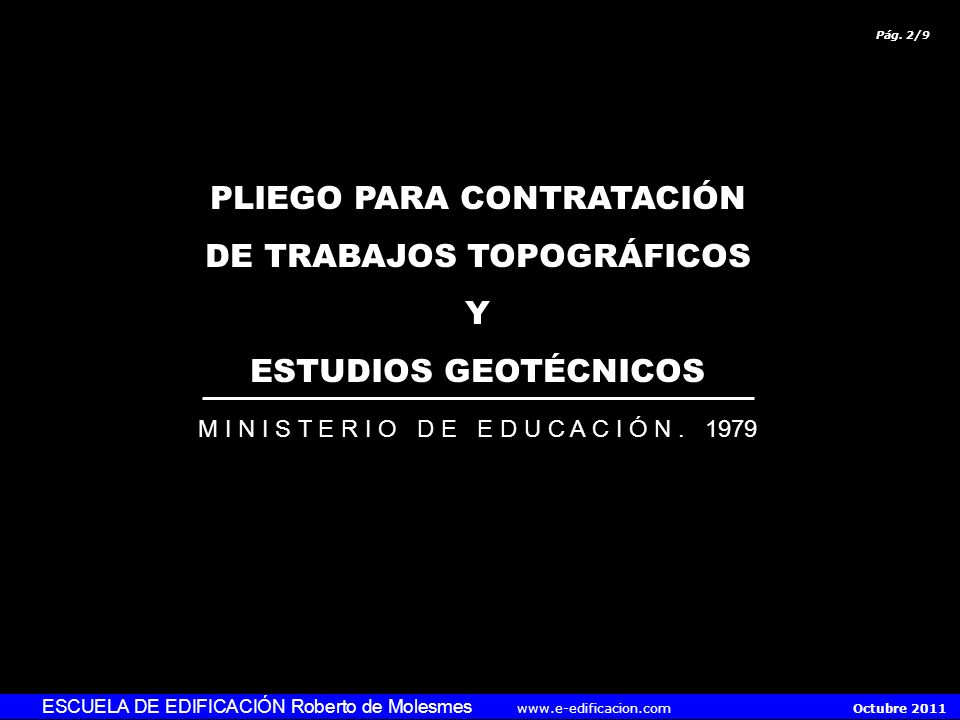

3 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre 2011 Pág. 2/9 PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS Y ESTUDIOS GEOTÉCNICOS M I N I S T E R I O D E E D U C A C I Ó N. 1979

4 Pág. 3/9 TRABAJOS TOPOGRÁFICOS ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre Fotogramétricos -De campo. ESTUDIOS GEOTÉCNICOS INVESTIGACIÓN del TERRENO PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS + -Tipo somero -Calícatas. -Ensayos penetrométricos. -Determinación del firme -Nivel freático. -Agresividades (terreno, agua) -Tipo detallado (A ó B) -Complemento de estudio somero. -Sondeos mecánicos. -Ensayos de laboratorio (s/muestras inalteradas) -¿Idoneidad de cimentaciones? -¿Cálculo de cimentaciones?

5 Pág. 4/9 DATOS del TERRENO ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre Situación -Delimitación precisa. -Área y puntos de investigación. DATOS del EDIFICIO DATOS de PARTIDA PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS + -Tipo -Nº de plantas -Separación media entre pilares -Cargas (x columnas)

6 Pág. 5/9 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre Planos topográficos (E= 1/200). Contenido: -Situación (s/casco urbano) (E=1/5000) -Orientación (¿Norte?) -Curvas de nivel -Señalamiento de elementos singulares. -Puntos singulares de referencia. -Propietarios colindantes. -Coordenadas geográficas. -Superficie del solar. -Memoria … …s/situación de la parcela (casco urbano, zonas contaminadas) …s/extensión superficial. …s/topografía (pendientes, desniveles) …s/utilización de la parcela (antecedentes) …s/disponibilidad de servicios (agua, luz, alcantarillado) …s/obstáculos para iniciar las obras. -Firmas … …de autores (personas tituladas) …de inmediatos superiores (supervisores) …de propietario del terreno. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Plano Topográfico (E= 1/200)

7 Pág. 6/9 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre ESTUDIOS GEOTÉCNICOS SOMEROS. Contenido: -Descripción topográfica. Singularidades. -Inundabilidad. -Clasificación sismológica. -Trabajos de campo y ensayos realizados. -Descripciones geológicas (general y particular) -Edificios colindantes (Cimentaciones) -Ensayos penetrométricos (Resultados) -Nivel freático. -Agresividad de aguas subálveas. -Agresividad del terreno. -Fotografías (9 x 12; color) Vistas de la parcela. Vistas de catas realizadas. -Gráfica de ensayos de penetración. -Localización de puntos investigados (m/planos; E= 1/400). -Ubicación de edificio (m/plano) -Cotas de rechazo. -Gráfico de presiones admisibles. -Resumen esencial -Cargas de trabajo admisibles. -Tipo de cimentación recomendada. -Ampliación del estudio (?) -Firmas …de autores (personas tituladas) …de inmediatos superiores (supervisores) PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Ensayos de penetración. Gráfica

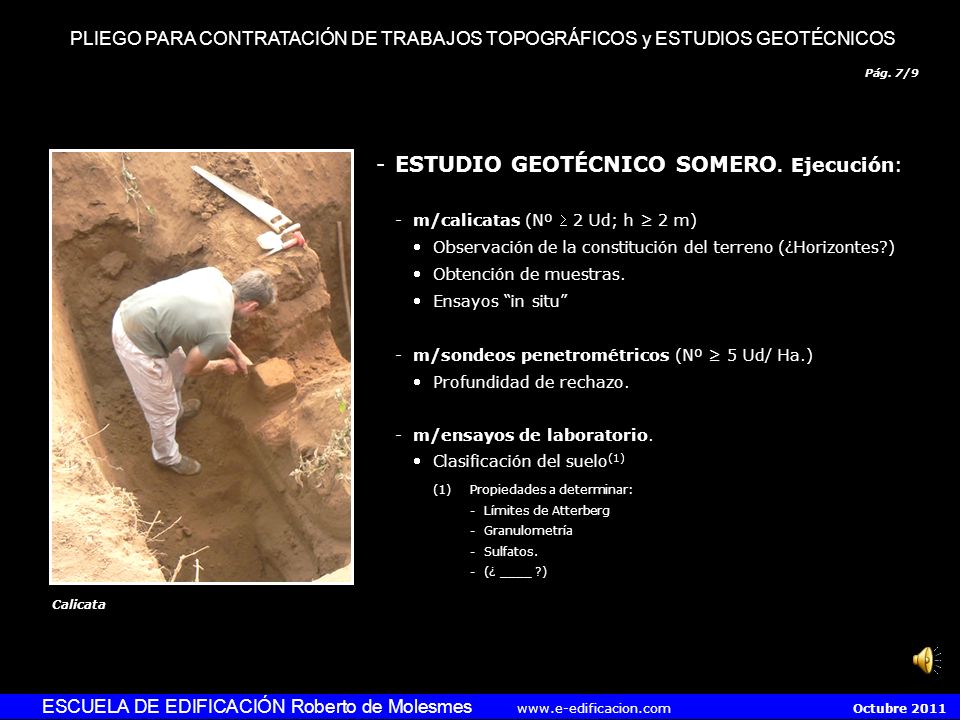

8 Pág. 7/9 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre ESTUDIO GEOTÉCNICO SOMERO. Ejecución: -m/calicatas (Nº 2 Ud; h 2 m) Observación de la constitución del terreno (¿Horizontes?) Obtención de muestras. Ensayos in situ -m/sondeos penetrométricos (Nº 5 Ud/ Ha.) Profundidad de rechazo. -m/ensayos de laboratorio. Clasificación del suelo (1) (1)Propiedades a determinar: - Límites de Atterberg - Granulometría - Sulfatos. - (¿ ____ ?) PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Calicata

9 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre 2011 ESTUDIOS GEOTÉCNICOS DETALLADOS. Contenidos : PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS TIPO DE EDIFICIO TIPO DE ESTUDIO AB Nº Plantas 3> 3 S pilares (m) 7,00> 7,00 -La cimentación elegida. -Resultados de ensayos (s/subsuelo) -Perfil estratigráfico. -Características (x capa) -Agresividad general. -Capacidades portantes (x profundidades) -Entumecimiento. -Módulo de deformación. -Asientos previsibles. Columna de sondeo rotativo. Representación simbólica Pág. 8/9

10 Pág. 9/9 ESCUELA DE EDIFICACIÓN Roberto de Molesmes Octubre ESTUDIOS GEOTÉCNICOS DETALLADOS. Ejecución: PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS SONDEOSMUESTRASENSAYOS A -Nº de sondeos (1) : S e (m²)/400 -Ubicación s/suelo edificable……… :70% -Casos singulares (galerías subterráneas/ zona volcánica) zapatas aisladas: 1 sondeo/zap. zapata corrida… :1 sondeo/ 6 m. losas……………… :1 sondeo/ 36 m² -Nº… :1 muestra/ 4 m (caso 1) 1 muestra/ 2,5 m (caso 2) 1 muestra/estrato(caso 3) 1 muestra/agua(caso 4) Caso 1: Sin rozamientos negativos ni empujes laterales. Caso 2:Con rozamientos negativos o empujes laterales. Caso 3: Con diversidad de estratos. Caso 4:Con agua Suelos Coherentes (Arcillas) -Límites de Atterberg:50% s/muestras (m) -Humedad……………… :100% s/m -Granulometría……… :10% s/m -Densidad……………… :100% s/m -Edómetro……………… :1 ensayo/estrato -Compresión simple… :100% s/m -Sulfatos………………… :20% s/m Suelos incoherentes (arenas) -Descripción…………… :100% s/m -Granulometría……… :100% s/m -Sulfatos……………… :20% s/m B -Nº de sondeos (1) : S e (m²)/225 S e (m²)/100 -Ubicación s/suelo edificable……… :70% -Casos singulares (galerías subterráneas/ zona volcánica) zapatas aisladas: 1 sondeo/zap. zapata corrida… :1 sondeo/ 6 m. losas……………… :1 sondeo/ 36 m² -Nº… :s/criterio del Arquitecto Director del proyecto -Nº y Clase … :s/criterio del Arquitecto Director del proyecto. TIPO DE ESTUDIO (1) Terrenos homogéneos: x 0,5
