1 Vacío Llamaremos “hacer vacío” a remover en forma parcial el aire de adentro de un recipiente hermético Para qué o por qué queremos hacer vacío? Uso industrial “Limpieza” en un experimento Aislación térmica

2 Presión Unidades Pascal = 1 Nw/m 2 bar = 100000 Pascal 1 Atm = 760 mmHg = 101325 Pascal = 1.01325 bar 1 mbar = 0.75 Torr = 100 Pascal mmHg = Torr (en honor a Torricelli)

3 Presión Rangos Vacío medio0.1 a 10 -3 Torr Alto vacío10 -3 a 10 -8 Torr Ultra alto vacío10 -8 a 10 -12 Torr Bajo vacío (Rough vacuum)1 atm a 0.1 Torr

4 Presión Rangos

5 Propiedades de los gases (y vapores) Densidades altas (presiones altas)  fluído compresible Se lo describe con las ecuaciones de Navier-Stokes. El flujo puede ser laminar o turbulento Densidades bajas (presiones bajas)  gas ideal Se lo describe como una colección de partículas Hay que usar métodos estadísticos Simulador (modelo cinético de los gases) http://intro.chem.okstate.edu/1314F00/Laboratory/GLP.htm

6 Propiedades de los gases (y vapores) Gas de Van der Waals

7 Valores numéricos para gas a baja presión Número de partículas que golpean una superficie por unidad de tiempo Distribución de Maxwell-Boltzmann

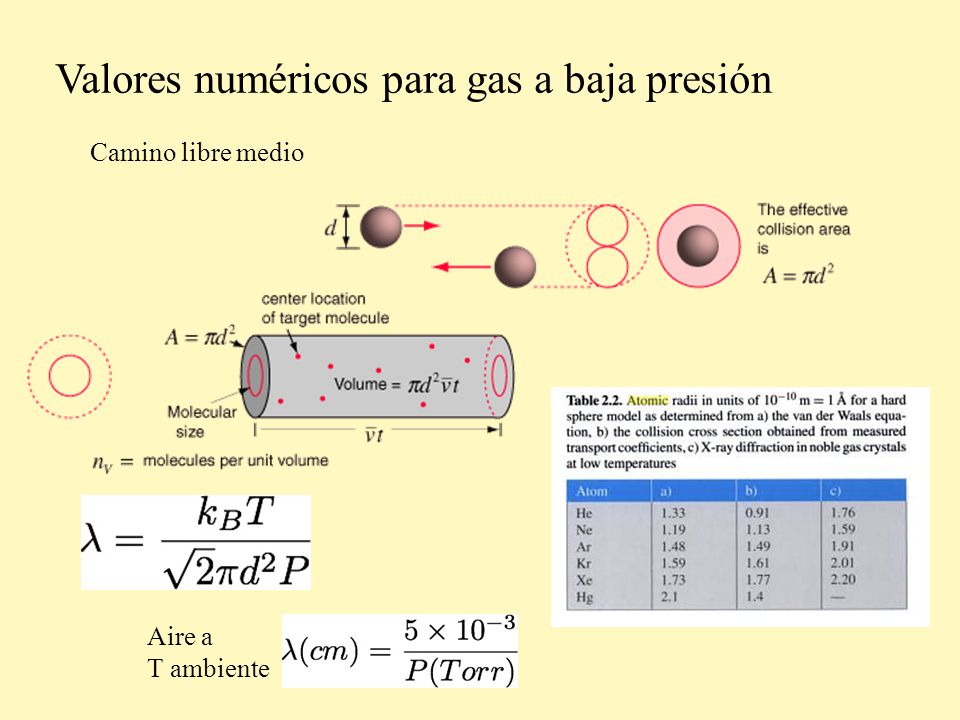

8 Valores numéricos para gas a baja presión Camino libre medio Aire a T ambiente

9 Valores numéricos para aire (N 2 25 o C)

10 Como hacemos vacío? Las dos bombas de vacío mas comunes son: 1)Bomba mecánica para bajar la presión hasta 10 -2 Torr 2)Bomba difusora para bajar la presión hasta 10 -8 Torr

11 Bomba de vacío mecánica Patentada por Charles C. Barnes el 16 de junio de 1874

12 Bomba de vacío mecánica Patentada por Charles C. Barnes el 16 de junio de 1874

13 Bomba de vacío mecánica

14 Bomba difusora Introducida por Wolfgang Gaede en 1915

15 Bomba difusora 1 l/s = 3.6 m 3 /h

16 Cámara Sistema de bombeo

17 Cámara V1 V2V2 V2V2 V3V3 V3V3 V4V4 V4V4 M1M1 M1M1 M2M2 M2M2 M3M3 M3M3 Sistema de bombeo

18 Cámara V1 V2V2 V2V2 V3V3 V3V3 V4V4 V4V4 M1M1 M1M1 M2M2 M2M2 M3M3 M3M3 H2OH2O LN 2 Baffle Chevron refrigerado por agua Trampa de Nitrógeno líquido
