1 1 PPP Semestre 4 Capítulo 3 Carlos Bran cbran@udb.edu.sv

2 222 Enlaces seriales punto a punto Autenticación PPP Configuración PPP Contenido

3 333 Introducción a la comunicación serial Codificaciones de capa fisica NRZ: No retorno a cero HDB3: Binario 3 de alta densidad AMI: Inversion alternada de marcas Normas de comunicacion Serial: RS-232 V.35 HSSI

4 444 Múltiplexión por división de tiempo

5 555 Punto de demarcación Es el punto de la red donde termina la responsabilidad del ISP. Este punto incluye el equipo activo final CSU/DSU, que constituye la unidad de terminación de la red NTU. El cliente del servicio conecta el CPE a la NTU que puede ser un Router, un dispositivo de acceso a frame relay, etc.

6 666 DTE / DCE La interfaz DTE/DCE para una norma en particular define las siguientes especificaciones: Mecánica/Física: Numero de pins y tipo de conector. Eléctrica: Niveles de voltaje para 0 y 1 Funcional: Especifica las funciones que se ejecutan asignando significado a cada una de las líneas de señalización de la interfaz. Procesal: Especifica la secuencia de eventos

7 777 Encapsulamiento HDLC Protocolo orientado a bits de transmisión sincrónica serial adoptado en 1979. De HDLC se han derivado otros protocolos como: LAPB, LAPD, LAPM y LAPF. El estándar HDLC no admite múltiples protocolos en un solo enlace por no tener indicadores de protocolos de capa superior. HDLC define 3 tipos de trama: Tramas I (transporte de datos), Tramas S (supervisión) y Tramas U (no numeradas).

8 888 Configuración y diagnostico de HDLC

9 999 Arquitectura PPP en capas Utiliza una arquitectura de capas por los que le permite portar múltiples protocolos sobre un enlace. Esta compuesto por 2 subprotocolos: Protocolo de control del enlace (LCP) y protocolos de control de red (NCP). Soporta las siguientes interfaces físicas: Asíncrona, Síncrona, HSSI, ISDN. LCP negocia y configura las opciones de control/formato en el enlace como autenticación, compresión, detección de errores, multienlace y devolución de llamadas, mientras NCP negocia y encapsula los diferentes protocolos de capa de red.

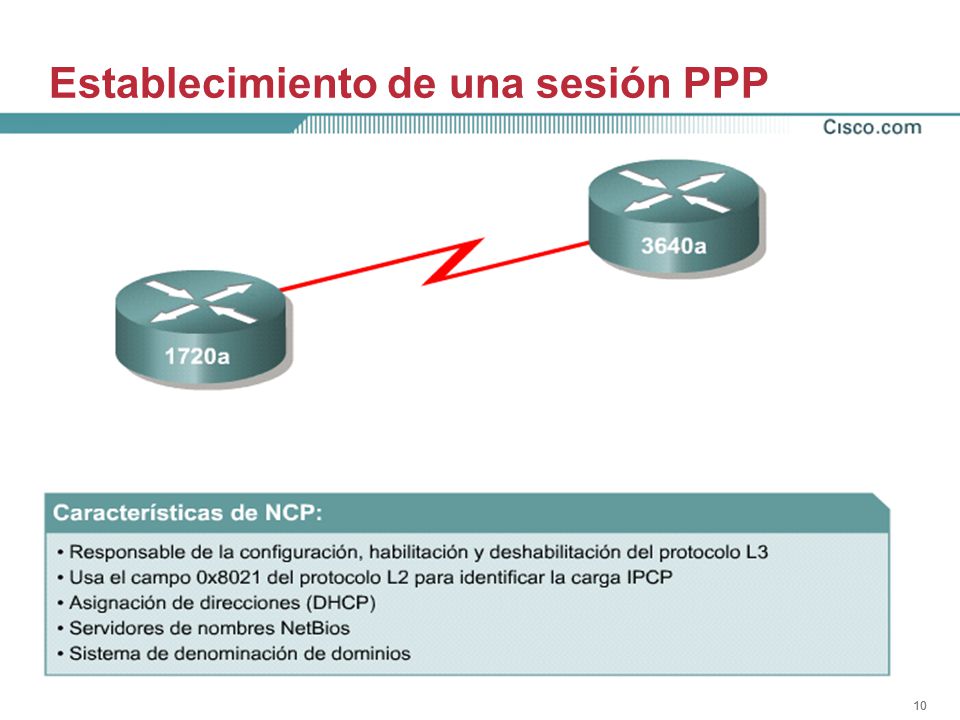

10 10 Establecimiento de una sesión PPP

11 11 Protocolos de autenticación PPP

12 12 Configuración de PPP

13 13 Configuración de la autenticación PPP

14 14 Verificación y diagnostico de PPP
