REDES WAN RED DE ÁREA AMPLIA - WIDE AREA NETWORK.

Presentaciones similares


Presentación del tema: "REDES WAN RED DE ÁREA AMPLIA - WIDE AREA NETWORK."— Transcripción de la presentación:

1 REDES WAN RED DE ÁREA AMPLIA - WIDE AREA NETWORK

2 REDES WAN INTRODUCCIÓN A LAS REDES WAN CONCEPTOS DE TECNOLOGÍA WAN DIFERENTES CONEXIONES DE ENLACE WAN PRACTICAS DE LABORATORIO RESUMEN DEL CAPITULO EXAMEN DEL CAPITULO 14/11/20132Ing. Jorge Salvatierra

3 INTRODUCCION A LAS REDES WAN 14/11/20133Ing. Jorge Salvatierra

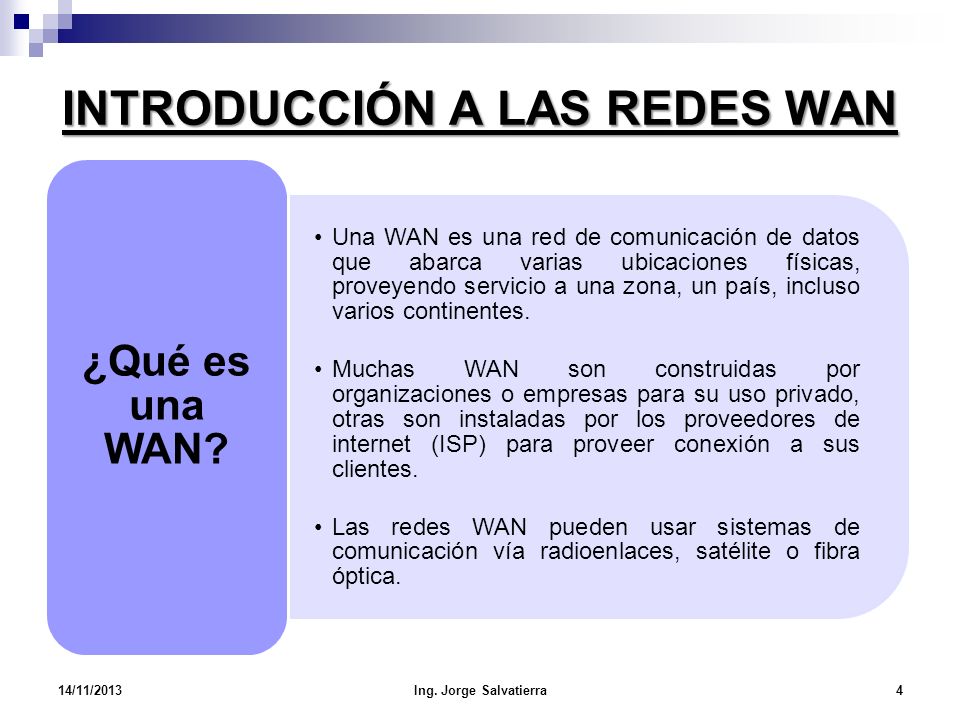

4 INTRODUCCIÓN A LAS REDES WAN Una WAN es una red de comunicación de datos que abarca varias ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas por los proveedores de internet (ISP) para proveer conexión a sus clientes. Las redes WAN pueden usar sistemas de comunicación vía radioenlaces, satélite o fibra óptica. ¿Qué es una WAN? 14/11/20134Ing. Jorge Salvatierra

5 INTRODUCCIÓN A LAS REDES WAN ¿Por qué es necesaria una WAN? Las personas u organizaciones necesitan comunicarse y compartir datos a través de grandes distancias. Con frecuencia, los empleados que viajan por temas relacionados con la empresa necesitan acceder a la información que se encuentra en las redes corporativas. Hoy en día es posible la comunicaciones con bancos, tiendas, bibliotecas, estudios, etc. 14/11/20135Ing. Jorge Salvatierra

6 INTRODUCCIÓN A LAS REDES WAN Diferentes tipos de redes Se distinguen diferentes tipos de redes (privadas o publicas) según su tamaño (en cuanto a la cantidad de equipos o usuarios), su velocidad de transferencia de datos y su alcance. Existen estos tipos de redes: LAN.- Red de Área Local. CAN.- Red de Área Campus. MAN.- Red Área Metropolitana. WAN.- Red de Área Amplia. 14/11/20136Ing. Jorge Salvatierra

7 INTRODUCCIÓN A LAS REDES WAN Capa núcleo: enlace troncal de alta velocidad que está diseñado para conmutar paquetes tan rápido como sea posible. El modelo de red jerárquico es útil para diseñar una infraestructura de red confiable. Proporciona una vista modular de una red, lo que simplifica el diseño y la creación de una red que pueda crecer en el futuro. Capa de distribución: agrupa los armarios de cableado y utiliza dispositivos para segmentar grupos de trabajo y aislar los problemas de la red. Capa de acceso: permite el acceso de los usuarios a los dispositivos de la red. 14/11/20137Ing. Jorge Salvatierra

8 INTRODUCCIÓN A LAS REDES WAN Arquitectura Empresarial 14/11/20138Ing. Jorge Salvatierra

9 INTRODUCCIÓN A LAS REDES WAN Arquitectura Empresarial 14/11/20139Ing. Jorge Salvatierra

10 INTRODUCCIÓN A LAS REDES WAN Arquitectura Empresarial 14/11/201310Ing. Jorge Salvatierra

11 14/11/2013Ing. Jorge Salvatierra11 Volver

12 CONCEPTOS DE TECNOLOGÍA WAN 14/11/201312Ing. Jorge Salvatierra

13 CONCEPTOS DE TECNOLOGIA WAN Las operaciones de una WAN se centran principalmente en las Capas 1 y 2. Los estándares de acceso WAN normalmente describen tanto los métodos de entrega de la capa física como los requisitos de la capa de enlace de datos, incluyendo la dirección física, el control del flujo y la encapsulación. La definición y la administración de los estándares de acceso WAN están a cargo de varias autoridades reconocidas, entre ellas la Organización Internacional de Normalización (OIE), la Asociación de la Industria de las Telecomunicaciones (TIA, Telecommunications Industry Association) y la Asociación de Industrias Electrónicas (EIA, Electronic Industries Alliance). Redes WAN y modelo OSI 14/11/201313Ing. Jorge Salvatierra

14 CONCEPTOS DE TECNOLOGÍA WAN 7. Aplicación6. Presentación5. Sesión4. Transporte3. Red 2. Enlace de Datos: Frame Relay, ATM, HDLC. Describen cómo proporcionar las conexiones eléctricas, mecánicas, operativas y funcionales a los servicios brindados por un proveedor de servicios de comunicaciones. 1. Física: Conexiones eléctricas, mecánicas y operativas. Definen cómo se encapsulan los datos para su transmisión a lugares remotos y los mecanismos de transferencia de las tramas resultantes. 14/11/201314Ing. Jorge Salvatierra

15 CONCEPTOS DE TECNOLOGÍA WAN Equipo local del cliente (CPE, Customer Premises Equipment). Equipo de comunicación de datos (DCE, Data Communications Equipment). Equipo terminal de datos (DTE, Data Terminal Equipment) Punto de demarcación Bucle local Oficina central (CO, Central Office) 14/11/201315Ing. Jorge Salvatierra

16 CONCEPTOS DE TECNOLOGÍA WAN Módem: Modulador o demodulador de señales. Servidor de acceso Switch WAN Router Router núcleo: router que reside en el centro o backbone de la WAN y no en la periferia. CSU/DSU (Channel Service Unit)/(Data Service Unit). CSU proporciona terminación para la señal digital y garantiza la integridad de la conexión mediante la corrección de errores y la supervisión de la línea. DSU convierte las tramas de la línea Portadora T en tramas que la LAN puede interpretar y viceversa. 14/11/201316Ing. Jorge Salvatierra

17 CONCEPTOS DE TECNOLOGÍA WAN EIA/TIA-232: Velocidad 64 Kbps en un conector D de 25 pins en distancias cortas. EIA/TIA-449/530: Versión rápida del EIA/TIA-232 (2 Mbps). Utiliza conector D de 36 pins. Este estándar también se conoce como RS-422 y RS-423. EIA/TIA-612/613: Protocolo de interfaz serial de alta velocidad (HSSI), hasta 52 Mbps en un conector D de 60 pins. X.21: Estándar de UIT-T para comunicaciones digitales síncronas. Utiliza un conector D de 15 pins. V.35: Estándar de ITU-T para comunicaciones síncronas. Transmitía velocidades de datos de 48 kbps, en la actualidad soporta hasta Mbps con un conector rectangular de 34 pins. 14/11/201317Ing. Jorge Salvatierra

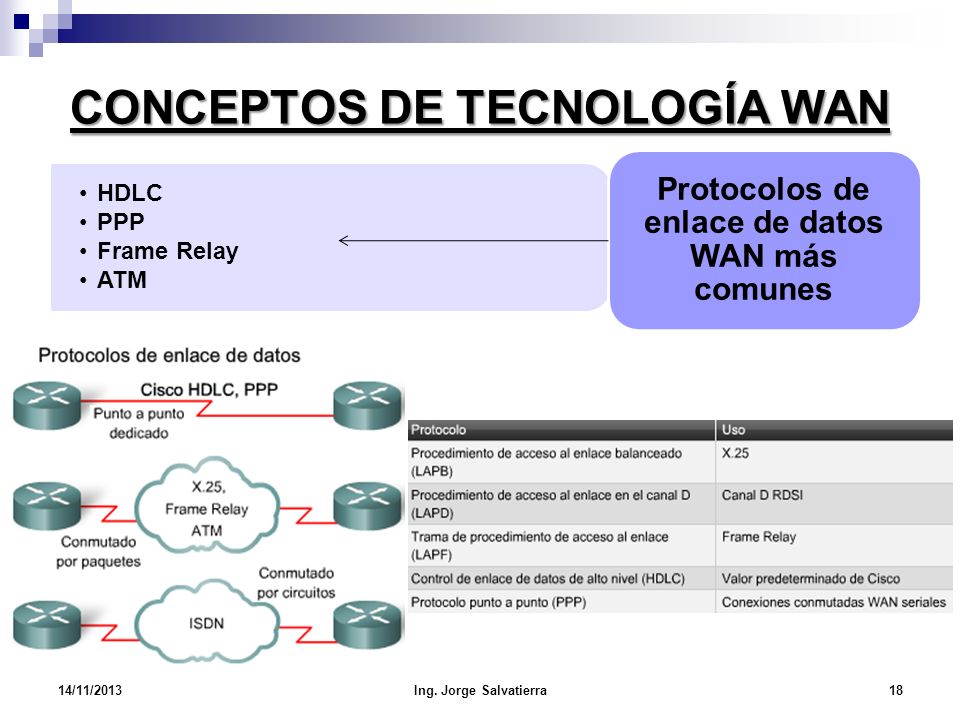

18 CONCEPTOS DE TECNOLOGÍA WAN HDLC PPP Frame Relay ATM Protocolos de enlace de datos WAN más comunes 14/11/201318Ing. Jorge Salvatierra

19 CONCEPTOS DE TECNOLOGÍA WAN Cada conexión WAN utiliza un protocolo de Capa 2 para encapsular un paquete mientras atraviesa el enlace WAN. Para ello se debe configurar el tipo de encapsulación de Capa 2 utilizado en cada interfaz serial del router. El protocolo de encapsulación que se debe usar depende de la tecnología y del equipo. Los datos de la capa de red se envían a la capa de enlace de datos y esta crea una trama alrededor de los datos de la capa de red, de modo que se apliquen los controles y verificaciones necesarias. 14/11/201319Ing. Jorge Salvatierra

20 CONCEPTOS DE TECNOLOGÍA WAN Dirección.- no se necesita para enlaces WAN, que casi siempre son punto a punto. Aún así, el campo de la dirección está presente y puede ocupar 1 o 2 bits. Control.- Indica si el contenido de los datos es información de control o si se trata de datos de la capa de red. El campo de control normalmente ocupa 1 byte. Campo señalador.- La trama comienza y termina con un campo de señaladores de 8 bits ( ). Datos.- El dato encapsulado sigue el campo de control. FCS.- La Secuencia de verificación de trama utiliza el mecanismo de comprobación de redundancia cíclica para establecer un campo de 2 o 4 bytes. 14/11/201320Ing. Jorge Salvatierra

21 CONCEPTOS DE TECNOLOGÍA WAN La multiplexación por división temporal (TDM) asigna a cada conversación una parte de la conexión por turno. TDM garantiza que una conexión de capacidad fija esté disponible para el suscriptor. Para acceder a Internet, habrá "ráfagas" de actividad en el circuito mientras se transfiere una página Web, luego habrá un periodo sin actividad mientras el usuario lee la página, y luego habrá otra ráfaga de actividad. Las redes de conmutación de circuitos son las que establecen un circuito (o canal) dedicado entre los nodos y las terminales antes de que los usuarios puedan comunicarse. Por ejemplo una llamada Telefónica. 14/11/201321Ing. Jorge Salvatierra

22 CONCEPTOS DE TECNOLOGÍA WAN Los sistemas sin conexión, tal como Internet, transmiten toda la información de direccionamiento en cada paquete. Cada switch debe evaluar la dirección para determinar a dónde enviar el paquete. Los sistemas orientados a conexión predeterminan la ruta del paquete y cada paquete sólo necesita llevar un identificador. En el caso de Frame Relay, estos se denominan identificadores de control de enlace de datos (DLCI). La conmutación de paquetes divide los datos en paquetes que se envían a través de una red compartida. Hay dos maneras de determinar este enlace: sin conexión u orientada a conexión. 14/11/201322Ing. Jorge Salvatierra

23 CONCEPTOS DE TECNOLOGÍA WAN 14/11/2013Ing. Jorge Salvatierra23 Conceptos de conmutación WAN

24 CONCEPTOS DE TECNOLOGÍA WAN 14/11/2013Ing. Jorge Salvatierra24 Conceptos de conmutación WAN

25 14/11/2013Ing. Jorge Salvatierra25 Volver

26 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/201326Ing. Jorge Salvatierra

27 DIFERENTES CONEXIONES DE ENLACE WAN Enlaces de comunicación dedicados.- Un enlace punto a punto desde el cliente hasta el destino a través de un ISP. Enlaces de comunicación conmutados.- Pueden ser : Enlaces de comunicación por conmutación de circuitos como PSTN e ISDN y Enlaces de comunicación por conmutación de paquetes como Frame Relay, X.25 y ATM. Opciones de conexión WAN públicas.- Utilizan la infraestructura global de Internet, con el desarrollo de la tecnología VPN, Internet ahora es una opción económica y segura para conectarse a distancia. Opciones de conexión de WAN privadas.- incluyen opciones de enlaces de: 14/11/201327Ing. Jorge Salvatierra

28 DIFERENTES CONEXIONES DE ENLACE WAN La desventaja es que tienen una capacidad fija, pero el tráfico WAN con frecuencia es variable, además, cada conexión de línea alquilada requiere un puerto serial de router y también se necesita un CSU/DSU y el circuito físico del proveedor de servicios lo que aumenta los costos de equipos y todo cambio necesita que el proveedor visite el lugar. Líneas arrendadas.- La capacidad dedicada elimina la latencia o las fluctuaciones de fase entre los extremos. La disponibilidad constante es esencial para algunas aplicaciones, como es el caso de VoIP o video sobre IP, eso como ventaja. 14/11/201328Ing. Jorge Salvatierra

29 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra29

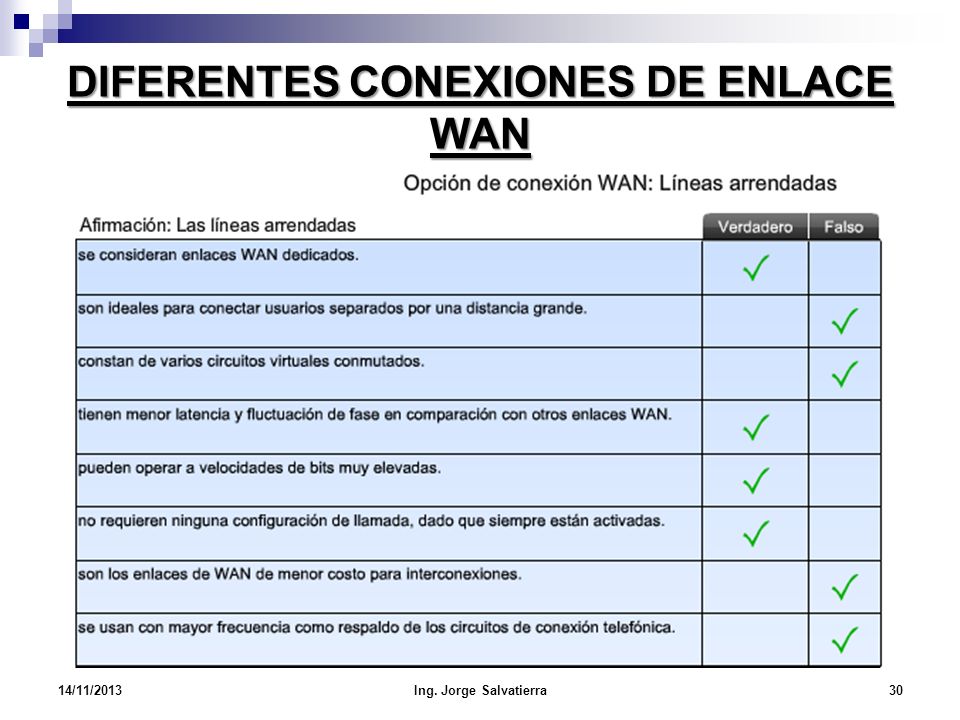

30 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra30

31 DIFERENTES CONEXIONES DE ENLACE WAN Las ventajas del módem y las líneas analógicas son la simplicidad, la disponibilidad y el bajo costo de implementación. Las desventajas son la baja velocidad en la transmisión de datos y el tiempo de conexión relativamente largo. Conexión analógica.- Utiliza un módem que modula los datos binarios en una señal analógica en el origen y demodula la señal analógica a datos binarios en el destino a una velocidad menor a 56 Kbps a través de un cable de cobre llamado bucle local. 14/11/201331Ing. Jorge Salvatierra

32 DIFERENTES CONEXIONES DE ENLACE WAN La ISDN de interfaz de acceso básico (BRI, Basic Rate Interface) y la interfaz de acceso principal (PRI, Primary Rate Interface). La BRI destinada al uso doméstico y para las pequeñas empresas, y provee dos canales B de 64 kbps y un canal D de 16 kbps (Con frecuencia no se lo ocupa). El canal D BRI está diseñado para control y algunos ISP lo ocupan para transmitir como las conexiones X.25 a 9.6 kbps. Red digital de servicios integrados.- permite al bucle local de una PSTN transportar señales digitales, como resultado una mayor capacidad de conexiones conmutadas. La ISDN cambia las conexiones internas de la PSTN de señales portadoras analógicas a señales digitales de TDM. Existen dos tipos de interfaces ISDN: 14/11/201332Ing. Jorge Salvatierra

33 DIFERENTES CONEXIONES DE ENLACE WAN Con la ISDN PRI se pueden conectar varios canales B entre dos extremos. Permitiendo videoconferencias y conexiones de datos de banda ancha sin latencia ni fluctuación de fase, pero el uso de conexiones múltiples resulta costoso para grandes distancias. Disminuyendo en popularidad debido a otras tecnologías como XDSL. La PRI disponible para instalaciones más grandes ofrece 23 canales B de 64 kbps y un canal D de 64 kbps en Norte América da un total de velocidad de transmisión de hasta Mbps. En Europa ofrece 30 canales B y un canal D para un total de velocidad de transmisión de hasta Mbps, incluida la carga de sincronización. 14/11/201333Ing. Jorge Salvatierra

34 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra34

35 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra35

36 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra36

37 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra37

38 DIFERENTES CONEXIONES DE ENLACE WAN X.25 es un protocolo de capa de red heredado que proporciona una dirección de red a los suscriptores. Los circuitos virtuales se establecen a través de la red con paquetes de petición de llamadas a la dirección destino. En la actualidad, las redes X.25 están en franca decadencia y están siendo reemplazadas por tecnologías más recientes de capa 2, como Frame Relay, ATM y ADSL 14/11/201338Ing. Jorge Salvatierra

39 DIFERENTES CONEXIONES DE ENLACE WAN Frame Relay es un protocolo sencillo (Sucesor de X.25) que funciona a nivel de la capa de enlace de datos y no en la capa de red, no realiza ningún control de errores o flujo. El resultado de la administración simplificada de las tramas es una reducción en la latencia y las medidas tomadas para evitar la acumulación de tramas en los switches intermedios ayudan a reducir las fluctuaciones de fase 14/11/201339Ing. Jorge Salvatierra

40 DIFERENTES CONEXIONES DE ENLACE WAN Modo de transferencia Asincrona (ATM) capaz de transferir voz, video y datos a través de redes privadas y públicas. Tiene arquitectura basada en celdas, en lugar de tramas. Las celdas ATM tienen siempre una longitud fija de 53 bytes. La celda ATM contiene un encabezado ATM de 5 bytes seguido de 48 bytes de contenido ATM. Las celdas pequeñas de longitud fija son adecuadas para la transmisión de tráfico de voz y video porque este tráfico no tolera demoras. 14/11/201340Ing. Jorge Salvatierra

41 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra41

42 DIFERENTES CONEXIONES DE ENLACE WAN 14/11/2013Ing. Jorge Salvatierra42

43 DIFERENTES CONEXIONES DE ENLACE WAN La tecnología DSL es una tecnología de conexión permanente que utiliza líneas telefónicas de par trenzado existentes para transportar datos de alto ancho de banda y brindar servicios IP a los suscriptores. Un módem DSL convierte una señal Ethernet proveniente del dispositivo del usuario en una señal DSL que se transmite a la oficina central. 14/11/201343Ing. Jorge Salvatierra

44 DIFERENTES CONEXIONES DE ENLACE WAN El cable coaxial es muy usado en áreas urbanas para distribuir las señales de televisión. Esto permite que haya un mayor ancho de banda que con el bucle local de teléfono. Los módems por cable ofrecen una conexión permanente y una instalación simple. El suscriptor conecta una computadora o un router LAN al módem por cable, que traduce las señales digitales a las frecuencias de banda ancha que se utilizan para transmitir por una red de televisión por cable. 14/11/201344Ing. Jorge Salvatierra

45 DIFERENTES CONEXIONES DE ENLACE WAN La tecnología inalámbrica utiliza el espectro de radiofrecuencia sin licencia para enviar y recibir datos. El espectro sin licencia está disponible para todos quienes posean un router inalámbrico y tecnología inalámbrica en el dispositivo que estén utilizando. Los siguientes nuevos desarrollos en la tecnología inalámbrica de banda ancha están cambiando esta situación: - WiFi municipal - WiMAX - Internet satelital 14/11/201345Ing. Jorge Salvatierra

46 DIFERENTES CONEXIONES DE ENLACE WAN Ventajas.- Ahorro de costos, escalabilidad, seguridad, y compatibilidad con la tecnología de banda ancha. Existen dos tipos de acceso VPN.- VPN de sitio a sitio y VPN de acceso remoto. VPN de sitio a sitio estas VPN conectan redes enteras entre sí; ejemplo, pueden conectar la red de una sucursal con la red de la sede principal de la empresa, como se muestra en la imagen. Una VPN es una conexión encriptado entre redes privadas a través de una red pública como Internet. En lugar de utilizar una conexión de Capa 2 dedicada, las VPN utilizan conexiones virtuales denominadas túneles VPN que se enrutan a través de Internet desde una red privada de la empresa al sitio remoto o host del empleado. 14/11/201346Ing. Jorge Salvatierra

47 DIFERENTES CONEXIONES DE ENLACE WAN VPN de acceso remoto.- las VPN de acceso remoto permiten a hosts individuales, como trabajadores a distancia, usuarios móviles y consumidores de Extranet, tener acceso a la red empresarial de manera segura a través de Internet. Normalmente, cada host tiene instalado el software cliente de VPN o utiliza un cliente basado en la Web. 14/11/201347Ing. Jorge Salvatierra

48 DIFERENTES CONEXIONES DE ENLACE WAN Metro Ethernet Utiliza switches Ethernet que leen la información IP y permiten a los proveedores de servicios ofrecer a las empresas servicios convergentes de voz, datos y video, por ejemplo, telefonía IP, streaming video, generación de imágenes y almacenamiento de datos. Al extender Ethernet al área metropolitana, las empresas pueden proporcionar a sus oficinas remotas un acceso confiable a las aplicaciones y los datos de la LAN de la sede principal corporativa. 14/11/201348Ing. Jorge Salvatierra

49 DIFERENTES CONEXIONES DE ENLACE WAN ¿Qué opciones de conexión están disponibles a nivel local?. ¿Cuál es el costo de las opciones de conexión disponibles?. ¿Qué opciones de conexión están disponibles a nivel local?. ¿Cuál es el costo de las opciones de conexión disponibles? 14/11/201349Ing. Jorge Salvatierra Selección de una conexión de enlace WAN ¿Cuál es el propósito de la WAN?. ¿Cuál es el alcance geográfico?. ¿Cuáles son los requisitos de tráfico?. ¿La WAN debe utilizar una infraestructura privada o pública?. Para una WAN privada, ¿debe utilizarse una red dedicada o conmutada? Para una WAN pública, ¿qué tipo de acceso VPN se necesita?

50 14/11/2013Ing. Jorge Salvatierra50 Volver

51 PRACTICAS DE LABORATORIO 14/11/201351Ing. Jorge Salvatierra

52 PRACTICAS DE LABORATORIO 14/11/2013Ing. Jorge Salvatierra52 Realizar las siguientes practicas de Laboratorio: Práctica de laboratorio : Repaso del reto (Tarea) Actividad del PT : Desafío de integración de aptitudes de Packet Tracer (Presentar en clases)

53 14/11/2013Ing. Jorge Salvatierra53 Volver

54 RESUMEN DEL CAPITULO 14/11/201354Ing. Jorge Salvatierra

55 RESUMEN DEL CAPITULO 14/11/2013Ing. Jorge Salvatierra55 - Una WAN es una red de comunicación de datos que opera más allá del alcance geográfico de una LAN y funciona principalmente en la Capa 1 y 2 del M. OSI. - Los dispositivos que colocan los datos en el bucle local se denominan equipos de terminación de circuito de datos (DCE). Los dispositivos del cliente se llaman equipo terminal de datos (DTE) - Los protocolos de la capa de enlace de datos definen cómo se encapsulan los datos para su transmisión a lugares remotos, así como también los mecanismos de transferencia de las tramas resultantes. Las WAN por conmutación de circuitos incluyen el acceso telefónico analógico e ISDN. Las WAN por conmutación de paquetes incluyen X.25 Frame Relay y ATM. ATM transmite datos en celdas de 53 bytes en lugar de utilizar tramas y es adecuado para video.

56 14/11/2013Ing. Jorge Salvatierra56 Volver

57 EXAMEN DEL CAPITULO EXAMEN DEL CAPITULO 14/11/201357Ing. Jorge Salvatierra
