1 1 © 2004, Cisco Systems, Inc. All rights reserved. RESUMEN CAPITULO 7 RIP VERSION 2 19-Julio-2008 Adrián Bonilla – Rolando Félix

2 222 © 2004, Cisco Systems, Inc. All rights reserved. Características de RIP versión 2 RIP v2 es una versión mejorada de RIP. RIP v2 ofrece el enrutamiento por prefijo, lo que le permite enviar información de la máscara de subred con la actualización de la ruta. Soporta subredes Soporta CIDR y VLSM Además RIP v2 admite el uso de enrutamiento sin clase en el cual diferentes subredes dentro de una misma red pueden utilizar distintas mascaras de subred, como lo hace VLSM.

3 333 © 2004, Cisco Systems, Inc. All rights reserved. Comparación de los Formatos de Mensaje

4 444 © 2004, Cisco Systems, Inc. All rights reserved. Características de RIP versión 2

5 555 © 2004, Cisco Systems, Inc. All rights reserved. Características Comunes de RIP v1 y v2 Ambas versiones de RIP comparten las siguientes funciones: - Utiliza UDP para enviar sus mensajes y usa el puerto RIP calcula el camino más corto hacia la red de destino usando el algoritmo del vector de distancias. - RIP tiene una distancia administrativa de Utilizan temporizadores de espera (holddown timers) para evitar los bucles de enrutamiento – la opción por defecto es 180 segundos. Si pasado este tiempo, no se han recibido mensajes que confirmen que esa ruta está activa, se borra. Estos 180 segundos, corresponden a 6 intercambios de información - Utilizan la técnica de horizonte dividido (split horizon) para evitar los bucles de enrutamiento. - Utilizan 16 saltos como métrica para representar una distancia infinita

6 666 © 2004, Cisco Systems, Inc. All rights reserved. Diferencias entre RIP v1 y v2

7 777 © 2004, Cisco Systems, Inc. All rights reserved. Ventajas y desventajas Ventajas Más fácil de configurar. Protocolo abierto, soportado por muchos fabricantes. Desventajas Para determinar la mejor métrica, únicamente toma en cuenta el número de saltos (por cuántos routers o equipos similares pasa la información). No toma en cuenta otros criterios importantes.

8 888 © 2004, Cisco Systems, Inc. All rights reserved. Configuración de RIP versión 2 RIP v2 es fácil de configurar. A continuación se muestran los pasos:

9 999 © 2004, Cisco Systems, Inc. All rights reserved. Topología Lo0, Lo1, Lo2Interfaces de Loopback (emula interfaces físicas) R2 (S0/0/1)Interfaz Nula (no envía ni recibe trafico)

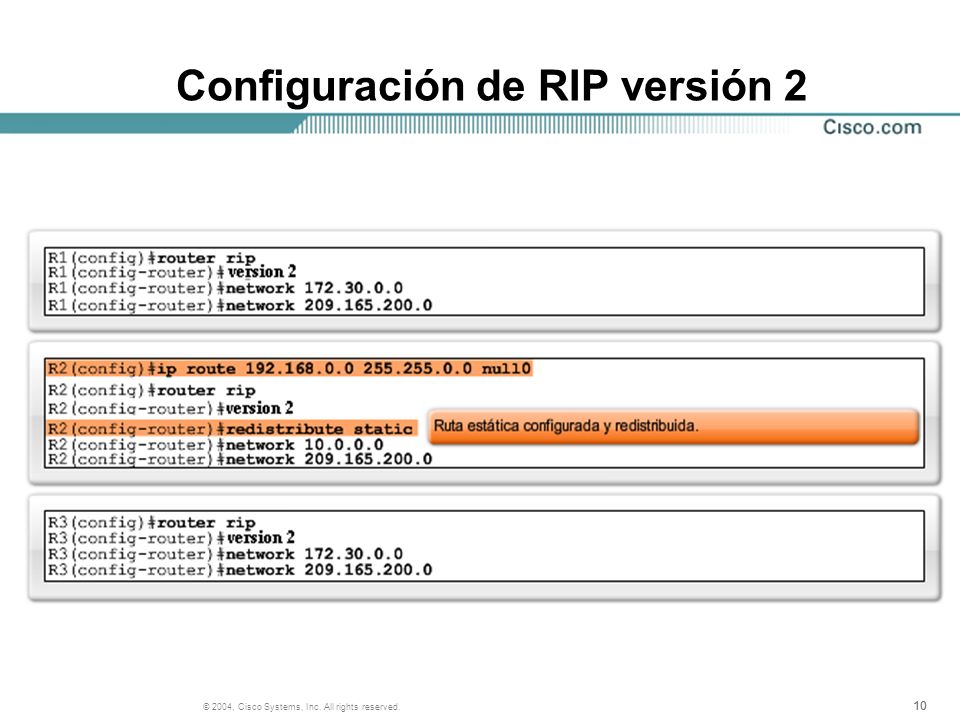

10 10 © 2004, Cisco Systems, Inc. All rights reserved. Configuración de RIP versión 2

11 11 © 2004, Cisco Systems, Inc. All rights reserved. Configuración de RIP versión 2 Se debe desactivar la autosumarizacion en los routers para que no resuman las redes a su dirección con clase

12 12 © 2004, Cisco Systems, Inc. All rights reserved. Configuración de RIP versión 2 R2 (config-router)# no auto-summary auto-summary Para restaurar la conducta por default de sumarización automática de rutas de subredes en rutas a nivel de red. Para deshabilitar esta función debemos utilizar el prefijo no a este comando. Para que ? Sumarización Automática debe ser desabilitada para poder soportar REDES DISCONTIGUAS

13 13 © 2004, Cisco Systems, Inc. All rights reserved. Ejemplo de auto-summary Ejemplo por default: sh ip route R /16 [120/1] via , 00:00:01, Serial0/0 R /16 [120/1] via , 00:00:01, Serial0/1 En este caso el ruteador interpreta mal la información y va enviar en el mejor de los caso 50% de paquetes por cada puerto serial Ahora con la opción: no auto-summary R /24 [120/1] via , 00:00:01, Serial0/0 R /24 [120/1] via , 00:00:01, Serial0/1 En este caso el ruteador interpreta bien la información y va enviar el 100% de paquetes por cada puerto serial

14 14 © 2004, Cisco Systems, Inc. All rights reserved. Verificación y Depuración de errores Los comandos show ip protocols y show ip route muestran información sobre los protocolos de enrutamiento y la tabla de enrutamiento. El comando show ip interface brief también se puede usar para visualizar un resumen de la información y del estado de la interfaz. El comando debug ip rip muestra las actualizaciones de enrutamiento RIP a medida que éstas se envían y reciben. Los comandos no debug all o undebug all desactivarán totalmente la depuración

15 15 © 2004, Cisco Systems, Inc. All rights reserved. show ip protocols

16 16 © 2004, Cisco Systems, Inc. All rights reserved. show ip route

17 17 © 2004, Cisco Systems, Inc. All rights reserved. show ip interface brief

18 18 © 2004, Cisco Systems, Inc. All rights reserved. debug ip rip

19 19 © 2004, Cisco Systems, Inc. All rights reserved. Resumen
