Telecomunicaciones a través de Fibras Ópticas Ing Juan R García Bish

Presentaciones similares


Presentación del tema: "Telecomunicaciones a través de Fibras Ópticas Ing Juan R García Bish"— Transcripción de la presentación:

1 Telecomunicaciones a través de Fibras Ópticas Ing Juan R García Bish

2 Agenda Ventajas de las comunicaciones a través de fibras ópticas Principios de las comunicaciones ópticas Modos de propagación Atenuación Dispersión Fuentes de luz, transmisores ópticos Amplificador óptico Receptores ópticos

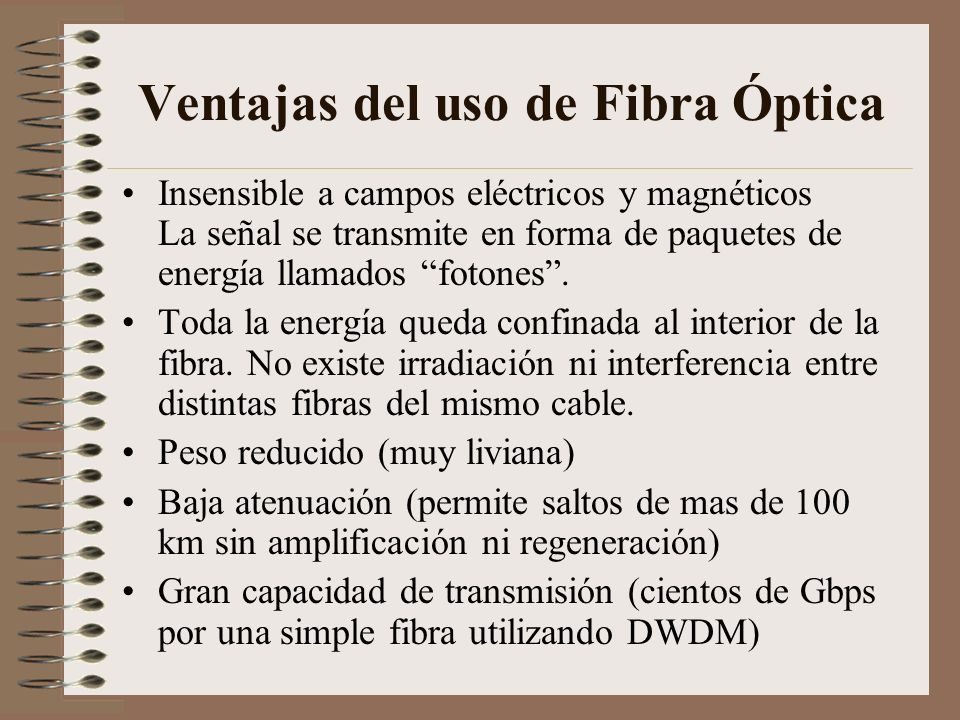

3 Ventajas del uso de Fibra Óptica Insensible a campos eléctricos y magnéticos La señal se transmite en forma de paquetes de energía llamados fotones. Toda la energía queda confinada al interior de la fibra. No existe irradiación ni interferencia entre distintas fibras del mismo cable. Peso reducido (muy liviana) Baja atenuación (permite saltos de mas de 100 km sin amplificación ni regeneración) Gran capacidad de transmisión (cientos de Gbps por una simple fibra utilizando DWDM)

4 Principio de la Propagación en Fibras Ópticas El principio que explica las comunicaciones a través de fibras ópticas es la Ley de Snell Cuando un haz de luz incide sobre la superficie de separación entre dos medios parte de la energia se refleja volviendo al mismo medio del cual provenía y parte de la energía se refracta La refracción es el fenómeno por el cual la energía ingresa al segundo medio pero el haz de luz sufre un cambio de ángulo.

5 Reflexión y Refracción Ley de Snell : n 1. sen 1 = n 2. sen 2

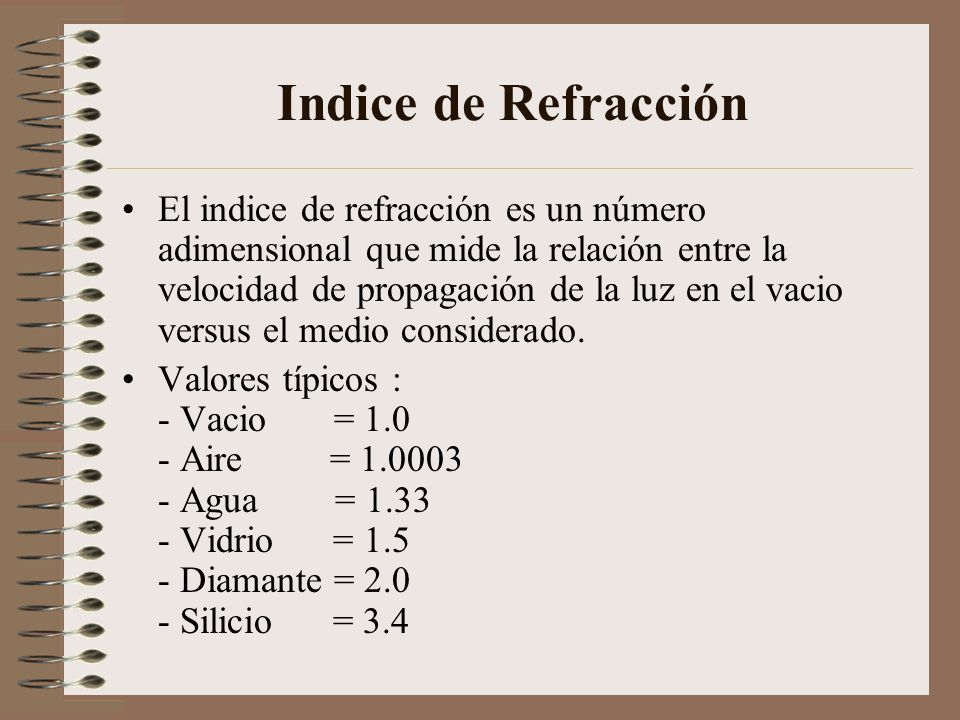

6 Indice de Refracción El indice de refracción es un número adimensional que mide la relación entre la velocidad de propagación de la luz en el vacio versus el medio considerado. Valores típicos : - Vacio = Aire = Agua = Vidrio = Diamante = Silicio = 3.4

7 Reflexion Parcial y Total

8 Reflexión Parcial y Total

9 Apertura Numérica Ángulo de Aceptación Los rayos dentro del alma de la fibra óptica pueden incidir en varios ángulos pero la reflexión interna total se produce exclusivamente para aquellos que inciden con un ángulo mayor que el crítico. Este fenómeno evita que los rayos abandonen la fibra antes de llegar al extremo de la misma. Angulo de aceptación es el angulo máximo medido desde el eje de la fibra para el cual el rayo incidente experimenta reflexión total. La apertura númerica es un número adimensional que esta dado por el seno del ángulo de aceptación

10 Ángulo de Aceptación

11 Modos de Propagación Dentro de los límites impuestos por la apertura numérica los rayos pueden propagarse en varios ángulos. Los que se propagan con bajos ángulos respecto al eje de la fibra se denominan modos bajos. Estos modos no existen en forma continua. Para una dada longitud de onda existen una serie de ángulos discretos en los cuales existe propagación. Fibra monomodo es aquella en la cual el area del nucleo y la apertura numérica son tales que permiten la propagación de un solo modo.

12 Modos Secundarios Modos secundarios sufren una alta atenuación y se extinguen antes de los 50 metros. La mayoria de ellos se vinculan con la propagacion de energía a través de la capa superficial de la fibra (cladding). Pueden eliminarse rodeando la fibra desnuda con una cubierta cuyo indice de refracción sea mas elevado.

13 Atenuación en el cable de F.O. Los modos que se propagan por el centro de la fibra (core) sufren un proceso de atenuación. La atenuación se produce por : - Dispersión producida por materiales extraños. - Absorción molecular. - Irregularidades en la interfase core-cladding. Las dos primeros mecanismos dependen de la distancia que debe recorrer el haz dentro de la fibra El último depende de la cantidad de reflexiones. Los modos de mayor orden sufrirán una mayor atenuación (mayor distancia y mas reflexiones)

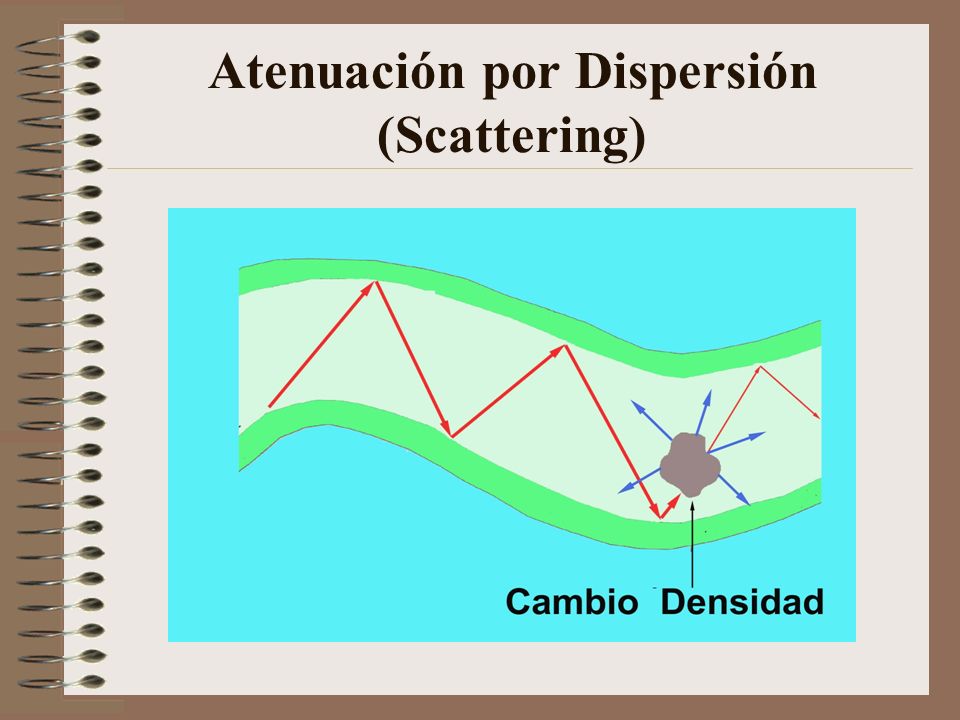

14 Atenuación por Dispersión (Scattering)

15 Atenuación por Absorción

16 Curva de Atenuación

17 Atenuación en las Interfases de Acoplamiento Interfases de acoplamiento pueden ser : - Entre dos fibras ópticas = conectores y empalmes - Entre disposito y fibra = TX-FO o RX-FO Los mecanismos que producen atenuación en las interfases de acoplamiento son : - Vinculadas con valores de la apertura numérica. - Vinculadas con el area de los port ópticos. - Pérdidas de tipo Fresnel (reflexión) - Provocadas por desalineamientos y/o separación.

18 Perdidas vinculadas con la Apertura Numérica Pueden ignorarse siempre que la apertura numérica del dispositivo receptor ( RX o FO ) sea mayor que la del dispositivo transmisor (TX o FO). En caso contrario : Ap. numérica Fuente Perd. Ap. Num. = 20.log Ap. numérica Receptor

19 Perdidas Vinculadas a la Diferencia de Areas Pueden ignorarse siempre que el area del dispositivo receptor resulte mayor que la del dispositivo transmisor. En caso contrario debe computarse : Diámetro Fuente Pérdida Dif. Area = 20 log Diámetro Receptor El diámetro a considerar es el del nucleo de la fibra

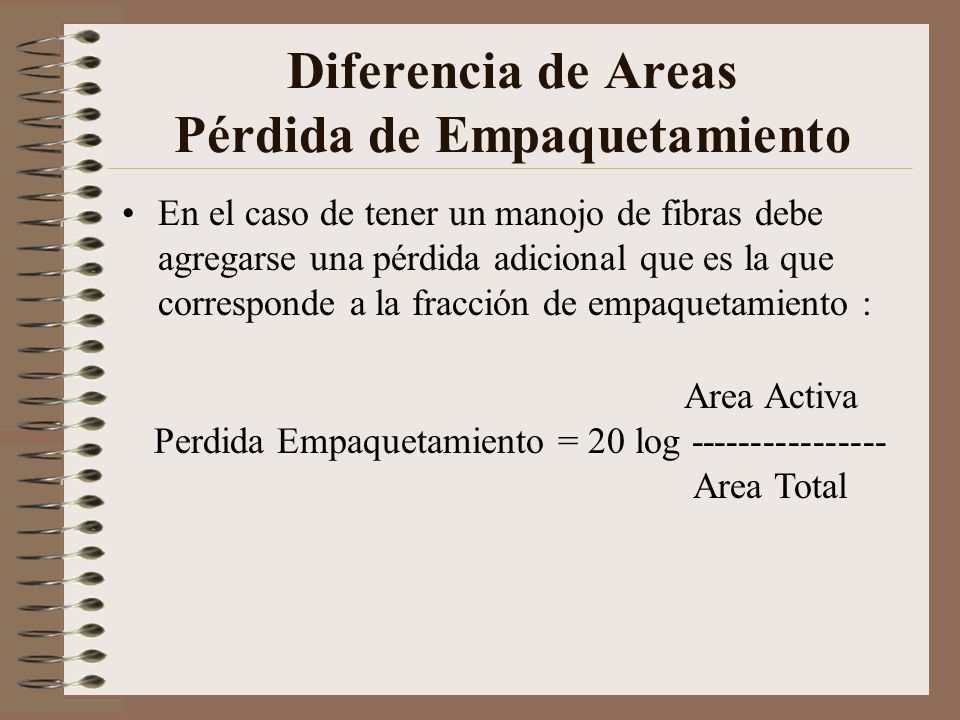

20 Diferencia de Areas Pérdida de Empaquetamiento En el caso de tener un manojo de fibras debe agregarse una pérdida adicional que es la que corresponde a la fracción de empaquetamiento : Area Activa Perdida Empaquetamiento = 20 log Area Total

21 Perdidas Tipo Fresnell (Refexión) Se produce siempre que el haz de luz pasa de un medio a otro de indice de refracción diferente ya que parte de la energia se refleja. Esta dada por : n 1 n n 2 n 1 Perdida Fresnell = 10. Log Cuando n1 = n2 la perdida tipo fresnell es cero Se introduce gel para adaptar los indices de refracción y reducir las perdidas.

22 Perdidas Tipo Fresnell (Refexión)

23 Perdidas por Desplazamiento lineal del Nucleo

24 Perdidas por Desplazamiento Lineal del Nucleo

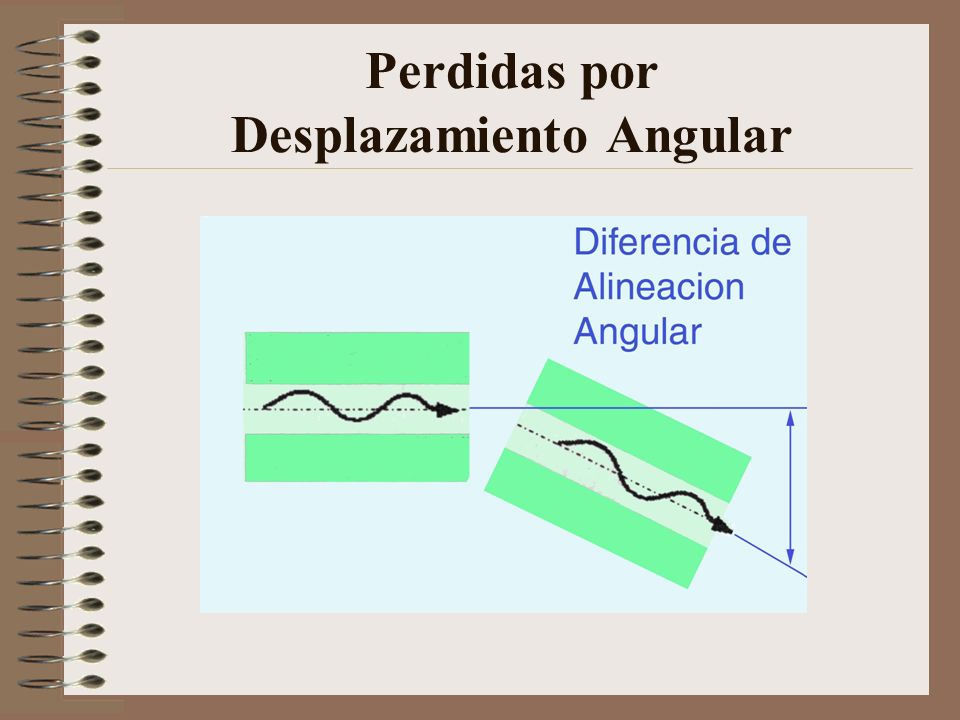

25 Perdidas por Desplazamiento Angular

26 Pérdidas por desplazamiento angular

27 Conectores de Fibra Óptica (Según la terminación del Ferrule) Primeros conectores con terminaciones planas enfrentadas que no entraban en contacto (air gap) Conectores tipo PC (physical contact) eliminan el gap de aire de la interfase de fibra. Perdida de retorno igual a 30 dB Conectores Super PC mejora el pulido de las superficies y llega a perdida de retorno de 45 dB. Conectores ultra PC con bordes redondeados mejora el contacto y perdida de retorno de 55 dB. Conector APC (angle physical contact) frente pulido en ángulo refleja hacia fuera, retorno 60 dB

28 Conectores de Fibra Óptica Pérdida de Retorno

29 Empalmes de Fibras Ópticas

30 Empalmes de Fusión

31 Empalmes de Fusión Deformacion del Nucleo

32 Dispersión Dispersión es el fenomeno por el cual un pulso luminoso bien conformado aparece en la salida como un pulso mas ancho y con flancos graduales. Dos tipos de dispersión : - Dispersión modal. - Dispersión cromática

33 Dispersión Modal Los diferentes modos recorren distintos caminos antes de llegar al extremo remoto de la fibra. Los modos mas bajos recorren distancias mas cortas y llegan antes. La dispersión modal se acota con un valor menor de apertura numérica. Como la dispersión limita el ancho de banda las fibras multimodo se utilizan solo para distancias cortas o velocidades bajas.

34 Dispersión Cromática Las diferentes longitudes de onda se propagan a distintas velocidades por el interior de la fibra. La única manera de combatir los efectos negativos de la dispersión cromatica es tratar de trabajar con una fuente de luz lo mas pura posible (luz compuesta por una sola longitud de onda) La relación entre n y la longitud de onda aproximadamente esta dada por B C n = A Donde A, B y C son constantes del material

35 PMD (Polarization Mode Dispersion) Un haz de luz puede considerarse como un frente de onda de energia electromagnética con polarizacion circular que puede descomponerse en dos señales con polarizacion lineal a 90 grados. La fibra puede tener preferencias dimensionales en su estructura que hacen que la velocidad resulte mayor en una polarización que en la otra. Valores especificados del PMD estan por debajo de 0.5 ps/(km) -2 a 1310 nm y con estos valores mayormente no contribuyen a la distorsión total.

36 Fuentes de Luz Laser vs Led Fuente de señal óptica es el elemento generador de energía dentro del espectro visible o infrarojo. La mayoria de las fuentes de señal óptica generan un espectro de diferentes longitudes de onda y la fase no es uniforme (luz incoherente). Los LED (Light Emitting Diode) son la fuente de señal óptica mas económica, se utiliza en TX pulsantes (on-off) y no emiten una señal pura. Los LASERS (Light Amplification by Stimulated Emission of Radiation), se utilizan en tanto en TX pulsantes como analogicos, emiten una señal mas pura y tienen una cavidad resonante.

37 Emisor Laser Curva de transferencia

38 RIN (Relative Intensity Noise) La luz emitida por los diodos laser tiene pequeñas fluctuaciones aleatorias que se caracterizan a través del RIN. El RIN se expresa como potencia de ruido (fluctuaciones) dentro de una banda de 1 Hz comparada con la potencia óptica promedio. RIN típico para lasers DFB es –160 dB/Hz El valor del RIN se degrada rapidamente si hay reflexiones desde la carga hacia el laser. Para evaluar su efecto debe compararse con el indice de modulación óptica (OMI). RIN 160 dB/Hz OMI 3% BW 77 CH = C/N 60 dB

39 CHIRP Incidental Wavelength Modulation Cuando la corriente que circula a traves de un lase cambia por efectos de la modulación (modulación directa) se produce una pequeña variación de la longitud de onda emitida. Esta modulación de FM incidental se conoce como CHIRP. Valores típicos de Chirp: entre 50 y 500 MHz/mA Laser tipo DFB tienen menor valor de Chirp Laser de 1310 nm menor Chirp que 1550 nm.

40 Laser Fabry Perot La luz es reflejada y vuelta a reflejar entre dos espejos a ambos lados de un semiconductor. El material y los dos espejos forman una cavidad resonante que determina la long. de onda. La oscilacion tiene lugar en varias frecuencias para las cuales la separacion es multiplo de La luz emitida tiene muchas componentes espectrales y la energia se dispersa. Exibe cierta inestabilidad en la potencia de salida que se traduce como ruido (RIN) Se utiliza para transmision de datos en el retorno.

41 Laser DFB El laser DFB es una modificacion del FP que utiliza una rejilla (reticula) de difracción que se comporta como un circuito sintonizado ópticopara restringir la oscilación a un único modo. DFB = Distributed Feedback Laser Es la fuente mas común para transmisores de downstream. Valores típicos : C/N = 60.5 dB C/CSO = 60 dB C/CTB = 65dB con una carga de 80 canales analógicos.

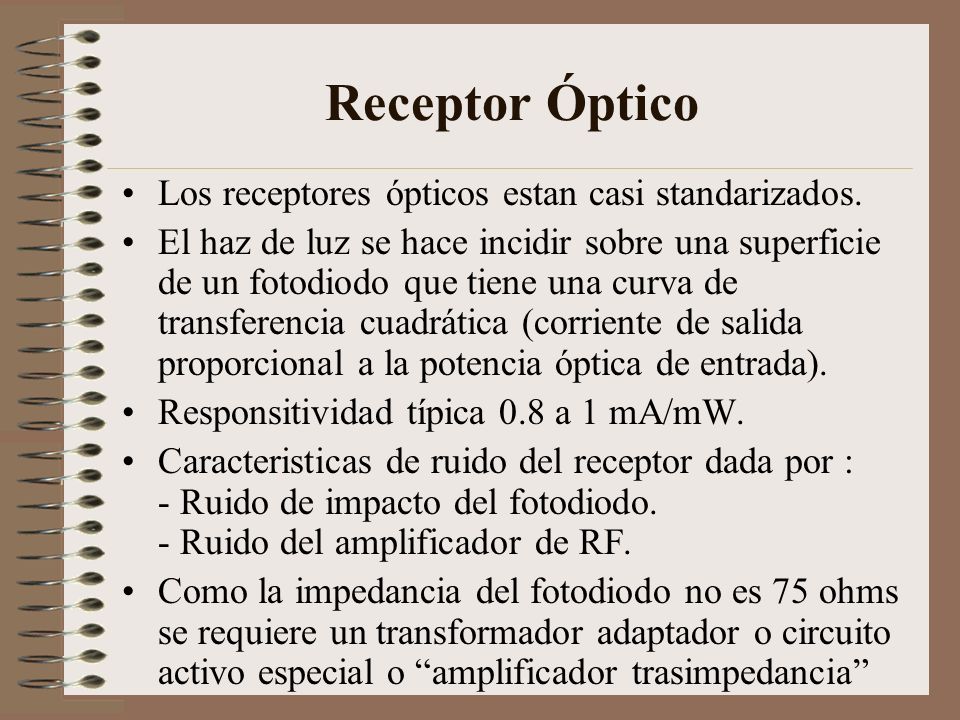

42 Receptor Óptico Los receptores ópticos estan casi standarizados. El haz de luz se hace incidir sobre una superficie de un fotodiodo que tiene una curva de transferencia cuadrática (corriente de salida proporcional a la potencia óptica de entrada). Responsitividad típica 0.8 a 1 mA/mW. Caracteristicas de ruido del receptor dada por : - Ruido de impacto del fotodiodo. - Ruido del amplificador de RF. Como la impedancia del fotodiodo no es 75 ohms se requiere un transformador adaptador o circuito activo especial o amplificador trasimpedancia

43 Amplificador Óptico La forma mas comun de amplificador óptico es el EDFA (Erbium Doped fiber amplifier. En los EDFA la señal de entrada se combina en un acoplador WDM con una señal de alta potencia de 980 nm sin modular (bombeo) Las dos señales se envian a una fibra dopada con erbio. La señal de bombeo hace que los electrones de los atomos de erbio salten a una banda de energia superior. Cuando los electrones vuelven a su nivel de enrgia original refuerzan la señal de 1550 nm.

44 Amplificador Óptico

45 Amplificador Óptico Ruido

46 SBS Stimulated Brillouin Scattering Existe un límite en el valor de la potencia óptica máxima que puede transmitirse por una fibra. Cuando el campo asociado con una señal luminosa llega a cierto nivel solo parte de la energía con que se exitan los electrones se convierte en un frente de onda luminoso, el resto de la energia se convierte en una onda acustica. La onda acustica se traduce en presiones y variaciones del indice de refraccion lo cual afecta la propagación de la onda luminosa.

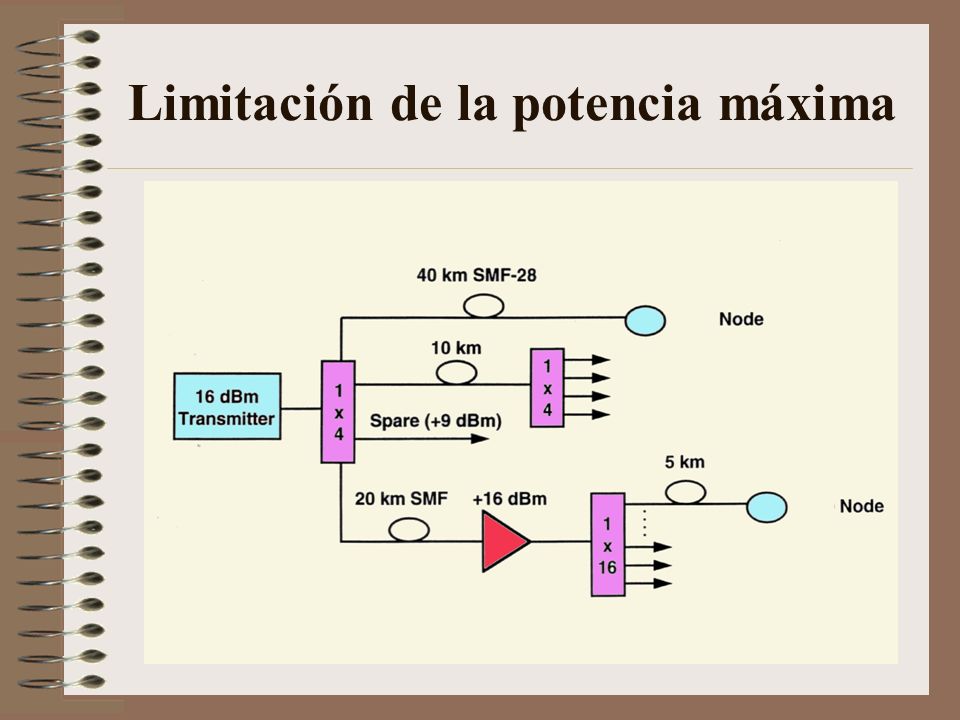

47 Limitación de la potencia máxima

48

49

50 Enlace Óptico

51

52 Fibras Ópticas Indice Gradual vs Escalonado

53 Fibras Ópticas Diferentes tipos Según los modos de propagación : - Monomodo - Multimodo Según indices del refracción : - Escalonado - Gradual Según la dispersión cromática : - Standard,dispersion cero en 1310 nm. - Dispersión desplazada (shifted), cero en 1550 nm - Non zero dispersion, optimizada para DWDM

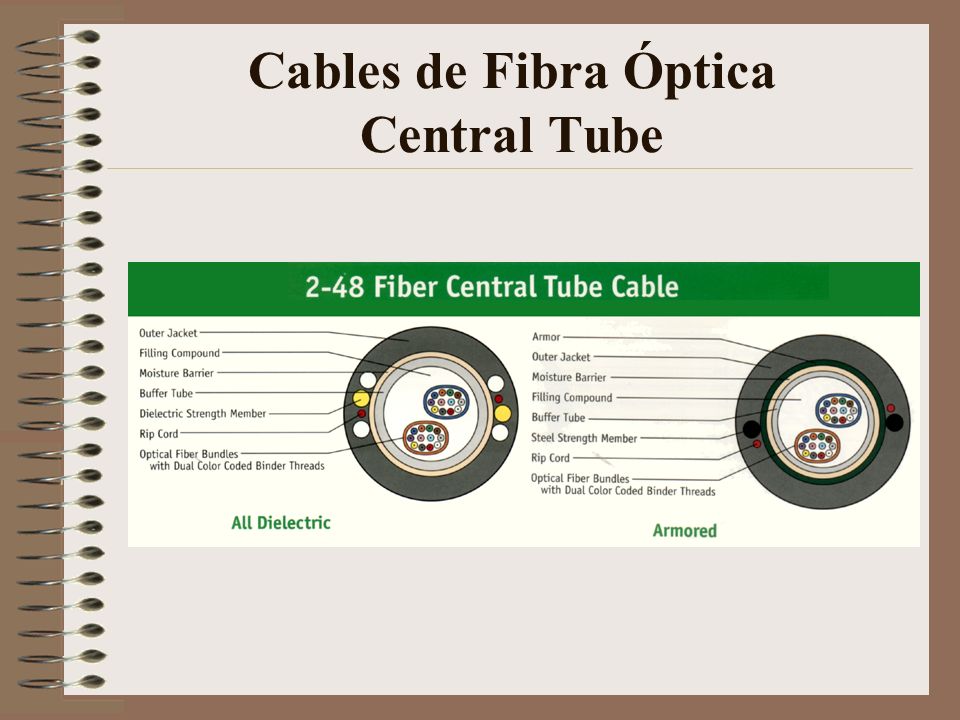

54 Cables de Fibra Óptica Central Tube

55 Cables de Fibra Óptica Loose Tube
