1 TEORIA de ERRORES

2

3 Generalidades: Una discrepancia" es la diferencia entre dos valores medidos de la misma cantidad.- La precisión se refiere al grado de consistencia de un grupo de mediciones y se evalúa tomando como base la magnitud de las discrepancias,. La exactitud indica una absoluta aproximación al verdadero valor de la cantidad medida.- La exactitud se ve influenciada por : * La precisión de los instrumentos.- * La precisión de los métodos.- * Un adecuado proyecto de mediciones.- Faltas: Son inexactitudes groseras, generadas en gran parte por la imprudencia del observador.-

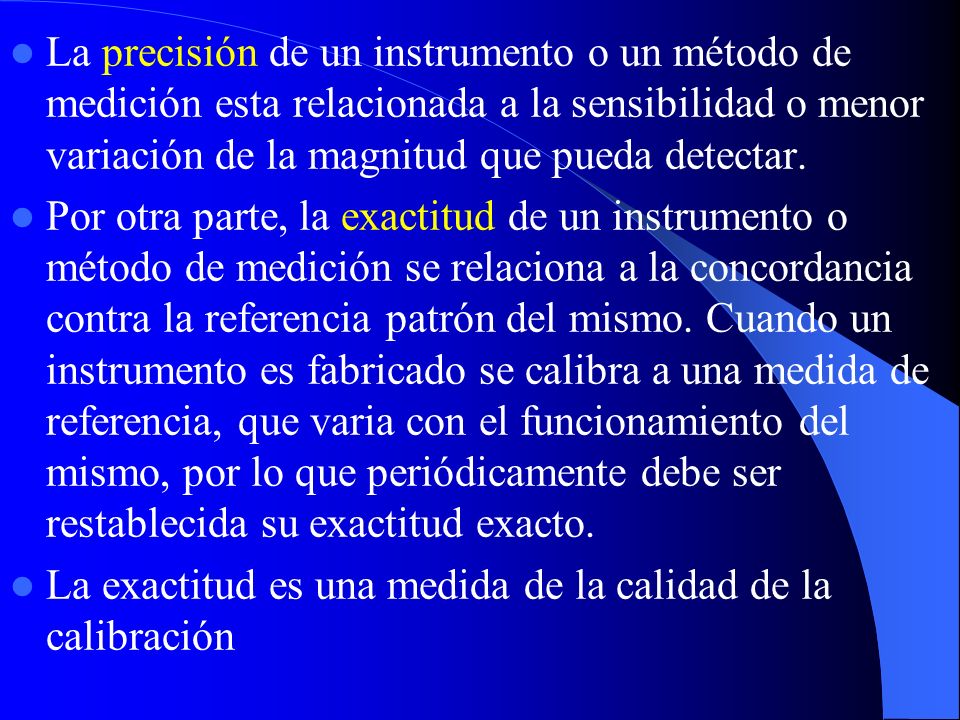

4 La precisión de un instrumento o un método de medición esta relacionada a la sensibilidad o menor variación de la magnitud que pueda detectar. Por otra parte, la exactitud de un instrumento o método de medición se relaciona a la concordancia contra la referencia patrón del mismo. Cuando un instrumento es fabricado se calibra a una medida de referencia, que varia con el funcionamiento del mismo, por lo que periódicamente debe ser restablecida su exactitud exacto. La exactitud es una medida de la calidad de la calibración

5

6

7 Tipos de Errores Errores Sistemáticos: Resultan de factores que comprenden el sistema de medición e incluyen el medio ambiente, los instrumentos y el observador.- Si las condiciones se mantienen constantes, los errores también lo serán.- Errores Accidentales o Aleatorios: Son ocasionados por factores que están fuera del control observador y obedecen a las leyes de la probabilidad. Estos errores están presentes en todas las mediciones topográficas.-

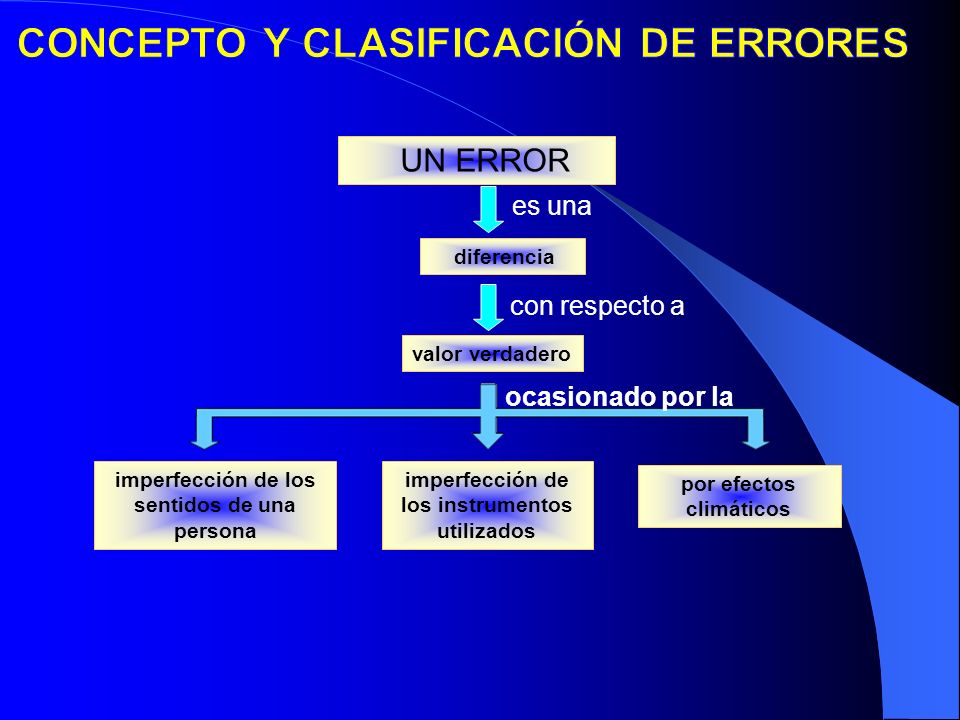

8 UN ERROR valor verdadero es una con respecto a imperfección de los sentidos de una persona imperfección de los instrumentos utilizados por efectos climáticos ocasionado por la diferencia

9 Tipo de Observaciones Directas: Son aquellas que se realizan directamente sobre la magnitud que queremos conocer.- Indirectas: Son aquellas que se hacen sobre una o varias cantidades de las que depende la magnitud que deseamos conocer.- Condicionales: Son aquellas que bien siendo directas o indirectas deben cumplir con ciertos teoremas geométricos o bien de un análisis matemático.-

10 Residuo de Observaciones Curva de Distribución Normal Probabilidades

11 El valor más probable Ninguna medición es exacta y nunca se conoce el valor verdadero de la cantidad que se está midiendo. Para remediar los errores aleatorios se pueden tomar repetidas observaciones de la misma medida (observaciones redundantes) y valerse de la ley de probabilidades. Siendo n el número de observaciones y Xi el resultado de cada una de ellas, se puede calcular un valor medio, cercano a la medida exacta:

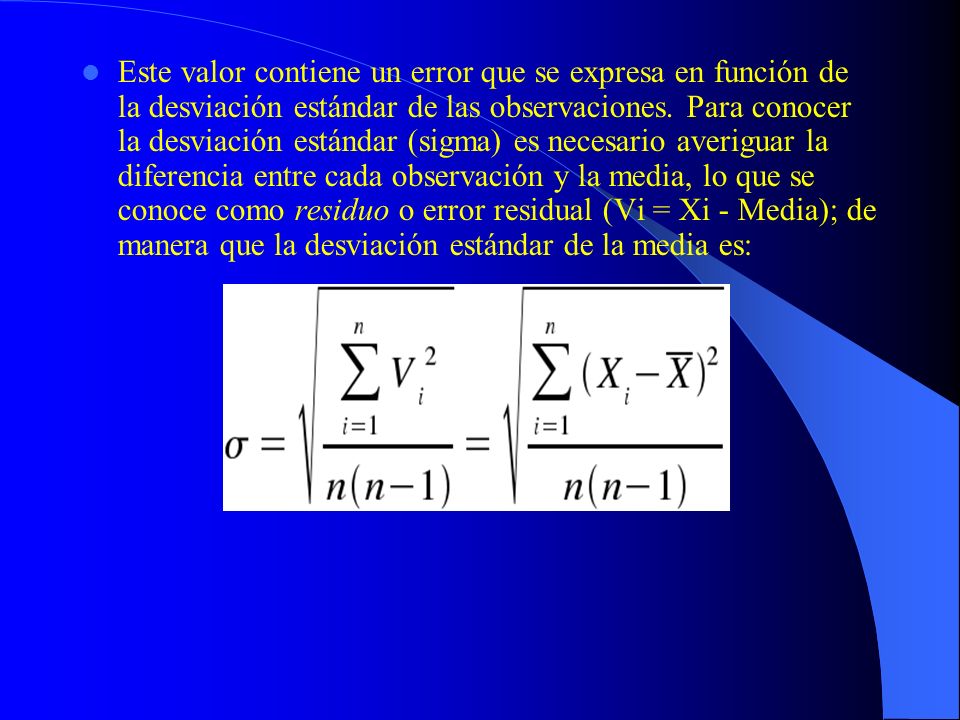

12 Este valor contiene un error que se expresa en función de la desviación estándar de las observaciones. Para conocer la desviación estándar (sigma) es necesario averiguar la diferencia entre cada observación y la media, lo que se conoce como residuo o error residual (Vi = Xi - Media); de manera que la desviación estándar de la media es:

13 Cuando se realizan varias observaciones los resultados tienden a acumularse alrededor de la media y a distribuirse de una forma particular, denominada curva de distribución normal. Esta curva tiene una típica forma de campana y sirve para determinar un intervalo dentro del que, con determinada probabilidad, se encuentra el valor exacto (o mejor, más probable) de la medición. La amplitud de la curva también permite conocer la precisión de la observación en conjunto.

14 Las anteriores son curvas de distribución normal en las que el eje de las abscisas marca los intervalos de clase, o el tamaño del residuo escogido para la distribución, y el eje de las ordenadas (el vertical) indica la frecuencia de ocurrencia, o el número de observaciones que caen dentro de cada intervalo

15 La desviación estándar señala el punto de inflexión de cada curva y, la amplitud indica la precisión, de manera que las mediciones que se hicieron para obtener la curva roja fueron más precisas que las de la gráfica azul -nótese que la desviación estándar es menor en el primer caso que en el segundo-. El área bajo la curva indica a su vez la probabilidad de error para un determinado valor. Así que, si se quiere tener una certeza del 50% respecto a una medida, se debe calcular el error probable como:

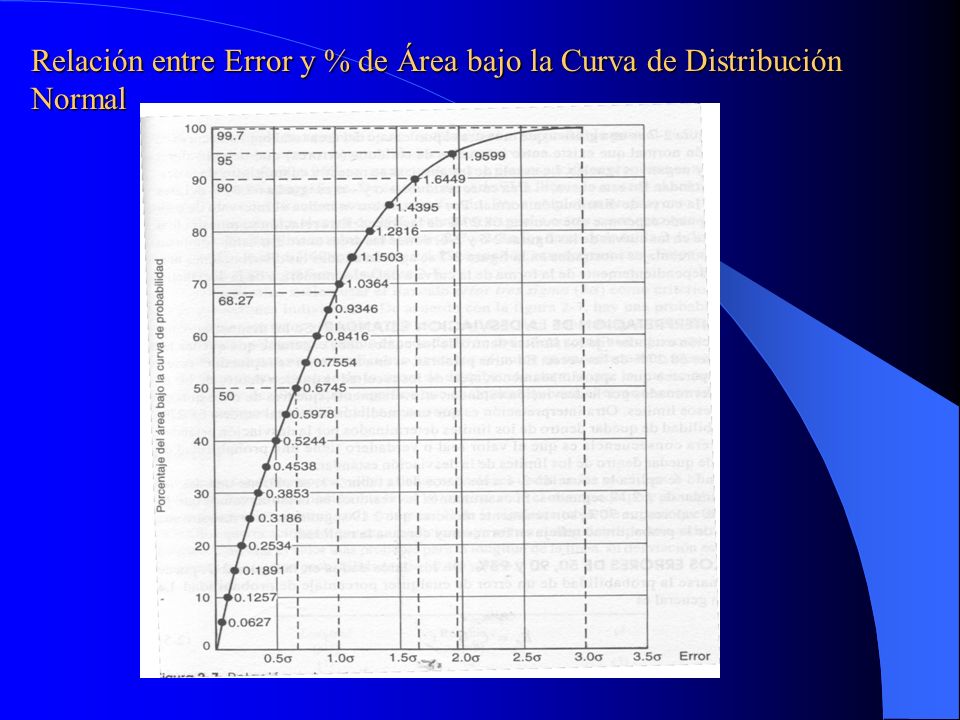

16 Relación entre Error y % de Área bajo la Curva de Distribución Normal

17 En general, se puede calcular Ep como: En donde Cp es un factor que sale de la gráfica anterior, que relaciona el porcentaje del área bajo la curva de probabilidad y el error. En topografía se utilizan comúnmente los errores del 50%, 90%, 95% (o 2·sigma) y 99,7% (o 3·sigma), los cuales tienen su correspondiente factor:

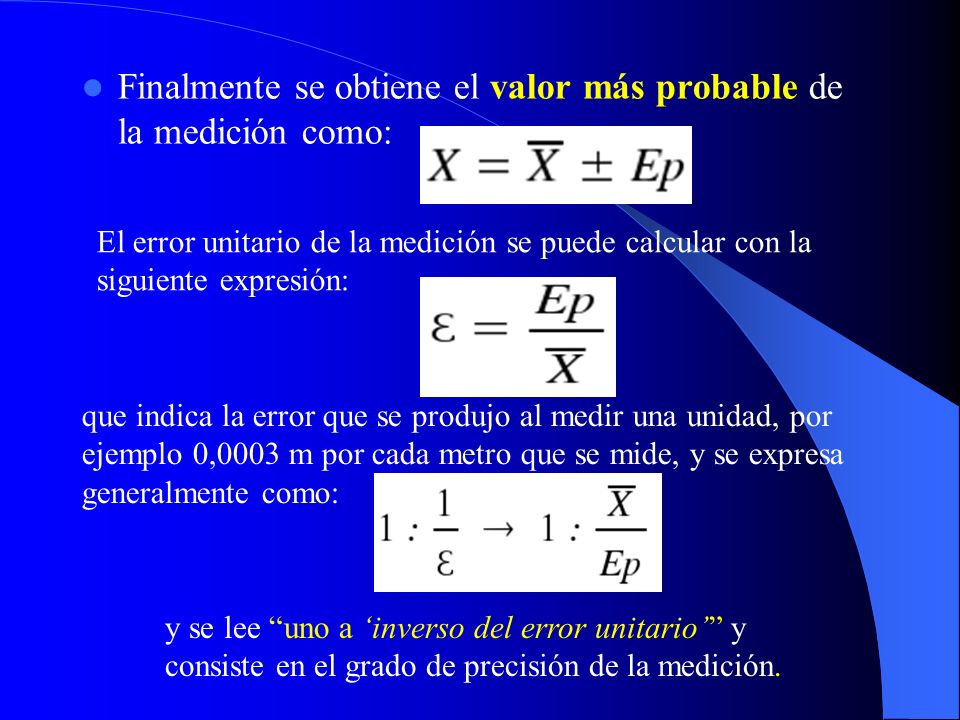

18 Finalmente se obtiene el valor más probable de la medición como: El error unitario de la medición se puede calcular con la siguiente expresión: que indica la error que se produjo al medir una unidad, por ejemplo 0,0003 m por cada metro que se mide, y se expresa generalmente como: y se lee uno a inverso del error unitario y consiste en el grado de precisión de la medición.

19 También se puede evaluar cada observación por separado, calculando su desviación estándar: Este estadígrafo tiene varias propiedades interesantes para la determinación del valor promedio. 1. Para las distribuciones normales (n30), en el intervalo aparecerán aproximadamente el 68,27% (0,6827) de los valores medidos, es decir una desviación estándar a cada lado de la media. 2. El 95,45 % (0,9545) de los datos probablemente estará incluido en el intervalo (dos desviaciones a cada lado). 3. Alrededor del % (0.9995) de las observaciones se encuentran en el intervalo

20

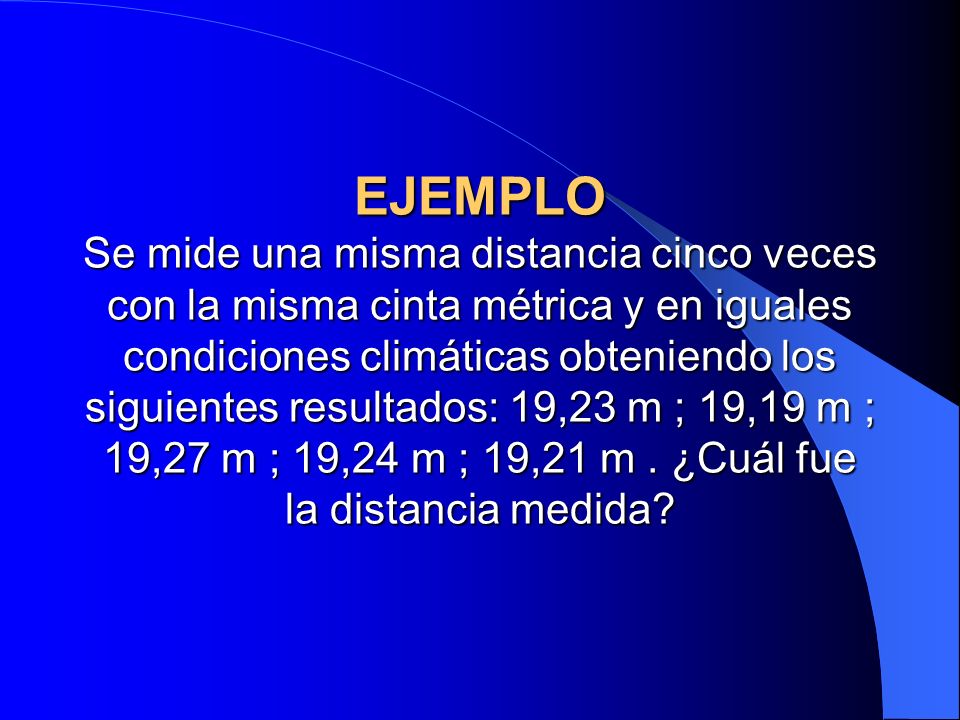

21 EJEMPLO Se mide una misma distancia cinco veces con la misma cinta métrica y en iguales condiciones climáticas obteniendo los siguientes resultados: 19,23 m ; 19,19 m ; 19,27 m ; 19,24 m ; 19,21 m. ¿Cuál fue la distancia medida?

22 SOLUCION Hay que tabular los datos de la siguiente manera y aplicar lo explicado : Xi (m)V (m)V 2 (m 2 ) 19,23+ 0,0020, ,19- 0,0380, ,27+ 0,0420, ,24+ 0,0120, ,21- 0,0180, = 96,14 = 0,000 = 0,003 68

23 Como el número de mediciones es igual a 5, entonces n=5; por lo tanto, la media es: X media = 96,14 m / 5 = 19,228 m La desviación estándar se calcula conociendo la sumatoria de los residuos al cuadrado (0,003 68) y la cantidad de observaciones: = [(0,003 68)/(5-1)]½ = 0,03033 m Aplicando la fórmula para un error probable del 50% (Cp = 0,674 5) se tiene: Ep = 0,674 5 *(0,03033 m) = 0,020 m Entonces se puede afirmar que existe un 50% de probabilidad de que la distancia sea: X = 19,228 m ± 0,020 m

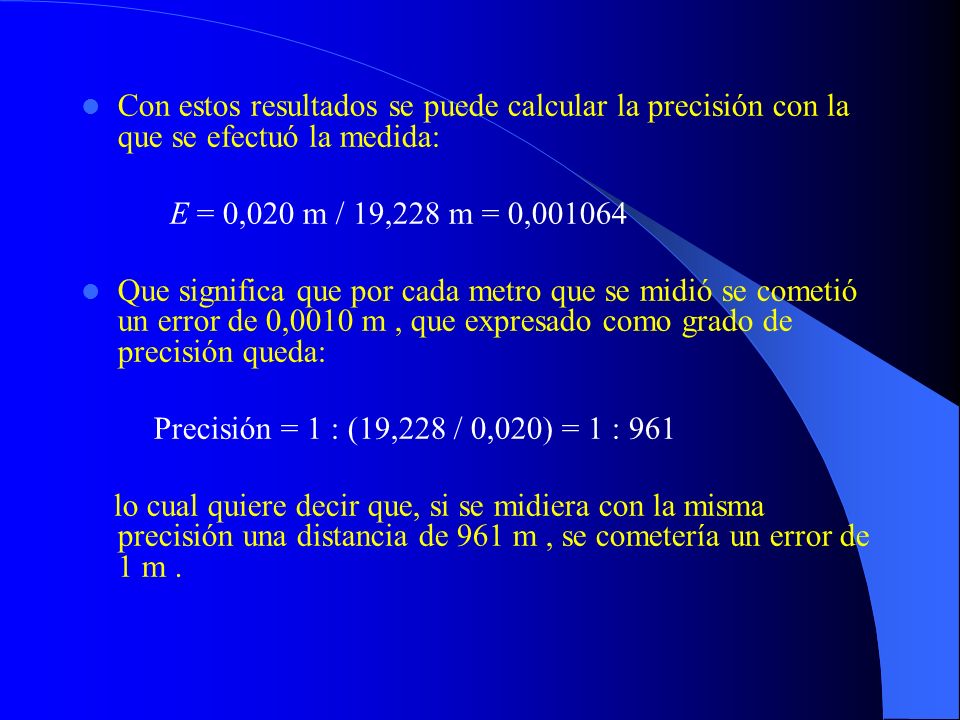

24 Con estos resultados se puede calcular la precisión con la que se efectuó la medida: E = 0,020 m / 19,228 m = 0, Que significa que por cada metro que se midió se cometió un error de 0,0010 m, que expresado como grado de precisión queda: Precisión = 1 : (19,228 / 0,020) = 1 : 961 lo cual quiere decir que, si se midiera con la misma precisión una distancia de 961 m, se cometería un error de 1 m.

25 ERROR Diferencia entre el valor medido o calculado y el real. Se clasifican de acuerdo a las fuentes que los producen Personales Instrumentales Naturales En la topografía se consideran distintas clases de errores Error realEquivocación Discrepancia Error sistemático Error accidental Se aplica la teoría de errores o de probabilidades Para calcular el valor más probable o la precisión más probable en la que se hayan eliminado los errores sistemáticos.

26 Criterio para el Rechazo de Observaciones. A diferencia de aquellas observaciones que resultan evidentemente anormales, y que se apartan con facilidad del grupo de mediciones, existen otras que no pueden despreciarse con tanta facilidad por el efecto que pueden provocar en la precisión del resultado final, y deben hacerse uso de razones consistentes para su análisis.- Una manera de tratar el asunto es haciendo uso de las propiedades de la desviación Standard, como se dijo anteriormente si podemos esperar que alrededor del % (0.9995) de las observaciones se encuentran en el intervalo [x-3s ; x+3s ], entonces al construir este intervalo, los valores externos a el no pertenecen con seguridad a la distribución y pueden eliminarse.

27 Usualmente se aplica una prueba mas restrictiva conocida como criterio de Chauvenet, que indica que una observación puede eliminarse, si la probabilidad de obtener una desviación particular en valor promedio es menor de 1/2n; los valores de esta razón de desviación aceptable se muestran en la Tabla siguiente.

28 Tabla1.0 Criterio de Chauvenet para rechazar una observacion Número de lecturas Razón de desviación n máxima aceptable

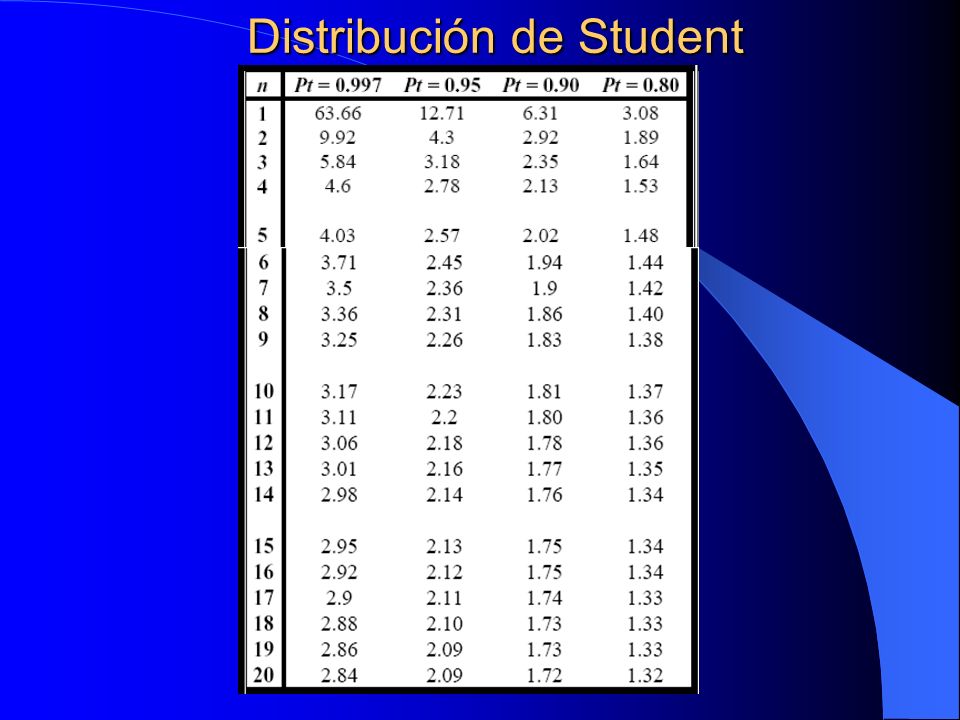

29 Distribución de Student

30 Ejemplo Se ha medido por un mismo operador y en idénticas condiciones el largo de una parcela. Obteniéndose los resultados que aparecen en la tabla 1. Considerando que el proceso se aproxima a un comportamiento normal, determine con un 95% de confianza el verdadero valor de la longitud.

31 Tabla 1 Resultados de la medición Lectura l (metros) Di di/σ ,313 0, ,117 0, ,157 1, ,353 0, ,283 2, ,163 0, ,477 0, ,027 0, ,197 0, ,137 0,22

32 1. Cálculo: a. Media aritmética = mts b. Desviación Estándar = mts.- c. Rechazo de Observaciones : En la tabla 1 las dos últimas columnas indican la desviación de cada valor a la media y la razón obtenida al dividir con la desviación estándar (di/σ).- Estos valores se comparan con los de la tabla 1.0 que para 10 valores muestra una razón máxima aceptable de 1.96 notando que la quinta observación (39.330), tiene un cociente superior (di/σ=2.05), lo que justifica su eliminación. Nuevamente, con los nueve valores restantes recalculados, quedando: media = mts. y la desviación estándar= mts.-

33 d. Intervalo de confianza: Distribución de Student n = 9, Pt = 0.95 de donde t =2.26, utilizando la ecuación Respuesta: El verdadero valor del lado medido, es de 40,756 mts, ± 0,348 mts. con un 95 % de confiabilidad.

34 Propagación del errores Hasta el momento hemos analizado como acotar los errores en la medición directa de una magnitud física, que se mide, pero en muchos de los casos es necesario, medir indirectamente la cantidad en estudio, a partir de otros parámetros que se le relacionan físicamente y con estos determinar la medida deseada.- Pero: ¿Cómo influye el error en la medición de cada variable, en el error total?

35 Cálculo del error en las mediciones indirectas Medición indirecta: Es la medición en que la cantidad de la magnitud a medir se determina mediante la dependencia conocida entre esta y los valores de otras cantidades de magnitud, halladas directamente unas o a su vez indirectamente otras con o sin la ayuda de tablas [Coello, 2006]. Ejemplo de ello es el cálculo de los valores angulares empleando relaciones trigonométricas, etc. Si definimos eT como el error total, y e1, e2,…, en, el error en cada una de las variables independientes, y si cada uno de ellos tiene la misma probabilidad de ocurrencia, entonces según estas probabilidades, el error total estará dado por [Delfino, 1985]:

36 Ejemplo Calcule el área de la sección transversal de un elemento rectangular, si se determina por medición directa que sus lados miden a=100 ± mts. y b=75 ± mts. Este ejemplo trata, de la determinación de forma indirecta del área del elemento empleando la relación A=a*b, las variables independientes que se miden directamente son los lados a y b del rectángulo y el error asociado a su medición directa son ea= ±0.008 y eb= ±0.003

37 Luego: 1. Área=a*b=100*75= 7500 m2 2. sustituyendo en la ecuación anterior, tenemos: +/ mts2 Finalmente el área es: / mts2.

38 Propagación de Errores Suma: y si se trata de n sumandos Producto entre variables: Cuociente:

39 CONCLUSIONES: El conocimiento de los posibles errores que se pueden cometer en el proceso de medición permite controlar la magnitud e influencia de estos en el resultado final, en el caso de los errores aleatorios aun cuando no pueden ser eliminados del resultado final es posible acotar el intervalo de incertidumbre, y con ello lograr la certeza de su valor.-
