Presentación del tema: "CLASIFICACIÓN DE LOS FLUIDOS En 1883 Osborne REYNOLDS (1842-1912) realizó un experimento que sirvió para poner en evidencia las diferencias entre flujo."— Transcripción de la presentación:

1

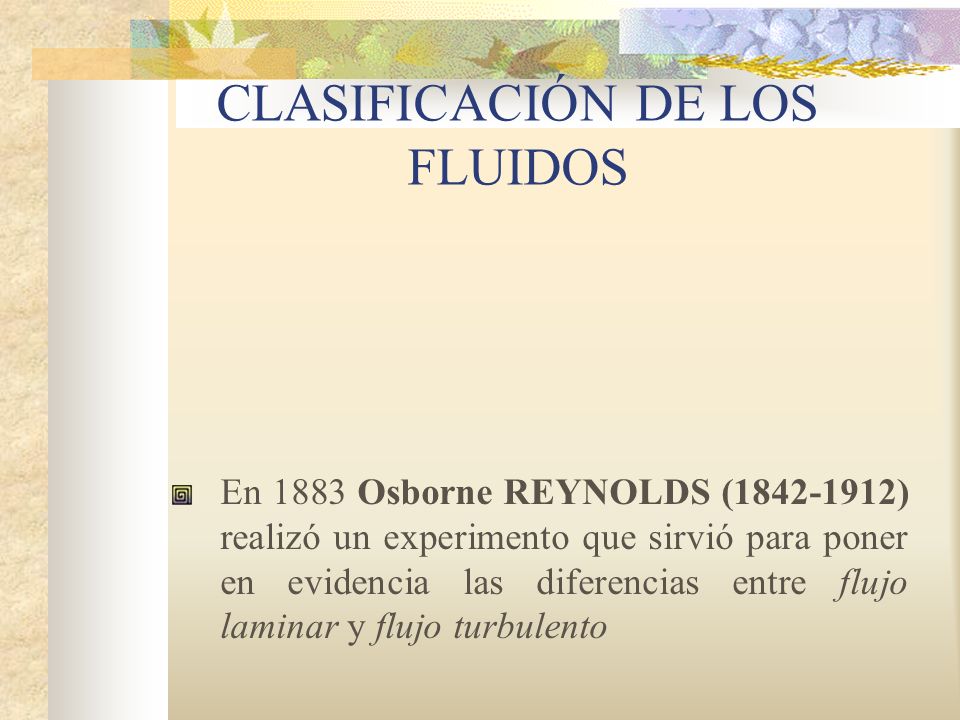

2 CLASIFICACIÓN DE LOS FLUIDOS En 1883 Osborne REYNOLDS ( ) realizó un experimento que sirvió para poner en evidencia las diferencias entre flujo laminar y flujo turbulento

3

4 FOTOGRAFIAS DE LOS DIVERSOS REGIMENES DE FLUJO EN EL TANQUE DE REYNOLDS

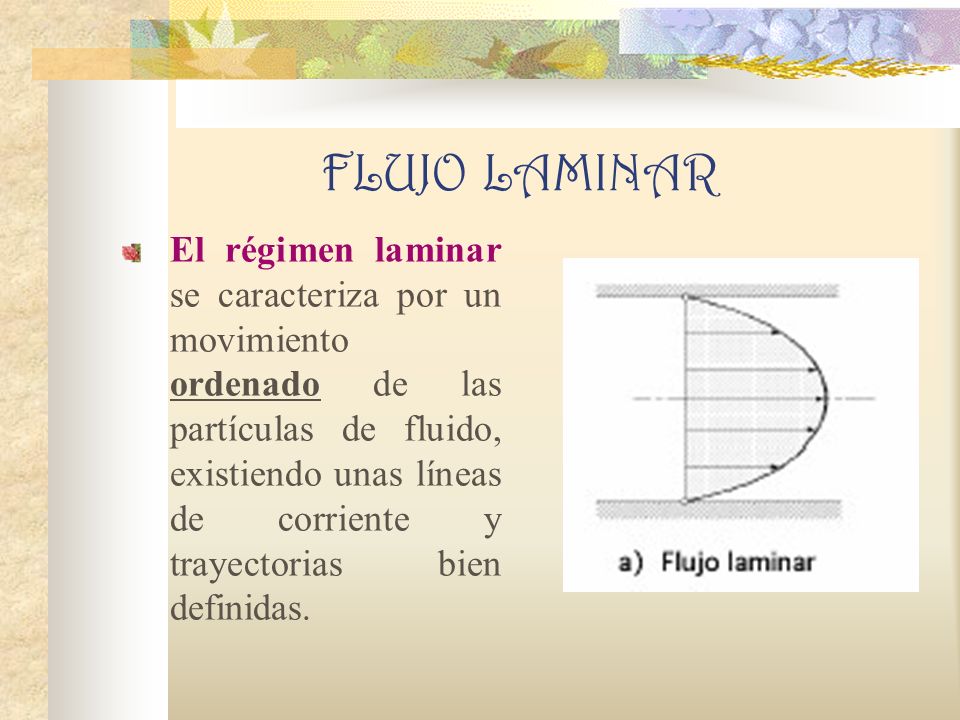

5 FLUJO LAMINAR El régimen laminar se caracteriza por un movimiento ordenado de las partículas de fluido, existiendo unas líneas de corriente y trayectorias bien definidas.

6 EJEMPLO DE BANCO DE FLUJO LAMINAR Ha sido diseñado para simular un flujo ideal de fluido, y para ofrecer una visualización clara de los patrones de flujo creados usando agua como fluido de trabajo.

7 FLUJO TURBULENTO En el régimen turbulento las partículas presentan un movimiento caótico sin que existan unas líneas de corriente ni trayectorias definidas.

8 FLUJO TURBULENTO La turbulencia modifica significativamente parámetros tales como: La resistencia a la fricción La transmisión de calor La capacidad de mezcla Es necesario su comprensión y su caracterización

9 LA MAYOR CONTRIBUCIÓN DE REYNOLDS Siendo la velocidad media del flujo: D el diámetro ν la viscosidad cinemática del fluido En todos los flujos existe un valor de este parámetro, denominado en su honor número de Reynolds para el cual se produce la transición de flujo laminar a flujo turbulento, habitualmente denominado número de Reynolds crítico.

10 CARACTERÍSTICAS GENERALES DE LOS FLUJOS TURBULENTOS Humo de un cigarrillo Chorro de un grifo Vuelo en un avión Estelas de objetos sumergidos EJEMPLO DE CHORRO TURBULENTO

11 FLUJO PRINCIPAL REMOLINOS FLUJO TURBULENTO La transición del flujo laminar al turbulento y la complejidad del flujo turbulento cuando el humo de un cigarrillo asciende en aire muy tranquilo. Al principio, sube con un movimiento laminar a lo largo de líneas de corriente, pero al cabo de cierta distancia se hace inestable y se forma un sistema de remolinos entrelazados.

12 HAY QUE TENER EN CUENTA QUE LA TURBULENCIA NO ES UNA PROPIEDAD DEL FLUIDO, SINO DEL FLUJO: Irregularidad Tridimensionalidad Difusividad Disipación Altos números de Reynolds

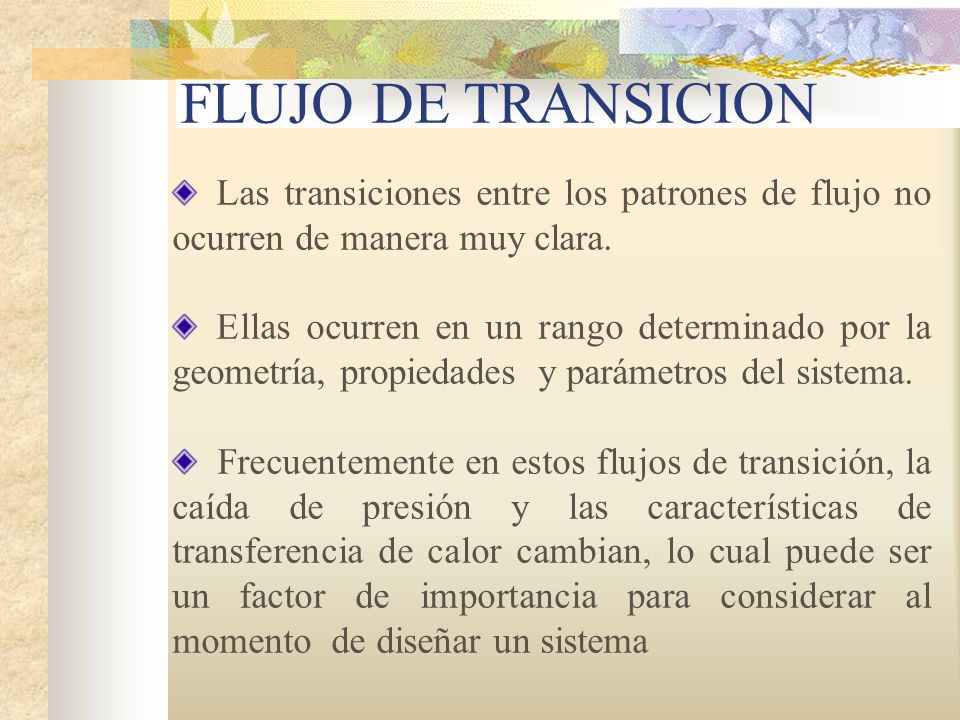

13 Las transiciones entre los patrones de flujo no ocurren de manera muy clara. Ellas ocurren en un rango determinado por la geometría, propiedades y parámetros del sistema. Frecuentemente en estos flujos de transición, la caída de presión y las características de transferencia de calor cambian, lo cual puede ser un factor de importancia para considerar al momento de diseñar un sistema FLUJO DE TRANSICION

14 FLUJO DE TRANSICION Transición burbuja-slug. Transición slug-churn. Transición a anular
