Solución de ecuaciones no lineales

Presentación del tema: "Solución de ecuaciones no lineales"— Transcripción de la presentación:

1 Solución de ecuaciones no lineales
Curso de Programación numérica

2 Temario Métodos cerrados: Métodos gráficos Método de bisección
Método de la posición falsa Métodos abiertos Iteración simple de punto fijo Método de Newton-Raphson Método de la secante Raíces de polinomios Método de Müller Método de Bairstow

3 Métodos gráficos Los métodos gráficos consisten en graficar la función f(x) y observar donde la función cruza el eje x.

4 Ejemplo 1 Encontrar la raíz de:

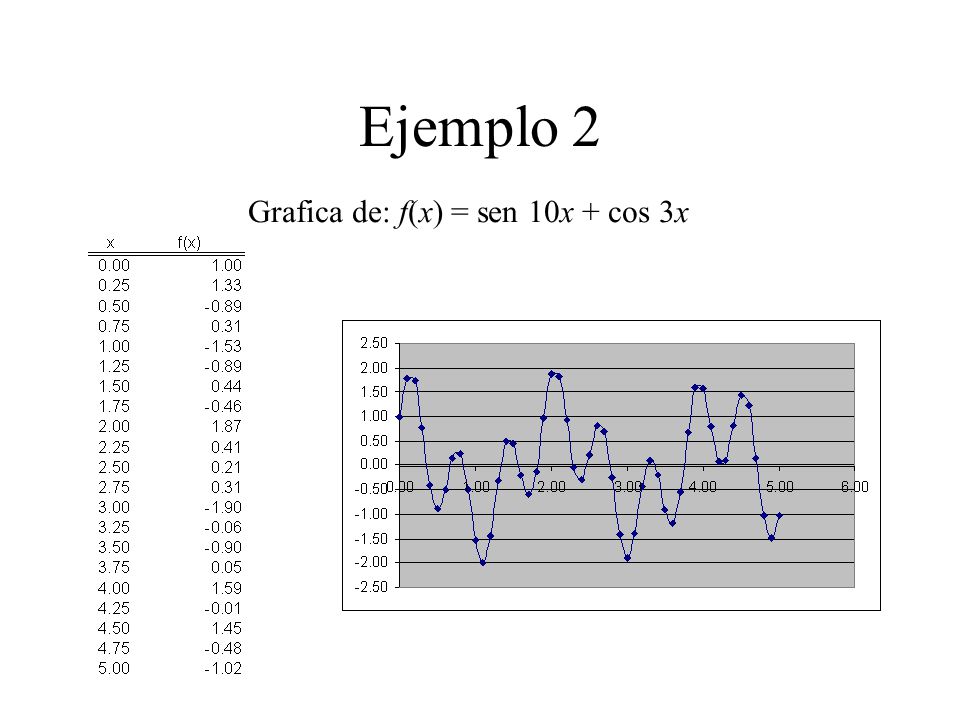

5 Ejemplo 2 Grafica de: f(x) = sen 10x + cos 3x

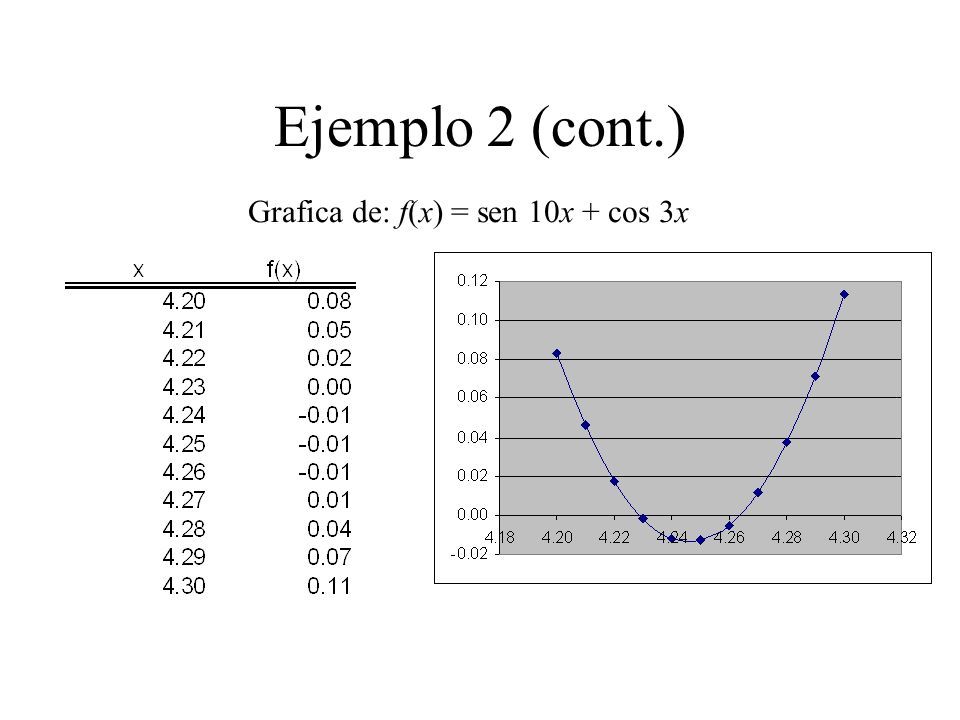

6 Ejemplo 2 (cont.) Grafica de: f(x) = sen 10x + cos 3x

7 Tarea Utilice Excel para los siguientes problemas.
Determine las raíces reales de: f(x) = –0.5x x + 4.5 Gráficamente. Confirme utilizando la fórmula cuadrática. Determine las raíces reales de: f(x) = 5x3 – 5x2 + 6x – 2 Gráficamente.

8 Método de la bisección Se trata de encontrar los ceros de f(x) = 0
Donde f es una función continua en [a,b] con f(a) y f(b) con signos diferentes. y f(a) y = f(x) b x a f(b)

9 Método de la bisección De acuerdo con el teorema del valor medio, existe p  [a,b] tal que f(p) = 0. El método consiste en dividir a la mitad el intervalo y localizar la mitad que contiene a p. El procesos se repite hasta la lograr la precisión deseada.

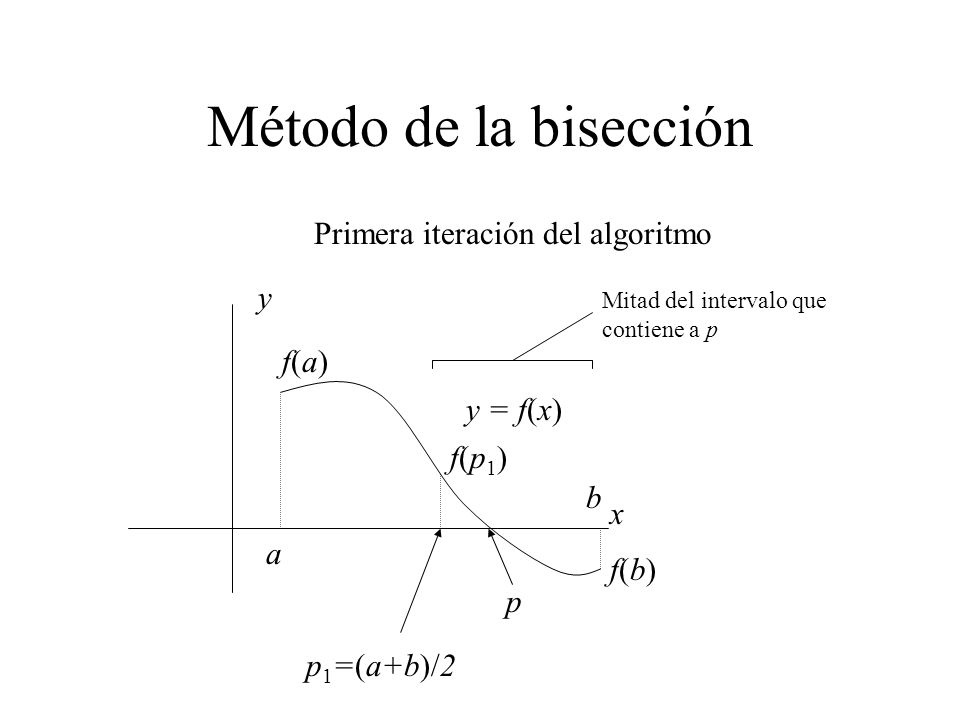

10 Método de la bisección Primera iteración del algoritmo y f(a) y = f(x)
Mitad del intervalo que contiene a p f(a) y = f(x) f(p1) b x a f(b) p p1=(a+b)/2

11 Método de la bisección Segunda iteración del algoritmo y y = f(x) f(a)
Mitad del intervalo que contiene a p y = f(x) f(a) b x a =p1 f(b) f(p2) p p2=(a+b)/2

12 Método de la bisección Algoritmo bisección

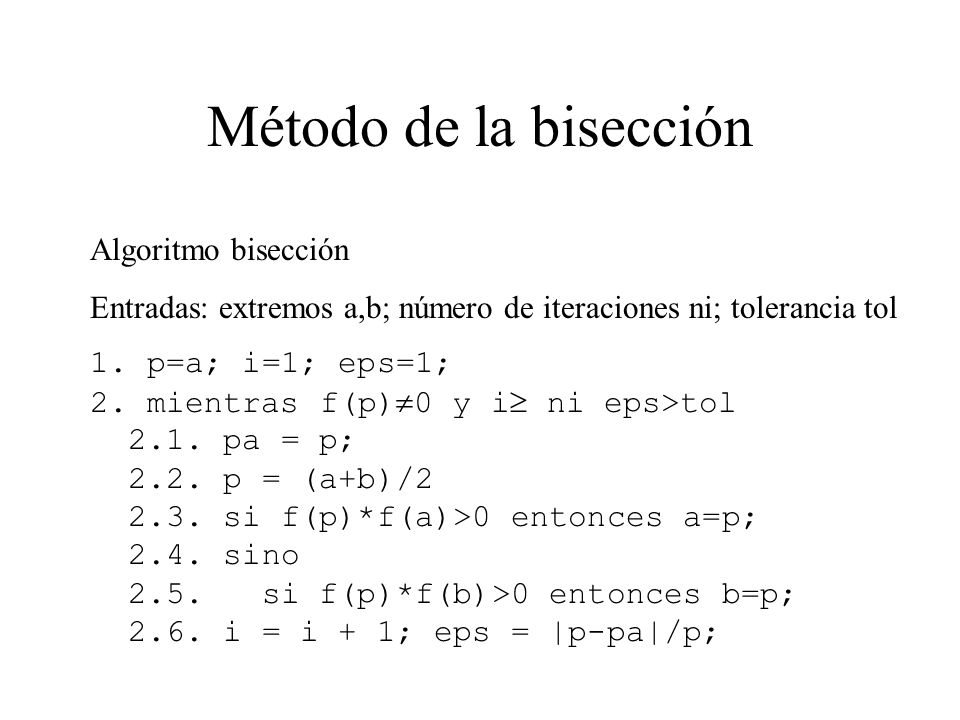

Entradas: extremos a,b; número de iteraciones ni; tolerancia tol 1. p=a; i=1; eps=1; 2. mientras f(p)0 y i ni eps>tol pa = p; p = (a+b)/ si f(p)*f(a)>0 entonces a=p; sino si f(p)*f(b)>0 entonces b=p; i = i + 1; eps = |p-pa|/p;

13 Bisección en C double biseccion(double a, double b, double error, int ni){ double p,pa,eps; int i; p = a; i = 1; eps = 1; while(f(p) != 0 && i<ni && eps > error){ pa = p; p = (a+b)/2; if(f(p)*f(a)>0) a = p; else if(f(p)*f(b)>0) b = p; i++; eps = fabs(p-pa)/p; } return p;

14 Ejemplo Función de ejemplo Función en C: double f(x){
return sqrt(x*x + 1) - tan(x); }

15 Tarea Haga funciones en C para encontrar la solución de las siguientes ecuaciones utilizando la función biseccion(): 1. ex – x2 + 3x – 2 = 0 para 0 <= x <= 1 2.

16 Error en el método de bisección
Para el método de bisección se sabe que la raíz esta dentro del intervalo, la raíz debe situarse dentro de Dx / 2, donde Dx = xb – xa. La solución en este caso es igual al punto medio del intervalo xr = (xb + xa) / 2 Deberá expresarse por xr = (xb + xa) / 2  Dx / 2 Error aproximado sustituyedo

17 Número de iteraciones El error absoluto en la primera iteración es:
El error absoluto en la iteración n-ésima es: Si el error deseado es Ead,El número de iteraciones será:

18 Volumen del abrevadero
h L r a h b

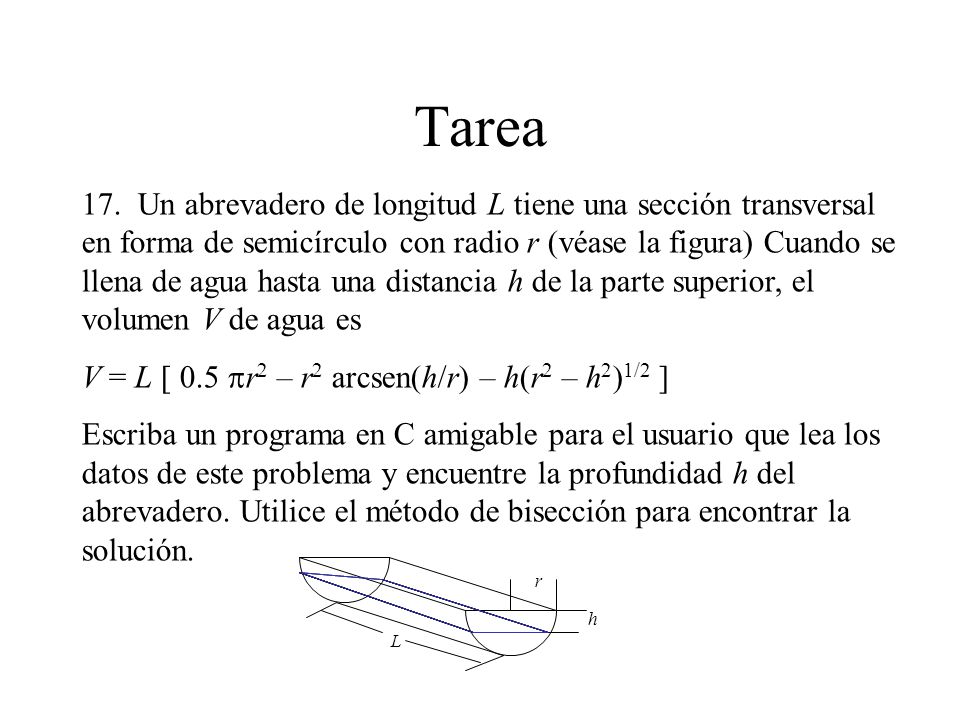

19 Tarea 17. Un abrevadero de longitud L tiene una sección transversal en forma de semicírculo con radio r (véase la figura) Cuando se llena de agua hasta una distancia h de la parte superior, el volumen V de agua es V = L [ 0.5 pr2 – r2 arcsen(h/r) – h(r2 – h2)1/2 ] Escriba un programa en C amigable para el usuario que lea los datos de este problema y encuentre la profundidad h del abrevadero. Utilice el método de bisección para encontrar la solución. r h L

20 Resumen Requiere que se conozca el intervalo en donde está la raíz.
Los valores de la función en los extremos deben tener signos diferentes. Converge lentamente, a cada paso el intervalo se divide en 2.

21 Método de falsa posición
Este método considera cual límite del intervalo está más próximo a la raíz. De la figura f(xu) Despejando xr xl xu f(xr) f(xl)

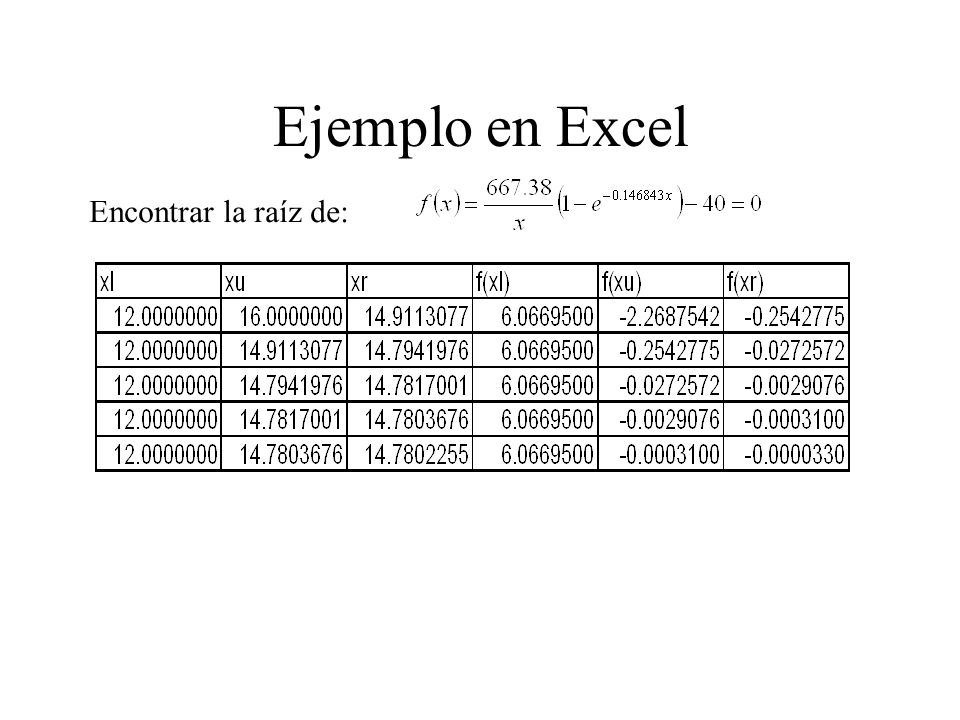

22 Ejemplo en Excel Encontrar la raíz de:

23 Tarea Encuentre la raíz real de f(x) = (0.8 – 0.3x)/x, por el método de falsa posición. Utilice valores iniciales de 1 y 3, calcule el error porcentual verdadero en cada iteración. Encuentre la raíz analiticamente.

24 Falsa posición en C if(fl*fr<0){ xu = xr; fu = f(xu); iu = 0; il++;

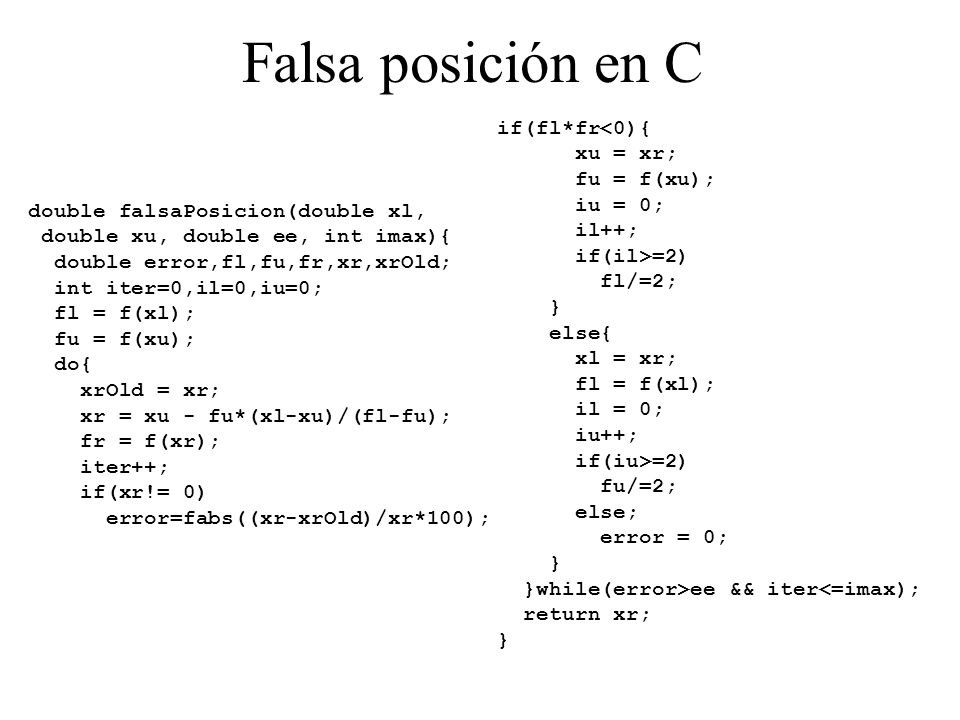

if(il>=2) fl/=2; } else{ xl = xr; fl = f(xl); il = 0; iu++; if(iu>=2) fu/=2; else; error = 0; }while(error>ee && iter<=imax); return xr; double falsaPosicion(double xl, double xu, double ee, int imax){ double error,fl,fu,fr,xr,xrOld; int iter=0,il=0,iu=0; fl = f(xl); fu = f(xu); do{ xrOld = xr; xr = xu - fu*(xl-xu)/(fl-fu); fr = f(xr); iter++; if(xr!= 0) error=fabs((xr-xrOld)/xr*100);

25 Iteración de punto fijo

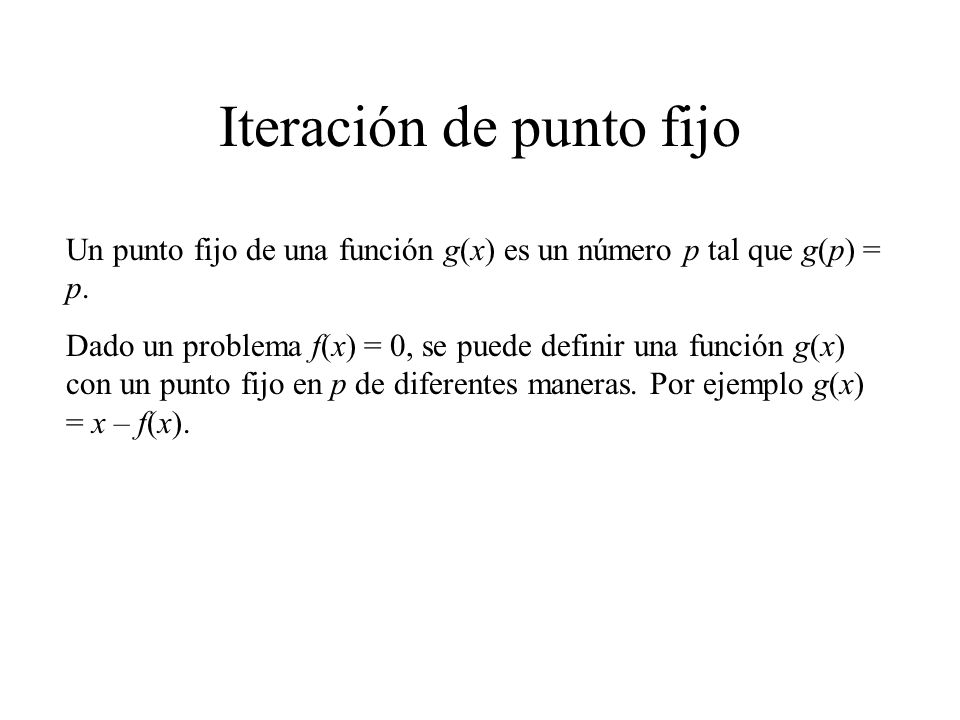

Un punto fijo de una función g(x) es un número p tal que g(p) = p. Dado un problema f(x) = 0, se puede definir una función g(x) con un punto fijo en p de diferentes maneras. Por ejemplo g(x) = x – f(x).

26 Teorema y y |g’(x)<=1 |g’(x)>1 y = x y = x b b p=g(p) y = g(x)

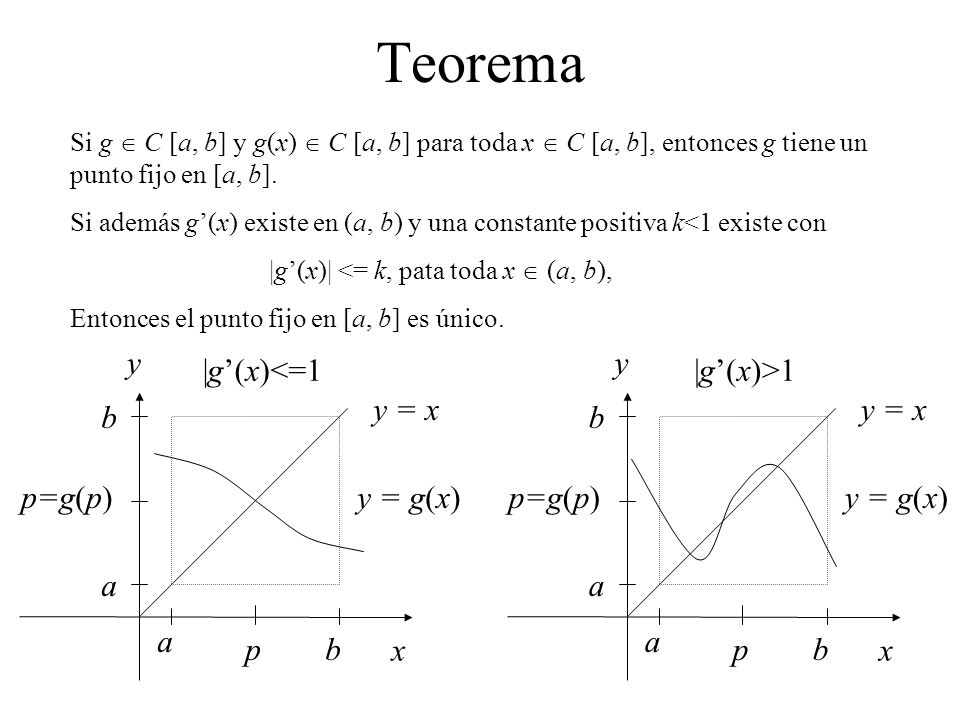

Si g  C [a, b] y g(x)  C [a, b] para toda x  C [a, b], entonces g tiene un punto fijo en [a, b]. Si además g’(x) existe en (a, b) y una constante positiva k<1 existe con |g’(x)| <= k, pata toda x  (a, b), Entonces el punto fijo en [a, b] es único. y y |g’(x)<=1 |g’(x)>1 y = x y = x b b p=g(p) y = g(x) p=g(p) y = g(x) a a a a p b x p b x

27 Algoritmo de punto fijo

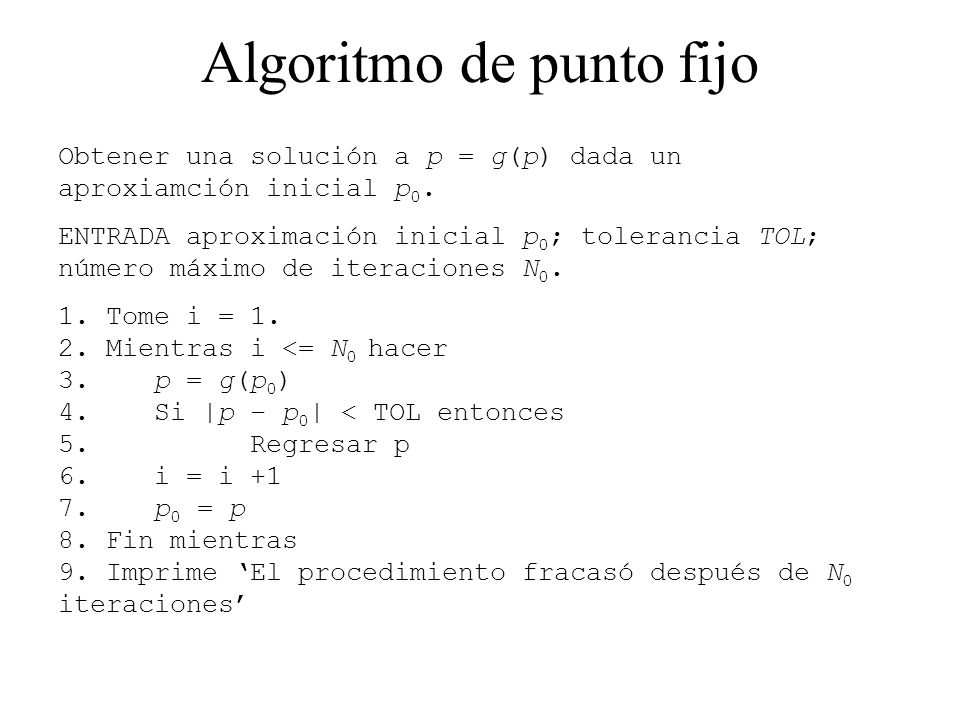

Obtener una solución a p = g(p) dada un aproxiamción inicial p0. ENTRADA aproximación inicial p0; tolerancia TOL; número máximo de iteraciones N0. 1. Tome i = Mientras i <= N0 hacer 3. p = g(p0) 4. Si |p – p0| < TOL entonces 5. Regresar p 6. i = i p0 = p 8. Fin mientras 9. Imprime ‘El procedimiento fracasó después de N0 iteraciones’

28 Gráfica del algoritmo de punto fijo

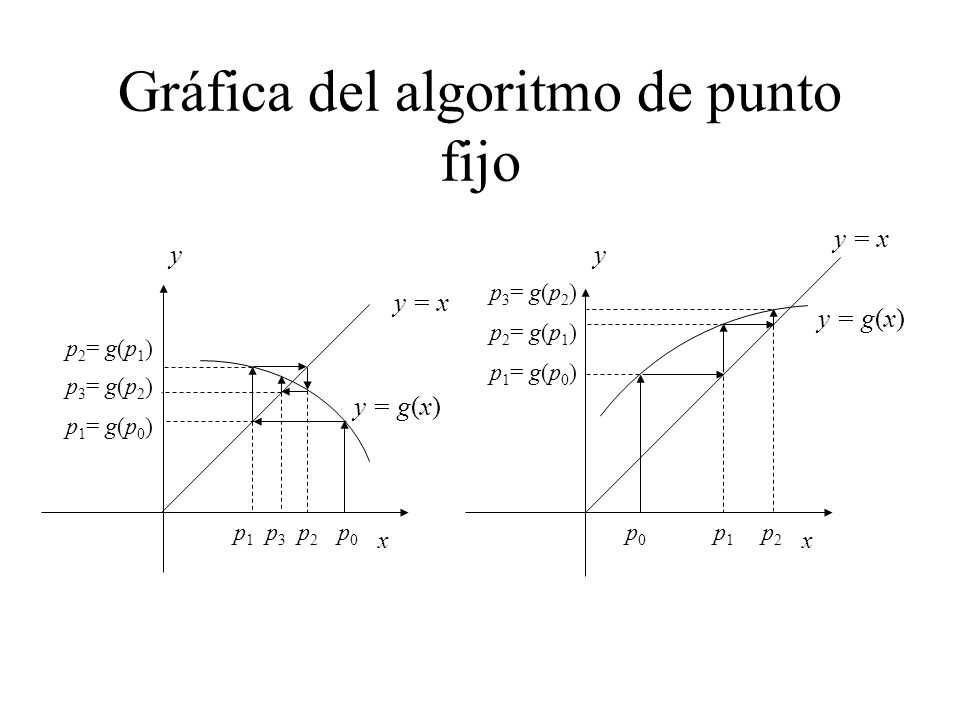

y = x y y p3= g(p2) y = x y = g(x) p2= g(p1) p2= g(p1) p1= g(p0) p3= g(p2) y = g(x) p1= g(p0) p1 p3 p2 p0 p0 p1 p2 x x

29 Casos de no convergencia
y = x y y y = x y = g(x) y = g(x) x x

30 Ejemplo Sea la función: x3 + 4x2 –10 = 0 tiene una raíz en [1, 2]
Puede despejarse en: a. x = g1(x) = x – x3 – 4x2 +10 b. x = g2(x) = ½(10 – x3)½ c. x = g3(x) = (10/(4 + x))½ d. x = g4(x) = x – (x3 + 4x2 – 10)/(3x2 + 8x)

31 Iteraciones de punto fijo
E E E E216 9 NaN (b) (c) (d)

32 Funciones graficadas en MathLab

33 Teorema de punto fijo Si g  C [a, b] y g(x)  C [a, b] para toda x  C [a, b], además supongamos que existe g’(x) en (a, b) y una constante positiva k<1 cuando |g’(x)| <= k, pata toda x  (a, b), Entonces, para cualquier punto p0 en [a, b] la sucesión definida por pn = g(pn–1), n >=1 Converge en el único punto fijo p en [a, b].

34 Corolario Si g satisface las hipótesis de teorema del punto fijo, las cotas de error que supone utilizar pn para aproximar a p están dadas por | pn – p| <= kn max(p0 – a, b – p0) Y por | pn – p| <= kn | p1 – p0|/ (1 – k), para toda n>=1

35 Análisis del ejemplo Caso (a) g1(x) = x – x3 – 4x2 +10
g1’(1) = – 11, g1’(2) = – 28 No se cumple |g1’(x)| <1 Caso (b) g2(x) = ½(10 – x3)½ g2’(x) = – 3/4x2(10 – x3)–½ g2’(1) = – 0.25, g1’(2) = – No se cumple |g1’(x)| <1 Caso (c) g3(x) = (10/(4 + x))½ g3’(x) = (– 5/3.16)(4 + x)–1.5 <= (– 5/3.16)(5)–1.5 <= 0.15 Para toda x en [1, 2] Caso (d) g4(x) = x – (x3 + 4x2 – 10)/(3x2 + 8x) Se cumple |g4’(x)| es aún menor que en el caso (c) para toda x en [1, 2]

36 Programa en Matlab function y = PuntoFijo(f_name, p0, tol, ni)

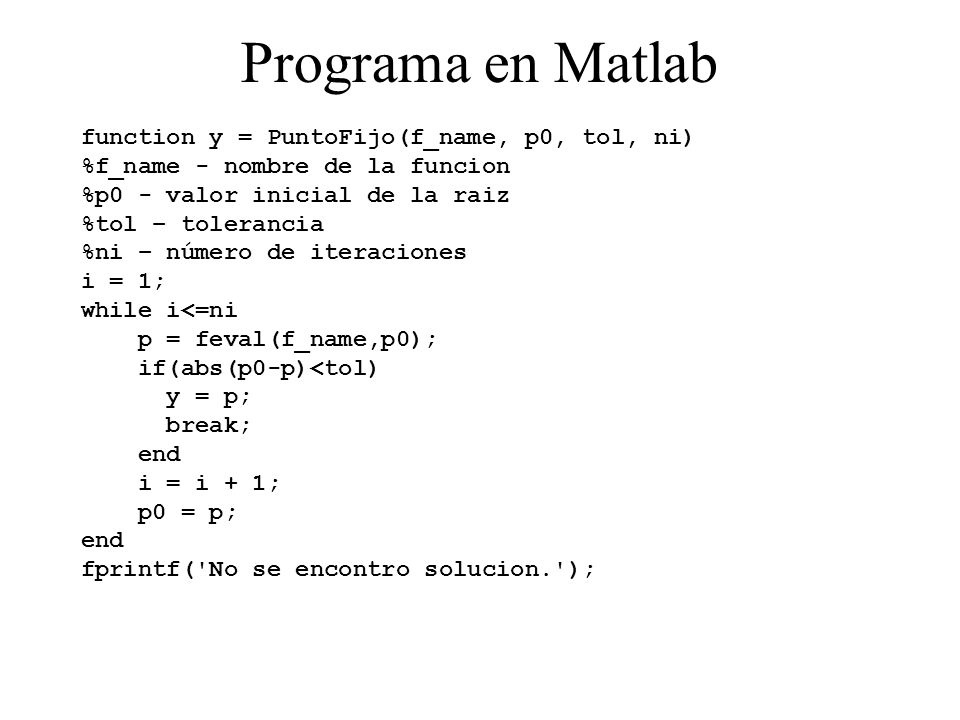

%f_name - nombre de la funcion %p0 - valor inicial de la raiz %tol – tolerancia %ni – número de iteraciones i = 1; while i<=ni p = feval(f_name,p0); if(abs(p0-p)<tol) y = p; break; end i = i + 1; p0 = p; fprintf('No se encontro solucion.');

37 Función en C double PuntoFijo(double p0, double tol, int ni){ int i = 1; double p; while(i<=ni){ p = f(p0); if(fabs((p0-p)/p)<tol) return p; i++; p0 = p; } std::cout << "NO solucion en :" << ni << “ iteraciones.\n";

38 Tarea Encontrar la raíz más grande de f(x) = 2x3 – 11.7x2 + 17.7x – 5
Resolver por el método del punto fijo partiendo de x = 3.

39 Método de Newton-Raphson
f(x) La ecuación de la recta tangente es: y – f(xn) = f ’ (xn)(x – xn) Cuando y = 0, x = xn+1 o sea 0 – f(xn) = f ’ (xn)(xn+1– xn) o Pendiente = f ’ (xn) f (xn) xn+1 xn

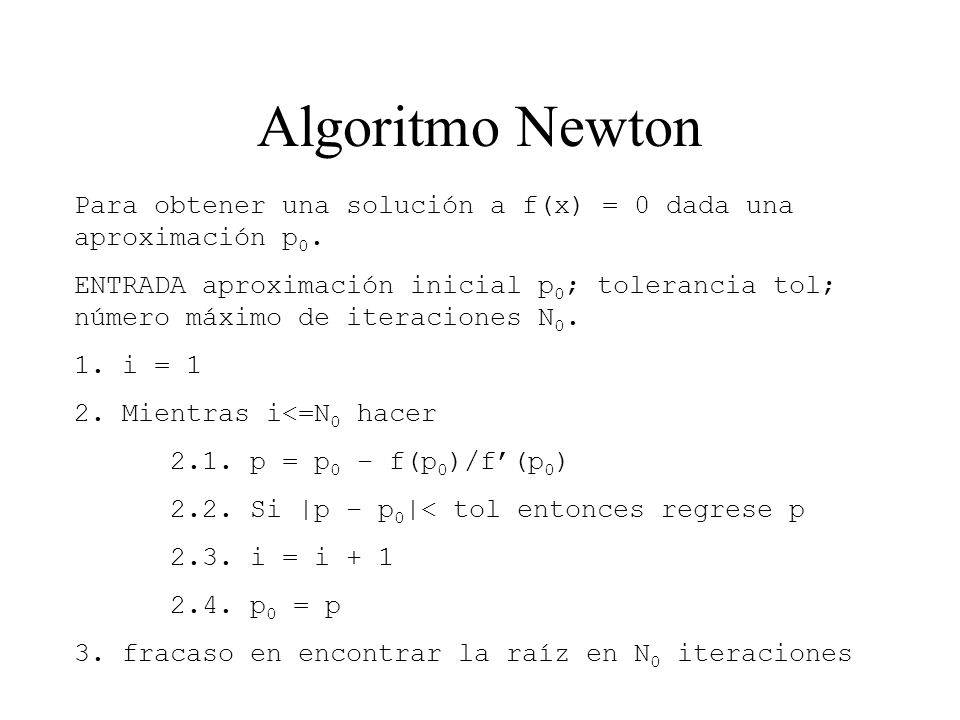

40 Algoritmo Newton Para obtener una solución a f(x) = 0 dada una aproximación p0. ENTRADA aproximación inicial p0; tolerancia tol; número máximo de iteraciones N0. 1. i = 1 2. Mientras i<=N0 hacer 2.1. p = p0 – f(p0)/f’(p0) 2.2. Si |p – p0|< tol entonces regrese p 2.3. i = i + 1 2.4. p0 = p 3. fracaso en encontrar la raíz en N0 iteraciones

41 Ejemplo f(x) = x – cos(x) f’(x) = 1 + sen(x)
pn+1 = pn – (pn – cos(pn))/(1 + sen(pn)) Tomando p0 = 0, se obtiene pn f(pn) f’(pn) pn E

42 Ejercicio Encontrar la solución de x3 + 4x2 – 10 = 0
En el intervalo [1, 2] con el método de Newton

43 Código en C double Newton(double x0, double ee, int ni){ int i = 0;
double x,fx,dfx; while(i<ni){ fx = f(x0); dfx = df(x0); x = x0-fx/dfx; if(fabs((x-x0)/x)<ee) return x; i++; x0 = x; } std::cout << "No solución en "<< i << " pasos\n";

44 Ejemplo: cuenta de ahorros
El valor acumulado de una cuenta de ahorros puede calcularse con la ecuación de anualidad vencida A = P[(1 + i )n - 1 ] / i En esta ecuación A es el monto de la cuenta, P es la cantidad que se deposita periódicamente e i es la tasa de interés por periodo para los n periodos de depósito. A un ingeniero le gustaría tener una cuenta de ahorros con un monto de $ 750,000 dólares al momento de retirarse dentro de 20 años, y puede depositar $ 1,500 dólares mensuales para lograr dicho objetivo. ¿Cuál es la mínima tasa de interés a que puede invertirse ese dinero, suponiendo que es un interés compuesto mensual? Escriba un programa en C para este problema, el programa deberá pedir todos los datos necesarios y utilizar el método de Newton para calcular el interés a que debe invertirse el dinero.

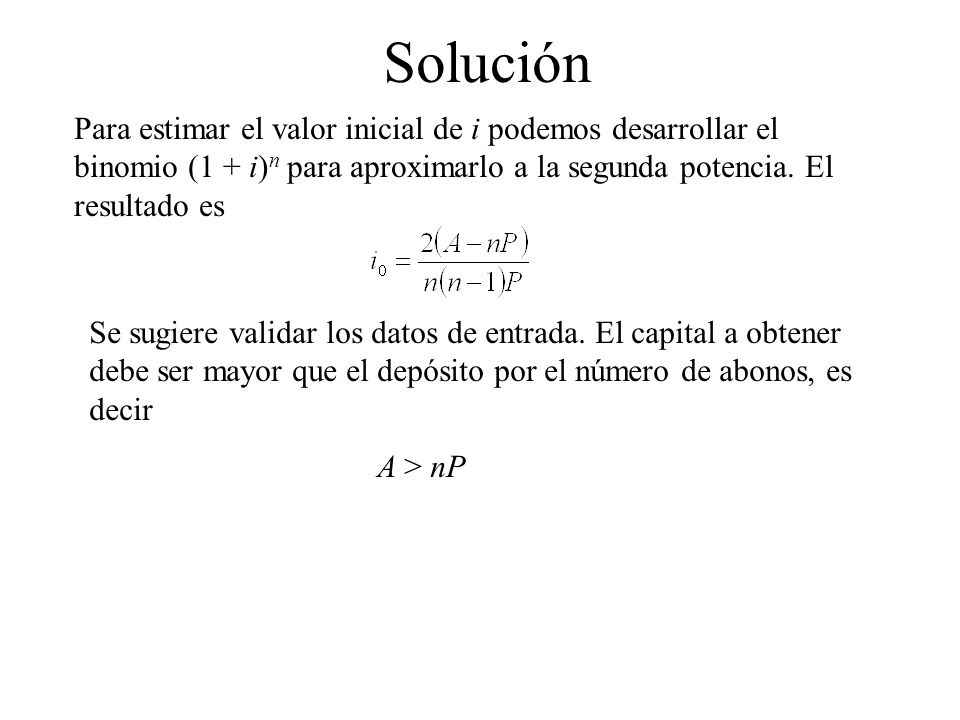

45 Solución Para estimar el valor inicial de i podemos desarrollar el binomio (1 + i)n para aproximarlo a la segunda potencia. El resultado es Se sugiere validar los datos de entrada. El capital a obtener debe ser mayor que el depósito por el número de abonos, es decir A > nP

46 Ejemplos resuelto en Excel

47 Método alternativo para evaluar la derivada (método de la secante)
Es posible calcular la derivada en xn usando: O utilizando

48 Algoritmo Newton2 Para obtener una solución a f(x) = 0 dada una aproximación p0. ENTRADA aproximación inicial p0; tolerancia tol; número máximo de iteraciones N0. 1. i = 1 2. h = Mientras i<=N0 hacer y = f(p0) y_deriv =(f(p0+h)-y)/h p = p0 – y/y_deriv Si |p – p0|< tol entonces regrese p i = i p0 = p 3. fracaso en encontrar la raíz en N0 iteraciones

49 Código en C double Newton(double x0, double ee, int ni){ int i = 0;
double x,fx,dfx,h; h = ; while(i<ni){ fx = f(x0); dfx = (f(x0+h)-fx)/h; x = x0-fx/dfx; if(fabs((x-x0)/x)<ee) return x; i++; x0 = x; } std::cout << "No solución en "<< i << " pasos\n";

50 Programa en Matlab function x = Newt_n(f_name, xO)
% Iteración de Newton sin gráficos x = xO; xb = x-999; n=0; del_x = 0.01; while abs(x-xb)> n=n+1; xb=x ; if n>300 break; end y=feval(f_name, x) ; y_driv=(feval(f_name, x+del_x) - y)/del_x; x = xb - y/y_driv ; fprintf(' n=%3.0f, x=%12.5e, y=%12.5e, ', n,x,y) fprintf(' yd = %12.5e \n', y_driv) end fprintf('\n Respuesta final = %12.6e\n', x) ; Calcula derivada con incrementos

51 Raíz cuadrada con Newton
Para extraer la raíz cuadrada de un número se puede resolver la ecuación f(x) = x2 – c = 0 La derivada es f’(x) = 2x La fórmula de recurrencia de Newton es xn+1 = xn – (xn2 – c)/(2xn) = xn/2 + c/(2xn) = (xn + c/xn)/2 Ejemplo: raíz cuadrada de 5 con x0 = 1.

52 Desventajas En algunos casos la convergencia es muy lenta, considere
f(x) = xn – 1 Se obtiene la siguiente secuencia empezando en x = 0.5 iteración x ,65285 ..

53 Desventajas (cont.) mínimo local raíz cerca de punto de inflexión
f(x) f(x) x1 x0 x2 x x0 x2 x1 x mínimo local raíz cerca de punto de inflexión f(x) f(x) x1 x0 x1 x x0 x varias raíces la iteración en un mínimo

54 Ejemplo Resolver utilizando Excel

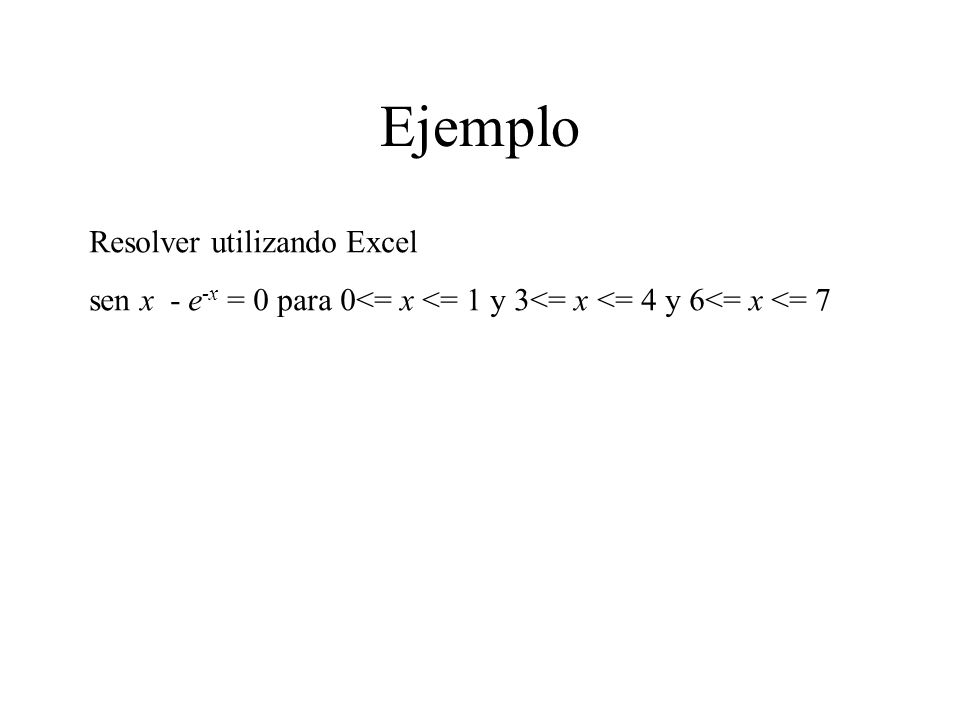

sen x  - e-x = 0 para 0<= x <= 1 y 3<= x <= 4 y 6<= x <= 7

55 Resultados h= 0.1 xn f(xn) f'(xn) xn+1 0.00000000 -1.00000000
h= 0.01 xn f(xn) f'(xn) xn+1

56 Tarea #14 La carga en un circuito RLC serie esta dada por
suponga q/q0 = 0.01, t = 0.05 s, L = 5H y C = 10-6 F. Encuentre el valor de la Resistencia R usando el método de Newton. Haga un programa en C para este problema.

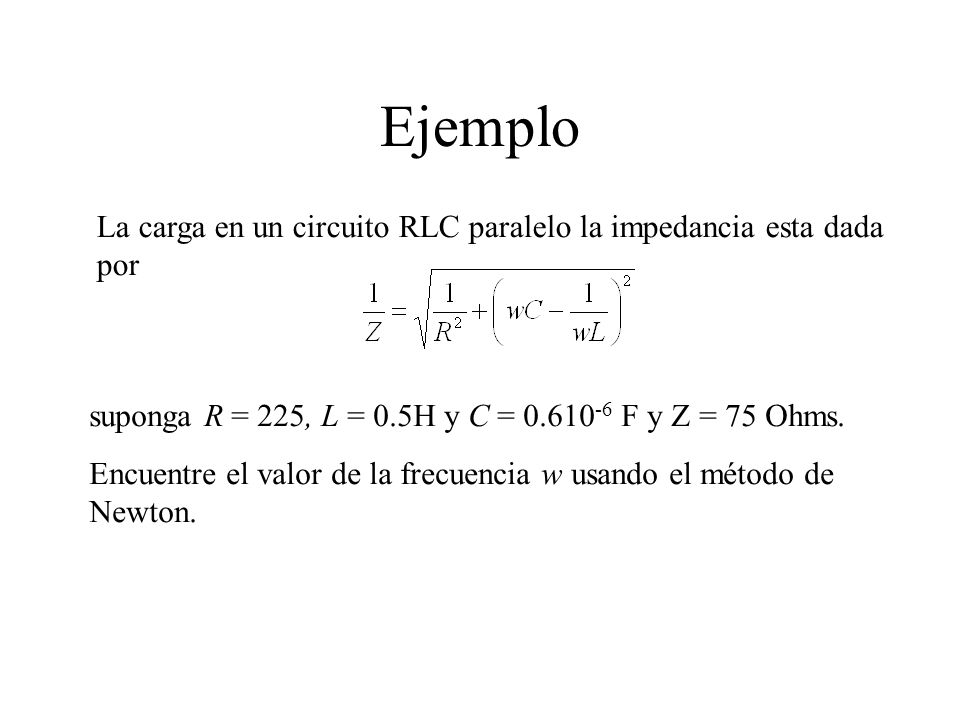

57 Ejemplo La carga en un circuito RLC paralelo la impedancia esta dada por suponga R = 225, L = 0.5H y C = F y Z = 75 Ohms. Encuentre el valor de la frecuencia w usando el método de Newton. 57

58 Convergencia en el punto fijo

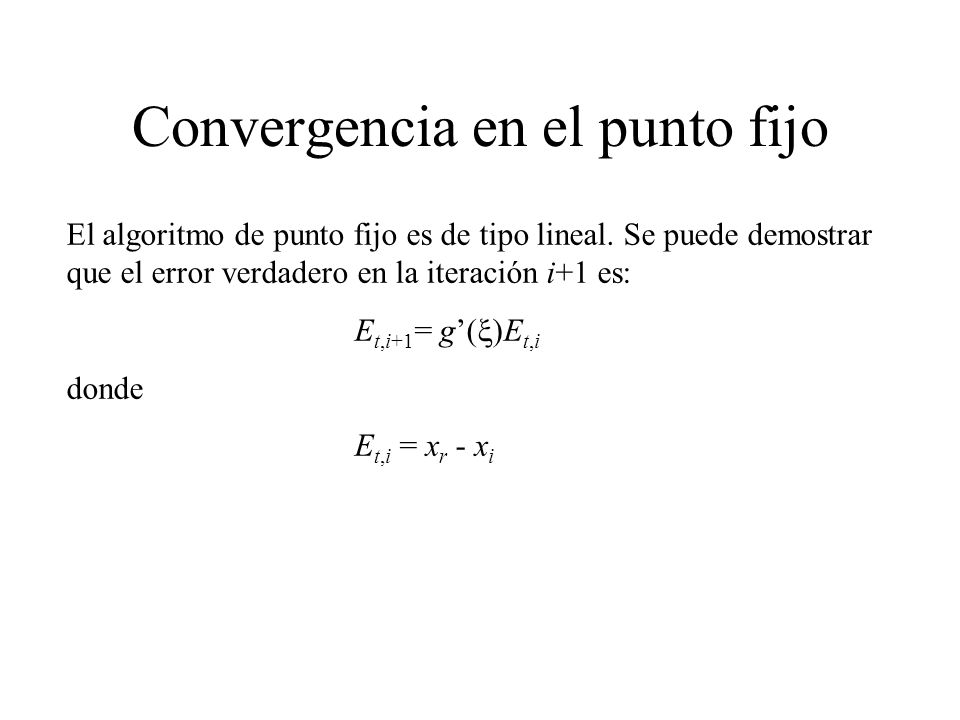

El algoritmo de punto fijo es de tipo lineal. Se puede demostrar que el error verdadero en la iteración i+1 es: Et,i+1= g’(x)Et,i donde Et,i = xr - xi

59 Convergencia en Newton Raphson
El algoritmo de Newton es de tipo cuadrático. Se puede demostrar que el error verdadero en la iteración i+1 es: Et,i+1= (- f ’’(xr)/2f ’(xr))E2t,i Esto significa que el número de decimales exactos se duplica con cada iteración.

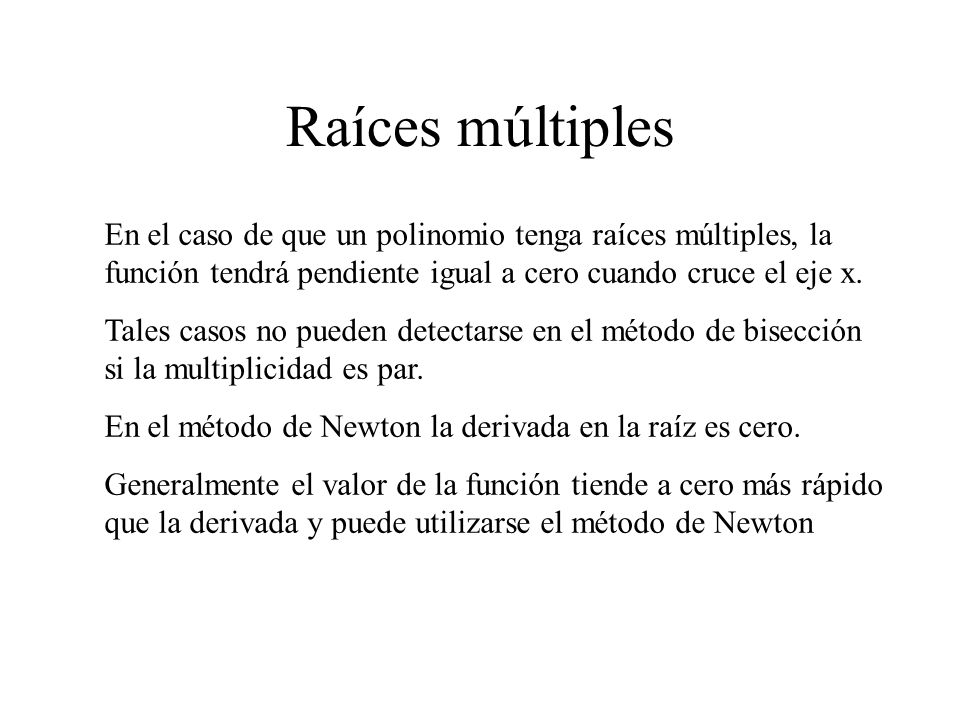

60 Raíces múltiples En el caso de que un polinomio tenga raíces múltiples, la función tendrá pendiente igual a cero cuando cruce el eje x. Tales casos no pueden detectarse en el método de bisección si la multiplicidad es par. En el método de Newton la derivada en la raíz es cero. Generalmente el valor de la función tiende a cero más rápido que la derivada y puede utilizarse el método de Newton

61 Ejemplo Polinomio: f(x) = (x – 3) (x – 1) (x – 1)
