MATERIAL DIDÁCTICO A EMPLEAR EN:

Presentaciones similares


Presentación del tema: "MATERIAL DIDÁCTICO A EMPLEAR EN:"— Transcripción de la presentación:

1 MATERIAL DIDÁCTICO A EMPLEAR EN:
CICLO MEDIO : Equipos e Instalaciones Electrotécnicas. Equipos de consumo MODULO: E. Imagen SEI CICLO SUPERIOR: Sistemas de telecomunicaciones e informática Equipos e Instalaciones Electrotécnicas MODULO: Sistemas de radio y televisión Sistemas de telefonía Técnicas y Procesos en Instalaciones Singulares de Viviendas y Edificios. 1

2 Infraestructura Común de
Hoy es miércoles, 05 de abril de 2017 y ahora mismo son las 11:32:22 p.m. Tema : Parte 3 Infraestructura Común de Telecomunicaciones en los edificios (ICT) y (ICT-2) 2

3 I.E.S. la Fuensanta CORDOBA
Autor: D. Armando Sánchez Montero PROFESOR TÉCNICO DE : Sistemas de Telecomunicaciones e Informática. I.E.S. la Fuensanta CORDOBA 3

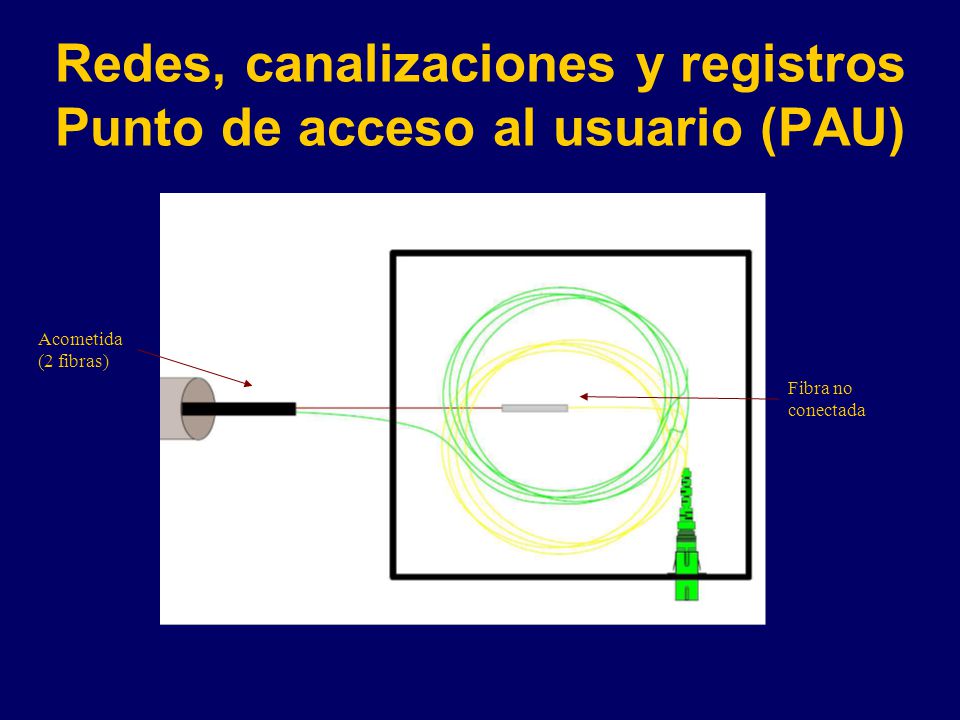

4 Redes, canalizaciones y registros Punto de acceso al usuario (PAU)
Acometida (2 fibras) Fibra no conectada

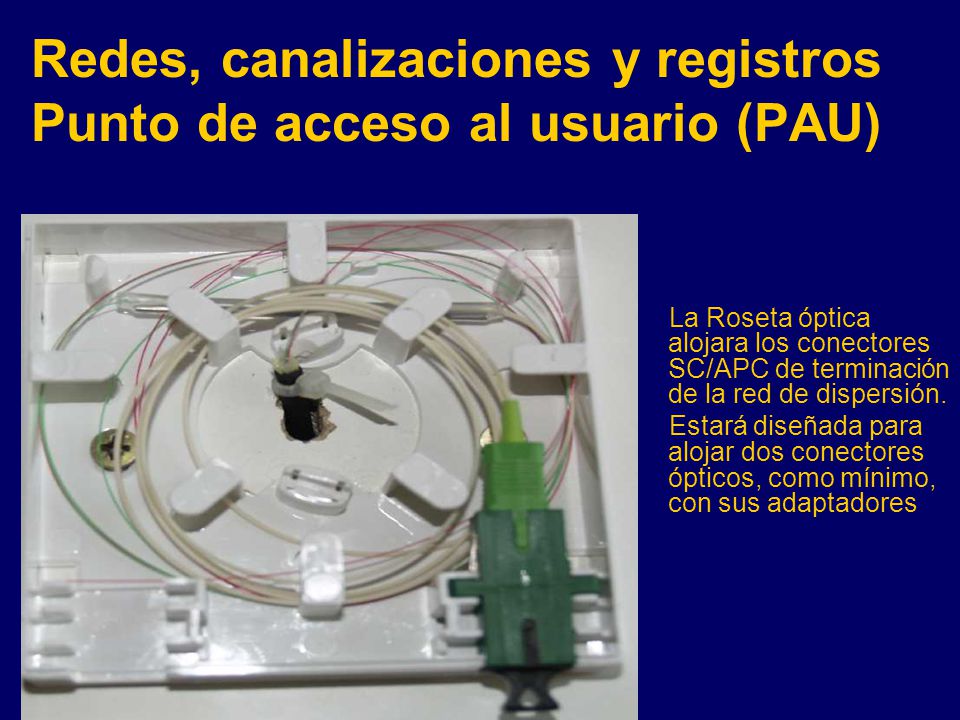

5 Redes, canalizaciones y registros Punto de acceso al usuario (PAU)
La Roseta óptica alojara los conectores SC/APC de terminación de la red de dispersión. Estará diseñada para alojar dos conectores ópticos, como mínimo, con sus adaptadores

6 PAU en locales comerciales y oficinas
En edificaciones mixtas de viviendas y locales comerciales y oficinas: Cando esté definida la distribución se instalará un PAU por local y un mínimo de tres toma. Cuando no esté definida la distribución o actividad: Cuando no esté definida la distribución en planta de los locales u oficinas, no se instalarán registros de toma. El diseño y dimensionamiento de los registros de toma, así como su realización futura, será responsabilidad de la propiedad del local u oficina, cuando se ejecute el proyecto de distribución en estancias. En edificaciones destinadas fundamentalmente a locales comerciales y oficinas: En locales y oficinas, cuando estén distribuidos en estancias, y en las estancias comunes de la edificación, habrá un mínimo de tres registros de toma empotrados o superficiales, uno para cada tipo de cable (pares trenzados, coaxiales para servicios TBA y coaxiales para servicios RTV). 6

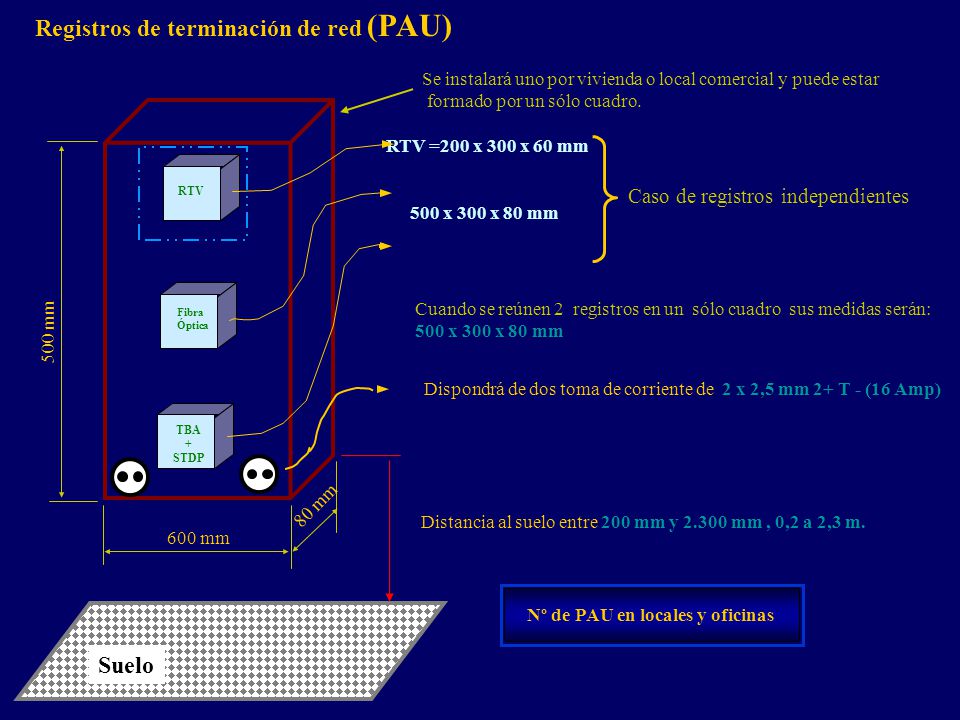

7 Registros de terminación de red (PAU) Nº de PAU en locales y oficinas
Se instalará uno por vivienda o local comercial y puede estar formado por un sólo cuadro. RTV =200 x 300 x 60 mm RTV Caso de registros independientes 500 x 300 x 80 mm Cuando se reúnen 2 registros en un sólo cuadro sus medidas serán: 500 x 300 x 80 mm Fibra Óptica 500 mm Dispondrá de dos toma de corriente de 2 x 2,5 mm 2+ T - (16 Amp) TBA + STDP 80 mm Distancia al suelo entre 200 mm y mm , 0,2 a 2,3 m. 600 mm Nº de PAU en locales y oficinas Suelo 7

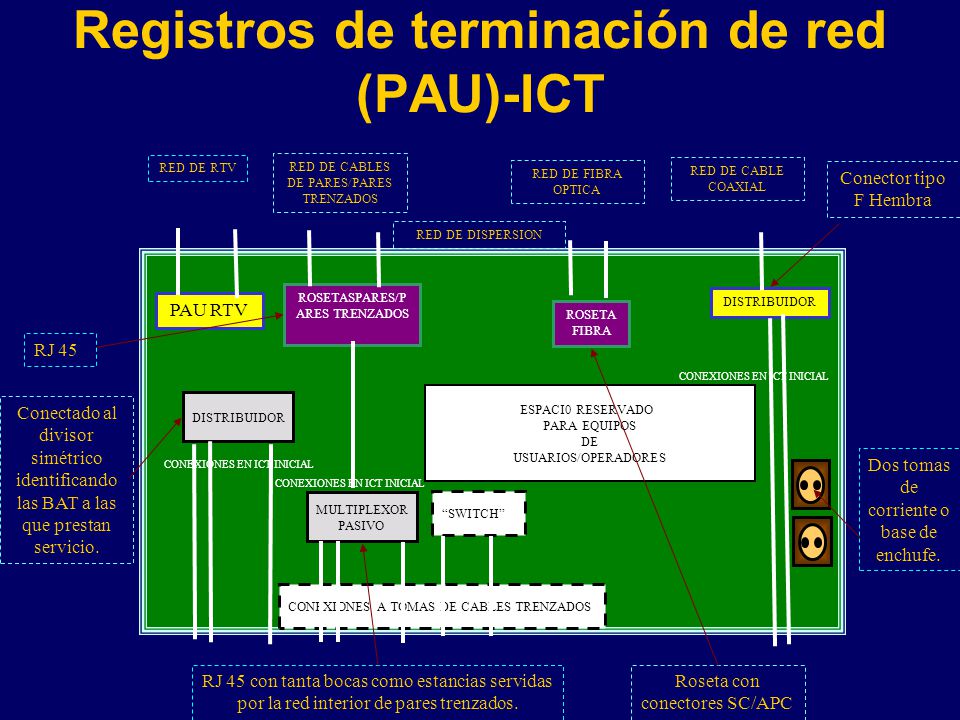

8 Registros de terminación de red (PAU)-ICT
RED DE RTV RED DE CABLES DE PARES/PARES TRENZADOS RED DE FIBRA OPTICA RED DE CABLE COAXIAL Conector tipo F Hembra RED DE DISPERSION ROSETASPARES/PARES TRENZADOS PAU RTV DISTRIBUIDOR ROSETA FIBRA RJ 45 CONEXIONES EN ICT INICIAL ESPACI0 RESERVADO PARA EQUIPOS DE USUARIOS/OPERADORES Conectado al divisor simétrico identificando las BAT a las que prestan servicio. DISTRIBUIDOR CONEXIONES EN ICT INICIAL Dos tomas de corriente o base de enchufe. CONEXIONES EN ICT INICIAL MULTIPLEXOR PASIVO “SWITCH” CONEXIONES A TOMAS DE CABLES TRENZADOS RJ 45 con tanta bocas como estancias servidas por la red interior de pares trenzados. Roseta con conectores SC/APC

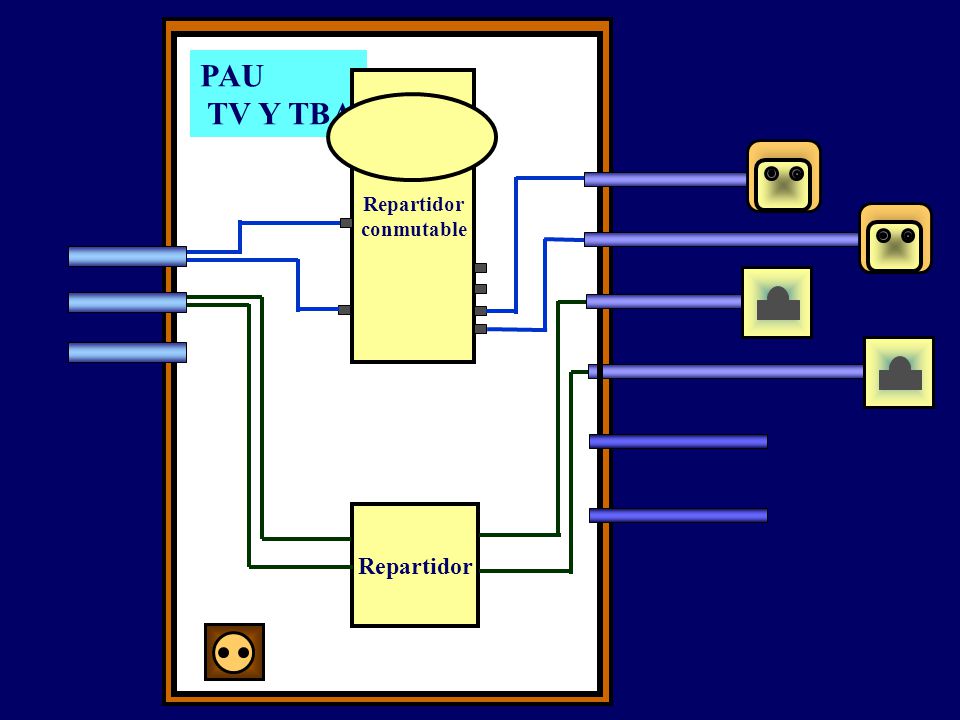

9 PAU TV Y TBA Repartidor conmutable Repartidor 9

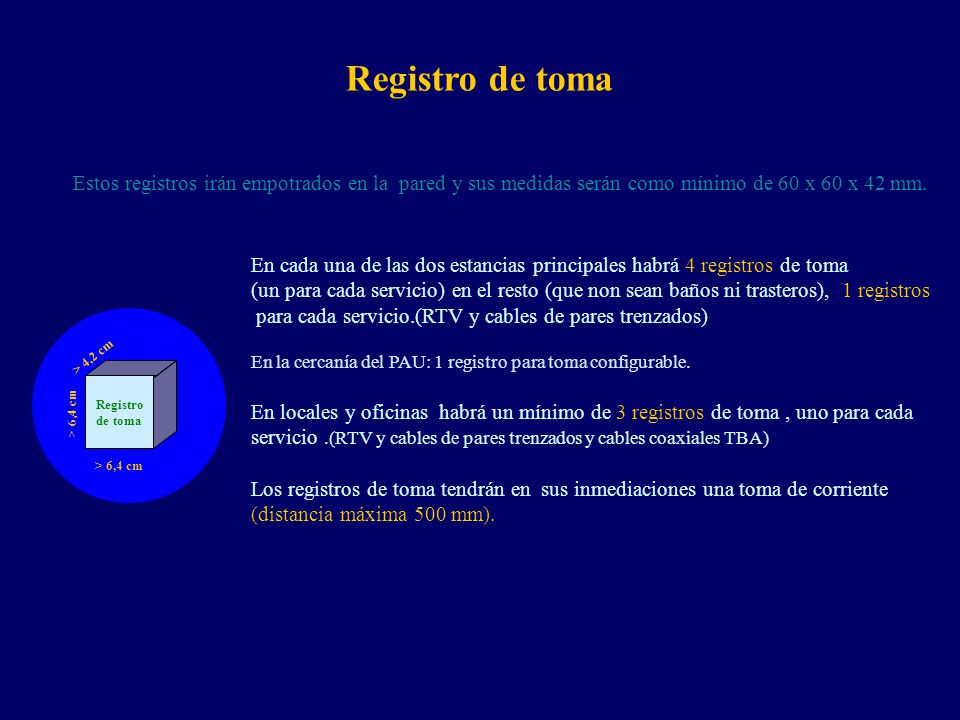

10 Registro de toma Estos registros irán empotrados en la pared y sus medidas serán como mínimo de 60 x 60 x 42 mm. En cada una de las dos estancias principales habrá 4 registros de toma (un para cada servicio) en el resto (que non sean baños ni trasteros), 1 registros para cada servicio.(RTV y cables de pares trenzados) En la cercanía del PAU: 1 registro para toma configurable. En locales y oficinas habrá un mínimo de 3 registros de toma , uno para cada servicio .(RTV y cables de pares trenzados y cables coaxiales TBA). Los registros de toma tendrán en sus inmediaciones una toma de corriente (distancia máxima 500 mm). > 4,2 cm Registro de toma > 6,4 cm > 6,4 cm 10

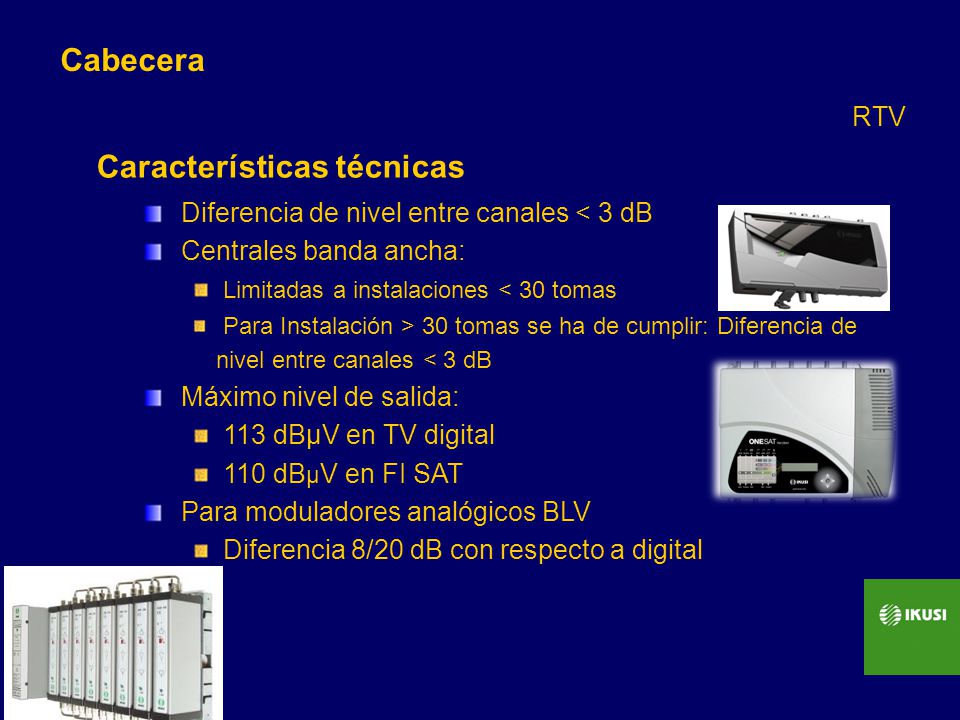

11 Características técnicas
Cabecera RTV Características técnicas Diferencia de nivel entre canales < 3 dB Centrales banda ancha: Limitadas a instalaciones < 30 tomas Para Instalación > 30 tomas se ha de cumplir: Diferencia de nivel entre canales < 3 dB Máximo nivel de salida: 113 dBµV en TV digital 110 dBµV en FI SAT Para moduladores analógicos BLV Diferencia 8/20 dB con respecto a digital

12 Equipamiento de cabecera
PAU MATV+F1 (1 polaridad) Equipamiento de cabecera Repartidor conmutable Repartidor MATV+F1 (2 polaridades) 12

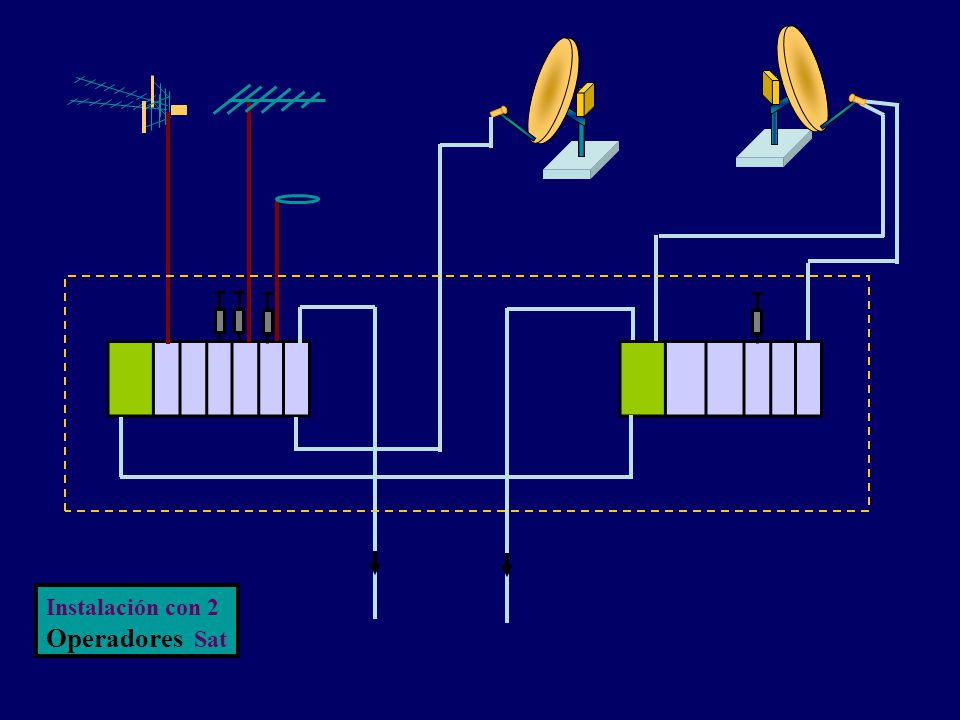

13 Instalación con 2 Operadores Sat 13

14 Instalación de cabecera
ASTRA EUTELSAT HISPASAT CABECERA TERRESTRE ICT TRANSMODULADORES COMPATIBLES 14

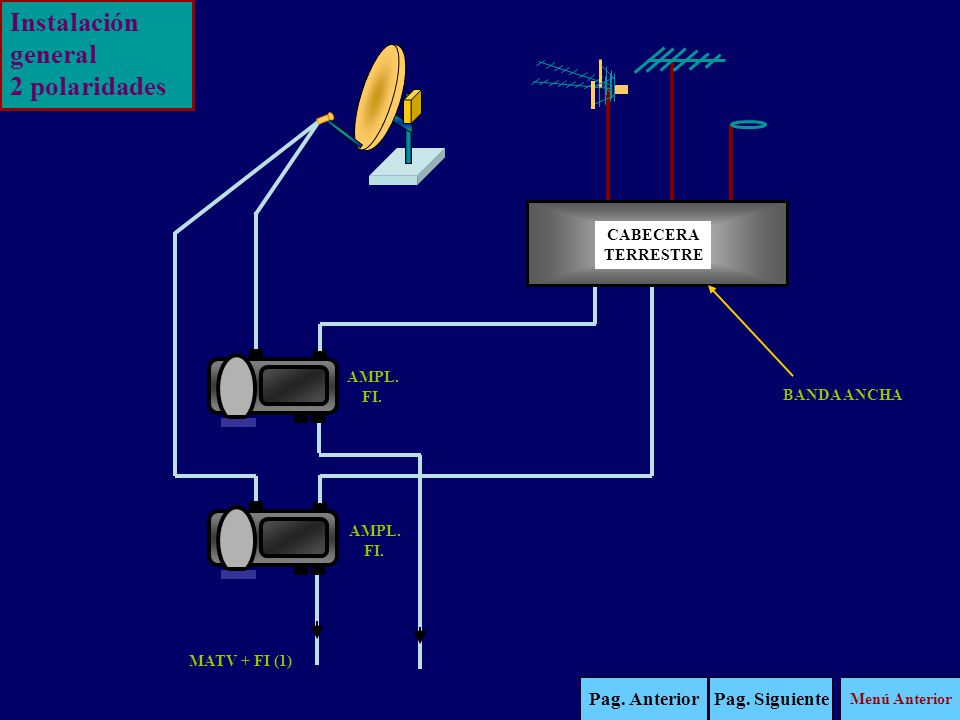

15 Instalación general 2 polaridades Pag. Anterior Pag. Siguiente
CABECERA TERRESTRE AMPL. FI. BANDA ANCHA AMPL. FI. MATV + FI (1) Pag. Anterior Pag. Siguiente Menú Anterior 15

16 Instalación 2 Operadores Sat BANDA ANCHA CABECERA TERRESTRE
CENTRAL F.I. PROCESADORES FI. Instalación 2 Operadores Sat 16

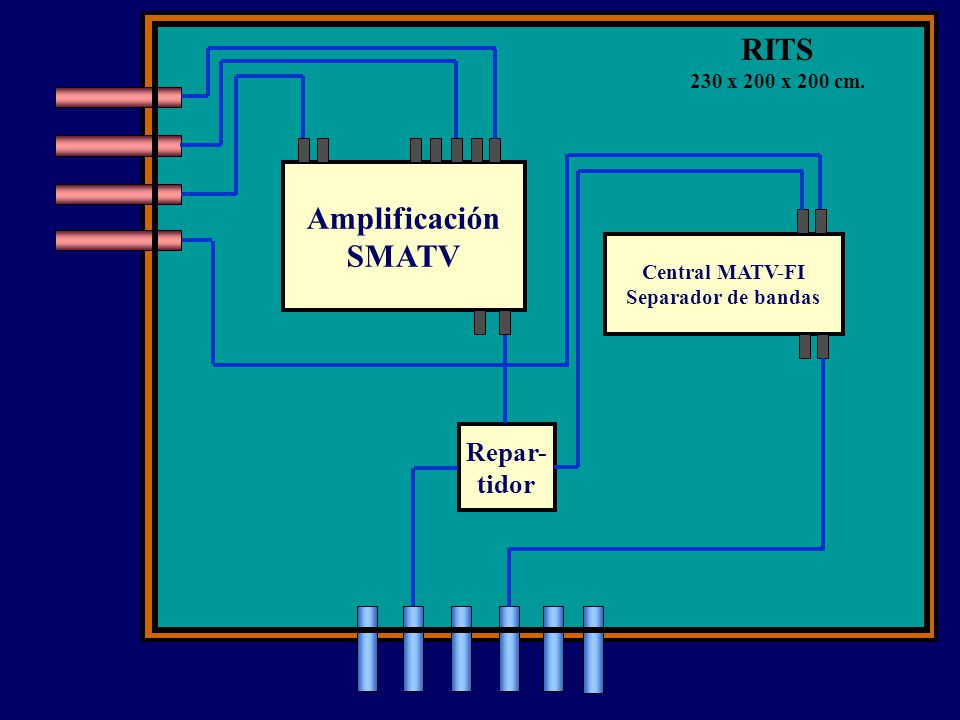

17 RITS Amplificación SMATV
230 x 200 x 200 cm. Amplificación SMATV Central MATV-FI Separador de bandas Repar- tidor 17

18 Respuesta amplitud frecuencia en canal
Parámetros de calidad de la red RTV Respuesta amplitud frecuencia en canal Respuesta amplitud/frecuencia en canal para las señales Ud. BANDA DE FRECUENCIA (MHz) 47 – 862 FM-Radio, AM-TV, 64QAM-TV dB ±3 dB en toda la banda; ± 0,5 dB en un ancho de banda de 1 MHz. - FM-TV, QPSK-TV 6 ± 4 dB en toda la banda; ± 1,5 dB en un ancho de banda de 1 MHz. COFDM-DAB, COFDM-TV ±3 dB en toda la banda Respuesta amplitud/frecuencia en banda de la red  16  20

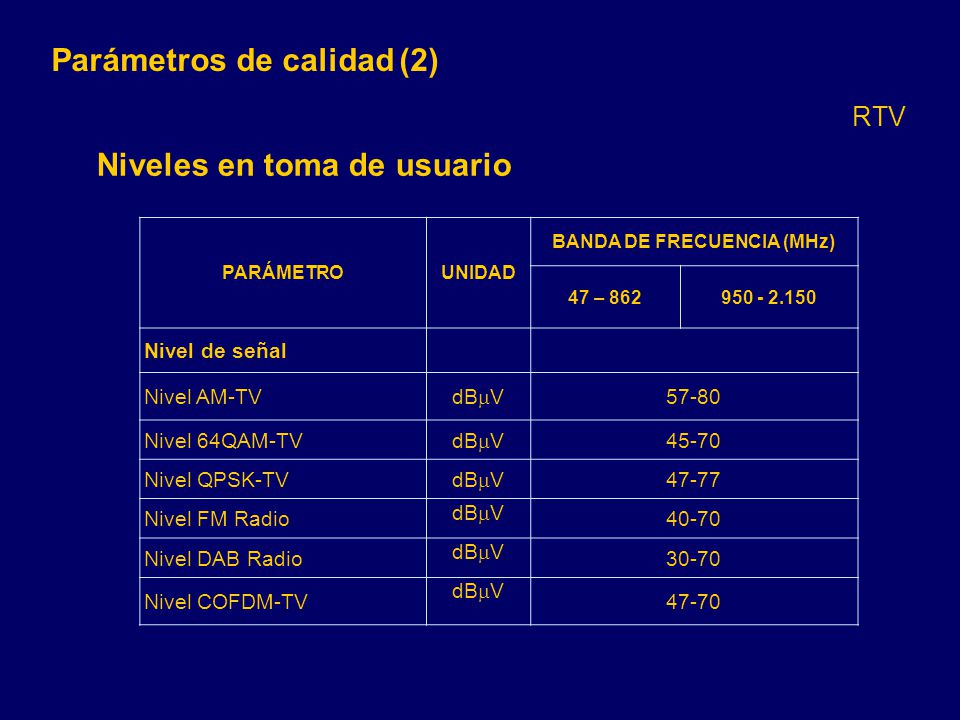

19 BANDA DE FRECUENCIA (MHz)
Parámetros de calidad (2) RTV Niveles en toma de usuario PARÁMETRO UNIDAD BANDA DE FRECUENCIA (MHz) 47 – 862 Nivel de señal Nivel AM-TV dBV 57-80 Nivel 64QAM-TV 45-70 Nivel QPSK-TV 47-77 Nivel FM Radio 40-70 Nivel DAB Radio 30-70 Nivel COFDM-TV 47-70

20 BANDA DE FRECUENCIA (MHz)
Parámetros de calidad (3) RTV C/N y MER en toma de usuario: PARÁMETRO Ud. BANDA DE FRECUENCIA (MHz) 47 – 862 C/N FM-Radio dB  38 C/N AM-TV  43 C/N QPSK-TV QPSK DVB-S > 11 > 12 QPSK DVB-S2 C/N 8PSK DVB-S2 > 14 C/N 64QAM-TV  28 C/N COFDM-DAB  18 MER COFDM TV  21 en toma (1) MER COFDM T2 Por definir (1) Para MER en antena 23 dB

21 Interferencia en toma usuario BANDA DE FRECUENCIA (MHz)
Parámetros de calidad (4) RTV Interferencia en toma usuario PARÁMETRO UNIDAD BANDA DE FRECUENCIA (MHz) 47– 862 Relación portadora /interferencia a frecuencia única AM-TV dB  54 64 QAM-TV  35 QPSK-TV  18 COFDM-TV  10 (1) (1) Para modulaciones 64 QAM 2/3

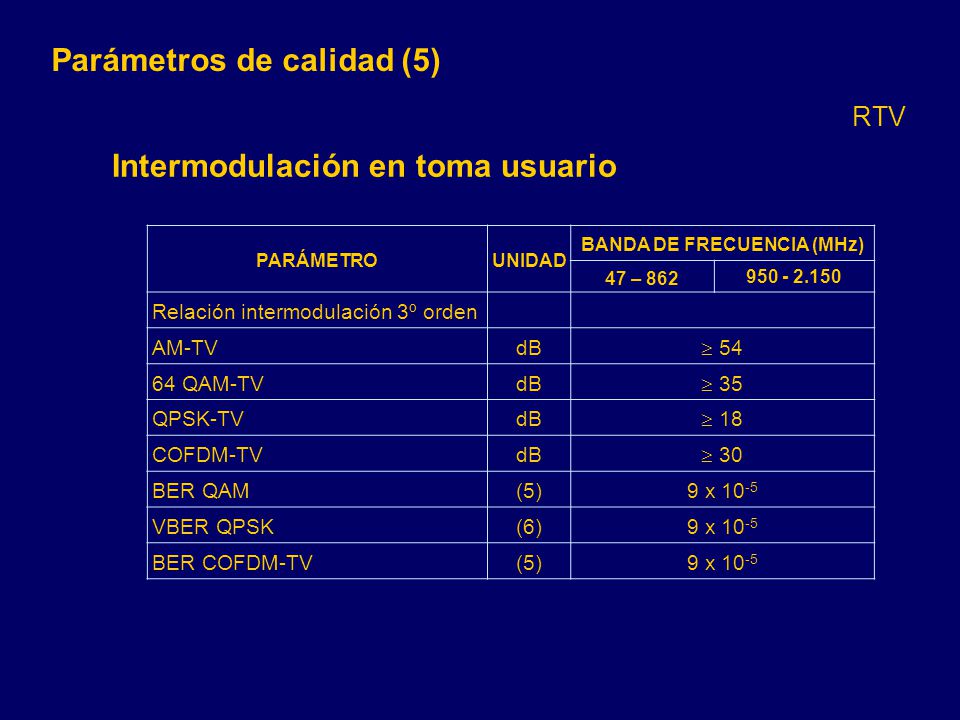

22 BANDA DE FRECUENCIA (MHz)
Parámetros de calidad (5) RTV Intermodulación en toma usuario PARÁMETRO UNIDAD BANDA DE FRECUENCIA (MHz) 47 – 862 Relación intermodulación 3º orden AM-TV dB  54 64 QAM-TV  35 QPSK-TV  18 COFDM-TV  30 BER QAM (5) 9 x 10-5 VBER QPSK (6) BER COFDM-TV

23 Características en la toma de usuario
Parámetro Unidad Banda de frecuencias MHz MHz Nivel AM-TV Nivel 64 QAM-TV Nivel FM-TV Nivel QPSK-TV Nivel FM Radio Nivel DAB Radio Nivel COFDM-TV dBµV 57 – 80 45 – 70 (1) 47 – 77 47 – 77 (1) 40 – 70 30 – 70 (1) 45 – 70 (1, 2) AM-TV, FM Radio, 64QAM-TV... FM-TV, QPSK-TV COFDM-DAB, COFDMDM-TV... dB ± 3 dB en toda a banda; de 1 Mhz ± 0,5 dB nun ancho de banda de 1 Mhz ≤ 6 + 3 dB en toda a banda + 4 dB en toda a banda + 1,5 dB En un ancho de banda 1 Mhz Reglamento I.C.T, 23

24 Respuesta amplitud/frecuencia en banda de la red (4) dB 47 Mhz-862 Mhz
Relación portadora /Ruido aleatorio: C/N FM-TV C/N FM – Ruido C/N AM – TV QPSK DVB-S…………………………… C/NQPSK – TV QPSK DVB-S2…………………………. C/N 64 QAM – TV C/N 8PSK – DVB-S C/N COFDM – TC >15 >38 >43 >11 >12 >28 >14 >25 (5) Desacoplo entre tomas de distintos usuarios dB MHz >38 MHz >30 >20 Reglamento I.C.T, 24

25 Cables coaxiales Características RTV
Normas UNE EN y EN Conductor central Cobre Dieléctrico Polietileno celular expanso físico Conductor exterior Malla: cinta metalizada y trenza de cobre o aluminio Cubierta En interior: No propagadora de la llama En exterior: Polietileno

26 Punto de Interconexión Registro principal de la Red pares/Pares Trenzados
Cables de Distribución Regletas (Red de Cable de Pares) o Panel de Conexión (Red de Pares Trenzados) de Salida Hembrilla Placa de material Aislante Latiguillos o Puentes ENTRADA OPERADOR 1 ENTRADA OPERADOR 2 Cables de Alimentación

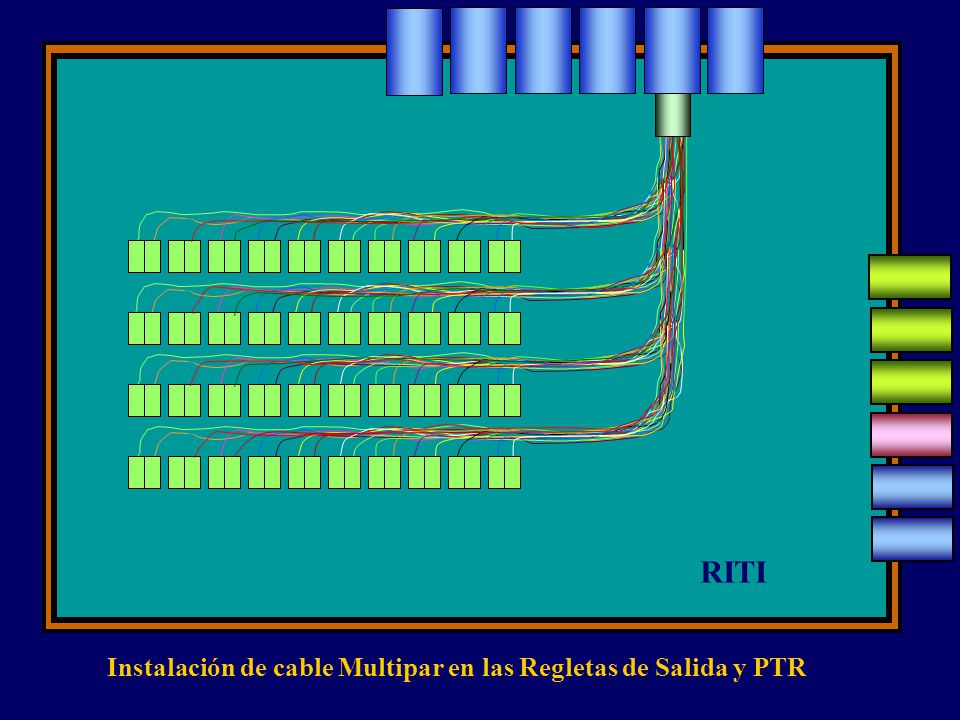

27 Instalación de cable Multipar en las Regletas de Salida y PTR
RITI Instalación de cable Multipar en las Regletas de Salida y PTR 27

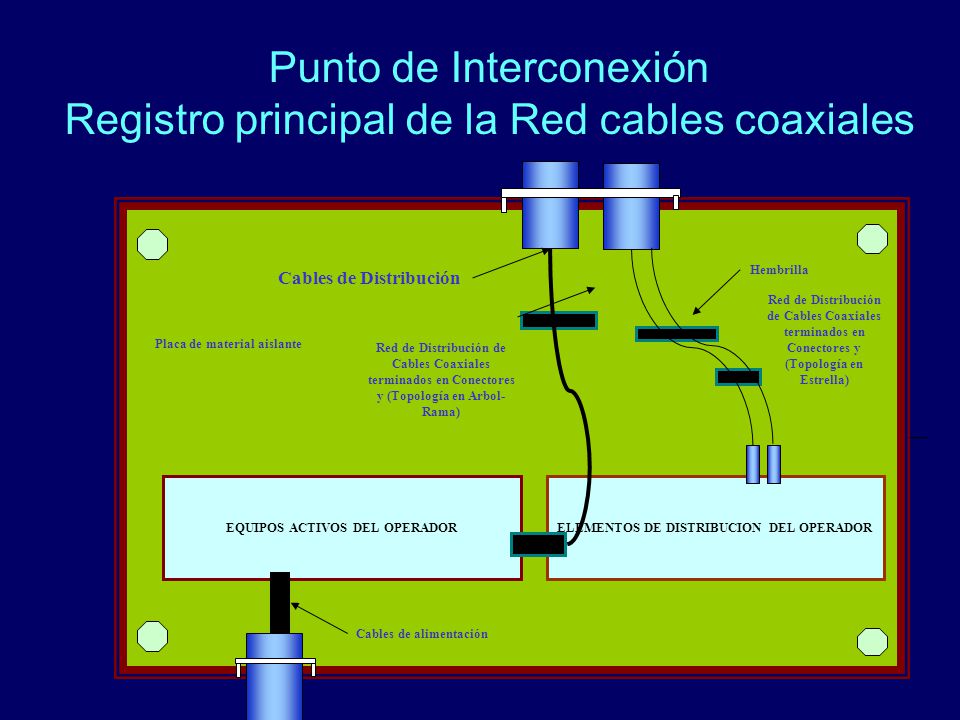

28 Punto de Interconexión Registro principal de la Red cables coaxiales
Cables de Distribución Hembrilla Red de Distribución de Cables Coaxiales terminados en Conectores y (Topología en Estrella) Placa de material aislante Red de Distribución de Cables Coaxiales terminados en Conectores y (Topología en Arbol-Rama) EQUIPOS ACTIVOS DEL OPERADOR ELEMENTOS DE DISTRIBUCION DEL OPERADOR Cables de alimentación

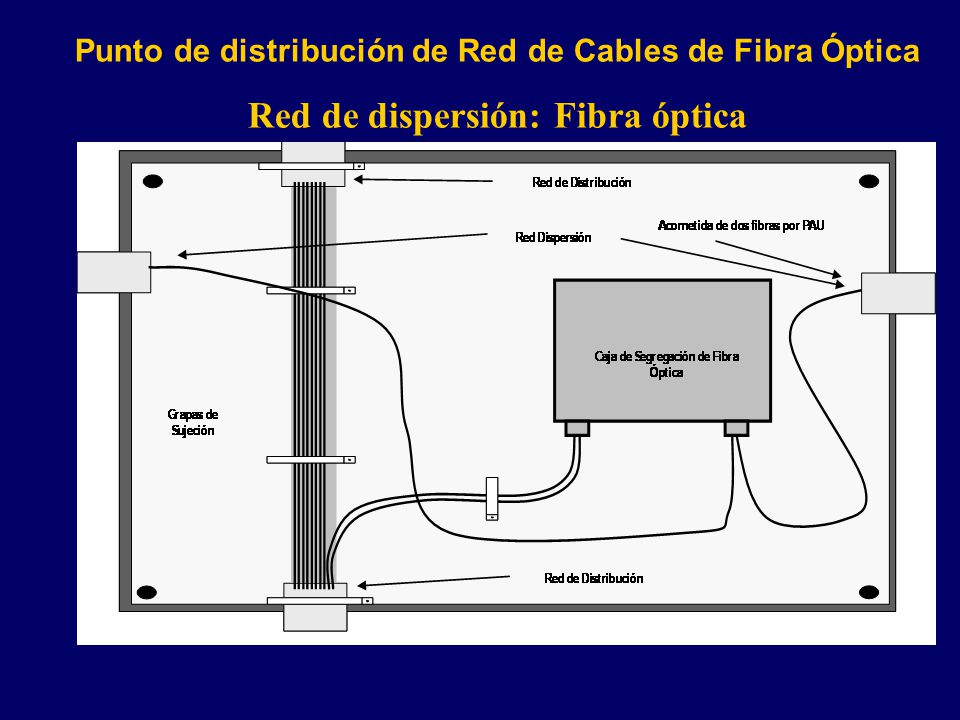

29 Red de dispersión: Fibra óptica
Punto de distribución de Red de Cables de Fibra Óptica Red de dispersión: Fibra óptica

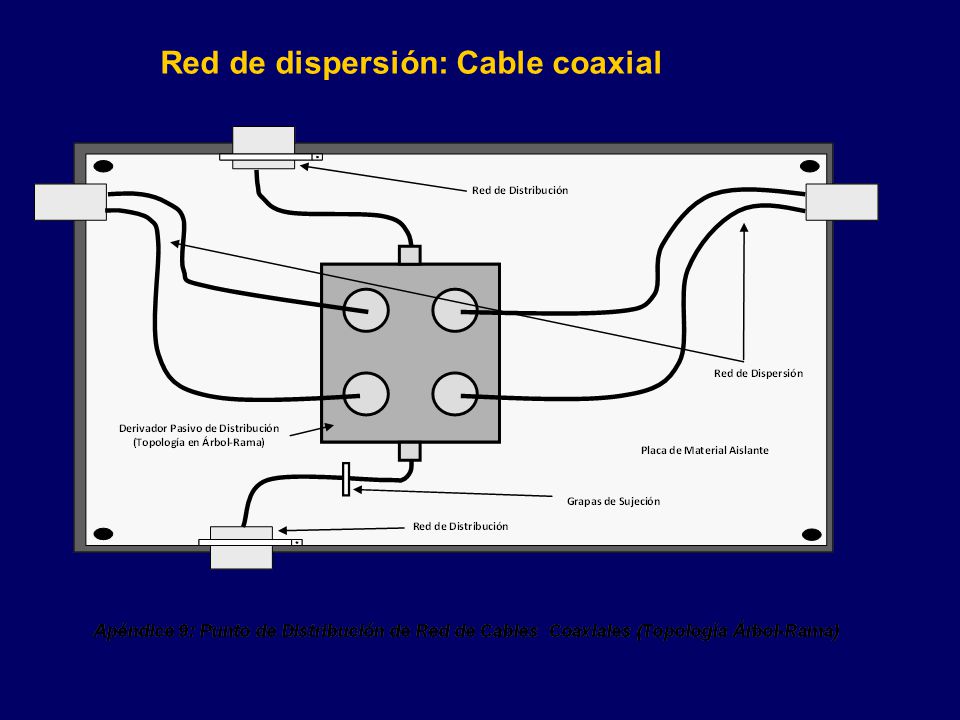

30 Red de dispersión: Cable coaxial

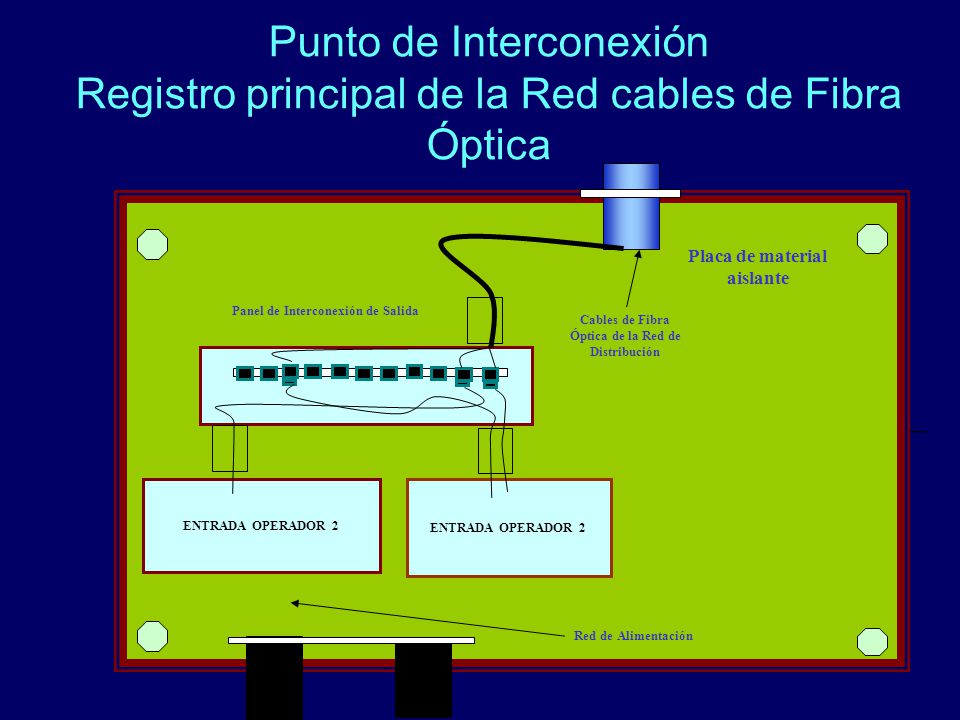

31 Punto de Interconexión Registro principal de la Red cables de Fibra Óptica
Placa de material aislante Panel de Interconexión de Salida Cables de Fibra Óptica de la Red de Distribución ENTRADA OPERADOR 2 ENTRADA OPERADOR 2 Red de Alimentación

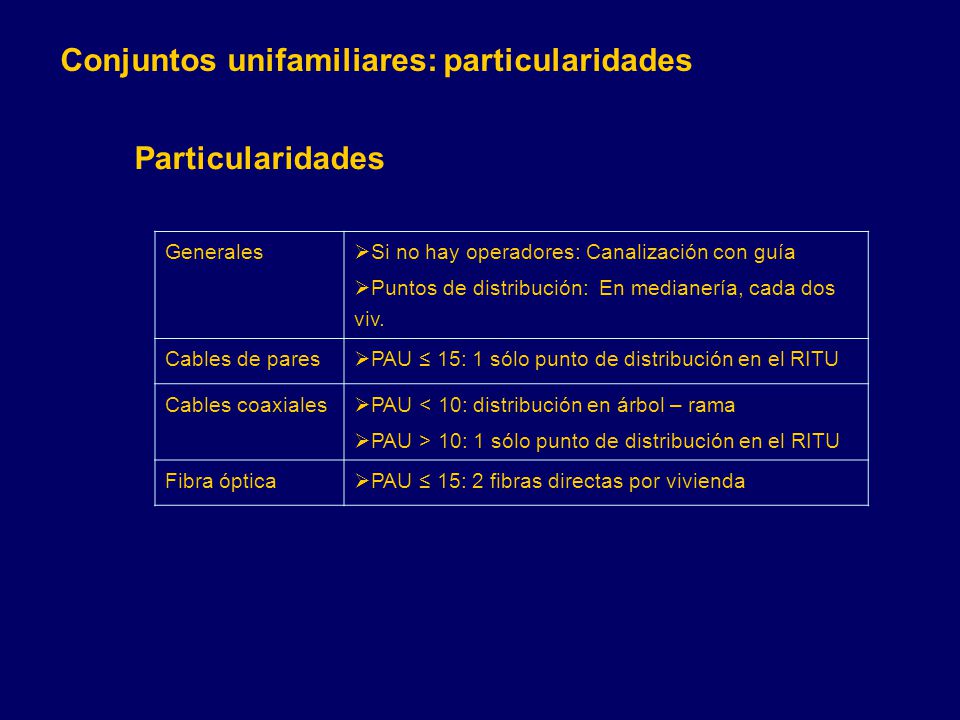

32 Conjuntos unifamiliares: particularidades
Generales Si no hay operadores: Canalización con guía Puntos de distribución: En medianería, cada dos viv. Cables de pares PAU ≤ 15: 1 sólo punto de distribución en el RITU Cables coaxiales PAU < 10: distribución en árbol – rama PAU > 10: 1 sólo punto de distribución en el RITU Fibra óptica PAU ≤ 15: 2 fibras directas por vivienda

33 Infraestructura para viviendas unifamiliares
RITU 3 3 5 2 4 2 4 1 2 4 Canalización principal Registro de paso Registro de toma 5 Canalización de enlace inferior Registro de terminación de red de RTV Arqueta de entrada 1 Registro de terminación de red de TLCA Registro de terminación de red de TB + RDSI 2 Registro de cambio de dirección 3 Registro secundario 33

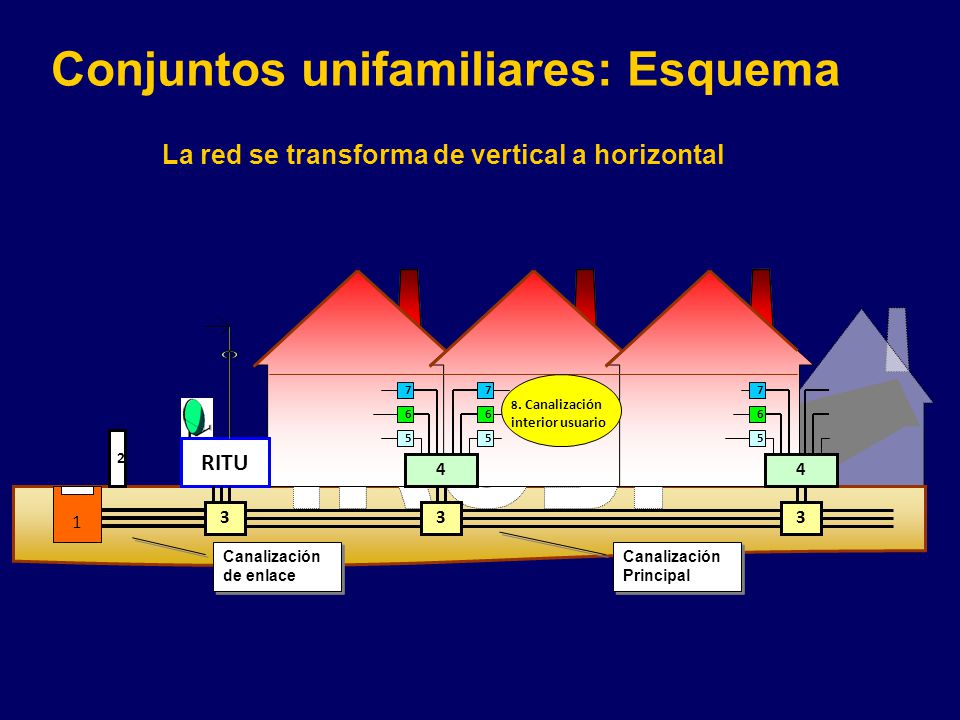

34 Conjuntos unifamiliares: Esquema
La red se transforma de vertical a horizontal 2 1 RITU 3 4 7 6 5 Canalización Principal Canalización de enlace 8. Canalización interior usuario

35 Estructura de la red. Edificio horizontal

36 Estructura de la red. Edificio vertical

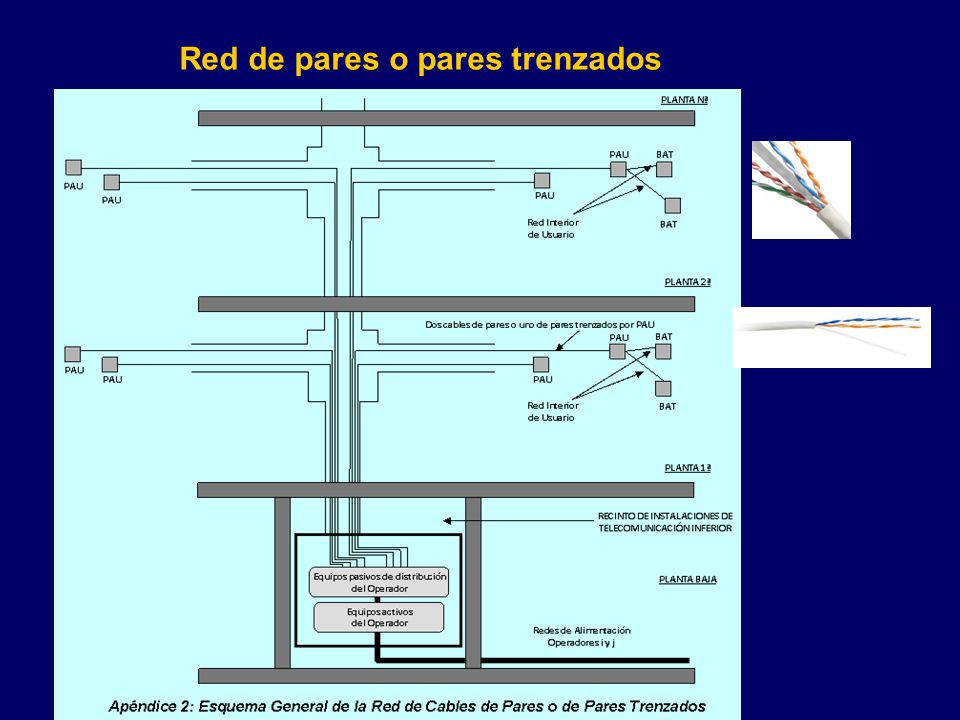

37 Red de pares o pares trenzados

38 Red de cables coaxiales: Red en estrella

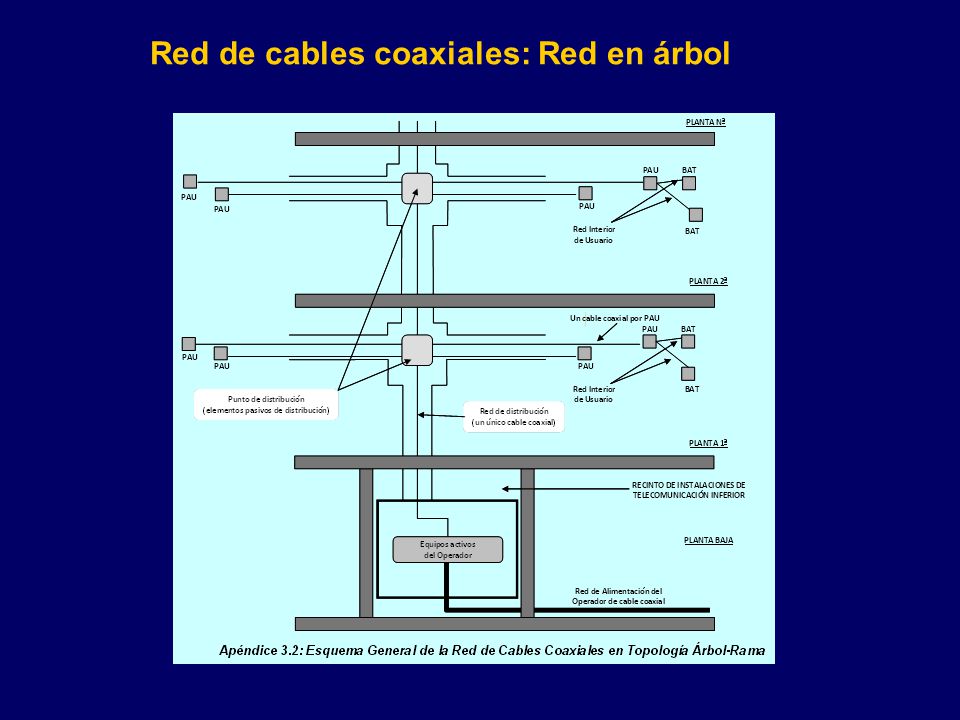

39 Red de cables coaxiales: Red en árbol

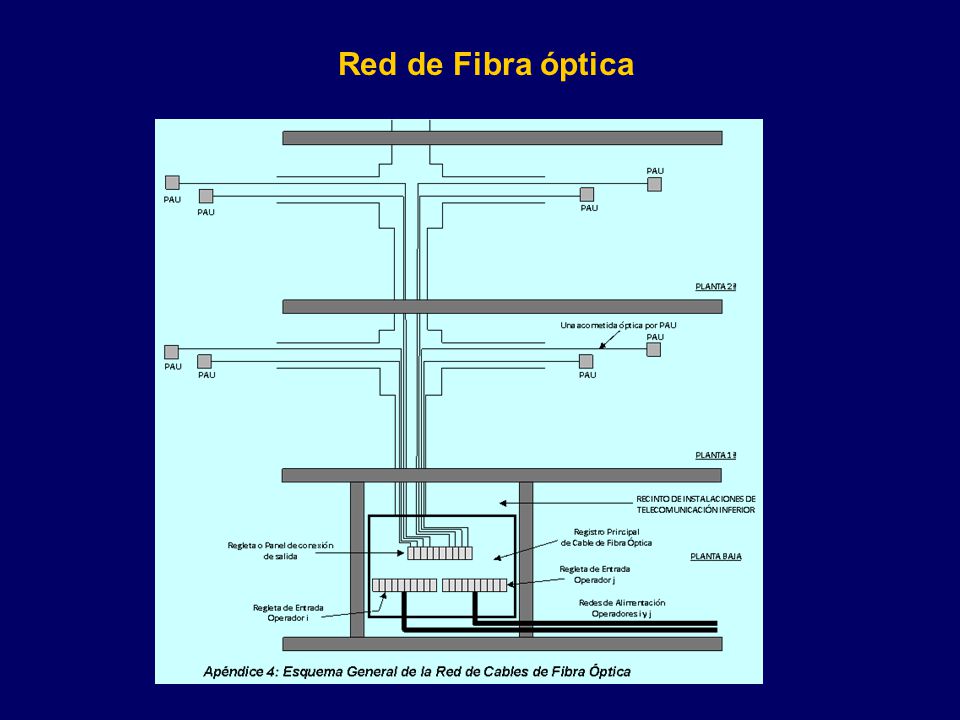

40 Red de Fibra óptica

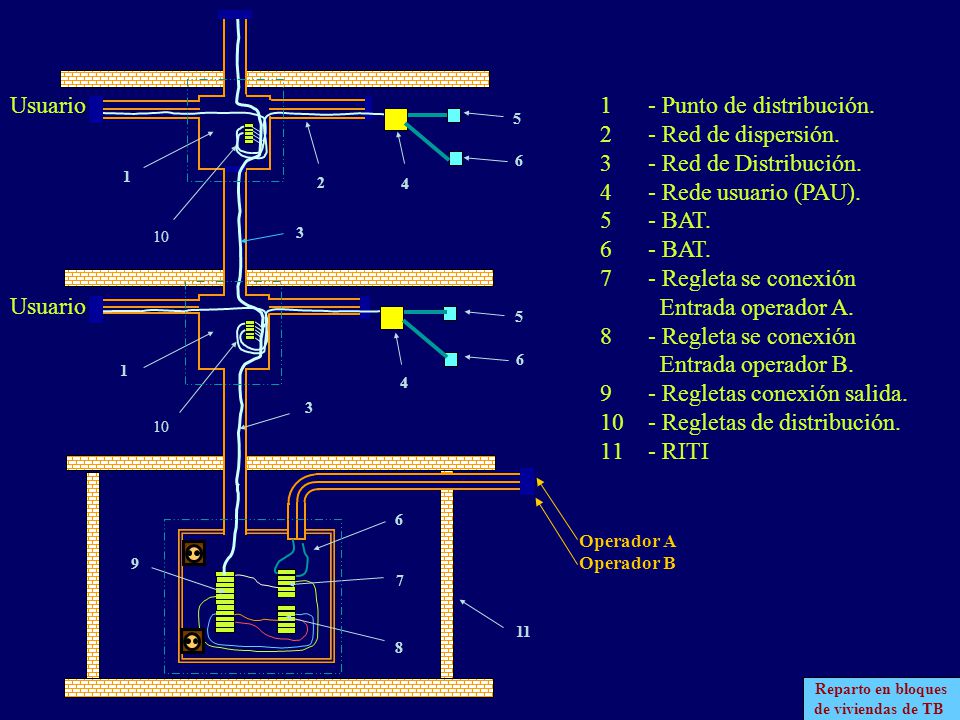

41 - Punto de distribución. - Red de dispersión. - Red de Distribución.
Usuario - Punto de distribución. - Red de dispersión. - Red de Distribución. - Rede usuario (PAU). - BAT. - Regleta se conexión Entrada operador A. Regleta se conexión Entrada operador B. - Regletas conexión salida. - Regletas de distribución. - RITI 5 6 1 2 4 10 3 Usuario 5 6 1 4 3 10 6 Operador A Operador B 9 7 11 8 Reparto en bloques de viviendas de TB 41

42 Largo x ancho x profundidad
Arqueta Dimensiones en función del número de puntos de usuario (PAU) Número de PAU Dimensiones en m. Largo x ancho x profundidad Hasta 20 400 x 400 x 600 De 21 a 100 600 x 600 x 800 Más de 100 800 x 700 x 820 En casos excepcionales y por falta de espacio para la colocación de la arqueta en la vía pública se habilitará una zona limítrofe al inmueble (fachada), con medidas no inferiores a 400 x 600 x 300 mm. El enlace entre las redes de servicio de telecomunicaciones y la arqueta será responsabilidad del operador. 42

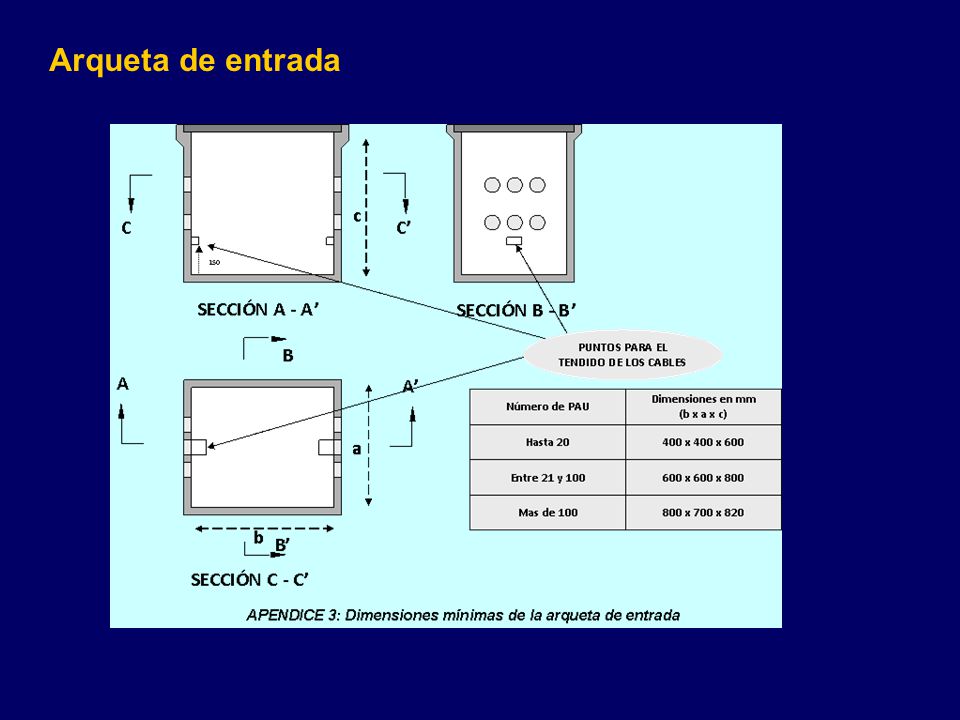

43 Arqueta de entrada

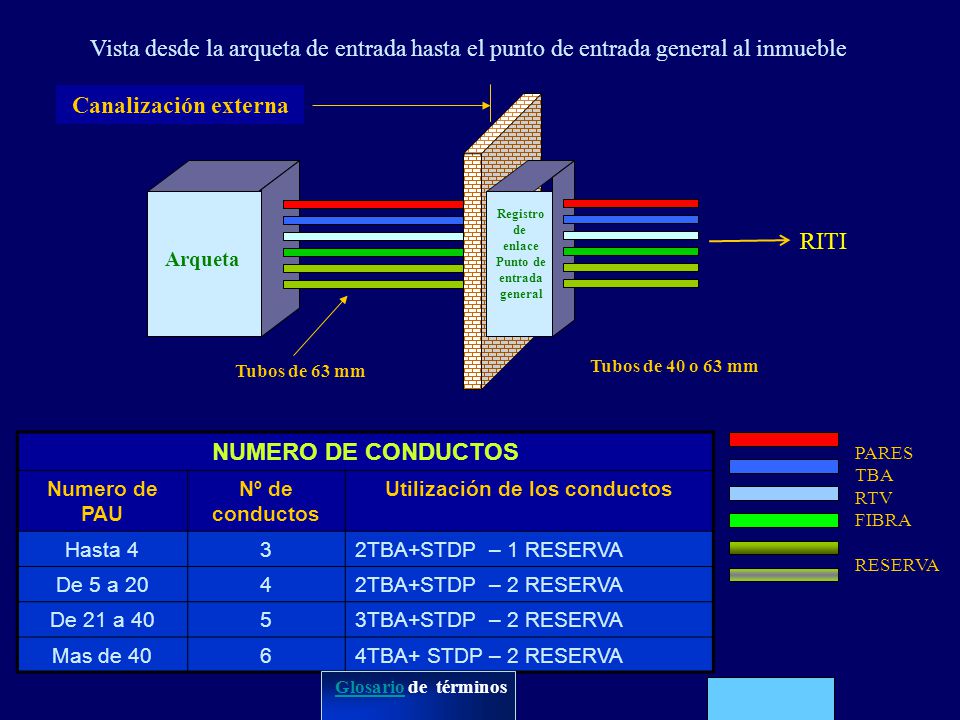

44 Utilización de los conductos
Vista desde la arqueta de entrada hasta el punto de entrada general al inmueble Canalización externa Registro de enlace Punto de entrada general RITI Arqueta Tubos de 63 mm Tubos de 40 o 63 mm NUMERO DE CONDUCTOS Numero de PAU Nº de conductos Utilización de los conductos Hasta 4 3 2TBA+STDP – 1 RESERVA De 5 a 20 4 2TBA+STDP – 2 RESERVA De 21 a 40 5 3TBA+STDP – 2 RESERVA Mas de 40 6 4TBA+ STDP – 2 RESERVA PARES TBA RTV FIBRA RESERVA Glosario de términos 44

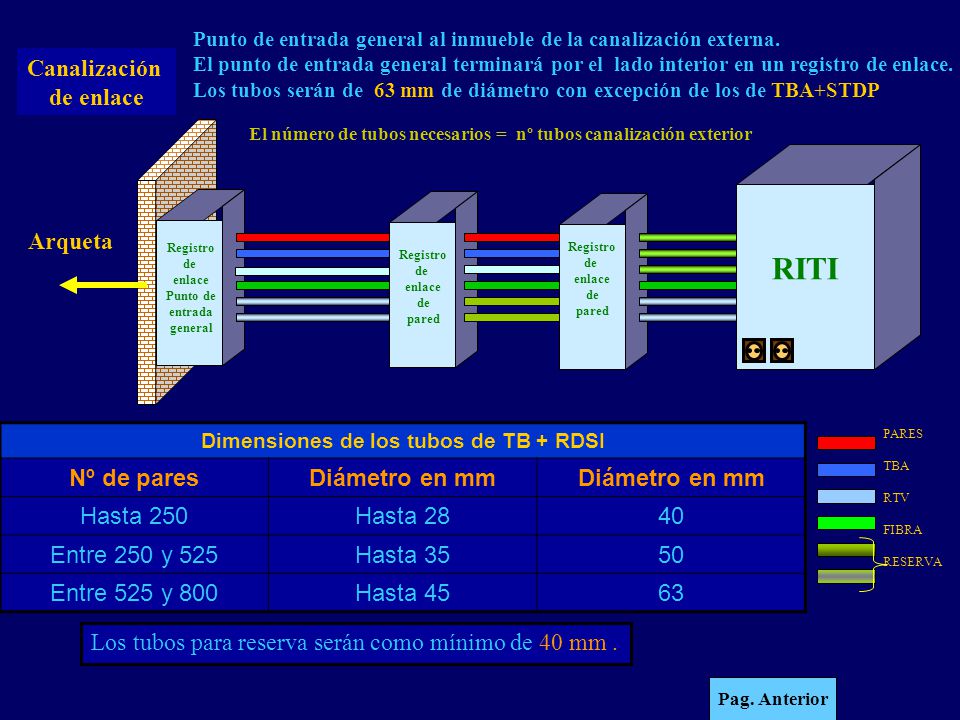

45 RITI Canalización de enlace Arqueta Nº de pares Diámetro en mm
Punto de entrada general al inmueble de la canalización externa. El punto de entrada general terminará por el lado interior en un registro de enlace. Los tubos serán de 63 mm de diámetro con excepción de los de TBA+STDP Canalización de enlace El número de tubos necesarios = nº tubos canalización exterior Arqueta Registro de enlace Punto de entrada general Registro de enlace pared Registro de enlace pared RITI Dimensiones de los tubos de TB + RDSI Nº de pares Diámetro en mm Hasta 250 Hasta 28 40 Entre 250 y 525 Hasta 35 50 Entre 525 y 800 Hasta 45 63 PARES TBA RTV FIBRA RESERVA Los tubos para reserva serán como mínimo de 40 mm . Pag. Anterior 45

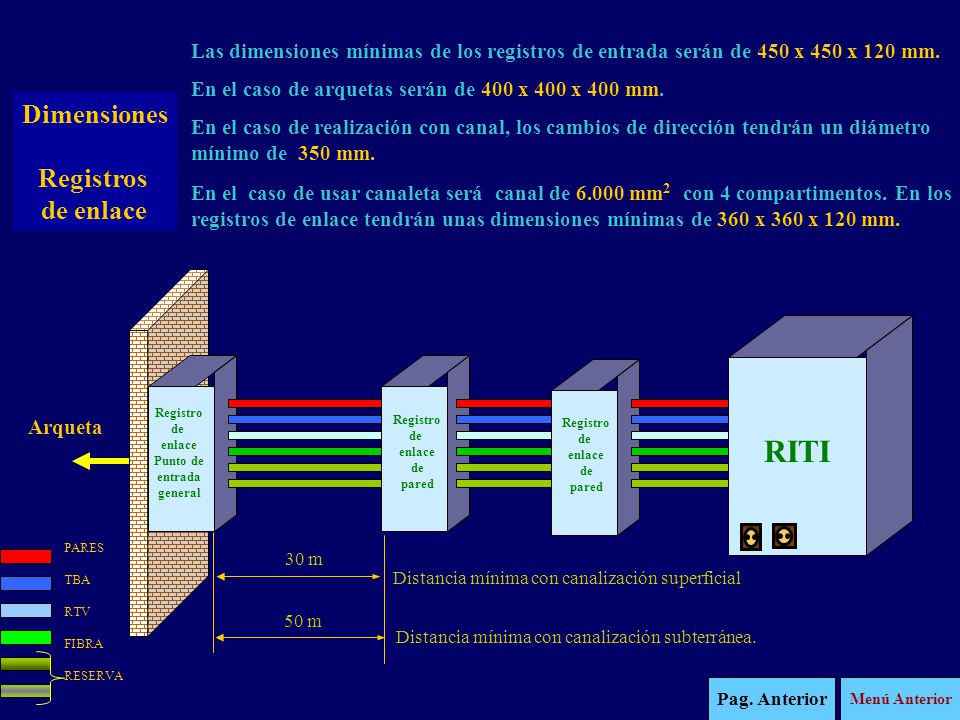

46 RITI Dimensiones Registros de enlace
Las dimensiones mínimas de los registros de entrada serán de 450 x 450 x 120 mm. En el caso de arquetas serán de 400 x 400 x 400 mm. En el caso de realización con canal, los cambios de dirección tendrán un diámetro mínimo de 350 mm. En el caso de usar canaleta será canal de mm2 con 4 compartimentos. En los registros de enlace tendrán unas dimensiones mínimas de 360 x 360 x 120 mm. Dimensiones Registros de enlace Registro de enlace Punto de entrada general Arqueta Registro de enlace pared Registro de enlace pared RITI PARES TBA RTV FIBRA RESERVA 30 m Distancia mínima con canalización superficial 50 m Distancia mínima con canalización subterránea. Pag. Anterior Menú Anterior 46

47 Colocado en zona comunitaria ese espacio se equiparará con escalerillas o canal horizontal para el tendido de los cables a 300 mm del techo. Tendrá una puerta de acceso metálica con apertura para el exterior con llave,180x 80 cm u 80 x 80 cm Acceso sólo el presidente de la comunidad o persona en quien delegue y operadores autorizados. Dispondrá de ventilación natural directa, ventilación natural forzada por medio de conducto vertical y aspirador estático o ventilación mecánica que permita renovar a totalidad del aire por lo menos dos veces por hora. Dispondrá de una canalización eléctrica desde el cuadro de servicios, será con tubo de 32 mm y conductores de 750 V de 2 x 6 + T mm2 . Terminando en un cuadro con dimensiones suficientes para las protecciones mínimas más una posible ampliación del 50 %. R I T DIMENSIONES MINIMAS Nº de PAU Alto en mm Ancho en mm Profundidad Hasta 20 2.000 1.000 500 De 21 a 30 1.500 De 31 a 45 Mas de 45 2.300 De obra RITI Pag. Anterior 47

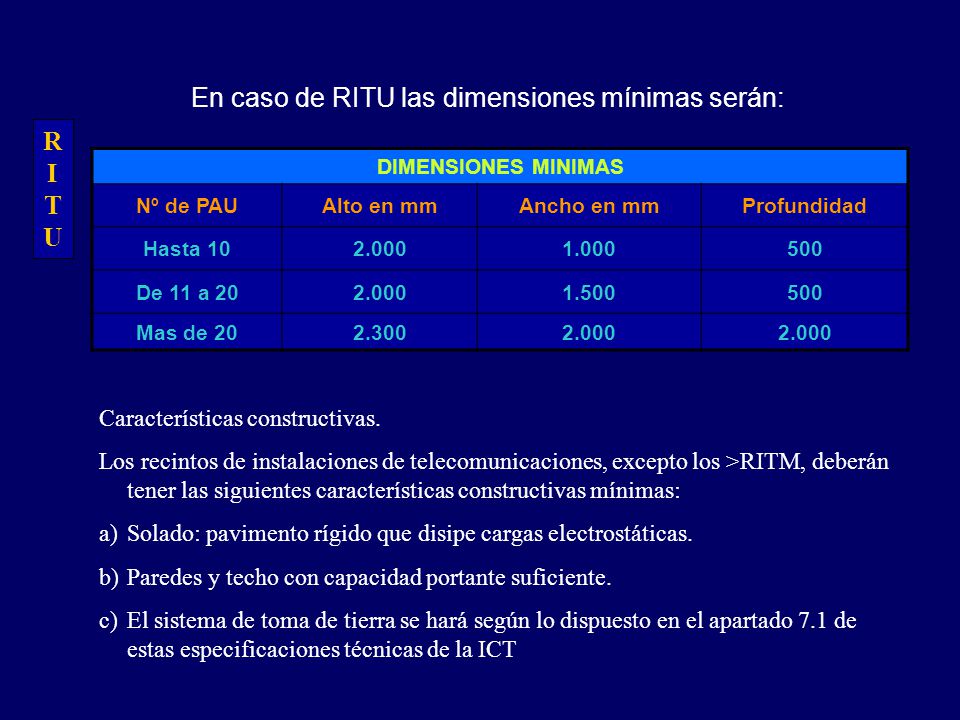

48 En caso de RITU las dimensiones mínimas serán:
DIMENSIONES MINIMAS Nº de PAU Alto en mm Ancho en mm Profundidad Hasta 10 2.000 1.000 500 De 11 a 20 1.500 Mas de 20 2.300 Características constructivas. Los recintos de instalaciones de telecomunicaciones, excepto los >RITM, deberán tener las siguientes características constructivas mínimas: Solado: pavimento rígido que disipe cargas electrostáticas. Paredes y techo con capacidad portante suficiente. El sistema de toma de tierra se hará según lo dispuesto en el apartado 7.1 de estas especificaciones técnicas de la ICT

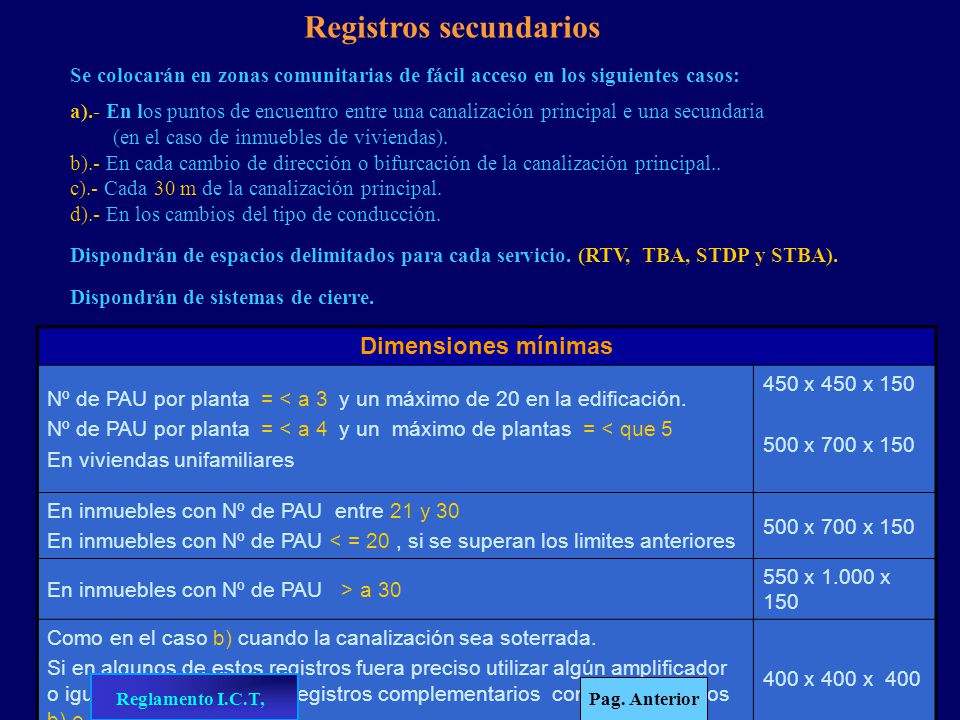

49 Registros secundarios
Se colocarán en zonas comunitarias de fácil acceso en los siguientes casos: a).- En los puntos de encuentro entre una canalización principal e una secundaria (en el caso de inmuebles de viviendas). b).- En cada cambio de dirección o bifurcación de la canalización principal.. c).- Cada 30 m de la canalización principal. d).- En los cambios del tipo de conducción. Dispondrán de espacios delimitados para cada servicio. (RTV, TBA, STDP y STBA). Dispondrán de sistemas de cierre. Dimensiones mínimas Nº de PAU por planta = < a 3 y un máximo de 20 en la edificación. Nº de PAU por planta = < a 4 y un máximo de plantas = < que 5 En viviendas unifamiliares 450 x 450 x 150 500 x 700 x 150 En inmuebles con Nº de PAU entre 21 y 30 En inmuebles con Nº de PAU < = 20 , si se superan los limites anteriores En inmuebles con Nº de PAU > a 30 550 x x 150 Como en el caso b) cuando la canalización sea soterrada. Si en algunos de estos registros fuera preciso utilizar algún amplificador o igualador se utilizarán registros complementarios coma en los casos b) o c). 400 x 400 x 400 Reglamento I.C.T, Pag. Anterior 49

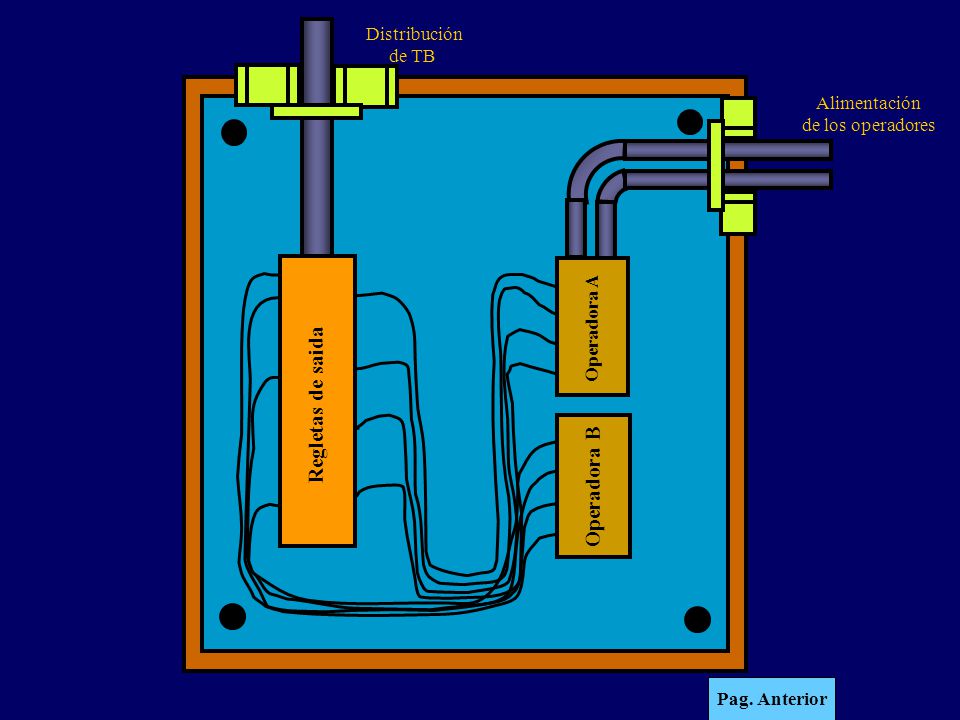

50 Regletas de saida Operadora B
Distribución de TB Alimentación de los operadores Operadora A Regletas de saida Operadora B Pag. Anterior 50

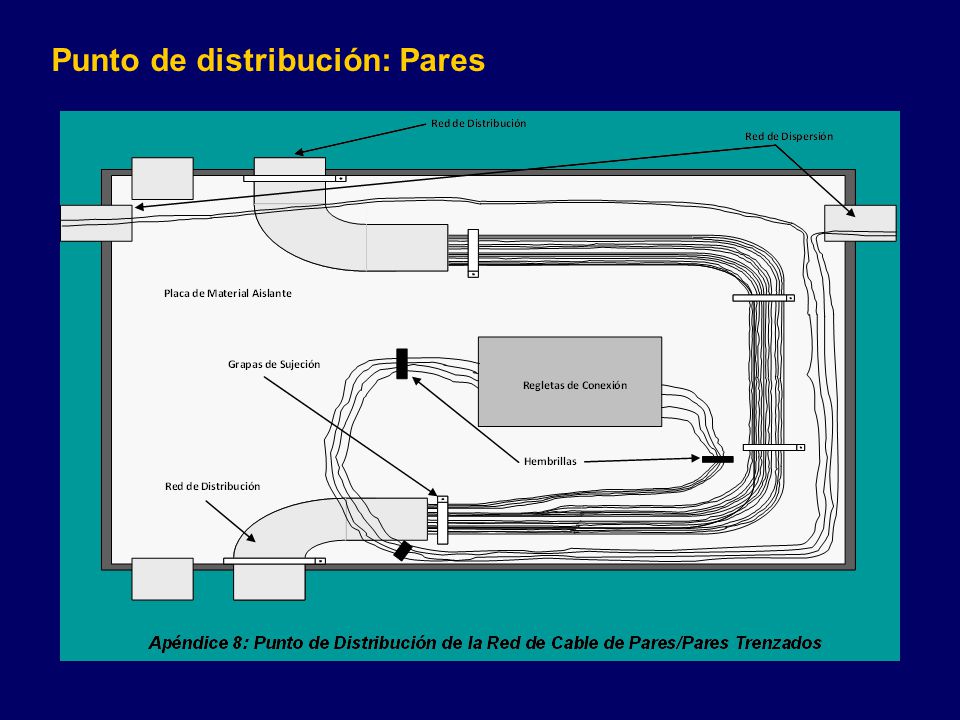

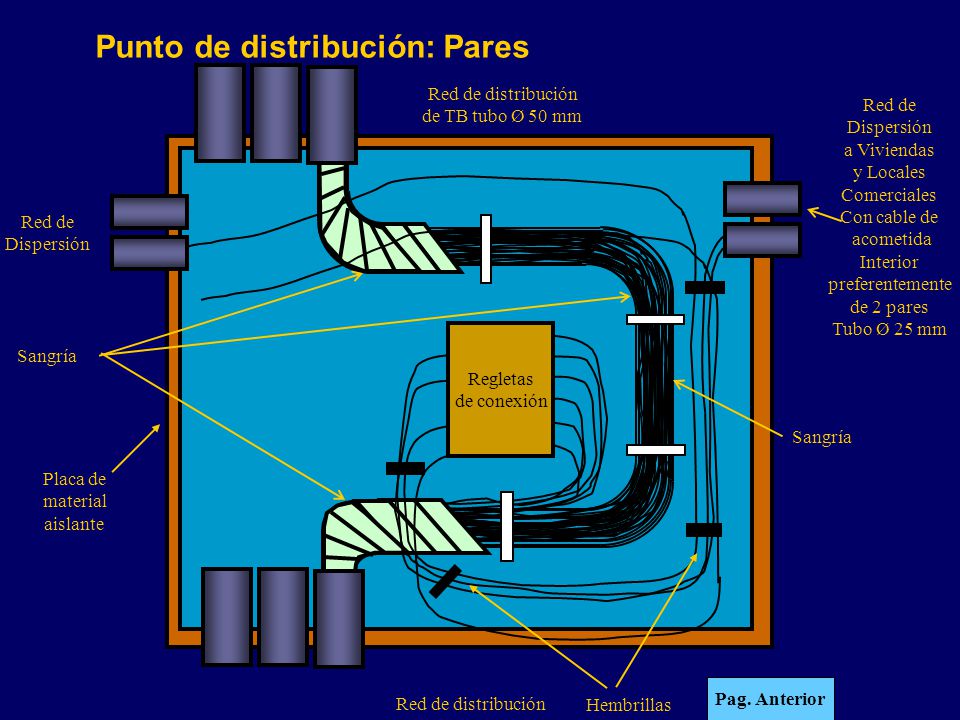

51 Punto de distribución: Pares
Red de distribución de TB tubo Ø 50 mm Red de Dispersión a Viviendas y Locales Comerciales Con cable de acometida Interior preferentemente de 2 pares Tubo Ø 25 mm Red de Dispersión Sangría Regletas de conexión Sangría Placa de material aislante Pag. Anterior Red de distribución Hembrillas 51

52 Punto de distribución: Pares

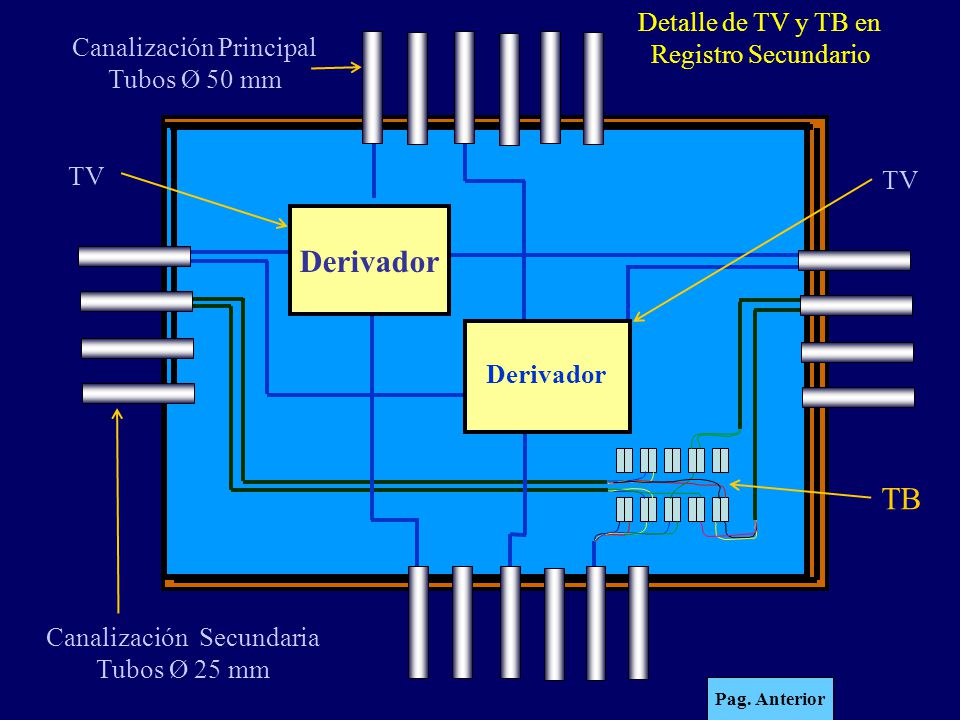

53 Derivador TB Detalle de TV y TB en Registro Secundario
Canalización Principal Tubos Ø 50 mm Canalización Secundaria Tubos Ø 25 mm TV TV Derivador Derivador TB Canalización Secundaria Tubos Ø 25 mm Pag. Anterior 53
