Revolución Industrial y La maquina de vapor
Revolución Industrial y La maquina de vapor. Katherine Viviana Sánchez Hernández Jenny Alejandra Mantilla Jiménez 1002
2
Revolución Industrial y la máquina de vapor
La revolución industrial es un periodo histórico comprendido entre la segunda mitad del siglo XVIII y principios del XIX, en el que Inglaterra en primer lugar, y el resto de Europa continental después, sufren el mayor conjunto de transformaciones socioeconómicas, tecnológicas y culturales de la historia de la humanidad.
3
¿Por qué se llama revolución industrial?
Le llamaron así principalmente por la invención e introducción de la maquina de vapor, de forma que lo que hacia el hombre, hasta ese momento de forma manual, ahora lo hacia la máquina. Hubo una transformación de una economía basada en el trabajo manual y artesanal por otra dominada por la industria y la mecanización de las tareas.
4
El gran invento. La primer máquina de vapor fue inventada por Eduard Somerst (marqués de Worcester, Inglaterra) en 1663, la máquina de vapor, o motor de vapor no fue una máquina que se inventara de la noche a la mañana, sino más bien, fue un proceso de evolución de una máquina en la que intervinieron varios personajes hasta llegar a la que verdaderamente revolucionara el mundo, la de James Watt. Como todos los inventos surgió de un problema o necesidad, y usando la Tecnología, se llegó a la solución. ¿Cual era el problema? El agua que inundaba las minas de carbón y que había que sacarla al exterior para que pudieran trabajar los mineros. Hay que tener en cuenta que en ese momento las únicas máquinas capaces de producir trabajo eran los molinos de viento, molinos de agua y los animales.
5

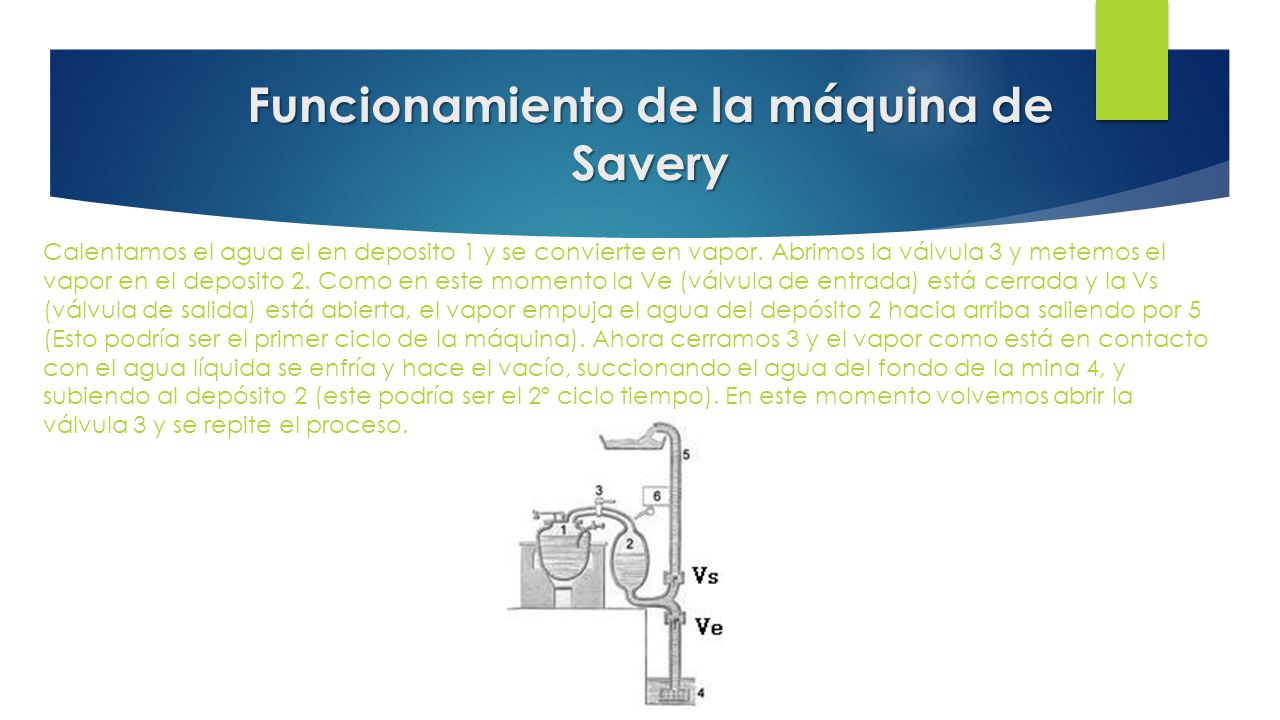

Funcionamiento de la máquina de Savery
Calentamos el agua el en deposito 1 y se convierte en vapor. Abrimos la válvula 3 y metemos el vapor en el deposito 2. Como en este momento la Ve (válvula de entrada) está cerrada y la Vs (válvula de salida) está abierta, el vapor empuja el agua del depósito 2 hacia arriba saliendo por 5 (Esto podría ser el primer ciclo de la máquina). Ahora cerramos 3 y el vapor como está en contacto con el agua líquida se enfría y hace el vacío, succionando el agua del fondo de la mina 4, y subiendo al depósito 2 (este podría ser el 2º ciclo tiempo). En este momento volvemos abrir la válvula 3 y se repite el proceso.
6
Máquina de Newcomen En la máquina de Newcomen vemos como utiliza el cilindro con un pistón en su interior. El vapor mueve el cilindro hacia arriba y cuando esta en la parte superior se echa agua fría, procedente del pequeño deposito de agua y lo condensa haciendo el vacío en el interior del cilindro y haciendo que este baje. También se ve el balancín que separaba la caldera de la bomba que estaría en el otro extremo del balancín haciendo el vacío con el movimiento de arriba-abajo y sacando el agua de la mina (la bomba no se ve en el dibujo).
7
La máquina de watt Podemos apreciar como el vapor entra por los dos lados del pistón. En la carrera ascendente entra el vapor por A y empuja el pistón hacia arriba. Una vez arriba entra el vapor por C y lo empuja hacia abajo, haciendo que el vapor anterior pase al condensador por D enfriándolo fuera del cilindro. Cuando metemos de nuevo vapor por debajo (por A) sube empujando el vapor de la parte superior hacia el condensador ya que C está cerrada y B abierta. Esto hace que empuje el agua que hay dentro del condensador por D de nuevo hacia la caldera. También se aprecia el mecanismo de biela-manivela para transformar el movimiento rectilíneo en circular. La mejor forma de entender el funcionamiento es viendo el video del enlace superior llamado LA MAQUINA.
8
Consecuencias de la revolución industrial
Con la invención de la máquina de vapor y la semi-automatización se facilitaron los procesos de elaboración y abaratando los precios finales de los productos. Donde antes había 20 personas trabajando en un telar, ahora hay una máquina que lo hace sola o con un sólo técnico. La consecuencia social principal de la revolución industrial fue la aparición de las dos clases sociales: La burguesía industrial y el proletariado fabril, es decir, los 2 grandes grupos sociales: capitalista y obrero. También surgieron las Fábricas que atrajeron a miles de campesinos, los cuales emigraron del medio rural a las ciudades en busca de trabajo. Los centros urbanos crecieron con gran rapidez y de manera desordenada.
