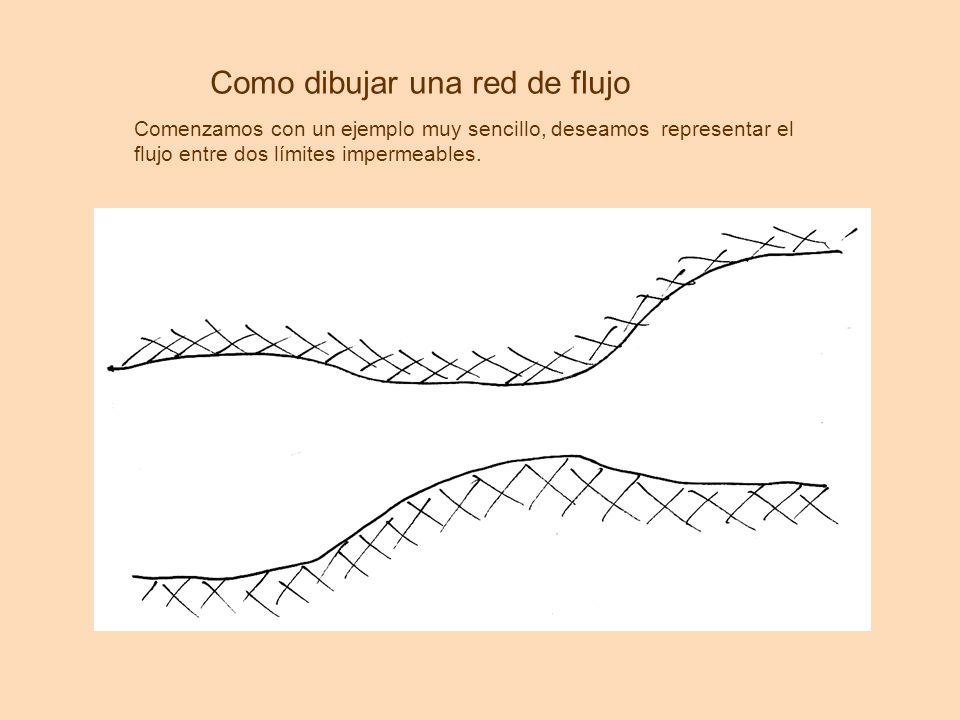

Como dibujar una red de flujo
Comenzamos con un ejemplo muy sencillo, deseamos representar el flujo entre dos límites impermeables.
2

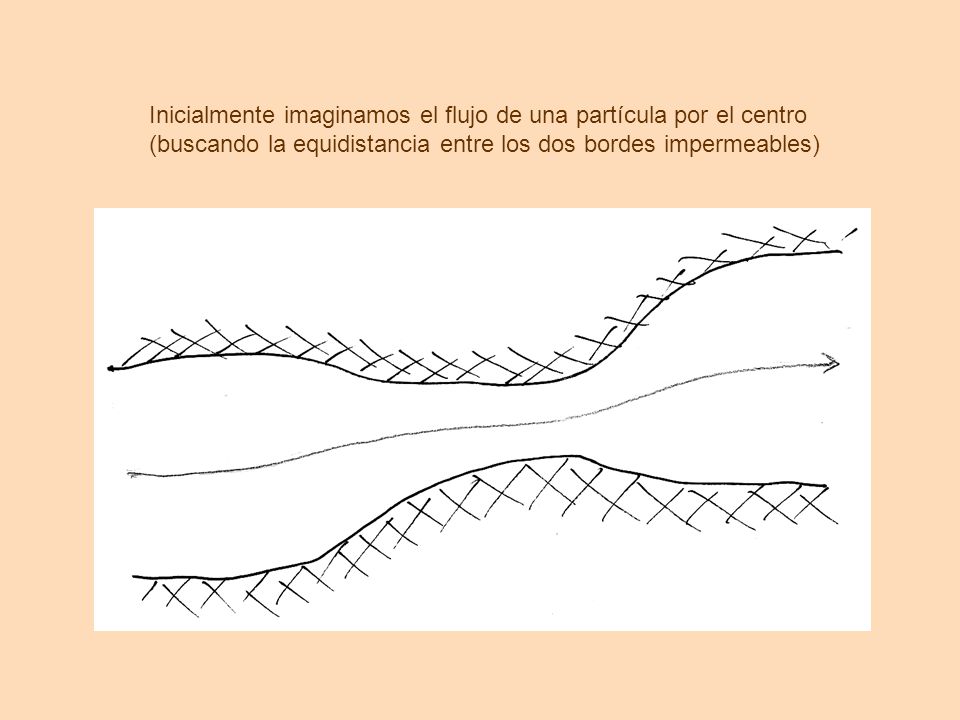

Inicialmente imaginamos el flujo de una partícula por el centro (buscando la equidistancia entre los dos bordes impermeables)
3
Ahora repetimos la operación dibujando una línea de flujo por la mitad de cada una de las dos partes que resultaron de la fase anterior
4

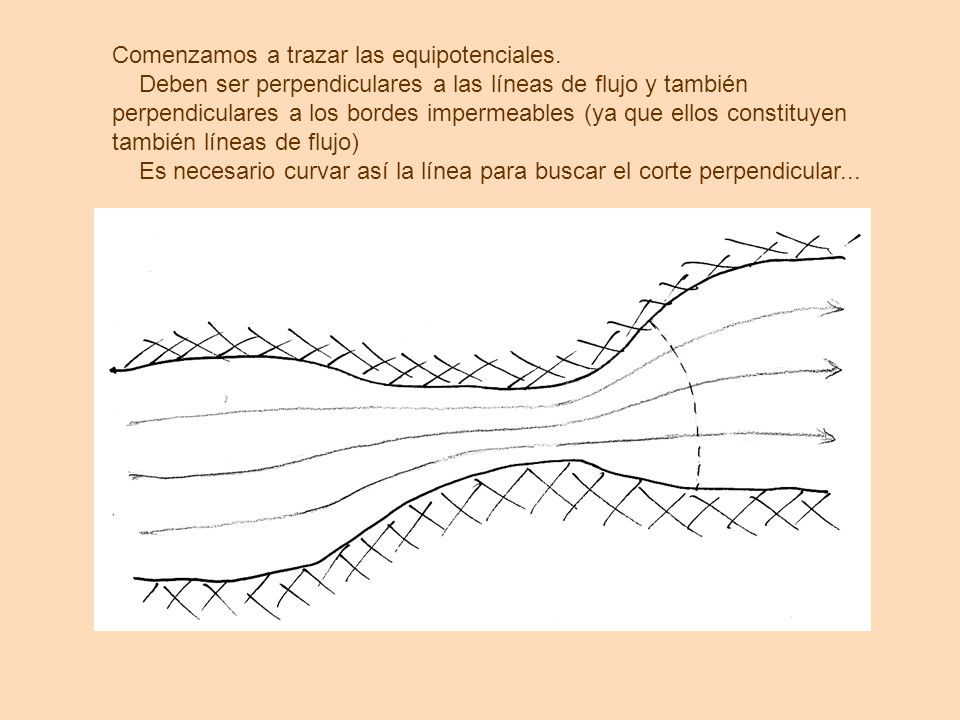

Comenzamos a trazar las equipotenciales.
Deben ser perpendiculares a las líneas de flujo y también perpendiculares a los bordes impermeables (ya que ellos constituyen también líneas de flujo) Es necesario curvar así la línea para buscar el corte perpendicular...
5

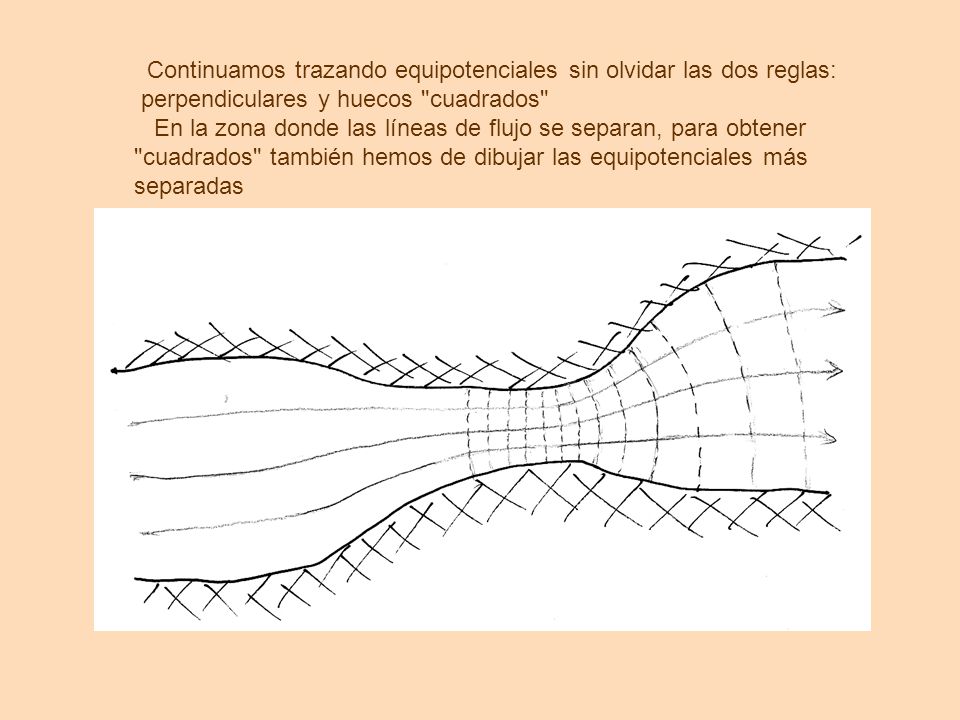

Continuamos trazando equipotenciales sin olvidar las dos reglas: perpendiculares y huecos "cuadrados" En la zona donde las líneas de flujo se separan, para obtener "cuadrados" también hemos de dibujar las equipotenciales más separadas
6

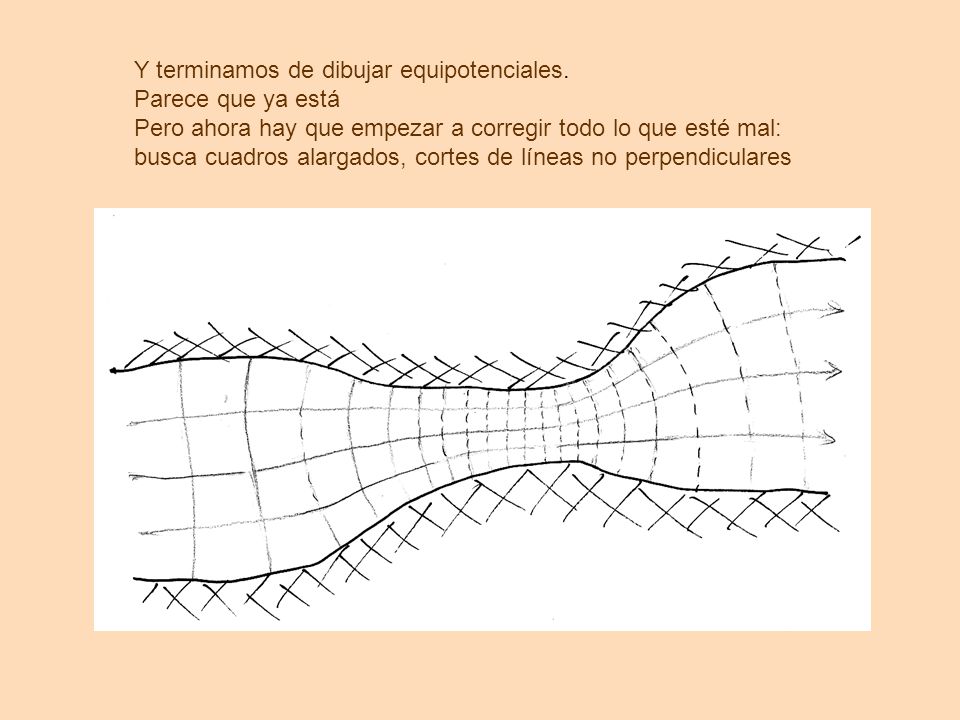

Y terminamos de dibujar equipotenciales.
Parece que ya está Pero ahora hay que empezar a corregir todo lo que esté mal: busca cuadros alargados, cortes de líneas no perpendiculares
7

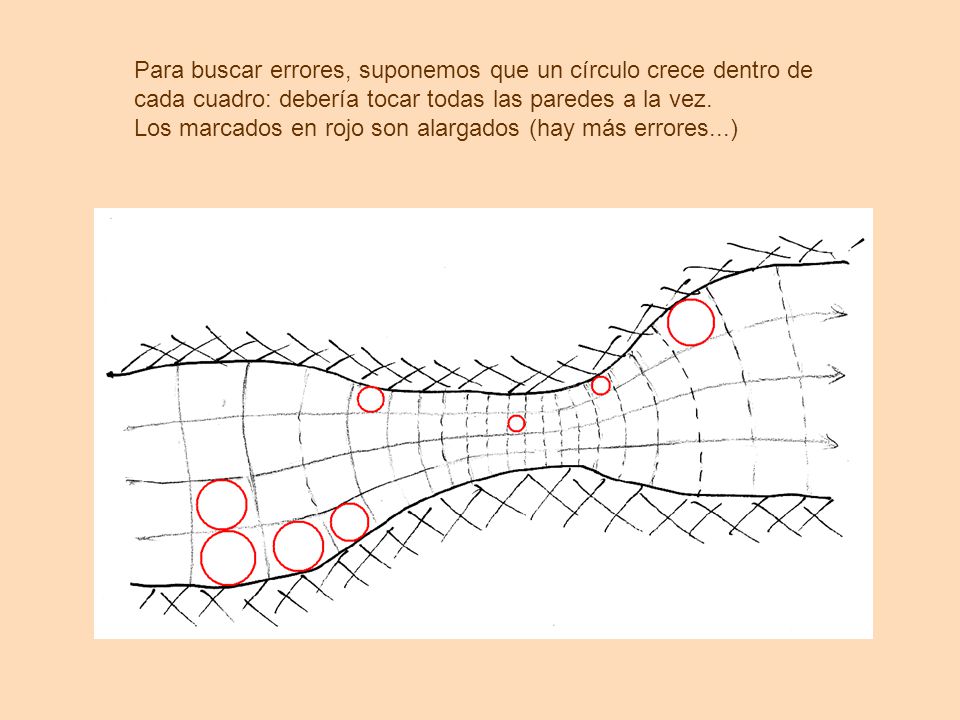

Para buscar errores, suponemos que un círculo crece dentro de cada cuadro: debería tocar todas las paredes a la vez. Los marcados en rojo son alargados (hay más errores...)
8

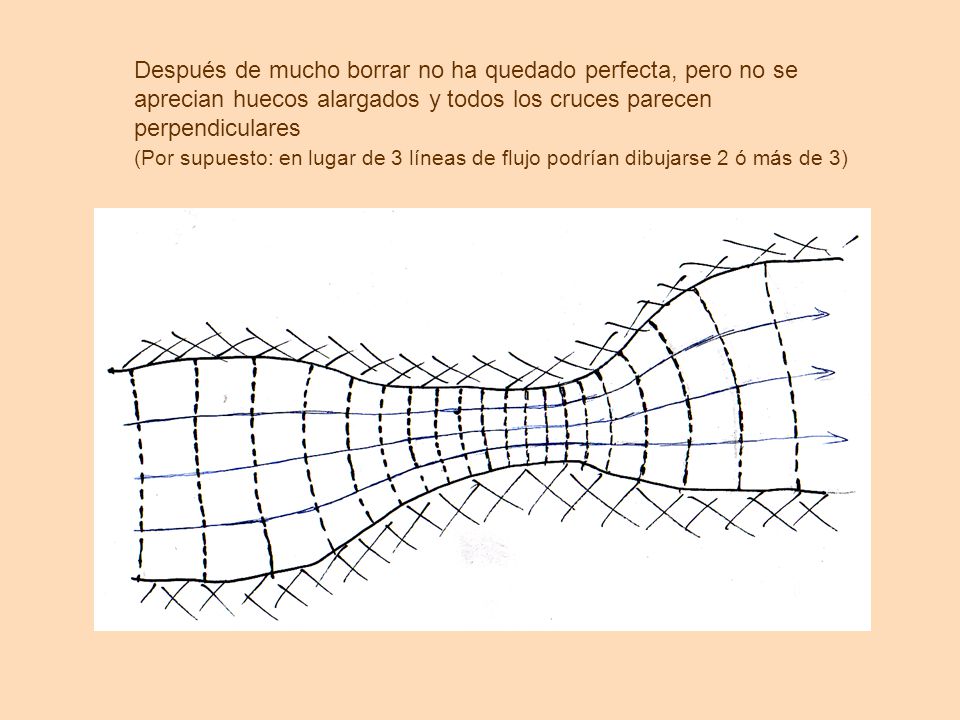

Después de mucho borrar no ha quedado perfecta, pero no se aprecian huecos alargados y todos los cruces parecen perpendiculares (Por supuesto: en lugar de 3 líneas de flujo podrían dibujarse 2 ó más de 3)
