1 Secciones

2 El tema de vistas seccionales o vista en sección tiene gran importancia dentro de los sistemas de proyección en el dibujo mecánico, debido a que este tipo de vistas es la que nos permite trabajar con piezas más complicadas en su forma, sin complicar demasiado la interpretación del dibujo. Las vistas de sección se clasifican según la forma en que se corta el objeto.

3 clasificación de secciones Sección Completa Sección Completa Sección Media Sección Media Sección Parcial Sección Parcial Sección Desviada Sección Desviada Sección Girada Sección Girada Sección Transversal Sección Transversal Sección Desplazada Sección Desplazada

4 Sección completa Consiste en cortar una pieza por el centro de la misma de lado a lado, sea en posición horizontal o vertical, es decir equivale a un corte de 180º.

5

6

7

8

9 Sección Media Este tipo de sección consiste en realizar un corte a 90º a través radio de la misma proyección provocando que la vista lateral seccionada muestre la mitad del objeto cortado y la otra mitad entero del centro de la pieza. En una pieza cilíndrica, este tipo de sección abarcaría desde el. Este tipo de sección es muy útil ya que en una misma se puede apreciar el objeto por dentro y por fuera

10

11

12

13 Sección Irregular o Parcial Este tipo de sección se utiliza para cortar o fracturar solo una parte de la pieza esto se realiza sin la línea de plano de corte usándose de rotura para limitar la parte fracturada y solo seleccionar el espacio. Este tipo de sección se utiliza para cortar o fracturar solo una parte de la pieza esto se realiza sin la línea de plano de corte usándose de rotura para limitar la parte fracturada y solo seleccionar el espacio. En virtud de que el corte es parcial en el resto de la vista es permisible completar el esquema con líneas de contorno oculto En virtud de que el corte es parcial en el resto de la vista es permisible completar el esquema con líneas de contorno oculto

14 Sección Girada En este tipo de sección se efectúa un supuesto giro de algún detalle cortado por la línea de plano de corte hacia el eje mas próximo de la vista seccionada que quede mas entendible

15

16

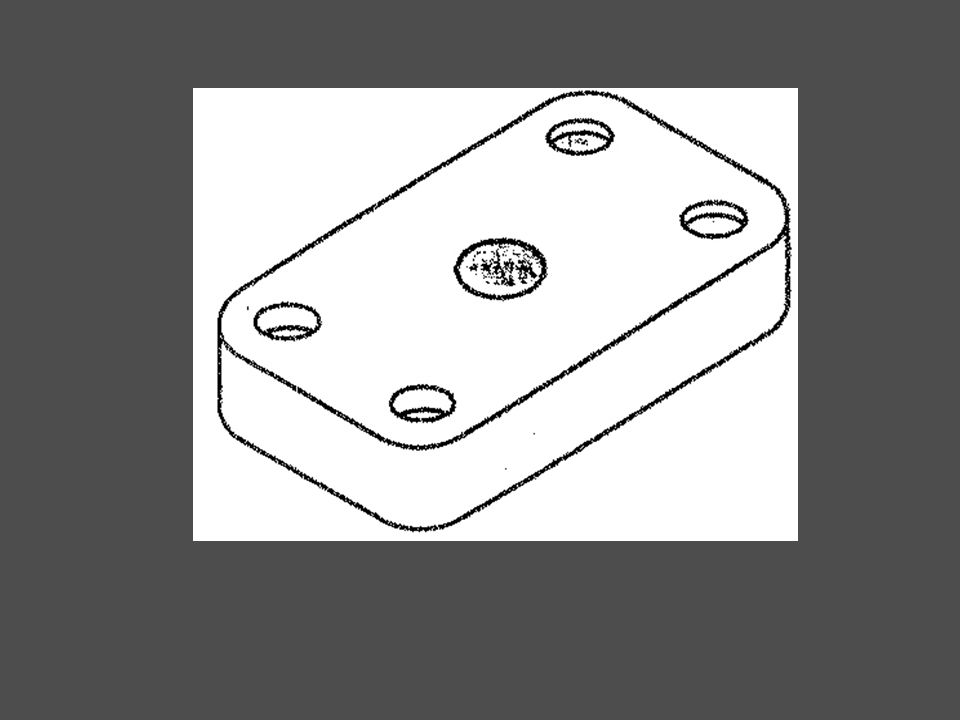

17 Sección Desviada Se utiliza cuando una pieza tiene detalles importantes en distintas posiciones que no están en línea recta. Lo que se efectúa en este tipo de sección es un movimiento de 90º que se puede alterar en zig-zag por parte de linea de plano de corte, que permite que la pieaza se seccione en la posicion deseada y con ello logra convertir el corte en una variante de seccion completa o media segun lo desee

18

19

20

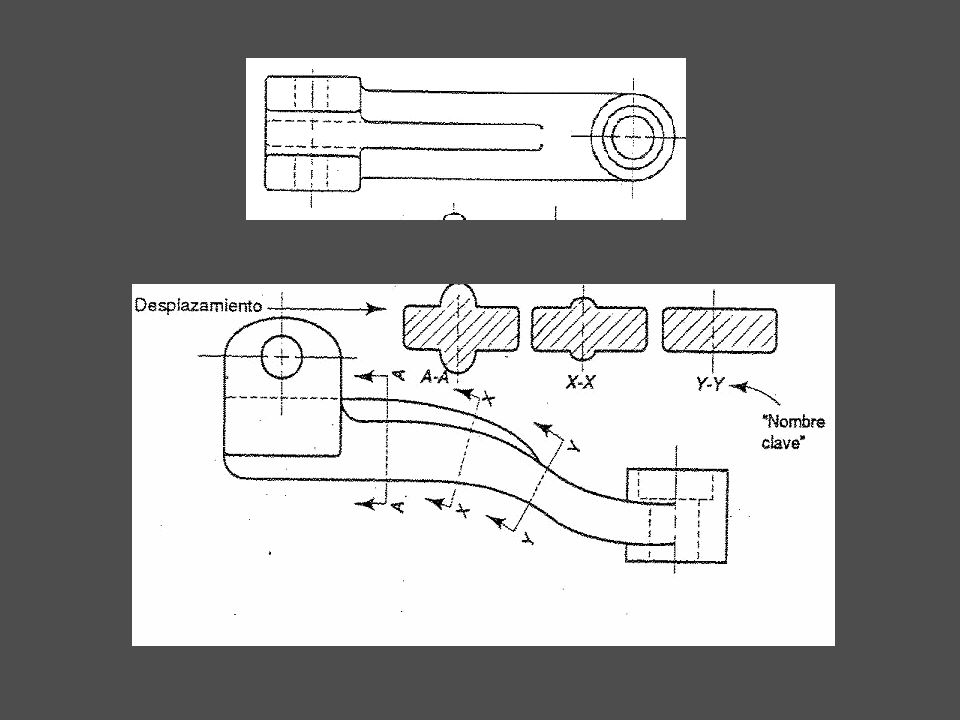

21 Secciones Desplazadas Las secciones desplazadas constituyen secciones independientes que se indican en una sola vista, cada una con su línea de plano de corte y nombre clave, para poder luego desplazar o mover dicha sección hacia otro lugar del plano. El nombre clave que se le da a la sección se basa en iniciales o siglas para identificar el detalle en la periferia del plano. Las secciones desplazadas se utilizan en piezas complejas que una sección completa ordinaria no abarcaría en todos sus detalles

22

23 Sección Transversal o fantasma Es una variante de la sección girada solo que se efectúa en una forma mas directa que en la línea de plano de corte no interviene. Esta sección es muy aplicable a rayos o nervaduras, así como a piezas de forma variable con gran longitud

24

25
