1 Instituto nacional de astrofísica, óptica y electrónica
CONJUGACIÓN DE FASE ÓPTICA Anmi García Arellano

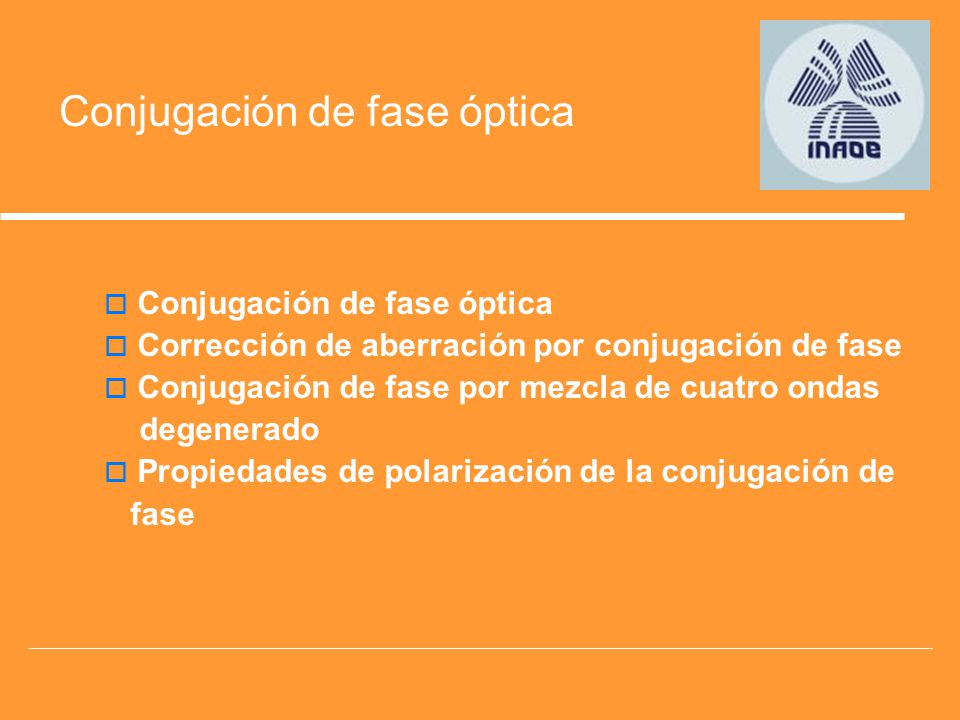

2 Conjugación de fase óptica
Corrección de aberración por conjugación de fase Conjugación de fase por mezcla de cuatro ondas degenerado Propiedades de polarización de la conjugación de fase

3 Conjugación de fase óptica

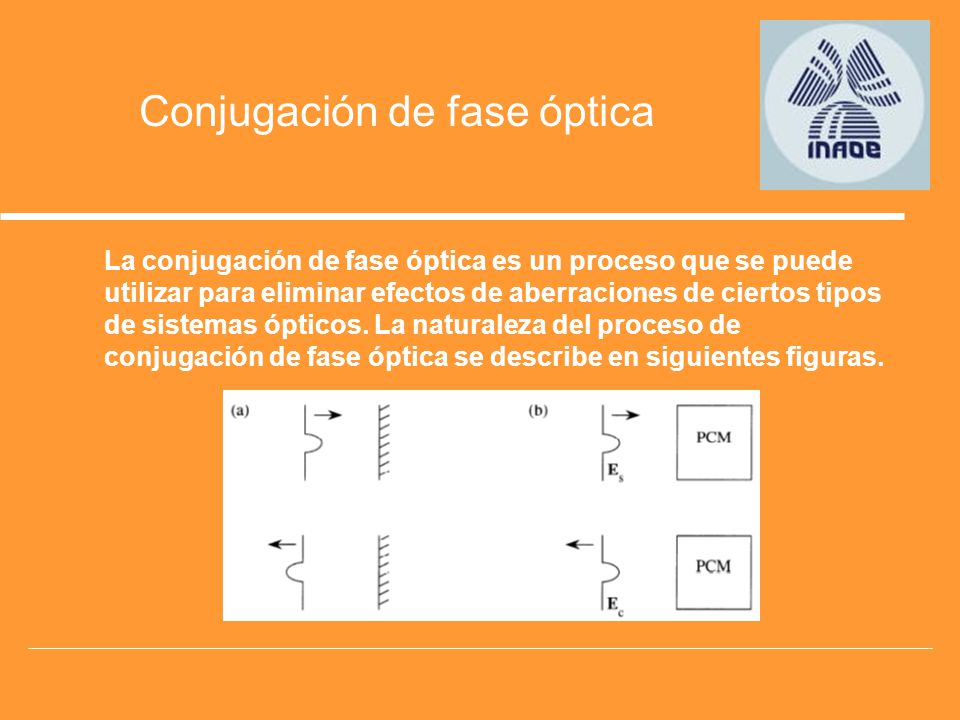

La conjugación de fase óptica es un proceso que se puede utilizar para eliminar efectos de aberraciones de ciertos tipos de sistemas ópticos. La naturaleza del proceso de conjugación de fase óptica se describe en siguientes figuras.

4 Conjugación de fase óptica

5 Conjugación de fase óptica

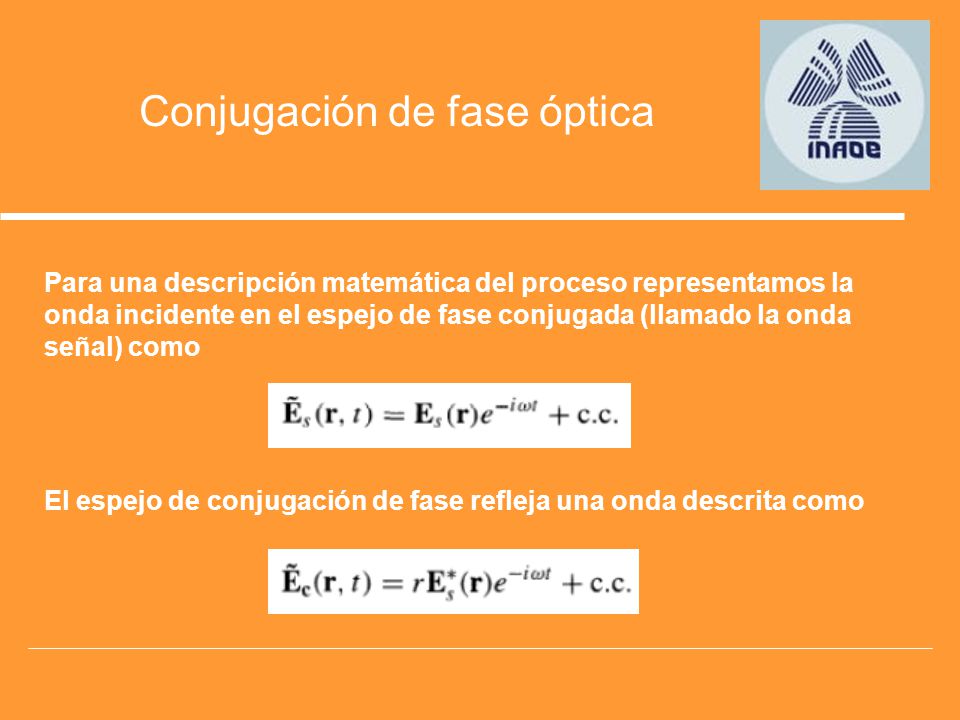

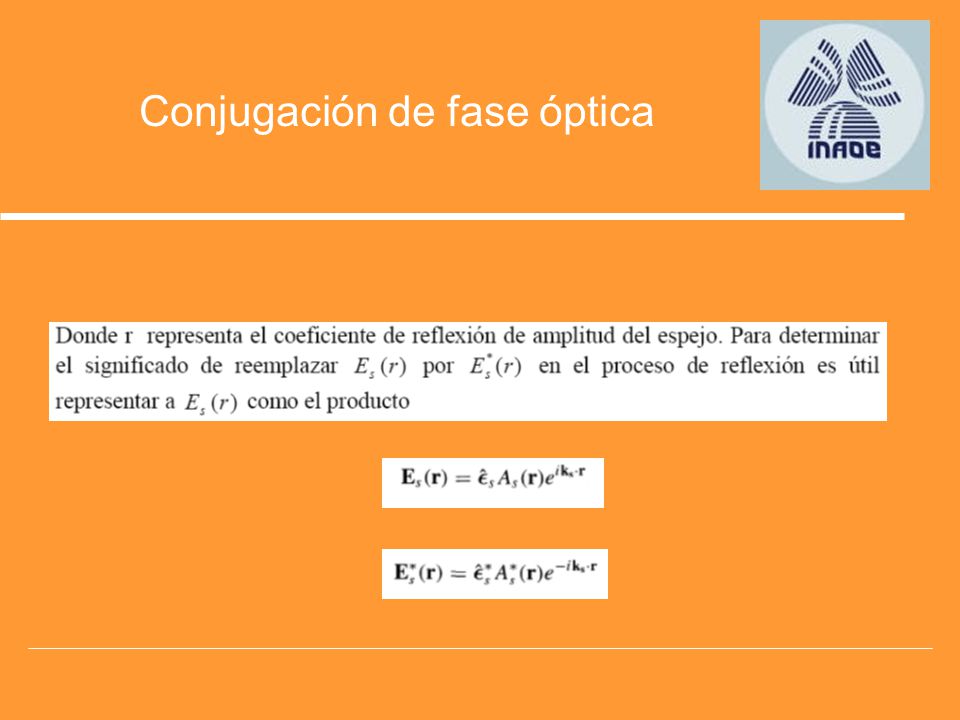

Para una descripción matemática del proceso representamos la onda incidente en el espejo de fase conjugada (llamado la onda señal) como El espejo de conjugación de fase refleja una onda descrita como

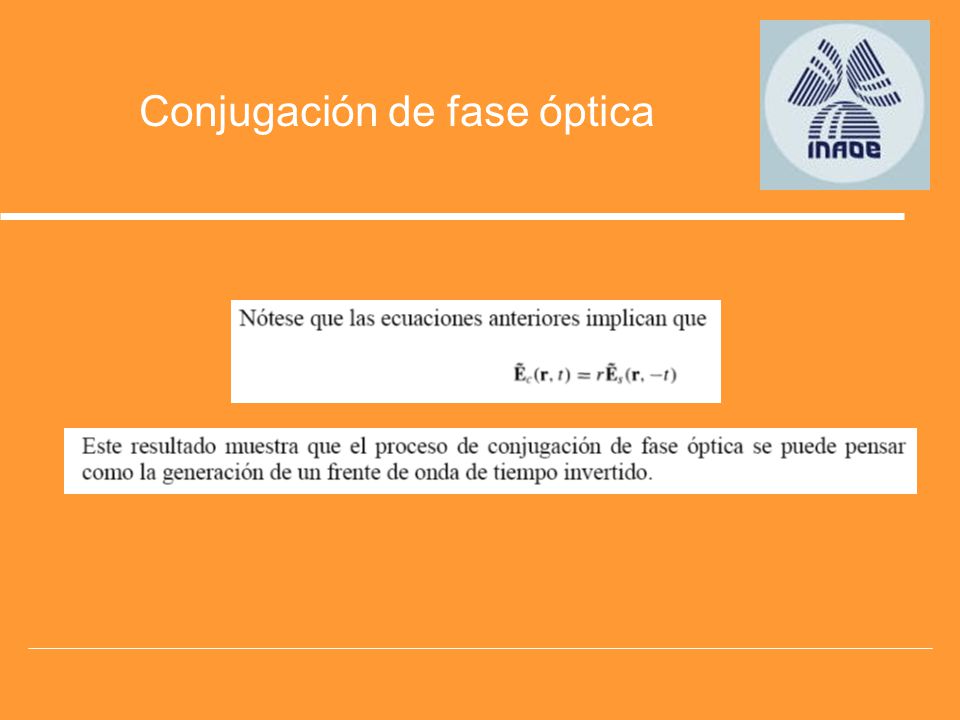

6 Conjugación de fase óptica

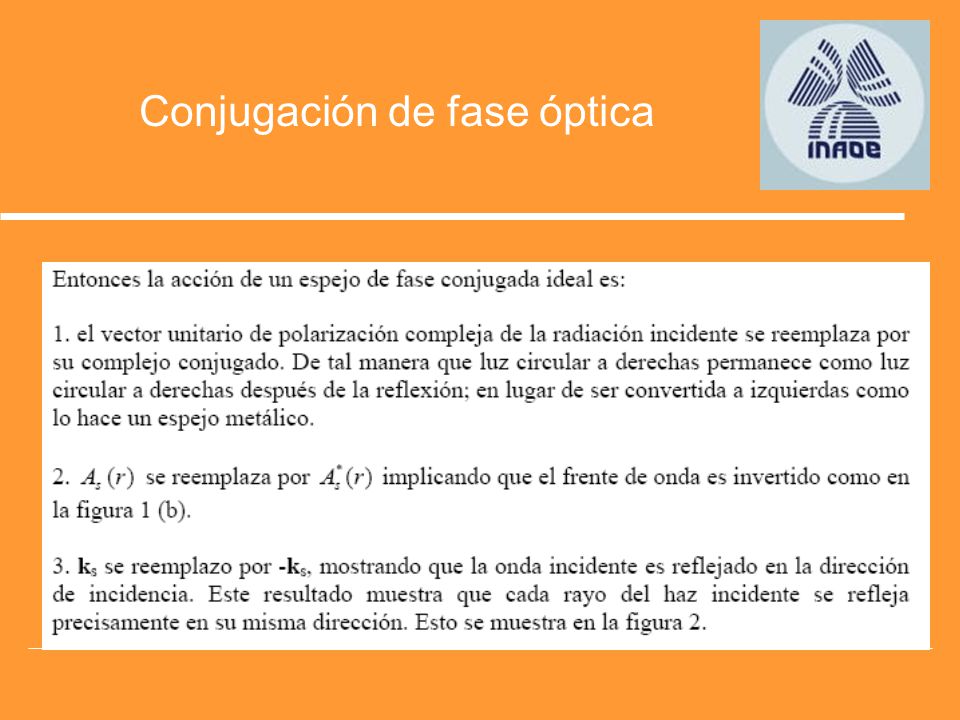

7 Conjugación de fase óptica

8 Conjugación de fase óptica

9 Corrección de aberración por conjugación de fase
Se tiene un frente de onda que se propaga hacia el medio que genera aberraciones. El frente de onda de la luz saliendo del medio se distorsiona. Si este frente de onda incide sobre un espejo de fase conjugada, un frente de onda conjugado se genera, y el sentido de la distorsión del frente de onda será invertido en esta onda reflejada. Como resultado cuando este frente de onda pasa a través del medio, una onda de salida sin distorsión saldrá.

10 Conjugación de fase por mezcla de cuatro ondas
La conjugación de fase de una onda incidente puede ser creada por el proceso de mezcla de cuatro ondas degenerado (DFWM) usando la geometría mostrada en la figura 4. Este proceso de mezcla de cuatro ondas es degenerado en el sentido de que las cuatro ondas que interactúan tiene la misma frecuencia.

11 Conjugación de fase por mezcla de cuatro ondas

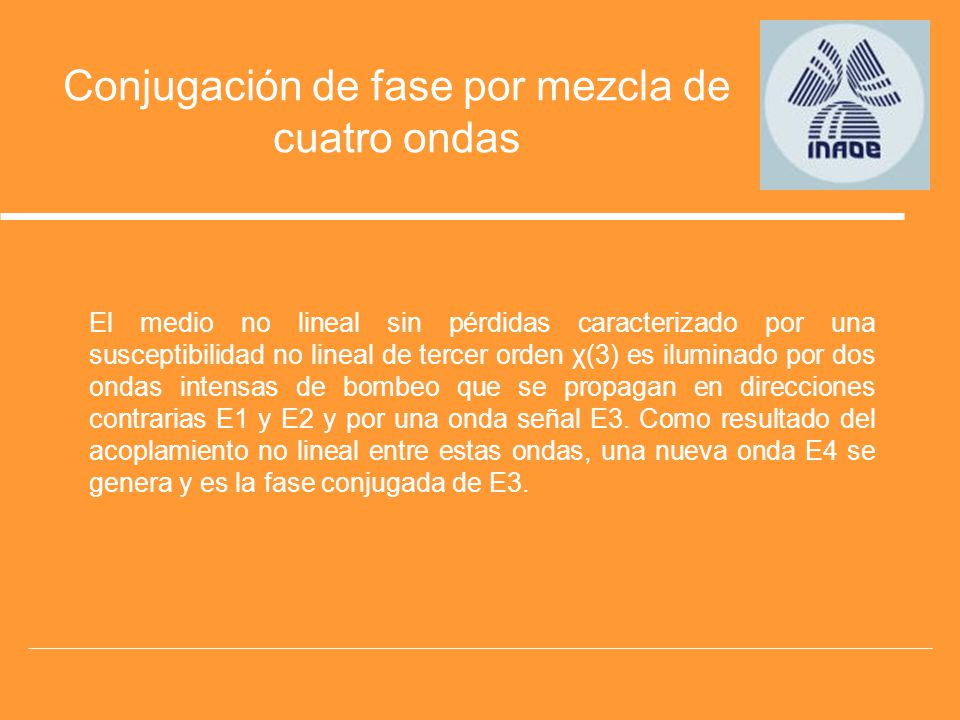

El medio no lineal sin pérdidas caracterizado por una susceptibilidad no lineal de tercer orden χ(3) es iluminado por dos ondas intensas de bombeo que se propagan en direcciones contrarias E1 y E2 y por una onda señal E3. Como resultado del acoplamiento no lineal entre estas ondas, una nueva onda E4 se genera y es la fase conjugada de E3.

12 Conjugación de fase por mezcla de cuatro ondas

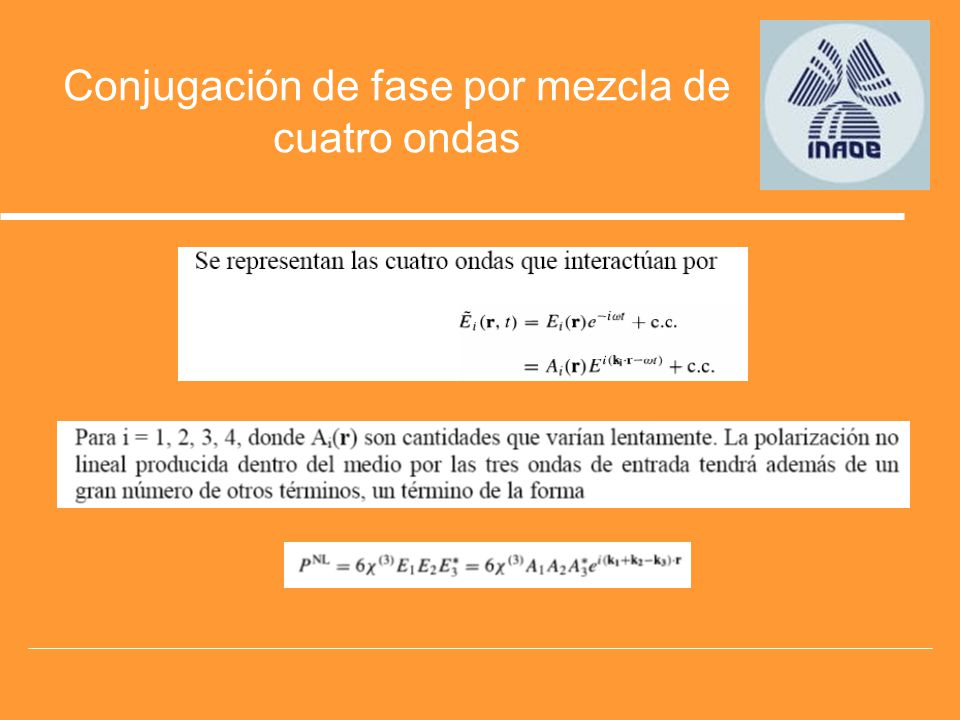

13 Conjugación de fase por mezcla de cuatro ondas

14 Conjugación de fase por mezcla de cuatro ondas

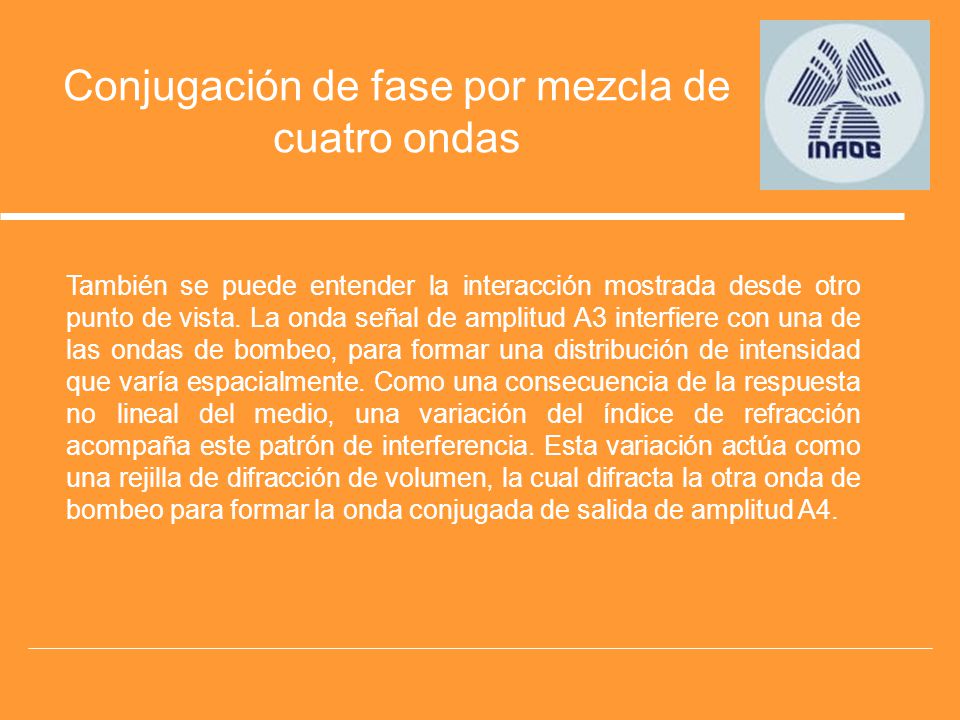

También se puede entender la interacción mostrada desde otro punto de vista. La onda señal de amplitud A3 interfiere con una de las ondas de bombeo, para formar una distribución de intensidad que varía espacialmente. Como una consecuencia de la respuesta no lineal del medio, una variación del índice de refracción acompaña este patrón de interferencia. Esta variación actúa como una rejilla de difracción de volumen, la cual difracta la otra onda de bombeo para formar la onda conjugada de salida de amplitud A4.

15 Propiedades de la polarización de la conjugación de fase

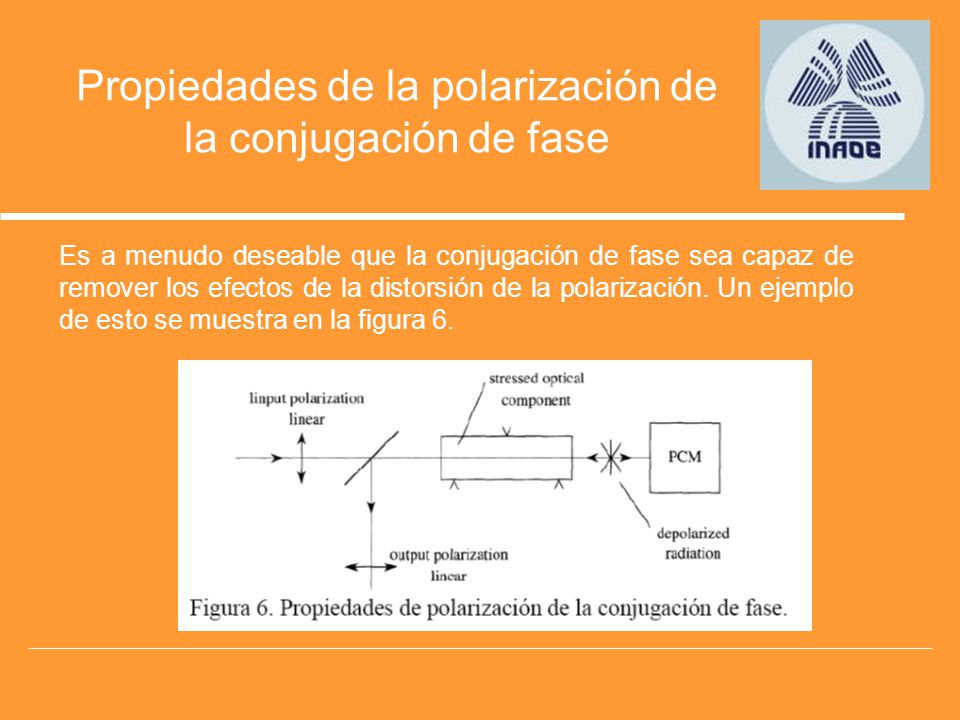

Es a menudo deseable que la conjugación de fase sea capaz de remover los efectos de la distorsión de la polarización. Un ejemplo de esto se muestra en la figura 6.

16 Propiedades de la polarización de la conjugación de fase
Es a menudo deseable que la conjugación de fase sea capaz de remover los efectos de la distorsión de la polarización. Un ejemplo de esto se muestra en la figura 6.
