Diagramas de Entidad Relación

Publicada porSevero Basco Modificado hace 9 años

Presentaciones similares

Presentación del tema: "Diagramas de Entidad Relación"— Transcripción de la presentación:

1 Diagramas de Entidad Relación
Símbolos

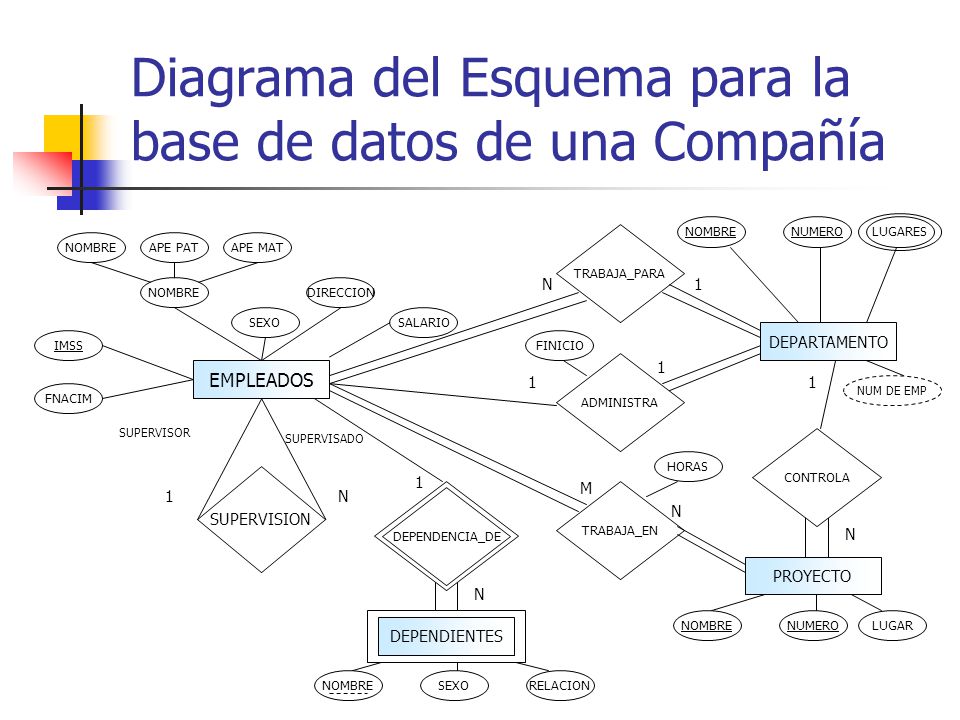

2 Diagrama del Esquema para la base de datos de una Compañía
NOMBRE NUMERO LUGARES TRABAJA_PARA NOMBRE APE PAT APE MAT N 1 NOMBRE DIRECCION SEXO SALARIO DEPARTAMENTO IMSS FINICIO ADMINISTRA 1 EMPLEADOS 1 1 NUM DE EMP FNACIM SUPERVISOR SUPERVISADO CONTROLA HORAS SUPERVISION 1 M 1 N DEPENDENCIA_DE TRABAJA_EN N N PROYECTO N NOMBRE NUMERO LUGAR DEPENDIENTES NOMBRE SEXO RELACION

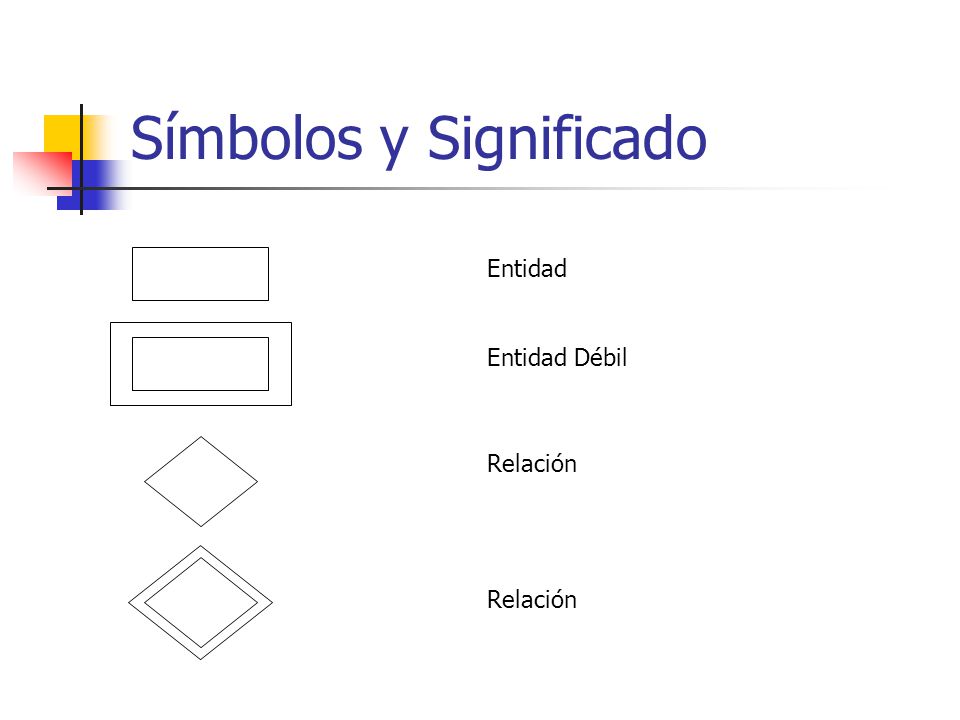

3 Símbolos y Significado
Entidad Entidad Débil Relación Relación

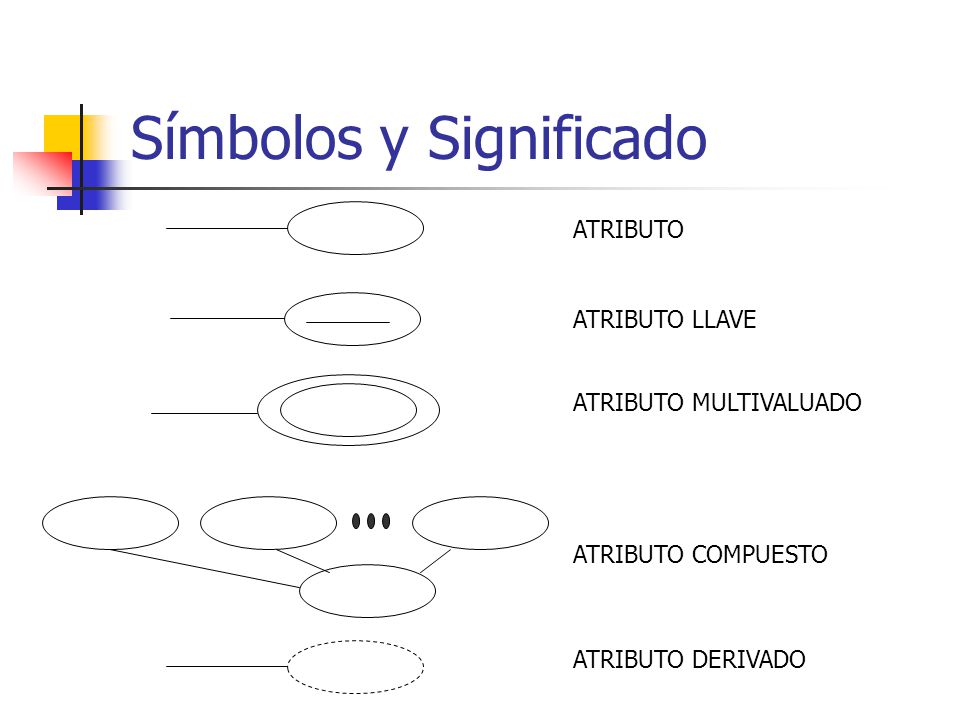

4 Símbolos y Significado
ATRIBUTO ATRIBUTO LLAVE ATRIBUTO MULTIVALUADO ATRIBUTO COMPUESTO ATRIBUTO DERIVADO

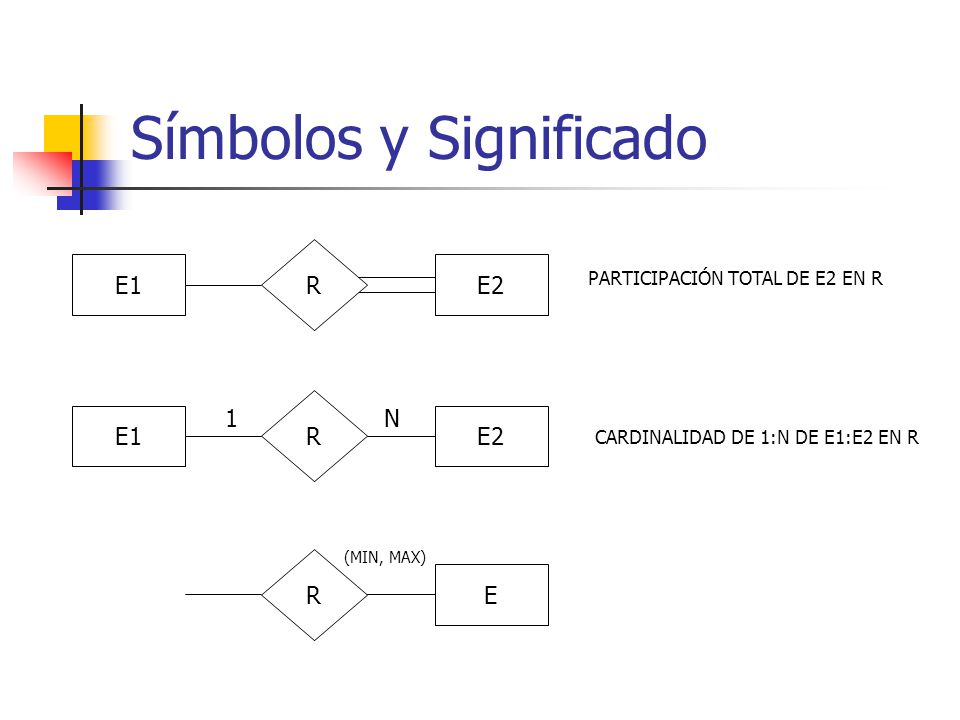

5 Símbolos y Significado
E1 R E2 PARTICIPACIÓN TOTAL DE E2 EN R E1 R E2 1 N CARDINALIDAD DE 1:N DE E1:E2 EN R R E (MIN, MAX)
