Capítulo 8
2
Considerando un haz paralelo de partículas cargadas de energía To, en una placa de número atómico Z. Consideramos que la placa es lo suficientemente delgada para que: a)Poder de frenado de colisión se mantenga constante b)Partículas cargadas no se dispersen c)También: Energía cinética neta producto de rayos γ que sale de la lámina es considerada despreciable Gruesa > rango de las partículas Existe CPE???
3
Existe CPE
4
La energía perdida por colisiones para una fluencia de partículas con energía To, en una placa de espesor t (g/cm 2 )
5

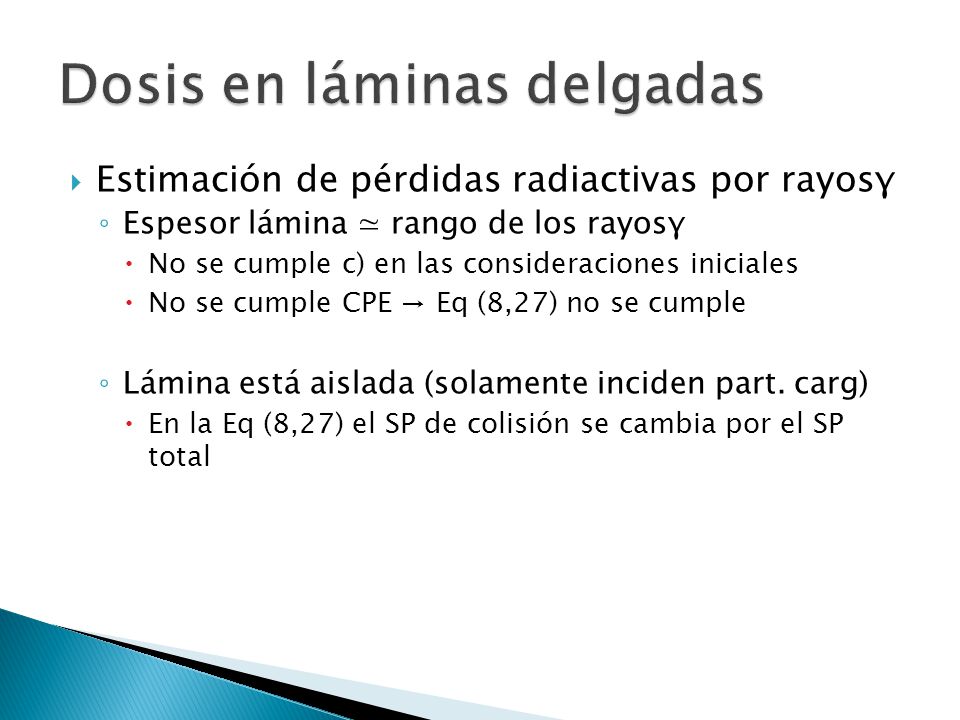

Estimación de pérdidas radiactivas por rayosγ ◦ Espesor lámina ≃ rango de los rayosγ No se cumple c) en las consideraciones iniciales No se cumple CPE → Eq (8,27) no se cumple ◦ Lámina está aislada (solamente inciden part. carg) En la Eq (8,27) el SP de colisión se cambia por el SP total
6

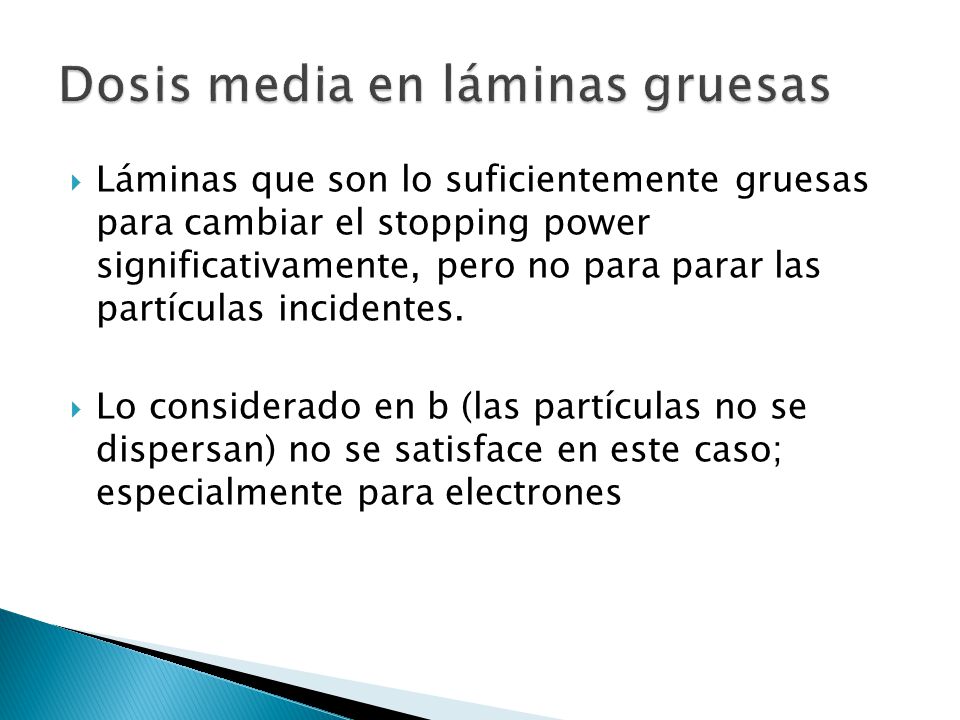

Láminas que son lo suficientemente gruesas para cambiar el stopping power significativamente, pero no para parar las partículas incidentes. Lo considerado en b (las partículas no se dispersan) no se satisface en este caso; especialmente para electrones
7
Partículas pesadasElectrones CSDA (To) Grosor másico de la lámina ρ mat t mat R (CSDA) - ρ mat t mat = R’ R’=T ex ΔT=To – T ex E= ΔT Calc. reccorrido e - (x) Fig 8,11 To → R (CSDA) R (CSDA) - x = R’ R’=T ex ΔT=To – T ex Y(To’); Y(T ex ) .
9

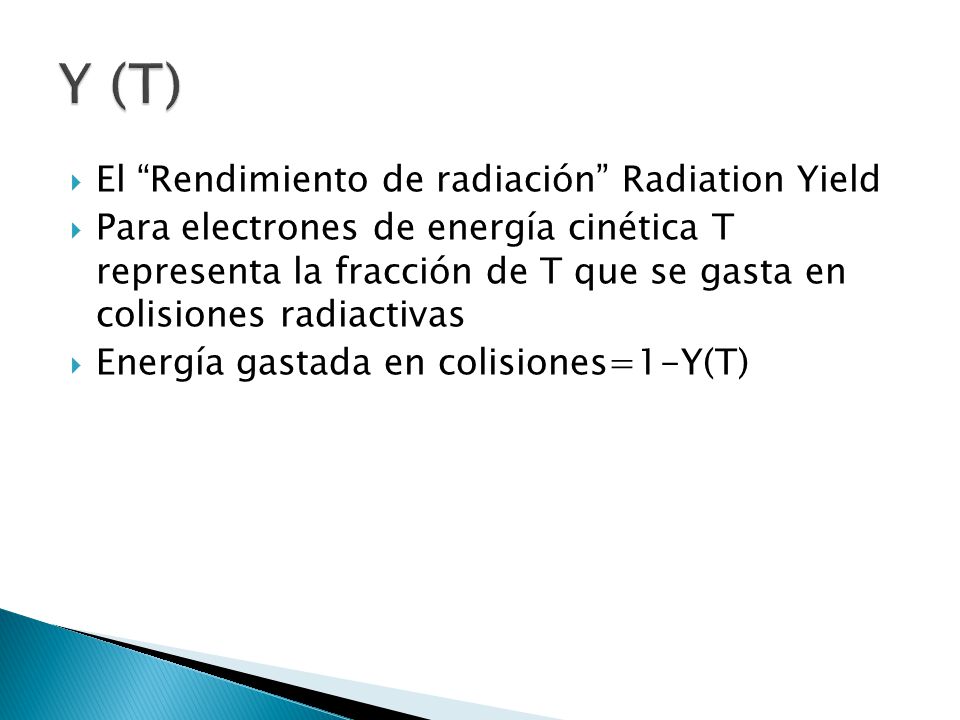

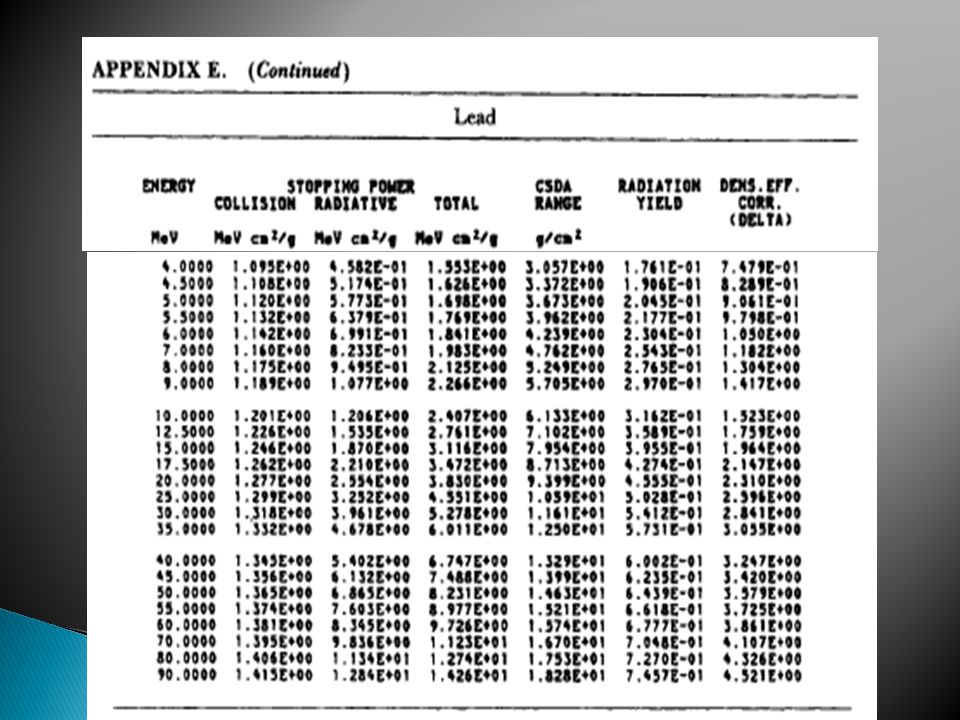

El “Rendimiento de radiación” Radiation Yield Para electrones de energía cinética T representa la fracción de T que se gasta en colisiones radiactivas Energía gastada en colisiones=1-Y(T)
10

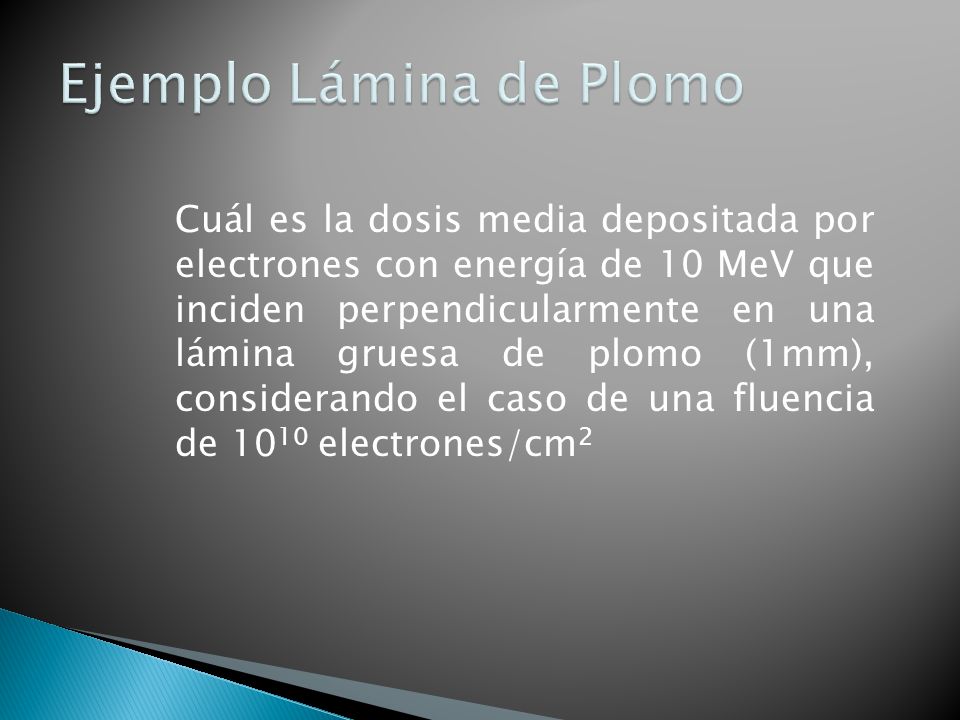

Cuál es la dosis media depositada por electrones con energía de 10 MeV que inciden perpendicularmente en una lámina gruesa de plomo (1mm), considerando el caso de una fluencia de 10 10 electrones/cm 2
