1 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA Ingeniería de Telecomunicaciones CURSO: REDES TELEMÁTICAS Profesor Daniel Díaz Ataucuri Catedrático Titular a Tiempo Parcial FIEE-UNI Director de Investigación y Desarrollo Tecnológico del INICTEL-UNI Lima, Agosto-Diciembre de 2012 VLAN

2 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN VIRTUAL LOCAL AREA NETWORK VIRTUAL LOCAL AREA NETWORK

3 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN F0/1 F0/2 F0/3 F0/4 F0/11 F0/10 F0/9 CONCEPTO DE VLAN Grupo de dispositivos de red y switches que no están restringido a un segmento físico o switch. Red donde los usuarios están agrupados de forma lógica. VLAN ID = 1VLAN ID = 2 IngenieríaMecánica Una VLAN es un dominio de broadcast VLAN de administración

4 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CONCEPTO DE VLAN Los switches NO conmutan el tráfico entre VLAN. Es necesario un router para interconectar VLAN. VLAN define dominios de broadcast separados.

5 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN BROADCAST EN VLAN Un switch envía broadcast de tramas, como es el caso en el uso de ARP. Los switches reducen las colisiones. Si el switch desconoce cual es el destino de una trama, inunda la trama a todos los puertos del dominio de colisión (VLAN), exceptuando el puerto de origen.

6 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN METODOS PARA CREAR VLAN VLAN estáticas.- Método basado en puertos. Cada dispositivo conectado a un determinado puerto asume inmediatamente la VLAN del puerto. VLAN dinámicas.- Asigna puertos del switch a la VLAN de forma dinámica basándose en la dirección MAC de origen del dispositivo conectado al puerto. VLAN dinámicas permite miembros en base a la dirección MAC del dispositivo. Se debe consulta una base de datos: VMPS VMPS = VLAN Management Policy Server.

7 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN USO DE HUB EN REDES VLAN F0/1 F0/2 F0/3 F0/4 F0/11 F0/10 F0/9 VLAN ID = 2 Ingeniería Mecánica HUB VLAN ID = 1

8 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN Enlace 2 Enlace1 ENLACE ENTRE VLAN VLAN 1 VLAN 2 VLAN 1 Que sucede si se define una nueva VLAN. Definir otro nuevo enlace??

9 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN ENLACE TRONCAL - VLAN TRUNKING VLAN 1 VLAN 2 VLAN 3 VLAN 1VLAN 2VLAN 3 VLAN 1 VLAN 2 TRONCAL Es una conexión física y lógica entre dos switch a través del cual viaja tráfico de red. Como identificar cada trama a que VLAN pertenece

10 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CARACTERISTICA DEL ENLACE TRONCAL Enlace punto a punto que admite varias VLAN. Permite el uso de switch en cascada a través de una interfaz dedicada a interconectar ambos switch. La interfaz usada como troncal (trunking) llega a ser un miembro de todas las VLAN configuradas. Cuando un dato pasa por una de las troncales, éste es encapsulado en una trama especial. Este proceso se denomina VLAN Tagging

11 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN OPERACION DEL ENLACE TRONCAL Las tablas de conmutación de los switches consideran las direcciones MAC. Más VLAN, más lenta la decisión de envío. Existen dos mecanismos para enviar los datos de diferentes VLAN por el enlace troncal. Filtrado de tramas. Similar al esquema utilizado por los routers Etiquetado de tramas: Envío más veloz y fácil de administrar. IEEE utiliza el esquema de Etiquetado de tramas

12 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN ETIQUETADO DE TRAMA Se rotula cada trama que es enviado en el enlace para identificar a qué VLAN pertenece. Existen varios esquemas de etiquetado o rotulado (tagging) de trama: Inter Switch Link-ISL. Propuesta por CISCO y fue creada antes de los estándares de la IEEE. IEEE 802.1Q. Estándar adoptado por la industria en VLAN LANE. LAN Emulation usado en redes ATM.

13 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN IEEE 802.1Q MAC Dest. MAC Orig. Tipo Ethernet Datos (longitud variable) FCS Trama Ethernet II - 64 a 1518 bytes MAC Dest. MAC Orig. IEEE 802.1Q Tipo Ethernet Datos (longitud variable) FCS 802.1Q 4 bytes Nueva Trama - 68 a 1522 bytes

14 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN ETIQUETADO O ROTULADO DE LA TRAMA Trunking Insertar identificador de VLAN Extraer identificador de VLAN VLAN 1

15 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN MAC Dest. MAC Orig. IEEE 802.1Q Tipo Ethernet Datos (longitud variable) FCS 802.1Q 4 bytes Nueva Trama - 68 a 1522 bytes PROTOCOLO IEEE 802.1Q TPID 16 bits Prioridad 3 bits CFI 1 bit VLAN ID 12 bit TPID (Tag Protocol IDentifier). Identifica la trama IEEE 802.1Q, su valor es 8100H TCI, Tag Control Information Prioridad. Prioriza el dato transportado. Detalles en IEEE 802.1p

16 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN MAC Dest. MAC Orig. IEEE 802.1Q Tipo Ethernet Datos (longitud variable) FCS 802.1Q 4 bytes Nueva Trama - 68 a 1522 bytes TPID 16 bits Prioridad 3 bits CFI 1 bit VLAN ID 12 bit CFI (Canonical Format Indicator). Para un Switch Ethernet este campo está en 0 (canónica) TCI, Tag Control Information VLAN ID (VLAN IDentifier). Identifica la VLAN a la que pertenece la trama PROTOCOLO IEEE 802.1Q

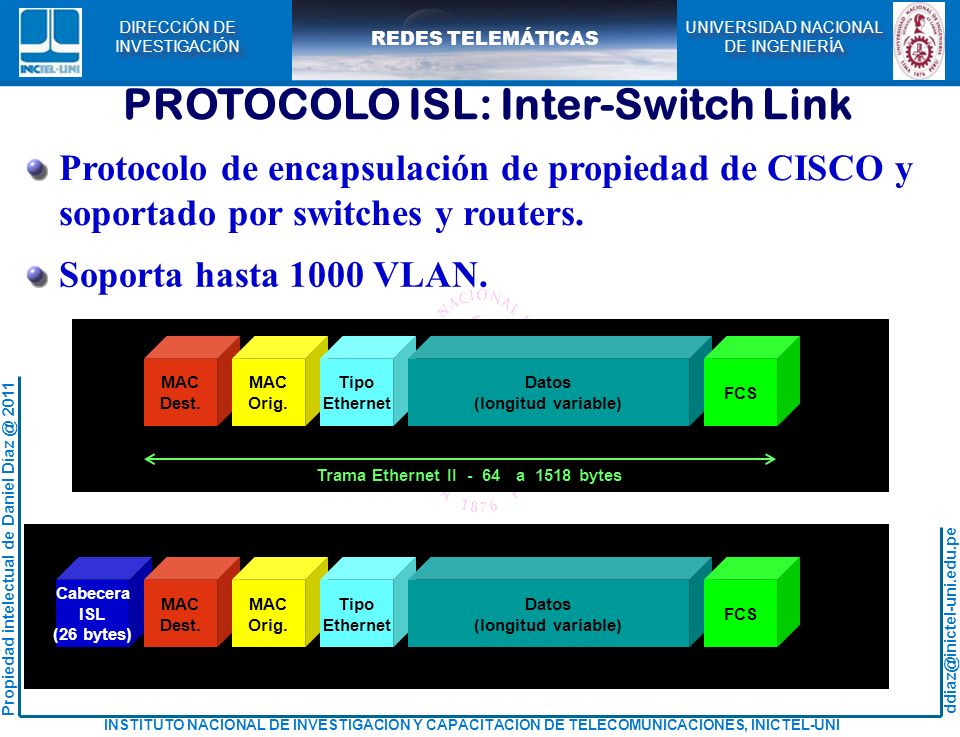

17 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN MAC Dest. MAC Orig. Tipo Ethernet Datos (longitud variable) FCS Trama Ethernet II - 64 a 1518 bytes PROTOCOLO ISL: Inter-Switch Link Protocolo de encapsulación de propiedad de CISCO y soportado por switches y routers. Soporta hasta 1000 VLAN. Cabecera ISL (26 bytes) MAC Dest. MAC Orig. Tipo Ethernet Datos (longitud variable) FCS

18 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN VIRTUAL TRUNK PROTOCOL - VTP Trunking VLAN 1 VLAN 2 Base de datos Base de datos Como compartir y actualizar estas bases de datos Virtual Trunk Protocol VTP

19 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN RESUMIENDO En una VLAN estática se asigna los puertos del Switch a una VLAN manualmente. Las publicaciones del protocolo CDP y VTP son realizadas en la VLAN 1. En los dos extremos de un enlace troncal se configura IEEE 802.1Q ó ISL. La VLAN 1 es la de administración y corresponde a la VLAN predeterminada. En una VLAN dinámica se basa en las direcciones MAC, IP o tipo de protocolos.

20 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CASO DE ESTUDIO CASO DE ESTUDIO

21 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN IMPLEMENTAR UNA VLAN F0/0.1 VLAN 1F0/0.2 VLAN 2F0/0.3 VLAN 3 Sub- interfaces

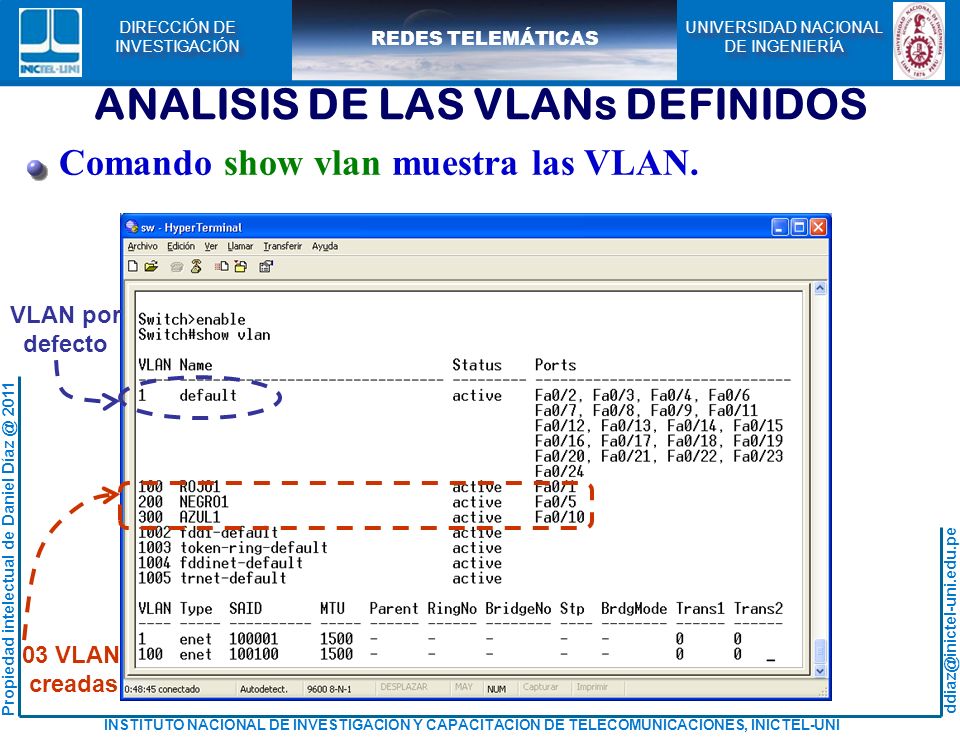

22 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN ANALISIS DE LAS VLANs DEFINIDOS Comando show vlan muestra las VLAN. 03 VLAN creadas VLAN por defecto

23 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN UBICACIÓN DE LOS ARCHIVOS DE CONFIGURACION Comando show flash, permite ver el directorio flash.

24 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN ELIMINACION DE TODAS LAS VLAN DEFINIDAS PREVIAMENTE Se debe borrar el archivo vlan.dat del directorio flash. Se debe borrar el archivo de respaldo startup-config Reiniciar el switch con reload Switch#delete flash:vlan.dat Switch#erase startup-config Switch#reload

25 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN VERIFICACIÓN DE SWITCH SIN VLAN No hay vlan.dat

26 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN SWITCH INICIALIZADO Comando show vlan brief, muestra interfaces Todas las interfaces en la vlan 1

27 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN Creando las VLAN: CREACION DE LAS VLAN Switch> Switch# Switch(config)# Lima(config)# Lima# Lima(vlan)# enable configure terminal hostname Lima exit vlan database vlan 2 name Fisica vlan 3 name Quimica Observando las VLAN creadas en el switch Lima: Lima#show vlan brief Similar configuración en el switch Cuzco o usar VTP

28 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CONFIGURACION USANDO VTP Fa0/24Fa0/21 Lima Cuzco Lima#vlan database Lima(vlan)#vtp server Lima(vlan)#vtp domain america Lima(vlan)#exit Cuzco#vlan database Cuzco(vlan)#vtp client Cuzco(vlan)#vtp domain america Cuzco(vlan)#exit Las VLAN (2 y 3) definidos en el Switch Lima deben de migrar al Switch Cuzco debido al protocolo VTP.. Luego asignar a cada VLAN (2 y 3) los puertos respectivos. Lima#vlan database Lima(vlan)#vlan 2 name Fisica Lima(vlan)#vlan 3 name Quimica Lima(vlan)#exit Luego asignar a cada VLAN los puertos respectivos.

29 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN A la VLAN 2 asignar las interfaces Fa0/11 y Fa0/12 ASIGNACION DE LAS INTERFACES A CADA VLAN Lima(config)#interface fastethernet 0/11 Lima(config-if)#switchport mode access Lima(config-if)#switchport access vlan 2 Lima(config-if)#exit Lima(config)#interface fastethernet 0/12 Lima(config-if)#switchport mode access Lima(config-if)#switchport access vlan 2 Lima(config-if)#exit Switch Lima, complementar la asignación de interfaces en la VLAN3 Similar configuración en el switch Cuzco

30 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CONFIGURACION DE LA VLAN 1 Configuración de la VLAN 1 Lima(config)#interface vlan 1 Lima(config-if)#ip address Lima(config-if)#no shutdown Lima(config-if)#exit Lima(config-if)#ip default-gateway Habilitando el servidor web en el switch Lima. Lima(config)#ip http server Lima(config)#ip http port 80 Acceso al servidor web del switch Lima: Desde la PC5 ingresar en el buscador web:

31 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CONFIGURACION DE ENLACE TRONCAL: 802.1Q Fa0/24Fa0/21 Lima Cuzco Lima(config)#interface fastethernet 0/24 Lima(config-if)#switchport mode trunk Lima(config)#end Cuzco(config)#interface fastethernet 0/21 Cuzco(config-if)#switchport mode trunk Cuzco(config)#end Para verifica enlace troncal emplear: show interface fastethernet 0/1 switchport

32 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN Cuzco Fa0/0 ENRUTAMIENTO ENTRE VLAN: SUBINTERFAZ Asignar una interfaz física para cada VLAN. Cuzco VLAN 1 VLAN 2 VLAN 3 Fa0/ Fa0/ Fa0/ VLAN 1 VLAN 2 VLAN 3 Una nueva VLAN implica usar otra interfaz!!!! Asignar una interfaz física para todas las VLAN, pero se definir sub-interfaces. Fa0/0.1 Fa0/0.3 Fa0/0.2 Es lo que se acostumbra realizar. Son las puerta de enlace de cada VLAN

33 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN CONFIGURACION DE SUBINTERFACES Cuzco Fa0/0 VLAN 1 VLAN 2 VLAN 3 Fa0/0.1 Fa0/0.3 Fa0/0.2 Fa0/0.1 IP= /25 Fa0/0.2 IP= /28 Fa0/0.3 IP= /28 Router(config)#interface fastethernet 0/0.1 Router(config-subif)#description VLAN 1 Administracion Router(config-subif)#encapsulation dot1q 1 Router(config-subif)#ip address Router(config)#interface fastethernet 0/0.2 Router(config-subif)#description VLAN 2 Fisica Router(config-subif)#encapsulation dot1q 2 Router(config-subif)#ip address Sigue con fa0/0.3

34 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN DEFINIENDO TRONCAL IEEE 802.1q EN SWITCH Cuzco#configure terminal Cuzco(config)#interface fastethernet 0/20 Cuzco(config-if)#switchport mode trunk Cuzco Fa0/0Fa0/20 Trunk IEEE 802.1q

35 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN TABLAS MAC DEL SWITCH show mac-addres-table Clear mac-address-table dynamic vlan 1

36 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN TAREA 1: VLAN F0/2 PC1PC2PC3PC4 SWITCH LIMA Servidor A TFTF F0/3 F0/10 F0/11F0/12 VLAN Protocolos VLAN Microelectrónica VLAN Secretaria Prefijo de red /24 Prefijo de red /24 Prefijo de red /24

37 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN TAREA 1: VLAN F0/1 PC5PC6PC7PC8 Prefijo de red /24 SWITCH CUZCO F0/4F0/7F0/9 F0/12 Servidor B TFTF VLAN Protocolos VLAN Microelectrónica VLAN Secretaria Prefijo de red /24 Prefijo de red /24

38 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2011 REDES TELEMÁTICAS UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA DIRECCIÓN DE INVESTIGACIÓN DIRECCIÓN DE INVESTIGACIÓN BIBLIOGRAFIA Guía del segundo año, CCNA 3 y 4 Capítulo 9: LAN Virtuales, Pag 281 Guía del segundo año, CCNA 3 y 4 Capítulo 10: Protocolo de Trunking VLAN, Pag 309 Configuring VLANs, por CISCO. MUCHAS GRACIAS
