DIAGRAMAS DE EQUILIBRIO EN PROCESOS METÁLICOS

Presentaciones similares


Presentación del tema: "DIAGRAMAS DE EQUILIBRIO EN PROCESOS METÁLICOS"— Transcripción de la presentación:

1 DIAGRAMAS DE EQUILIBRIO EN PROCESOS METÁLICOS
CONTENIDOS: SOLIDIFICACIÓN DIAGRAMAS DE EQUILIBRIO O DE FASES DIAGRAMAS DE EQUILIBRIO EN ALEACIONES DIAGRAMAS DE EQUILIBRIO EN ALEACIONES EUTÉCTICAS SOLIDIFICACIÓN DE NO EQUILIBRIO TRANSFORMACIONES EN ESTADO SÓLIDO

2 SOLIDIFICACIÓN: CONCEPTO
PROCESO DE ENFRIAMIENTO METÁLICO TEMPERATURA DE EQUILIBRIO: LA E DEL LIQUIDO ES LA MISMA QUE SI ESTUVIERA EN ESTADO SÓLIDO POR ENCIMA DE T, LA FASE ESTABLE ES LÍQUIDA POR DEBAJO DE T, LA FASE ESTABLE ES SÓLIDA

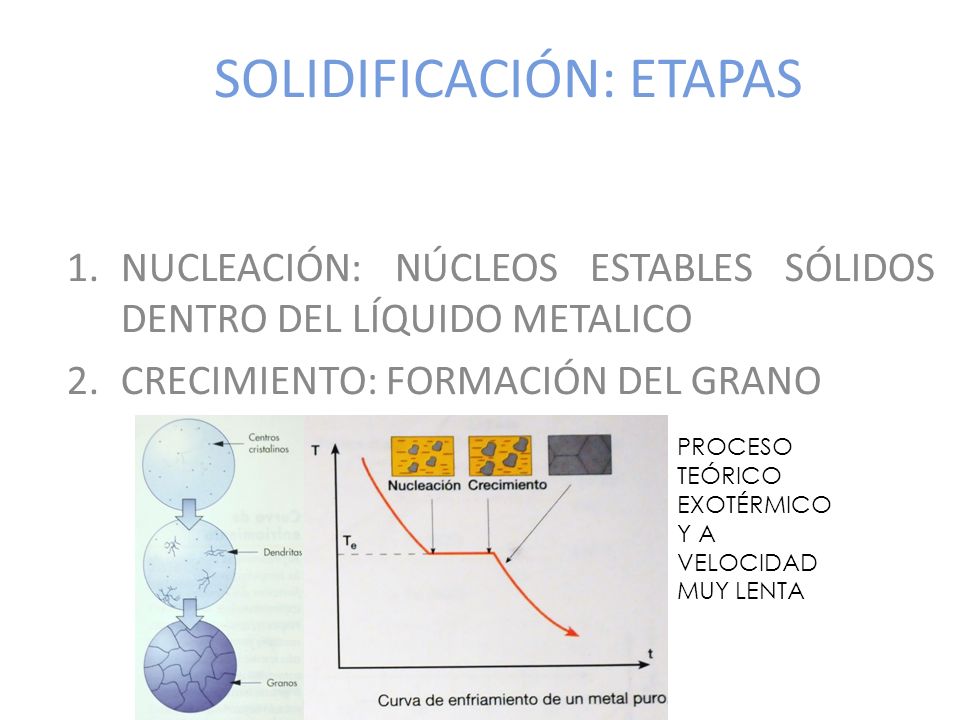

3 SOLIDIFICACIÓN: ETAPAS
NUCLEACIÓN: NÚCLEOS ESTABLES SÓLIDOS DENTRO DEL LÍQUIDO METALICO CRECIMIENTO: FORMACIÓN DEL GRANO PROCESO TEÓRICO EXOTÉRMICO Y A VELOCIDAD MUY LENTA

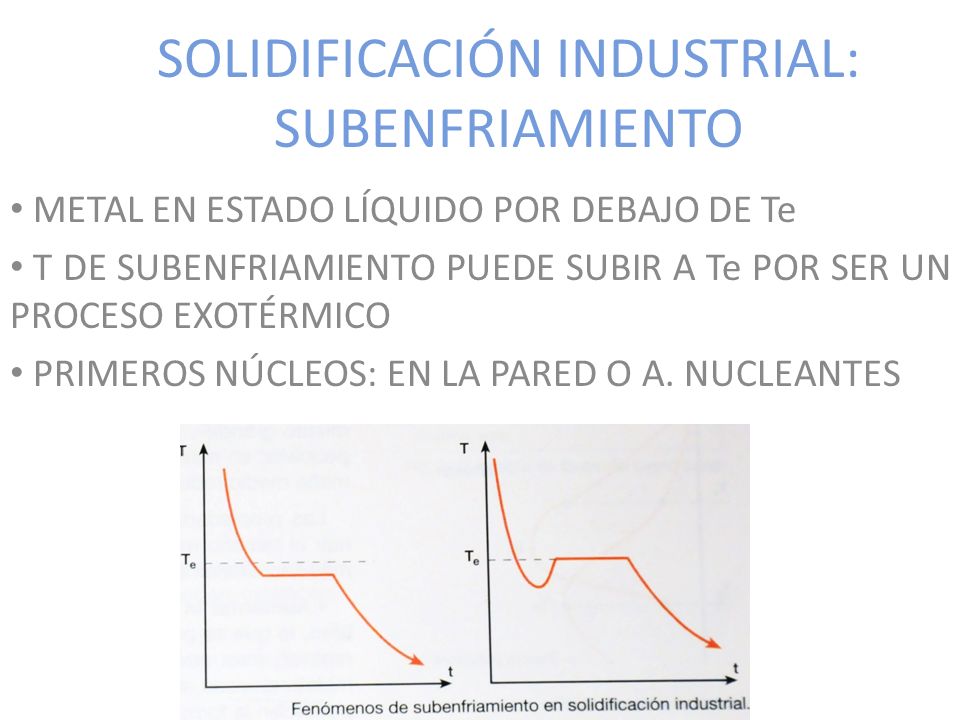

4 SOLIDIFICACIÓN INDUSTRIAL: SUBENFRIAMIENTO
METAL EN ESTADO LÍQUIDO POR DEBAJO DE Te T DE SUBENFRIAMIENTO PUEDE SUBIR A Te POR SER UN PROCESO EXOTÉRMICO PRIMEROS NÚCLEOS: EN LA PARED O A. NUCLEANTES

5 PROCESO DE SOLIDIFICACIÓN

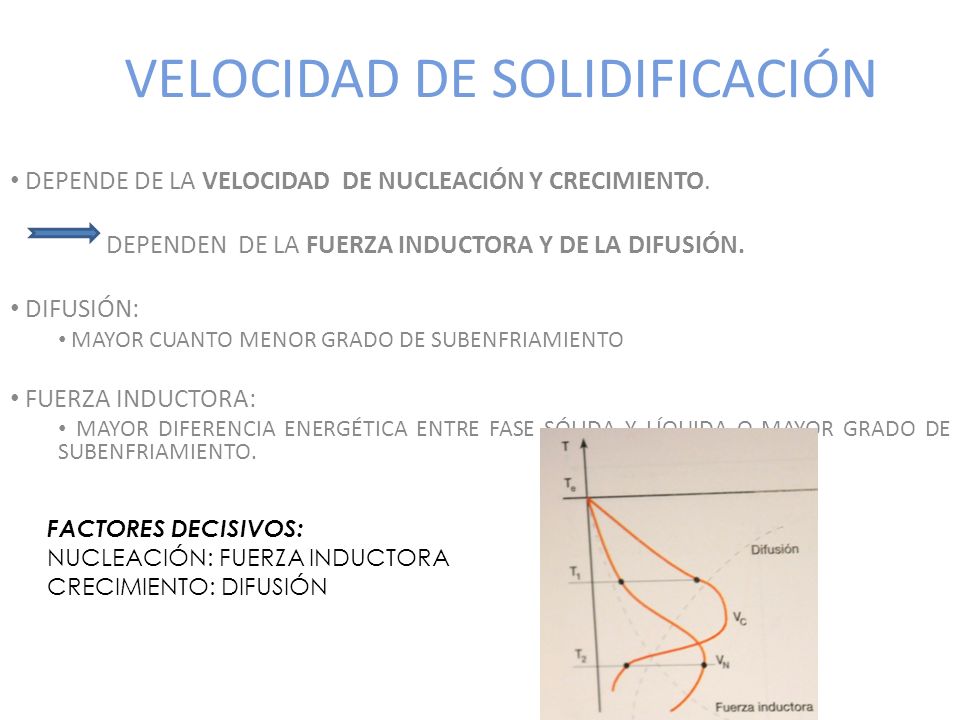

6 VELOCIDAD DE SOLIDIFICACIÓN
DEPENDE DE LA VELOCIDAD DE NUCLEACIÓN Y CRECIMIENTO. DEPENDEN DE LA FUERZA INDUCTORA Y DE LA DIFUSIÓN. DIFUSIÓN: MAYOR CUANTO MENOR GRADO DE SUBENFRIAMIENTO FUERZA INDUCTORA: MAYOR DIFERENCIA ENERGÉTICA ENTRE FASE SÓLIDA Y LÍQUIDA O MAYOR GRADO DE SUBENFRIAMIENTO. FACTORES DECISIVOS: NUCLEACIÓN: FUERZA INDUCTORA CRECIMIENTO: DIFUSIÓN

7 TAMAÑO DE GRANO: PROCEDIMIENTOS
AUMENTAR LA VELOCIDAD DE NUCLEACIÓN: ELEVADO SUBENFRIAMIENTO FRAGMENTAR LOS GRANOS YA FORMADOS DURANTE EL CRECIMIENTO: AGITACIÓN DURANTE LA SOLIDIFICACIÓN

8 DIAGRAMA DE EQUILIBRIO O DE FASES
FASE: PARTE HOMOGÉNEA QUE DIFIERE EN COMPOSICIÓN, ESTADO O ESTRUCTURA

9 REGLA DE LAS FASES O DE GIBBS
PERMITE CALCULAR EL Nº FASES EN EQUILIBRIO EN UN SISTEMA SISTEMA: CONJUNTO DE FASES INTERELACIONADAS CON DEPENDENCIA DE ESTADO. COMPONENTE: SUSTANCIA/LEMENTO QUIMICO GRADOS DE LIBERTAD: VARIABLES COMO P, T O COMPOSICIÓN QUE PODEMOS VARIAR SIN QUE VARIEN LAS FASES f= fases; g=grados libertad; c= componentes F + g = c+ 2 F + g = c+ 1

10 DIAGRAMA DE EQUILIBRIO EN ALEACIONES A P CONSTANTE
PARA UNA SUSTANCIA PURA: LINEA RECTA

11 DIAGRAMA DE EQUILIBRIO EN ALEACIONES A P CONSTANTE
PARA UNA ALEACIÓN DE DOS METALES: TOTALMENTE SOLUBLE TA _ TB TEMPERATURAS SOLIDIFICACÍON LINEAS DE LÍQUIDUS Y SOLIDUS

12 DIAGRAMA DE EQUILIBRIO
OBTENCIÓN DEL DIAGRAMA DE EQUILIBRIO A PARTIR DE LAS CURVAS DE ENFRIAMIENTO

13 PERMITE CONOCER LA COMPOSICIÓN QUÍMICA DE DOS FASES COEXISTENTES
REGLA DE LA HORIZONTAL PERMITE CONOCER LA COMPOSICIÓN QUÍMICA DE DOS FASES COEXISTENTES

14 REGLA DE LOS SEGMENTOS INVERSOS
PERMITE CONOCER LA COMPOSICIÓN DE LA FASE SÓLIDA Y LÍQUIDA

15 EJEMPLO DE SOLIDIFICACIÓN

16 EJERCICIO 1 P72
