La descarga está en progreso. Por favor, espere

La descarga está en progreso. Por favor, espere

EJERCICIO 2 P72. DIAGRAMA DE EQUILIBRIO DE ALEACIONES ETUTÉCTICAS ALEACIÓN EUTÉCTICA: SOLIDIFICACIÓN A T CONSTANTE ( T EUTÉCTICA) PARA UNA DETERMINADA.

Presentaciones similares


Presentación del tema: "EJERCICIO 2 P72. DIAGRAMA DE EQUILIBRIO DE ALEACIONES ETUTÉCTICAS ALEACIÓN EUTÉCTICA: SOLIDIFICACIÓN A T CONSTANTE ( T EUTÉCTICA) PARA UNA DETERMINADA."— Transcripción de la presentación:

1 EJERCICIO 2 P72

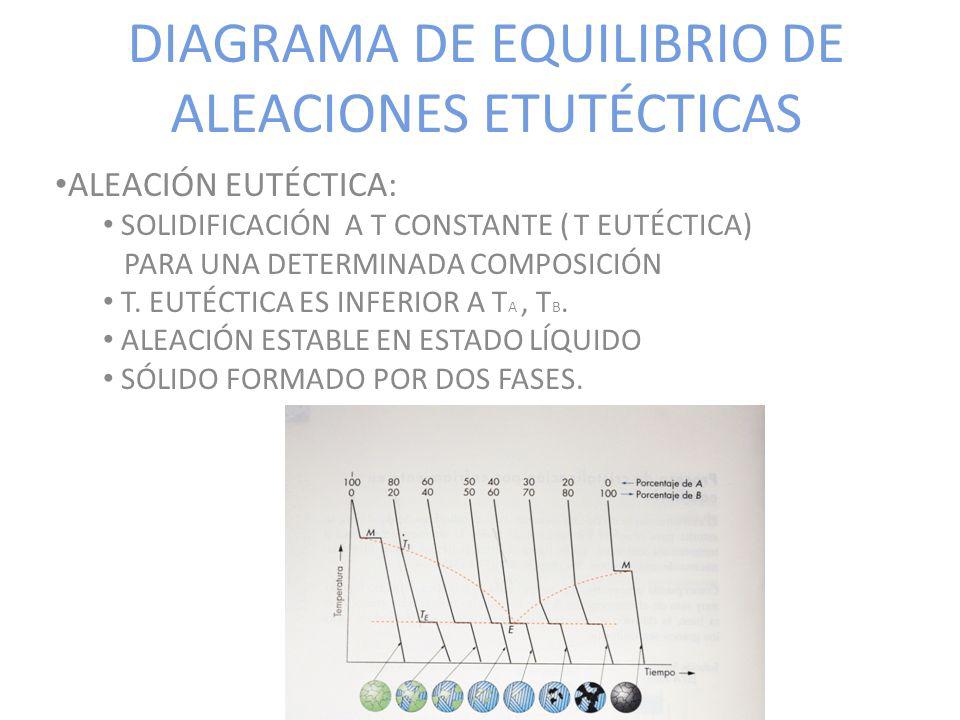

2 DIAGRAMA DE EQUILIBRIO DE ALEACIONES ETUTÉCTICAS ALEACIÓN EUTÉCTICA: SOLIDIFICACIÓN A T CONSTANTE ( T EUTÉCTICA) PARA UNA DETERMINADA COMPOSICIÓN T. EUTÉCTICA ES INFERIOR A T A, T B. ALEACIÓN ESTABLE EN ESTADO LÍQUIDO SÓLIDO FORMADO POR DOS FASES.

3 DIAGRAMA DE FASES DE ALEACIÓN CON INSOLUBILIDAD EN ESTADO SÓLIDO ALEACIONES HIPOEUTÉCTICAS ALEACIONES HIPERAUTECTICAS ALEACIONES EUTÉCTICAS FASES EN EL PUNTO EUTÉCTICO GRADOS DE LIBERTAD EN EL PUNTO EUTÉCTICO

4 SOLIDIFICACIÓN CUALITATIVA 1.EUTÉCTICA 2.HIPOEUTÉCTICA 3.HIPEREUTÉCTICA

5 SOLIDIFICACIÓN CUANTITATIVA 1.REGLA DE LA HORIZONTAL 2.REGLA DE LOS SEGMENTOS 3. INVERSOS

6 DIAGRAMA DE EQUILIBRIO DE ALEACIONES CON SOLUBILIDAD PARCIAL 1.T A, T B 2.LIQUIDUS 3.SOLIDUS 4.SOLVUS 5.Soluciones solidas terminales α,β 6.α:solución de B en A 7.Β:solución de A en B

7 ENFRIAMIENTO EN SOLUBILIDAD PARCIAL ALEACIÓN 1: SOLUBILIDAD TOTAL L/S

8 ENFRIAMIENTO EN SOLUBILIDAD PARCIAL ALEACIÓN 3: INSOLUBILIDAD ESTADO SÓLIDO α

9 ENFRIAMIENTO EN SOLUBILIDAD PARCIAL ALEACIÓN 2: EUTÉCTICA REGLA PALANCA PARA CALCULAR α Y β

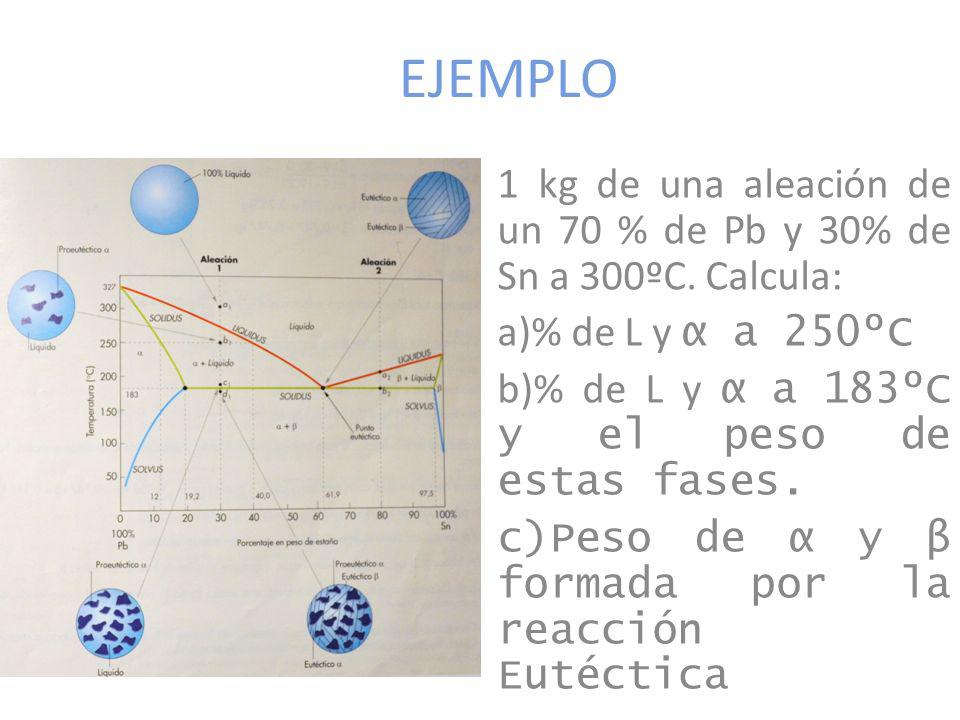

10 EJEMPLO 1 kg de una aleación de un 70 % de Pb y 30% de Sn a 300ºC. Calcula: a)% de L y α a 250ºC b)% de L y α a 183ºC y el peso de estas fases. c)Peso de α y β formada por la reacción Eutéctica

11 SOLIDIFICACIÓN DE NO EQUILIBRIO PROCESOS RÁPIDOS EN EL TIEMPO APARECEN NUEVAS FASES NO ESTABLES. T 1 APARECE α 1 α 1 <α<α 2 PUNTO1 T 2 Tf FINALIZA

12 SOLIDIFICACIÓN DE NO EQUILIBRIO CONSECUENCIAS 1.AUMENTA INTERVALO DE T. 2.DESPLAZA LA LINEA DE SOLIDUS 3.COMPOSICÓN GRANOS NO HOMOGENEA 4.SEGREGACIÓN MACROSCÓPICA: la junta está formada por el metal de menos Pf. 1.Heterogeneidad 2.Junta de grano de metal menos Pf 3.Junta de grano con mayor impureza 4.Junta de grano menos resistentes 5.Corrosión intergranular

13 SOLIDIFICACIÓN DE NO EQUILIBRIO RECOCIDO DE HOMOGENEIZACIÓN POR DEBAJO DE Tf DESAPARECE EL GRADIENTE HETEROGÉNEO DESAPARECE LA SEGREGACIÓN

14 ENFRIAMIENTO DE NO EQUILIBRIO ALEACIÓN CON TRANSFORMACIÓN EUTÉCTICA α,β INESTABLES.

15 TRANSFORMACIONES EN ESTADO SÓLIDO 1.OCURREN EN EL ENFRIAMIENTO 2.SON MUY LENTAS 3.SE DA LA NUCLEACIÓN Y EL CRECIMIENTO 4.SU VELOCIDAD DEPENDE DE LOS DEFECTOS 5.EJEMPLO: TRANSFORMACIÓN ALOTRÓPICA 6.A T 0 COEXISTEN LAS DOS FASES 7.EJEMPLO: TRANFORMACIÓN EUTECTÓIDE

16 TRANSFORMACIÓN EUTECTÓIDE γ α+β; T=CTE HIPO E HIPEREUTECTOIDE


Descargar ppt "EJERCICIO 2 P72. DIAGRAMA DE EQUILIBRIO DE ALEACIONES ETUTÉCTICAS ALEACIÓN EUTÉCTICA: SOLIDIFICACIÓN A T CONSTANTE ( T EUTÉCTICA) PARA UNA DETERMINADA."

Presentaciones similares


Anuncios Google
