1 Sergio Velásquez LABSIG Tel. (506) 556 1530 svelasqu@catie.ac.cr www.catie.ac.cr Propiedades de Despliegue y Edición de Tablas con ArcView 3.2 Foto aérea del Valle de Turrialba superpuesta el modelo de elevación digital escala 1:50,000

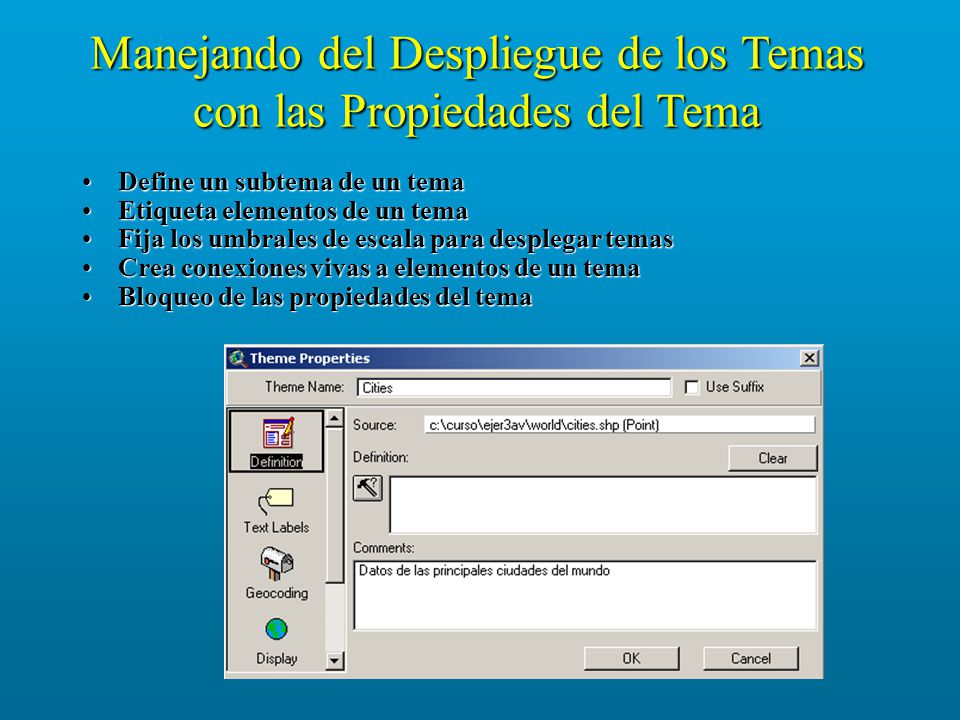

2 Manejando del Despliegue de los Temas con las Propiedades del Tema •Define un subtema de un tema •Etiqueta elementos de un tema •Fija los umbrales de escala para desplegar temas •Crea conexiones vivas a elementos de un tema •Bloqueo de las propiedades del tema

3 Definiendo un subtema de un tema Todos los Elementos del Tema - Ciudades Subtema de los elementos – Población > 10 millones Construir una expresión para definir el tema

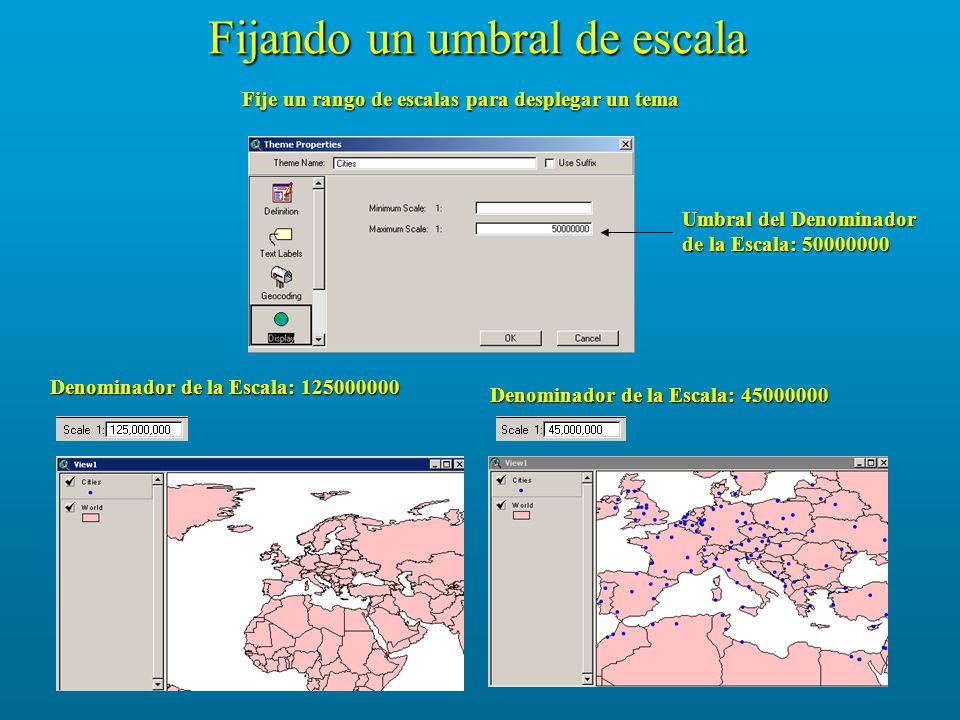

4 Fijando un umbral de escala Fije un rango de escalas para desplegar un tema Denominador de la Escala: 125000000 Denominador de la Escala: 45000000 Umbral del Denominador de la Escala: 50000000

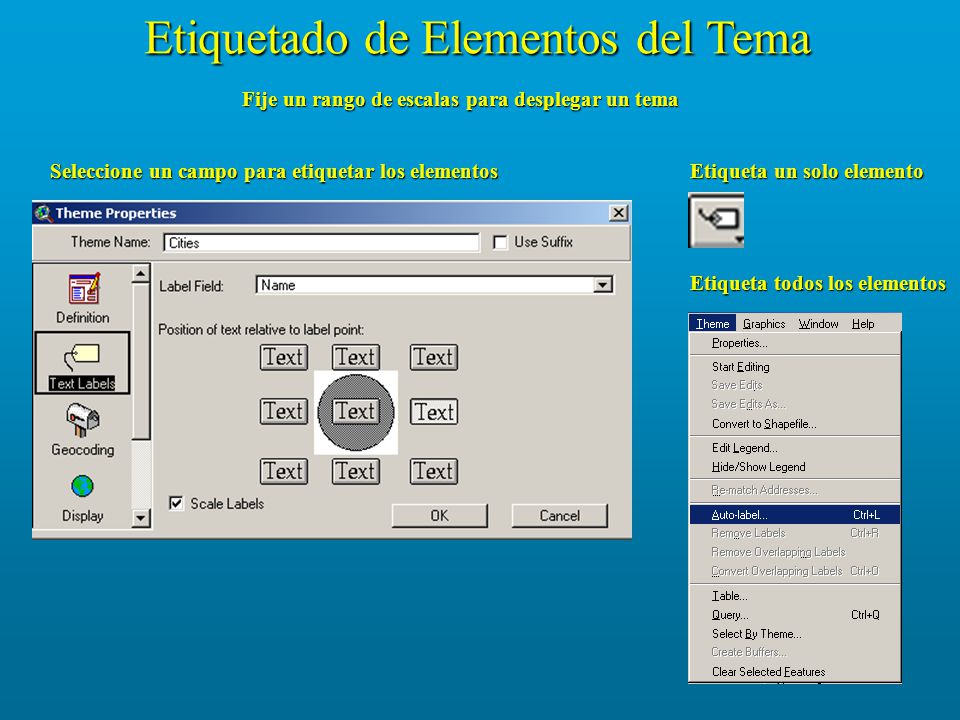

5 Etiquetado de Elementos del Tema Fije un rango de escalas para desplegar un tema Seleccione un campo para etiquetar los elementos Etiqueta un solo elemento Etiqueta todos los elementos

6 Utilizando el Autoetiquetado •Encuentra la mejor posición para el texto •Maneja las etiquetas sobrepuestas y duplicadas •Posiciona las etiquetas solamente en la extensión actual de la vista

7 Conexión viva con elementos del tema •Herramienta de conexión viva •Pueden ligarse: •Imágenes •Archivos de Texto •Documentos •Proyectos •Scripts

8 Creación de Conexiones Vivas •Seleccione un campo y una acción •Formatos de imagen soportados: •BMP - Bitmap •MacPaint •GIF •TIFF •TIFF/LZW •Sun Raster

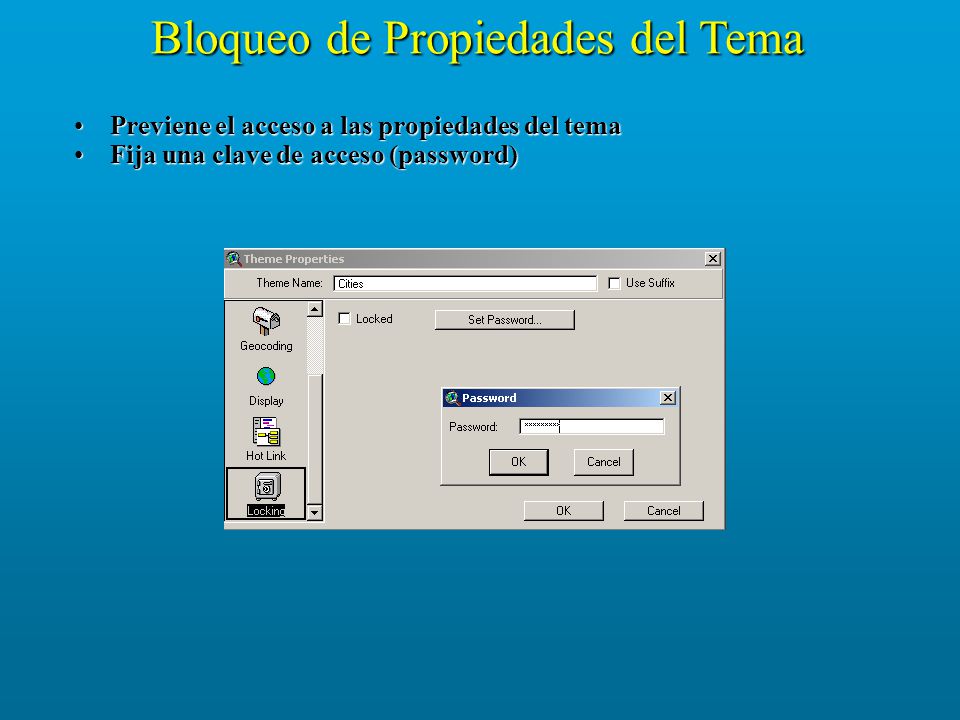

9 Bloqueo de Propiedades del Tema •Previene el acceso a las propiedades del tema •Fija una clave de acceso (password)

10 Edicion de Tablas

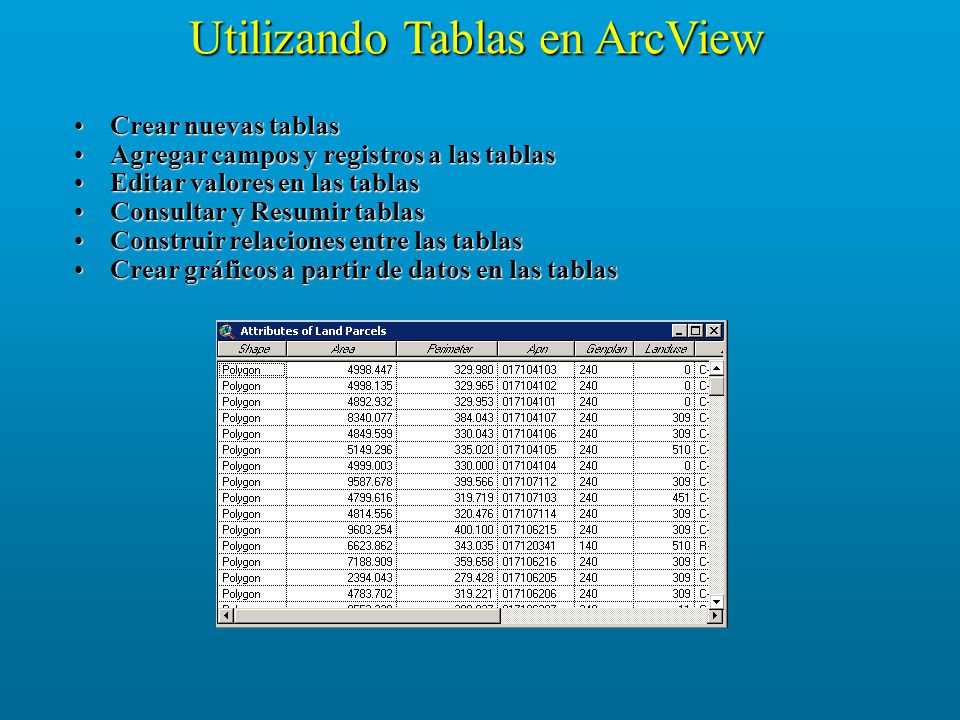

11 Utilizando Tablas en ArcView •Crear nuevas tablas •Agregar campos y registros a las tablas •Editar valores en las tablas •Consultar y Resumir tablas •Construir relaciones entre las tablas •Crear gráficos a partir de datos en las tablas

12 Creando tablas a partir de recursos existentes •Agregar archivos de dBASE, INFO y archivos de texto •Conectarse a otras bases de datos vía SQL

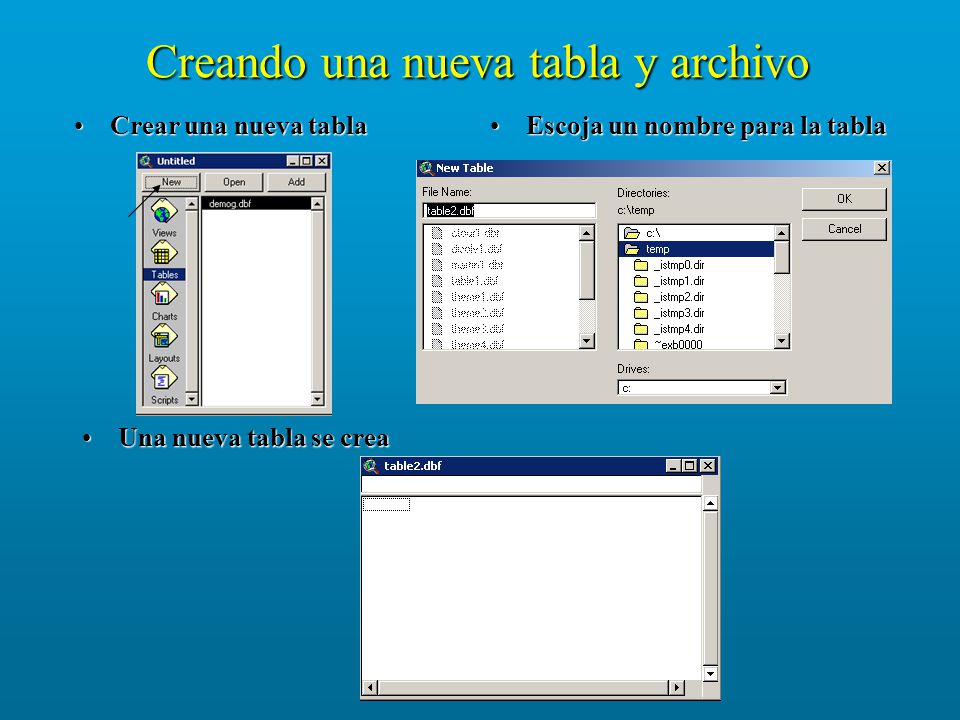

13 Creando una nueva tabla y archivo •Crear una nueva tabla •Una nueva tabla se crea •Escoja un nombre para la tabla

14 Agregando campos a una tabla •Defina los campos •Agregue los nuevos campos

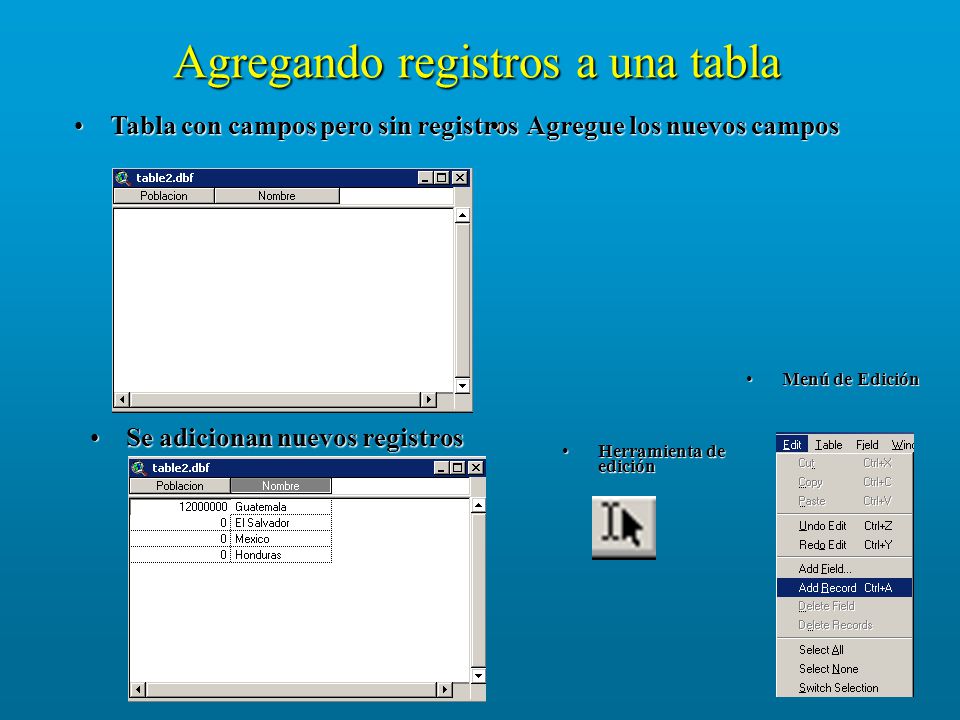

15 Agregando registros a una tabla •Tabla con campos pero sin registros •Agregue los nuevos campos •Herramienta de edición •Se adicionan nuevos registros •Menú de Edición

16 Editando valores en una tabla •Escoja la herramienta de edición •Haga clic para activar la celda •Escriba el nuevo valor •Escoja “Stop Editing”

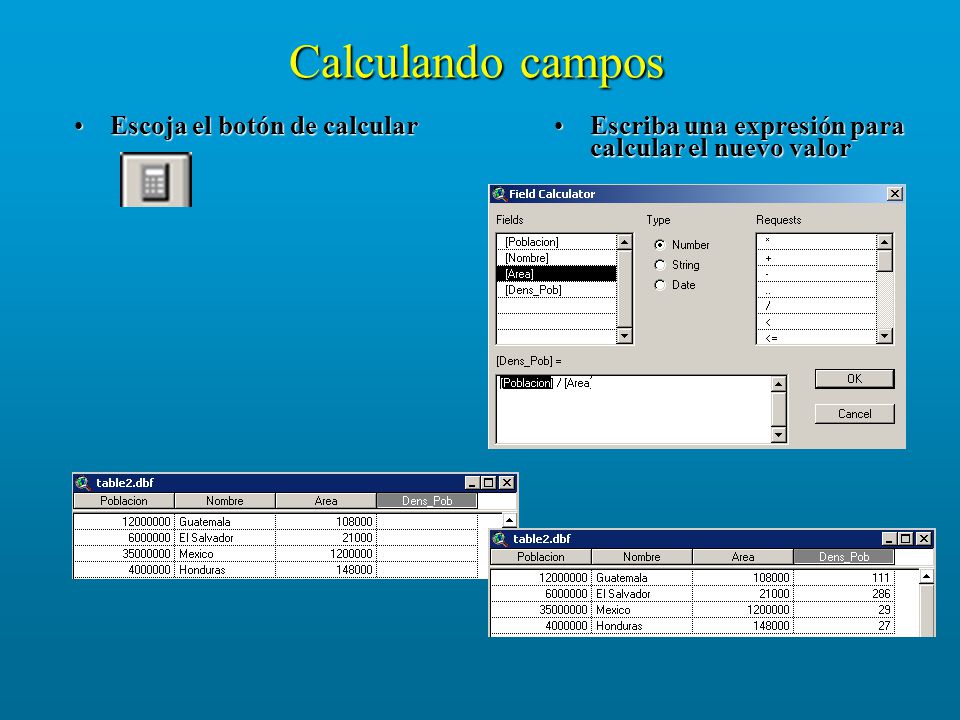

17 Calculando campos •Escoja el botón de calcular •Escriba una expresión para calcular el nuevo valor
