1 Sergio Velásquez LABSIG Tel. (506) 556 1530 svelasqu@catie.ac.cr www.catie.ac.cr Creación y Edición de Shapefiles de ArcView 3.2 Foto aérea del Valle de Turrialba superpuesta el modelo de elevación digital escala 1:50,000

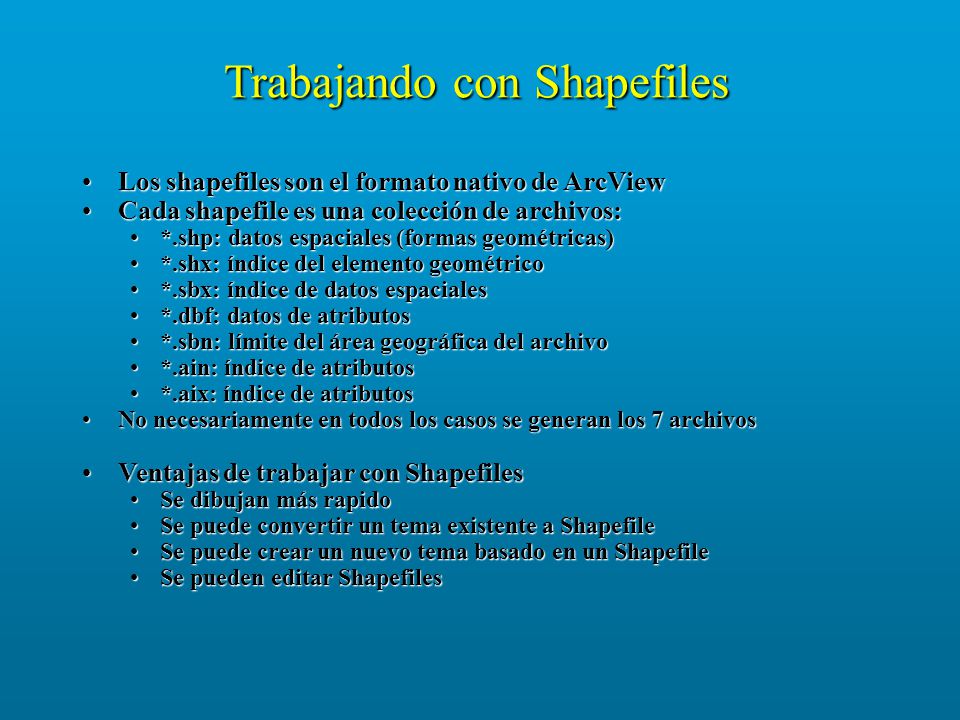

2 Trabajando con Shapefiles Los shapefiles son el formato nativo de ArcViewLos shapefiles son el formato nativo de ArcView Cada shapefile es una colección de archivos:Cada shapefile es una colección de archivos: *.shp: datos espaciales (formas geométricas)*.shp: datos espaciales (formas geométricas) *.shx: índice del elemento geométrico*.shx: índice del elemento geométrico *.sbx: índice de datos espaciales*.sbx: índice de datos espaciales *.dbf: datos de atributos*.dbf: datos de atributos *.sbn: límite del área geográfica del archivo*.sbn: límite del área geográfica del archivo *.ain: índice de atributos*.ain: índice de atributos *.aix: índice de atributos*.aix: índice de atributos No necesariamente en todos los casos se generan los 7 archivosNo necesariamente en todos los casos se generan los 7 archivos Ventajas de trabajar con ShapefilesVentajas de trabajar con Shapefiles Se dibujan más rapidoSe dibujan más rapido Se puede convertir un tema existente a ShapefileSe puede convertir un tema existente a Shapefile Se puede crear un nuevo tema basado en un ShapefileSe puede crear un nuevo tema basado en un Shapefile Se pueden editar ShapefilesSe pueden editar Shapefiles

3 Convertir un tema a Shapefile Convertir el tema activo a ShapefileNombrar el Shape Adicionar el Shapefile como un tema nuevo

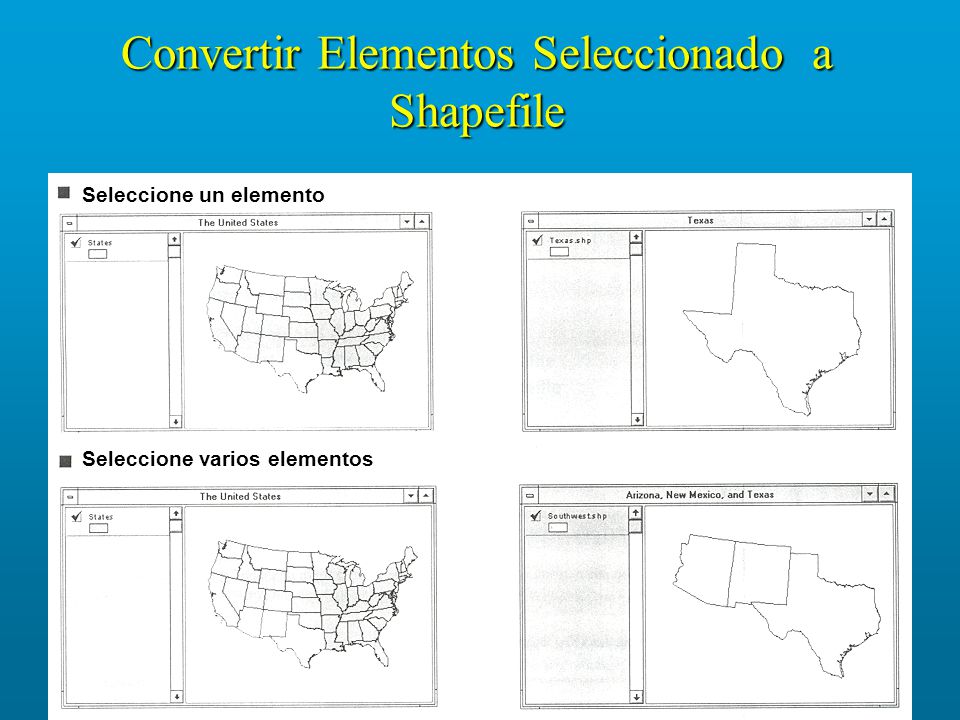

4 Convertir Elementos Seleccionado a Shapefile Seleccione un elemento Seleccione varios elementos

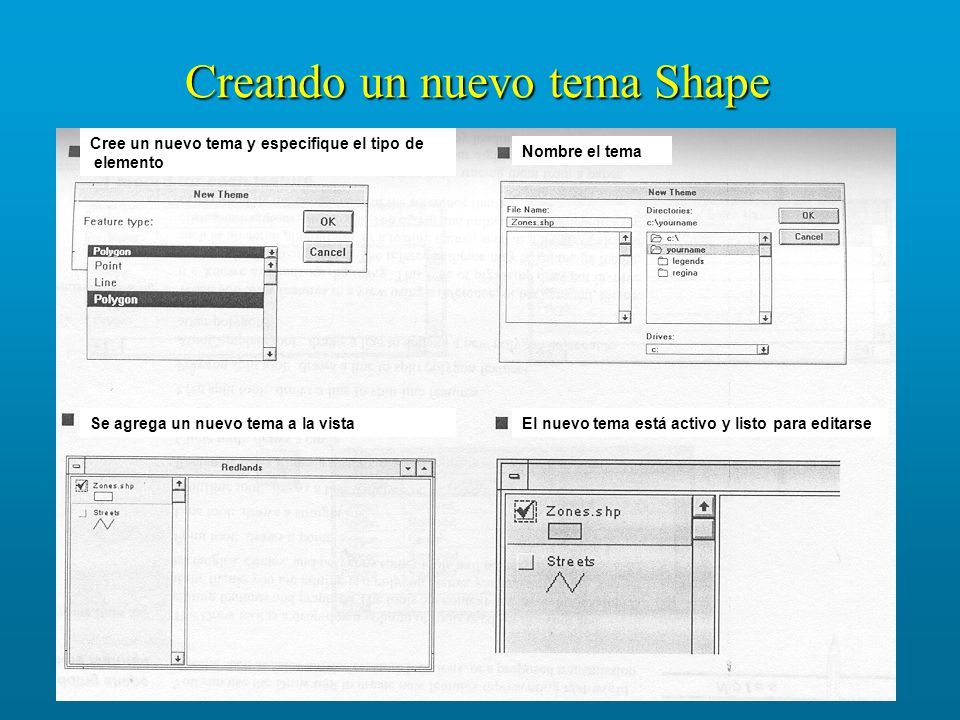

5 Creando un nuevo tema Shape Cree un nuevo tema y especifique el tipo de elemento Nombre el tema Se agrega un nuevo tema a la vistaEl nuevo tema está activo y listo para editarse

6 Agregando elementos a un Shape Use las herramientas de dibujo para crear nuevos elementos Punto Línea Multilínea Rectángulo Círculo Polígono Dividir línea Dividir Polígono Autocompletar

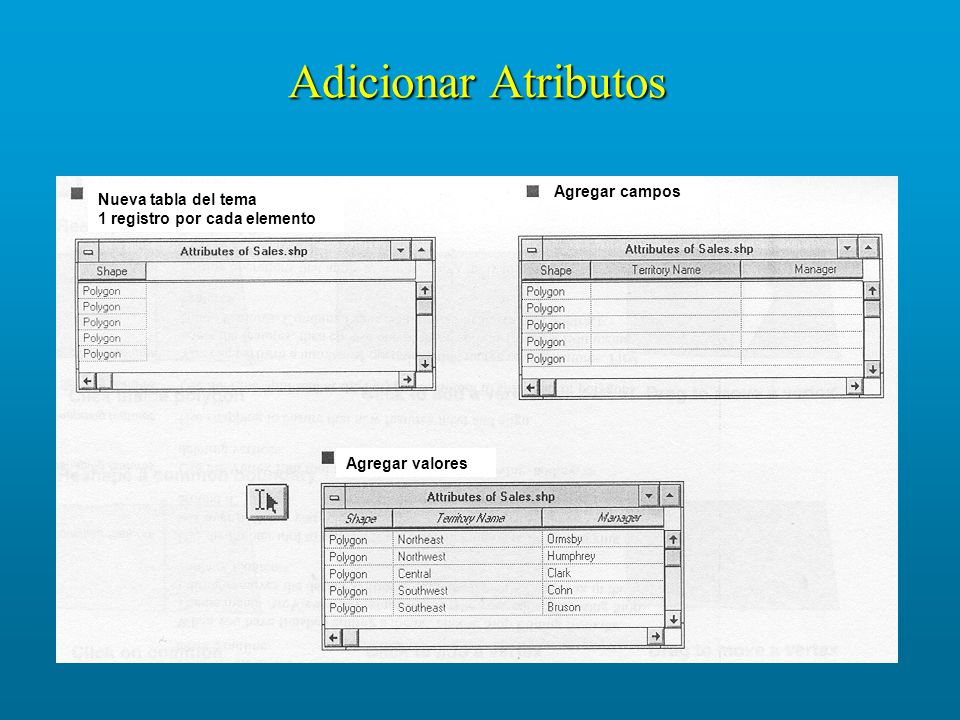

7 Adicionar Atributos Nueva tabla del tema 1 registro por cada elemento Agregar campos Agregar valores

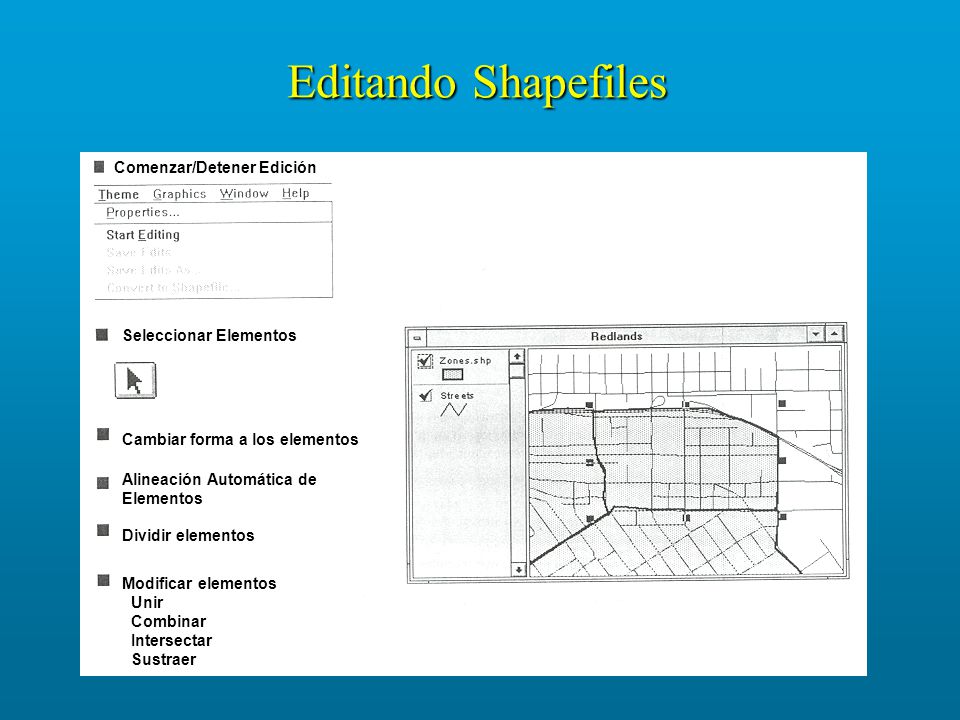

8 Editando Shapefiles Seleccionar Elementos Comenzar/Detener Edición Cambiar forma a los elementos Alineación Automática de Elementos Dividir elementos Modificar elementos Unir Combinar Intersectar Sustraer

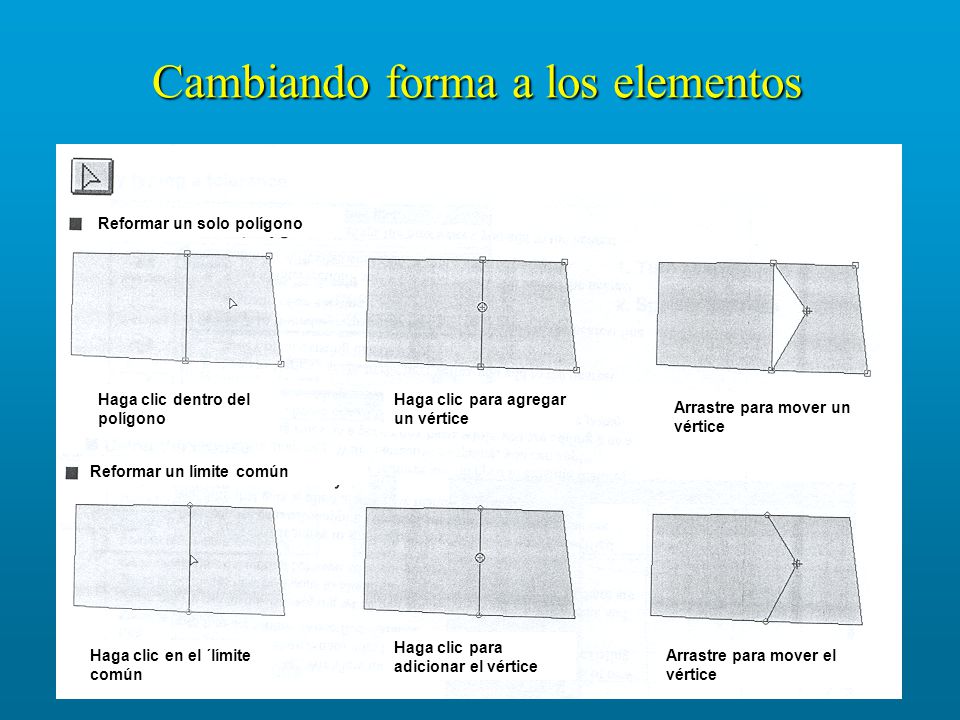

9 Cambiando forma a los elementos Reformar un solo polígono Reformar un límite común Haga clic dentro del polígono Haga clic para agregar un vértice Arrastre para mover un vértice Haga clic en el ´límite común Haga clic para adicionar el vértice Arrastre para mover el vértice

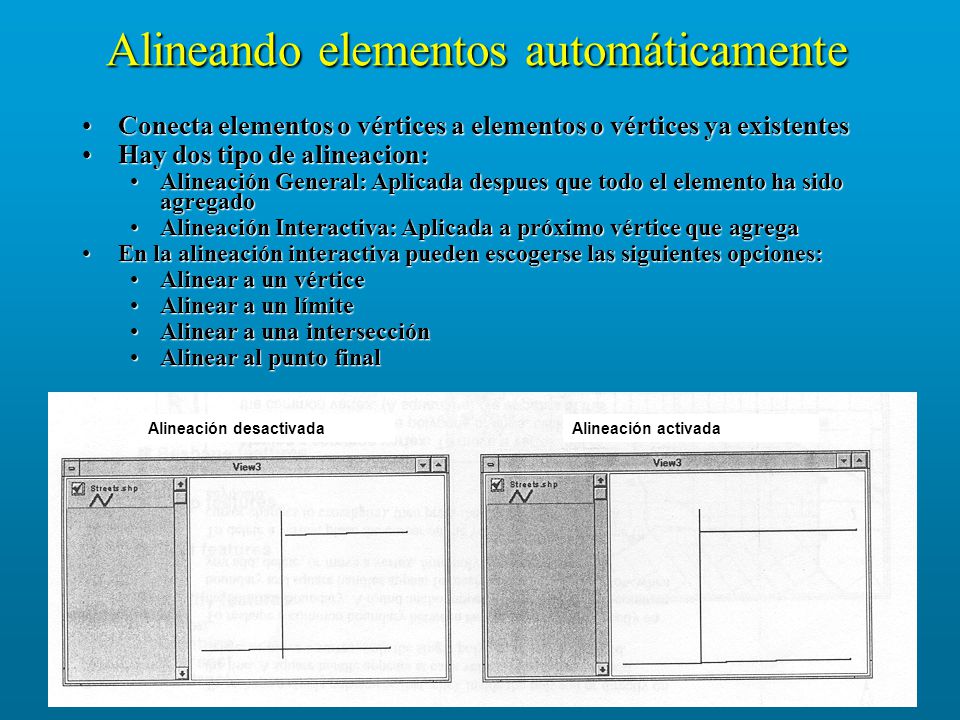

10 Alineando elementos automáticamente Alineación desactivadaAlineación activada Conecta elementos o vértices a elementos o vértices ya existentesConecta elementos o vértices a elementos o vértices ya existentes Hay dos tipo de alineacion:Hay dos tipo de alineacion: Alineación General: Aplicada despues que todo el elemento ha sido agregadoAlineación General: Aplicada despues que todo el elemento ha sido agregado Alineación Interactiva: Aplicada a próximo vértice que agregaAlineación Interactiva: Aplicada a próximo vértice que agrega En la alineación interactiva pueden escogerse las siguientes opciones:En la alineación interactiva pueden escogerse las siguientes opciones: Alinear a un vérticeAlinear a un vértice Alinear a un límiteAlinear a un límite Alinear a una intersecciónAlinear a una intersección Alinear al punto finalAlinear al punto final

11 Fijando la tolerancia de la Alineación Tecleando una toleracia Utilizando el ratón 1.Active la Alineación 2.Especifique una distancia (Haga clic con el botón derecho del ratón Arrastre un círculo

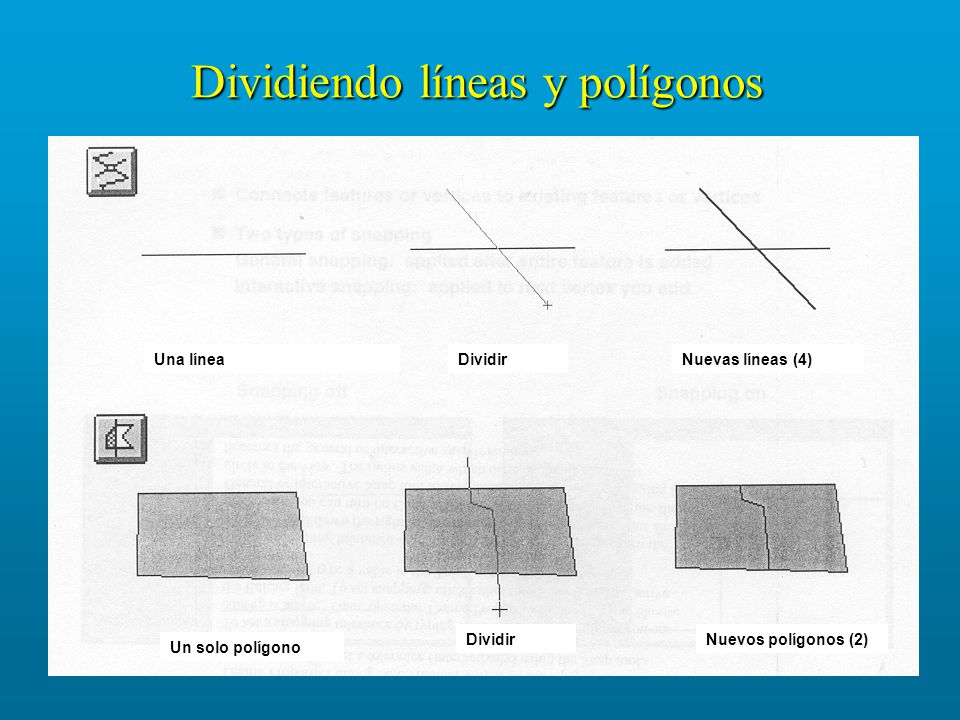

12 Dividiendo líneas y polígonos Una líneaNuevas líneas (4) Un solo polígono Dividir Nuevos polígonos (2)

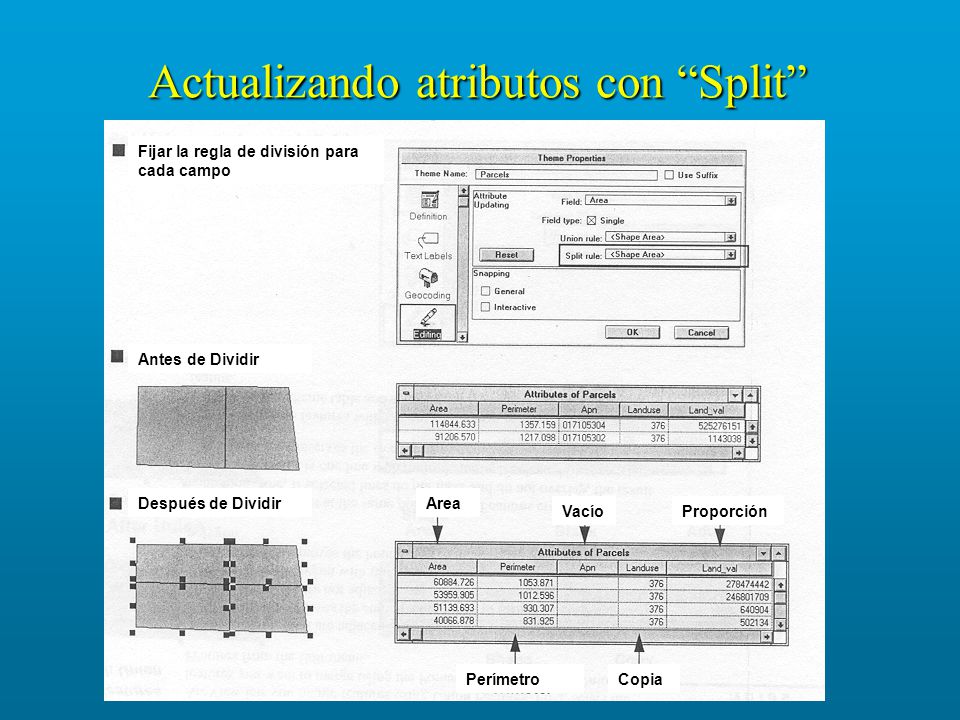

13 Actualizando atributos con “Split” Fijar la regla de división para cada campo Antes de Dividir Area Perímetro Después de Dividir VacíoProporción Copia

14 Fusionando Elementos con Unión Polígonos Adyacentes 2 polígonos, 2 registros 1 polígono, 1 registro Polígonos No AdyacentesPolígonos Traslapados 2 polígonos, 2 registros 1 polígono, 1 registro

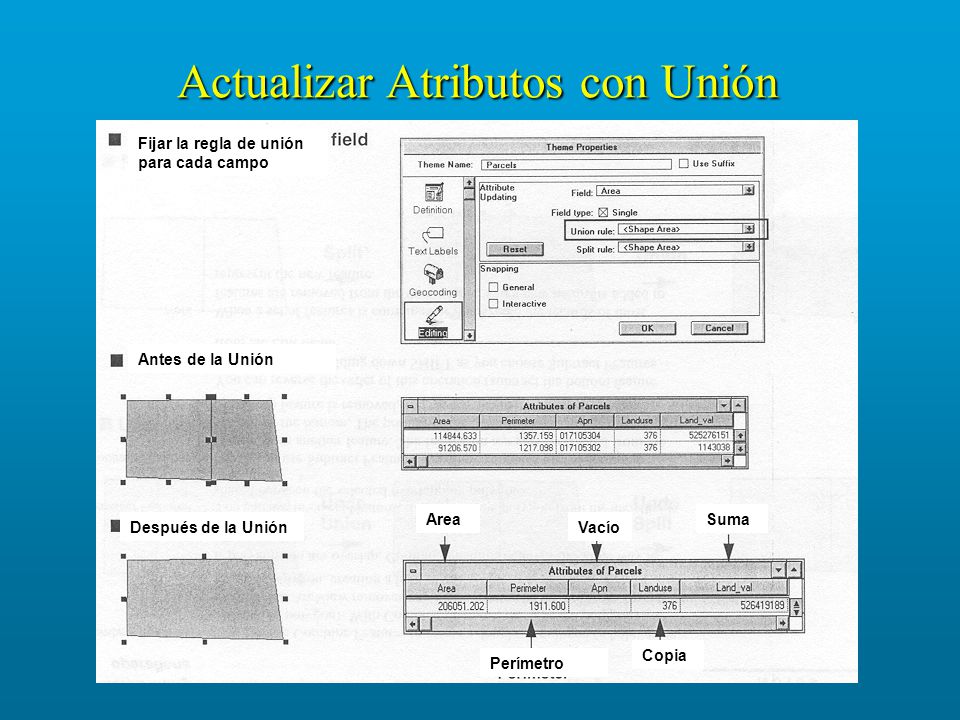

15 Actualizar Atributos con Unión Fijar la regla de unión para cada campo Antes de la Unión Después de la Unión Area Perímetro Vacío Suma Copia

16 Más Operaciones de Edición Sustraer (crea un polígon tipo dona) (encima) (abajo) Intersectar Combinar

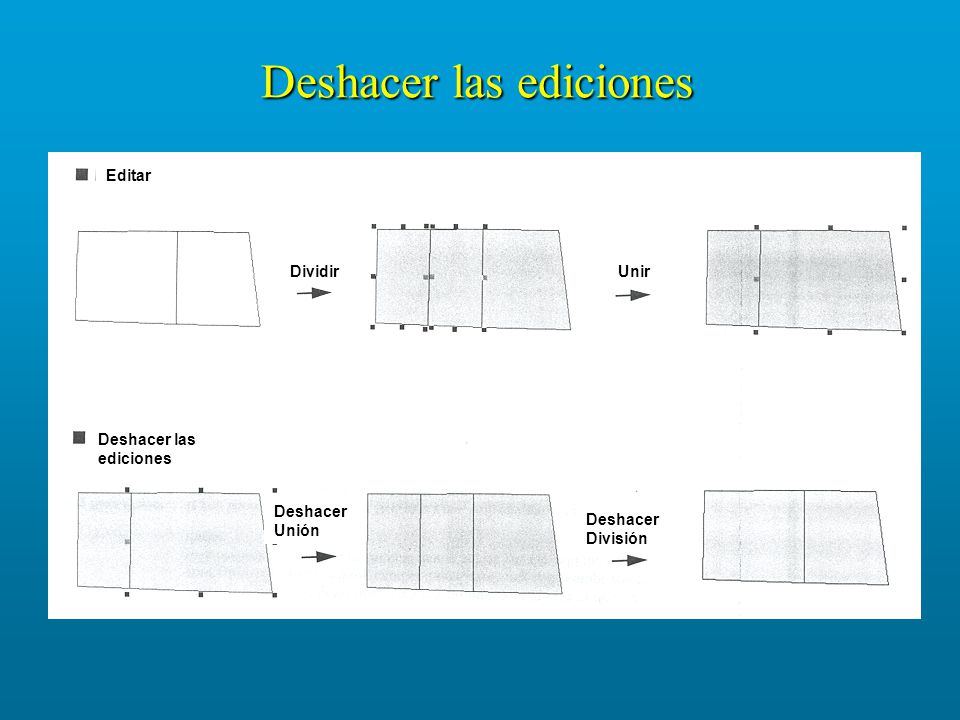

17 Deshacer las ediciones Editar Dividir Deshacer las ediciones Unir Deshacer Unión Deshacer División
