1 PROCESADORES Clase Teórica N°4 Memorias, Periféricos y Mapa de memoria

2 Agenda Periféricos de un procesador o Definición o Ejemplos Comunicaciones Sensores Actuadores Mapa de memoria Sobre el laboratorio

3 Arquitectura general de un sistema de cómputo MEMORIA Programas – Datos - Pilas PERIFÉRICOS Sensores – Actuadores Comunicaciones Bus de direcciones Bus de datos Bus de control RW CS CE OE

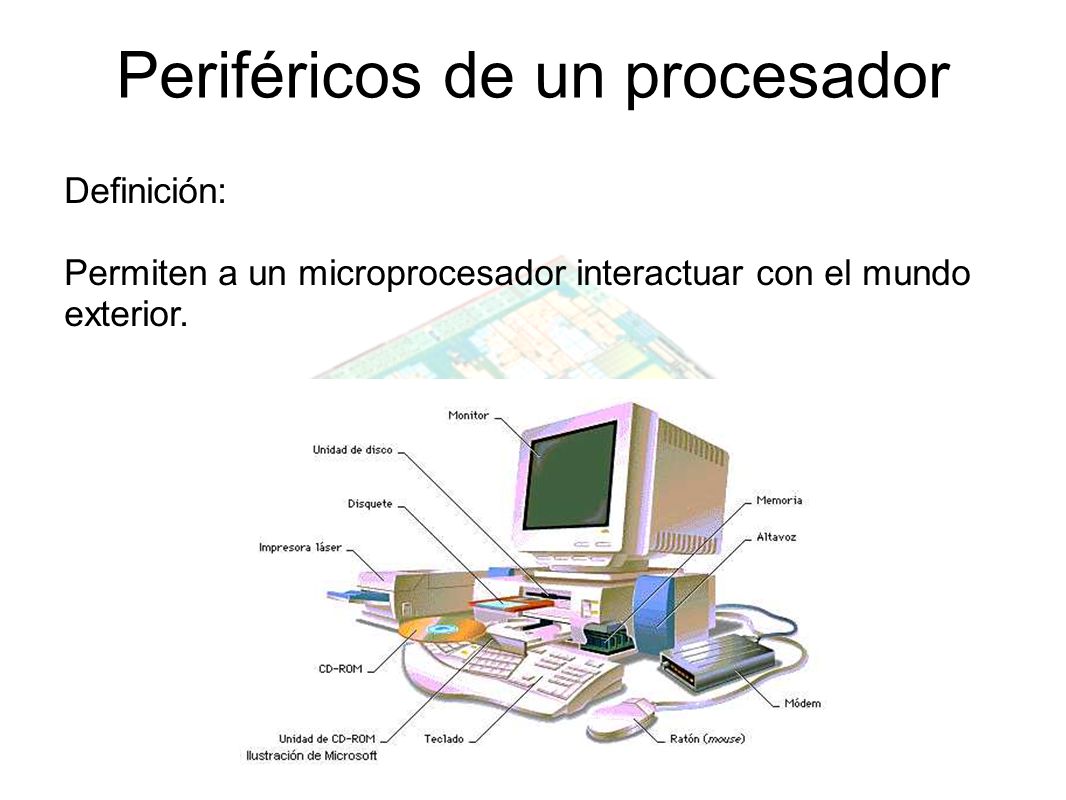

4 Periféricos de un procesador Definición: Permiten a un microprocesador interactuar con el mundo exterior.

5 Tipos de Periféricos Comunicaciones o Serial RS-232 Ethernet o Paralelo PCI ATA Sensores o Analógicos Sensores CA/D o Digitales GPIO Interruptores Actuadores o Interfaces. o CD/A Controlador Procesador Interfaz Conversor Procesador Sensor Conversor Procesador Interfaz

6 RS-232 Controlador Procesador Interfaz Velocidades de transmisión baudios

7 RS-232

8 SPI (Serial Peripheral Interface) Controlador Procesador Interfaz

9 SPI (Serial Peripheral Interface) Memoria SPI de 64 Mb Conector de expansión SPI (4 periféricos)

10 Ethernet Controlador Procesador Interfaz

11 Ethernet

12 Memoria (Definición) Permiten a un microprocesador almacenar información: programas, datos, pilas, etc. Diagrama general de una memoria

13 Memorias (Clasificación) Volátiles No Volátiles Memorias Reprogramables Solo lectura Dinámicas Estáticas

14 Memoria EPROM Tipo: No volátil - Reprogramable Baja densidad Muy Baja velocidad para borrado, escritura y lectura Lectura Aleatoria

15 Memoria EPROM (Ciclo de lectura)

16 Memoria Flash (NOR) Tipo: No volátil - Reprogramable Baja densidad Baja velocidad para borrado y escritura. Alta velocidad para lectura Lectura Aleatoria

17 Memoria Flash (NOR)

18 Ciclo de Borrado Ciclo de Escritura

19 Memoria Flash (NOR) Fabricante: Intel JS28F128J3D 16-Mbit x 8 Tacceso: 75 ns Empaquetado: TSOP-56

20 Memoria Flash (NAND) Tipo: No volátil - Reprogramable Alta densidad Alta velocidad para borrado, lectura y escritura Lectura Secuencial

21 Memoria SRAM Tipo: Volátil - Estática Media densidad Alta velocidad para borrado, lectura y escritura Lectura Aleatoria Protocolo asincróno

22 Memoria SRAM Tipo: Volátil - Estática

23 Memoria DRAM Asíncrona Tipo: Volátil - Dinámica Baja velocidad de trabajo. Lectura Aleatoria Protocolo asincróno Requiere rutina de refresco

24 Memoria DRAM Síncrona Tipo: Volátil - Dinámica

25 Memoria DRAM Síncrona Fabricante: Micron MT47H32M16BM (32-MB x 16)x 2 Ftrabajo:133MHz Empaquetado: TSOP-56

26 Memoria Multiport RAM Tipo: Volátil - Estática

27 Memoria Multiport RAM Tipo: Volátil - Estática

28 Memoria Multiport RAM Spartan 3A DSP XC3SD1800A: 84 Bloques de 18Kb

29 Arquitectura general de un sistema de cómputo MEMORIA Programas – Datos - Pilas PERIFÉRICOS Sensores – Actuadores Comunicaciones Bus de direcciones Bus de datos Bus de control RW CS CE OE

30 Mapa de Memoria Existe un espacio limitado de memoria "direccionable" en los procesadores. En este mapa se encuentran las secciones de los diferentes periféricos y memorias del sistema. Para manejo de rangos de memoria mas grandes se emplean técnicas como la memoria virtual.

31 Mapa de Memoria (Ejemplo) PIC16F627A

32 Mapa de Memoria (Ejemplo) 80C167

33 Mapa de Memoria (Ejercicio) Configurar el módulo USART de un PIC16F627A para realizar transmisiones síncronas con base en un reloj de 4MHz a baudios. Registros a tener en cuenta: TXSTA RCSTA SPBRG

34 Implementación Física (árbitro) MEMORIA Programas – Datos - Pilas PERIFÉRICOS Sensores – Actuadores Comunicaciones Bus de direcciones Bus de datos Bus de control RW CS CE OE

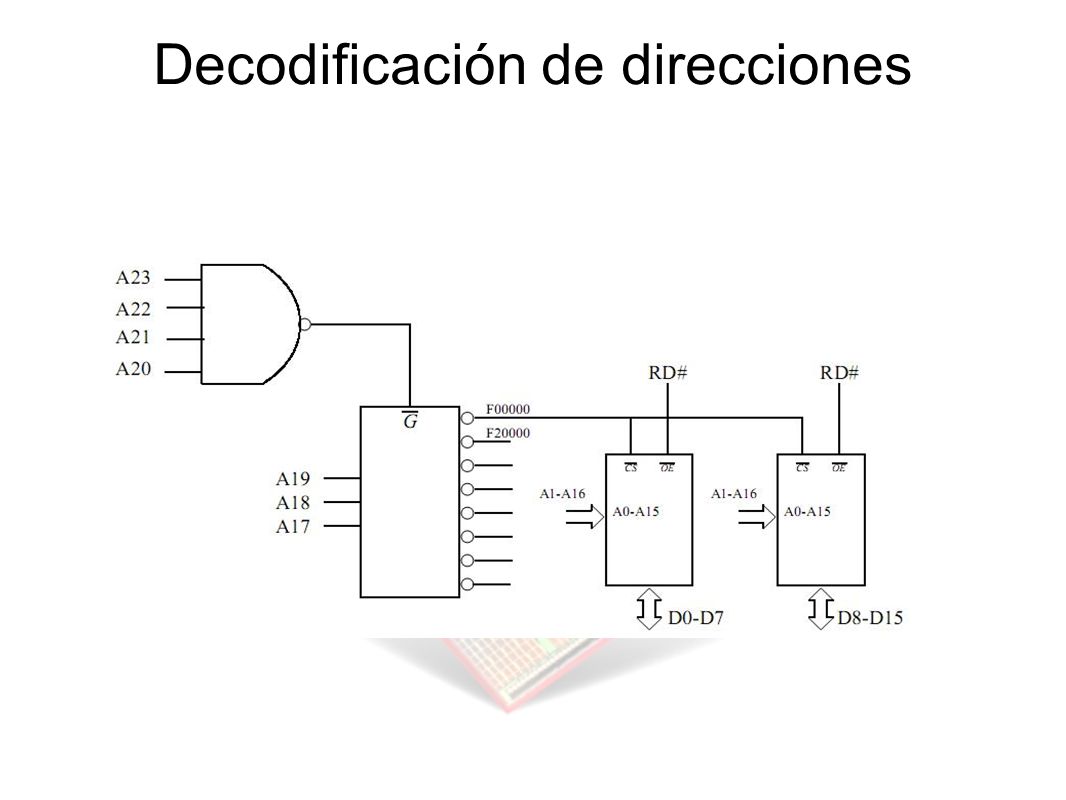

35 Decodificación de direcciones

36

37 Laboratorio Escribir un programa para el procesador de Pardo-Boluda que permita visualizar los números de la serie de Fibonacci en los leds de la tarjeta. F(n)=F(n-1)+F(n-2) F(0)=0 F(1)=1
