1 Introducción a los MCU´s de Motorola
MCU 68HC812A4 Johan Carvajal G.

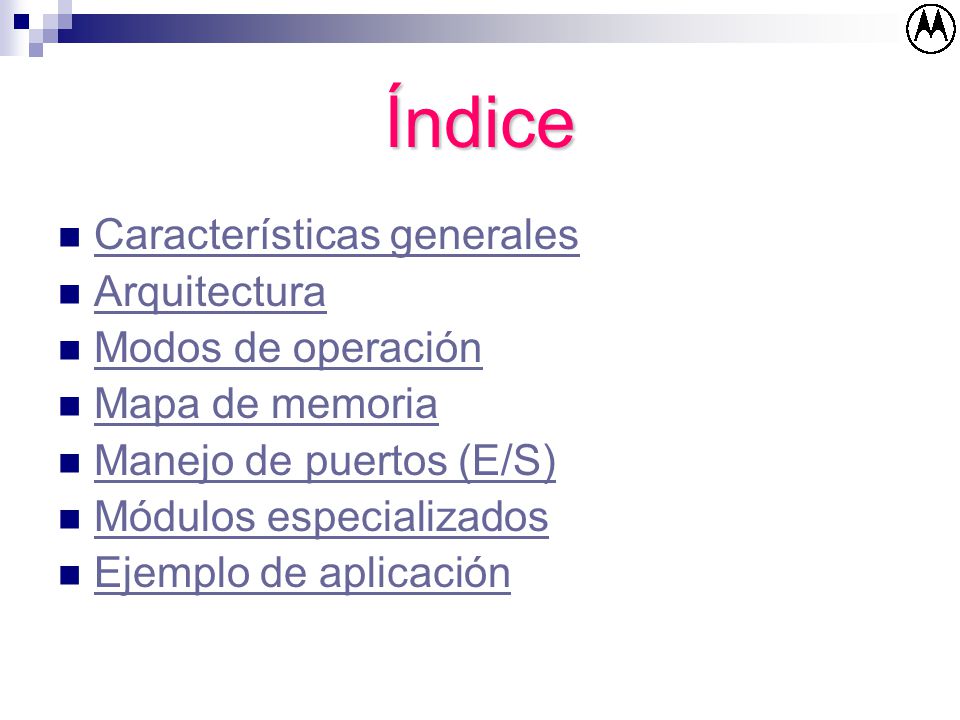

2 Índice Características generales Arquitectura Modos de operación
Mapa de memoria Manejo de puertos (E/S) Módulos especializados Ejemplo de aplicación

3 Características generales
Alta velocidad y bajo consumo, con modo de ahorro de energía 1 kbyte de RAM + 4 Kbyte de EEPROM Arquitectura Harvard Timers de 16 bits Watchdog (COP) + Interrupción de tiempo real Clock monitor Dos interfases serie asíncronas 8 canales de 8 bits para convertidores analógico a digital Modo de operación expandidos para usar con memoria externa Índice

4 Arquitectura Diagrama interno del Microcontrolador

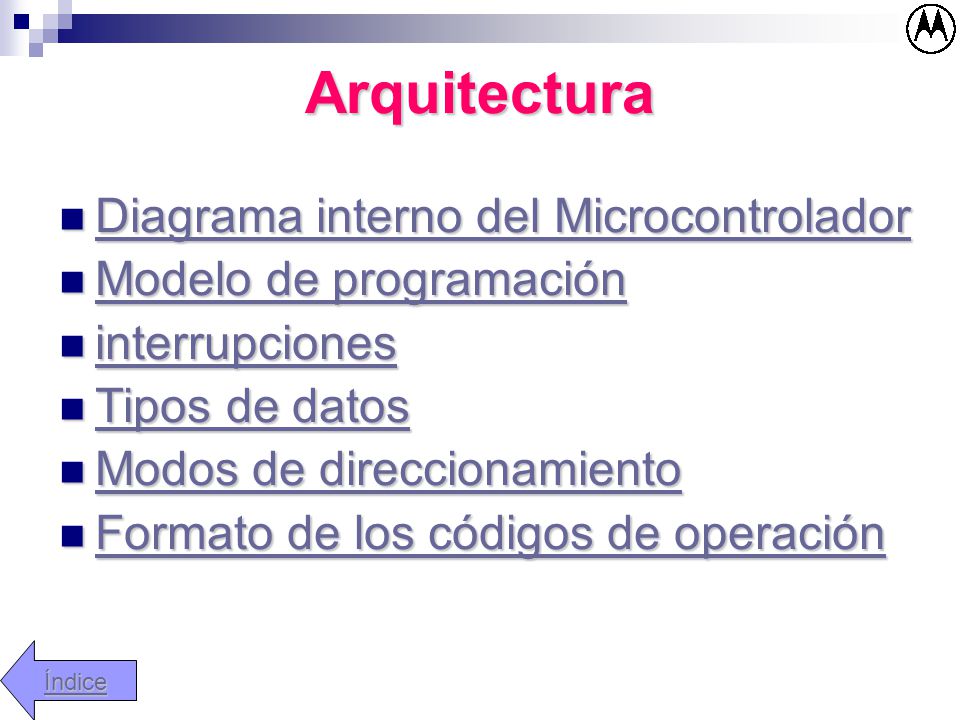

Modelo de programación interrupciones Tipos de datos Modos de direccionamiento Formato de los códigos de operación Índice

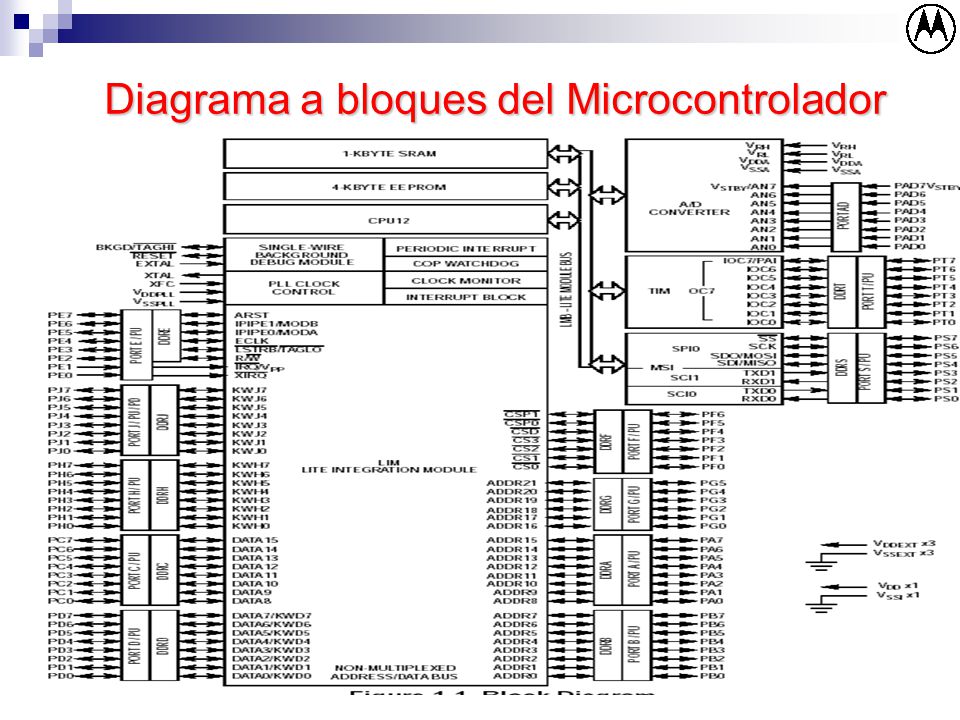

5 Diagrama a bloques del Microcontrolador

6 Modelo de programación

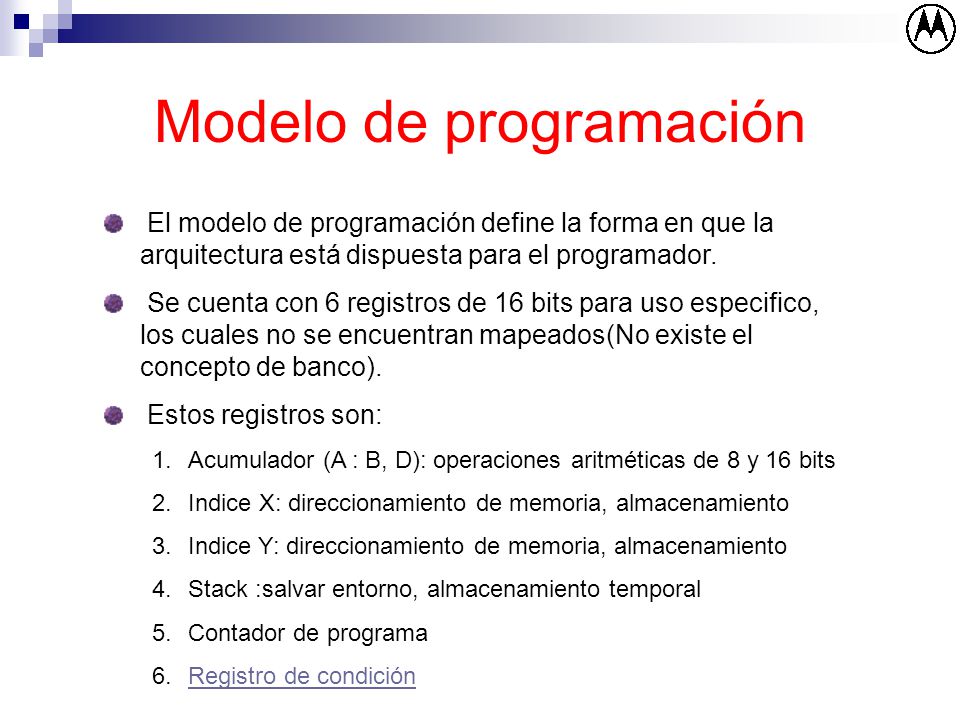

El modelo de programación define la forma en que la arquitectura está dispuesta para el programador. Se cuenta con 6 registros de 16 bits para uso especifico, los cuales no se encuentran mapeados(No existe el concepto de banco). Estos registros son: Acumulador (A : B, D): operaciones aritméticas de 8 y 16 bits Indice X: direccionamiento de memoria, almacenamiento Indice Y: direccionamiento de memoria, almacenamiento Stack :salvar entorno, almacenamiento temporal Contador de programa Registro de condición

7 atrás Registro de condición

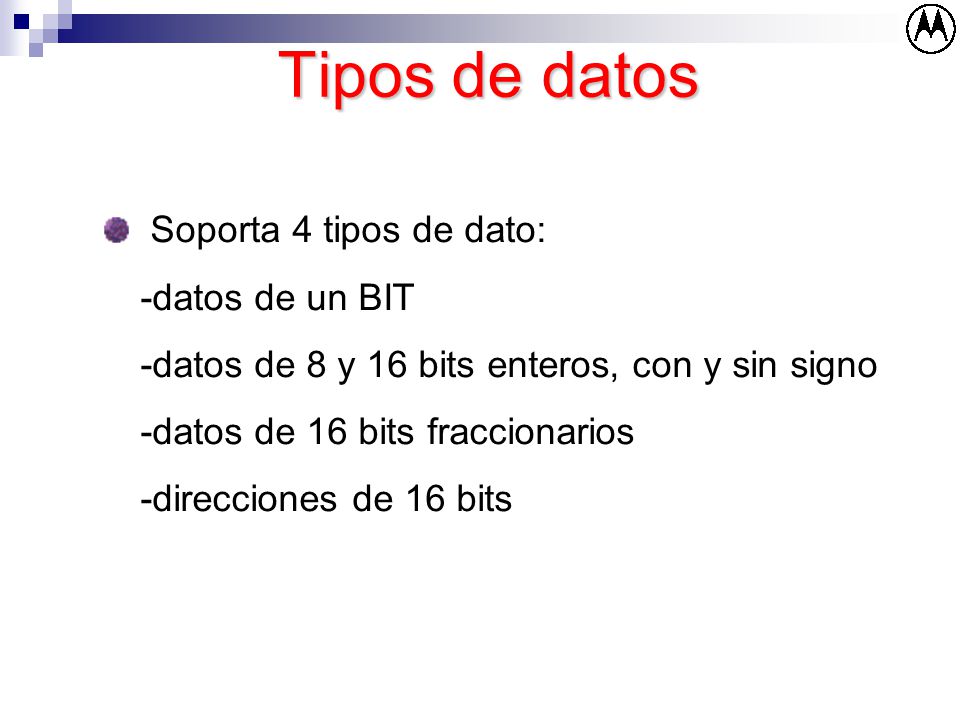

8 Tipos de datos Soporta 4 tipos de dato: -datos de un BIT
-datos de 8 y 16 bits enteros, con y sin signo -datos de 16 bits fraccionarios -direcciones de 16 bits

9 Manejo de interrupciones
El sistema posee 16 fuentes de interrupción 6 interrupciones NO enmascarables -Power on reset (POR) -Clock monitor reset -COP -UIT -Interrupción por software (SWI) -interrupción externa (XIRQ) Servicio de interrupción para las 10 restantes Manejo de la interrupciones a través del INTCR

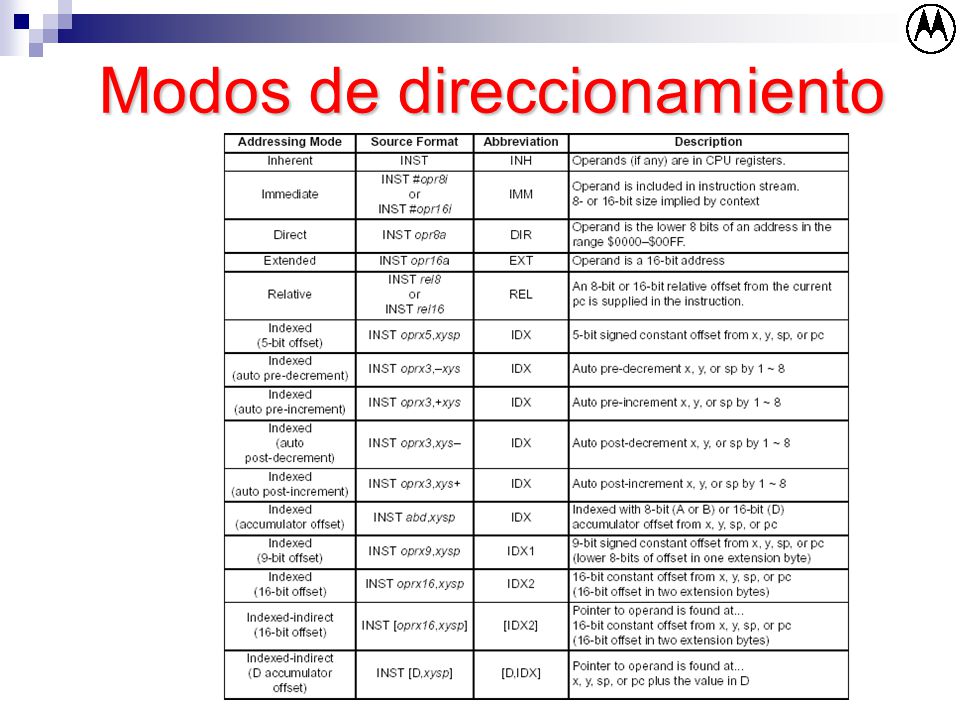

10 Modos de direccionamiento

11 Formato de los códigos de operación

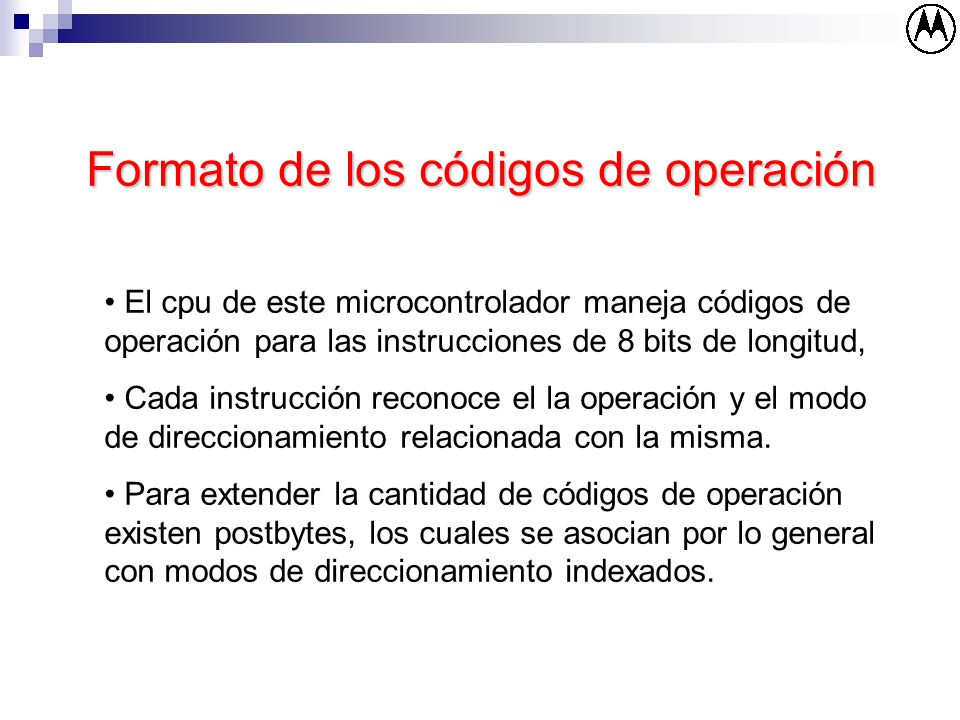

El cpu de este microcontrolador maneja códigos de operación para las instrucciones de 8 bits de longitud, Cada instrucción reconoce el la operación y el modo de direccionamiento relacionada con la misma. Para extender la cantidad de códigos de operación existen postbytes, los cuales se asocian por lo general con modos de direccionamiento indexados.

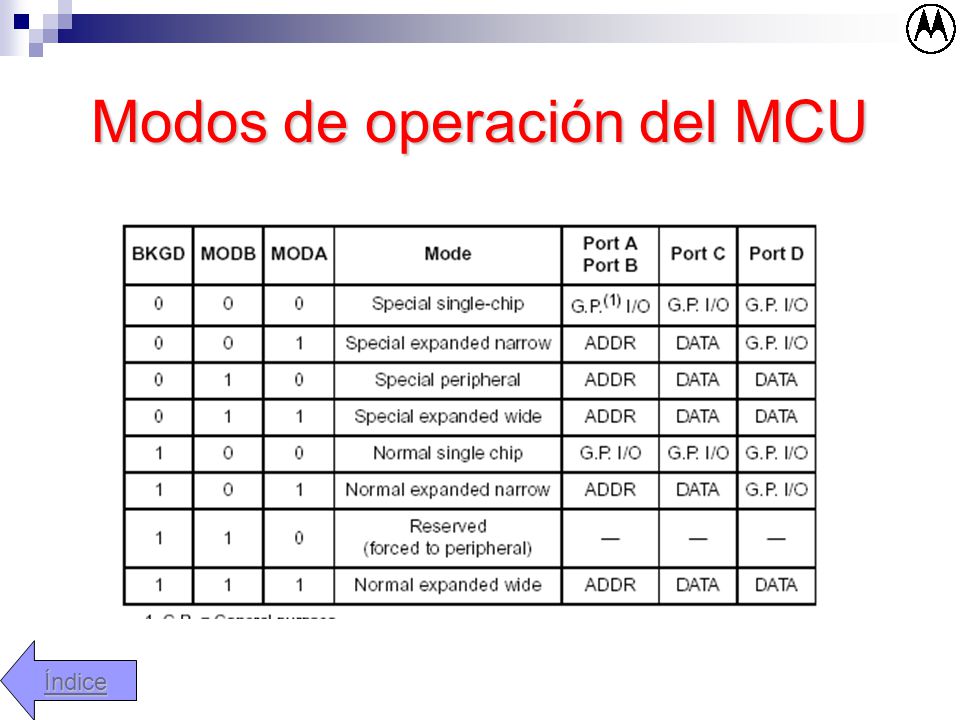

12 Modos de operación del MCU
Índice

13 Mapa de memoria Índice Índice

14 Manejo de puertos (E/S)

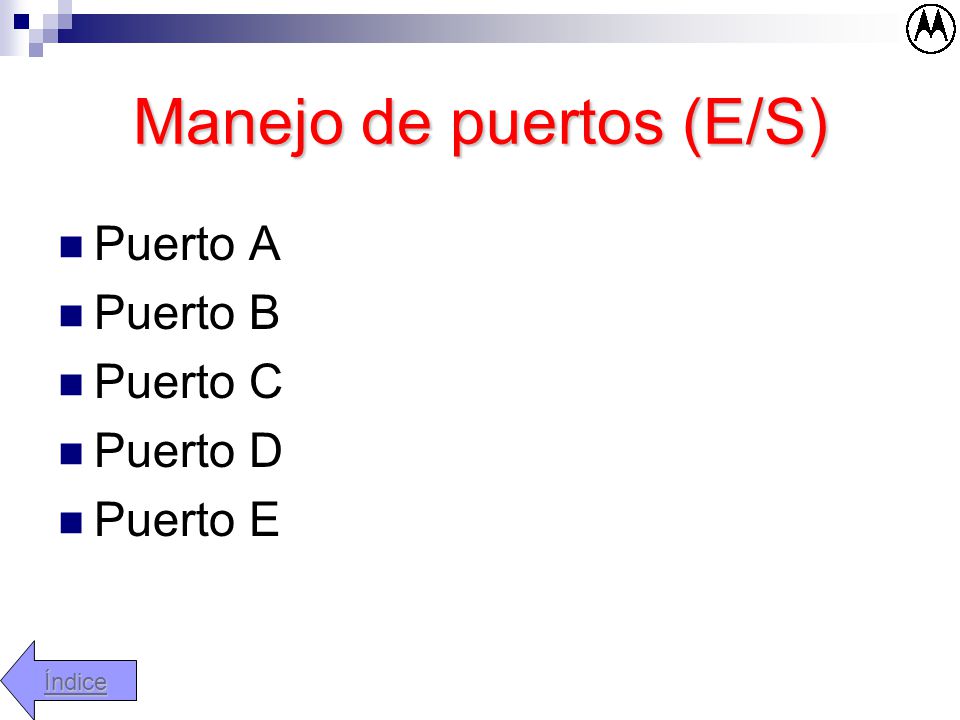

Puerto A Puerto B Puerto C Puerto D Puerto E Índice

15 Módulos especializados
Expansión de memoria Reloj Timers Interfase de comunicación serial (SCI) Interfase de comunicación periférica (SPI) Convertidor analógico a Digital (ATD) Índice

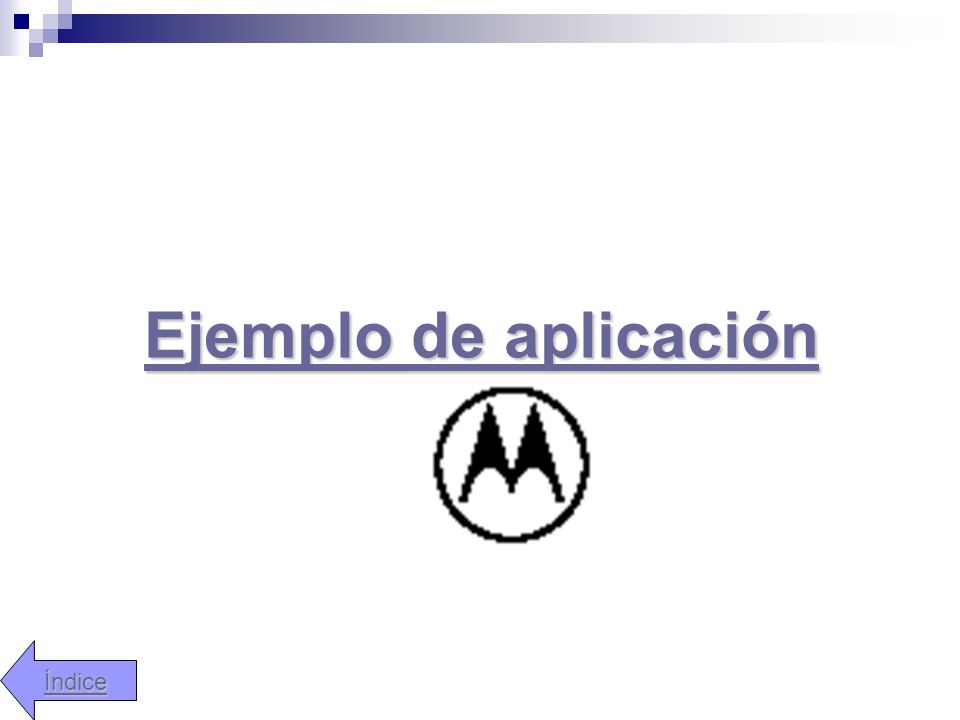

16 Ejemplo de aplicación Índice
