HARDWARE CONCEPTOS GENERALES

Presentación del tema: "HARDWARE CONCEPTOS GENERALES"— Transcripción de la presentación:

1 HARDWARE.......... CONCEPTOS GENERALES
UNIDAD V HARDWARE CONCEPTOS GENERALES

2 H/W en Mac OS X Mac OS X soporta gran variedad de dispositivos.
También incluyen diferentes aplicaciones para interactuar y manejar la conectividad de los dispositivos. Cada dispositivo esta definido por: La conexión al bus. La clase de dispositivo.

3 Bus El Hardware de tu Mac está conectado a través de buses.
Los buses permiten la conexión entre periféricos.

4 USB 1.0 / 2.0 Universal Serial Bus, es una interfaz para dispositivos externos. Se pueden conectar y desconectar en “caliente” USB 1.0/1.1 es la versión original, transmite a 12Mbit/s USB 2.0 transmite a 480Mbit/s 3 tipos de velocidades: Máxima 480Mbit/s Rápida 12Mbit/s Baja 1.5Mbit/s

5 FireWire 400/800 Actualmente todas las Mac vienen con uno o más puertos FireWire 400(IEEE 1394a) incorporados. Transmiten a velocidades desde 400Mbit/s hasta 800Mbit/s Proveen mayor energía a los dispositivos, 30 V y 1.5A. Ideal para transmisión de datos en grandes cantidades (audio, vídeo). Tipos: 4-pin: no necesitan un dispositivo de poder (cámaras digitales.) Firewire 400 Mbit/s: conectores 6-pin. Firewire 800 Mbit/s: conectores 9-pin.

6 Bluetooth Es un protocolo de conexión de corto alcance.
Utilizado en computadores personales, portátiles, PDA, teléfonos móviles, cámaras, impresoras, etc. Utiliza una frecuencia global de 2.4Ghz. Bluetooth utiliza radio frecuencia para transmitir los datos. Tiene un alcance máximo de 10m.

7 Otros tipos de Buses de Datos
PCI - PCIx Son tarjetas de expansión que son instaladas dentro del computador antes de que esta se encendida. Pueden ser utilizadas para conectar buses USB/FireWire extras. PCI soporta una velocidad de bus de datos de 66 Mhz, PCIx 133 Mhz AGP Diseñados especialmente para tarjetas de video de alta resolución. Tienen una velocidad de transmisión superior a la de los puertos PCI (533Mhz)

8 Otros tipos de Buses de Datos
PC Cards Conocidas como tarjetas PCMCIA, utilizadas en dispositivos portátiles. ATA - Serial ATA Utilizado para conectar dispositivos de almacenamiento Los dispositivos Serial ATA transmiten a una velocidad mayor a los buses ATA, 1.5Gbit/s SCSI Es un bus de alta velocidad para dispositivos de almacenamiento. Son costosos en comparación a los dispositivos ATA.

9 Clases de Dispositivos
Mac OS X agrupa los dispositivos en clases o tipos, para determinar su interacción y funcionalidad.

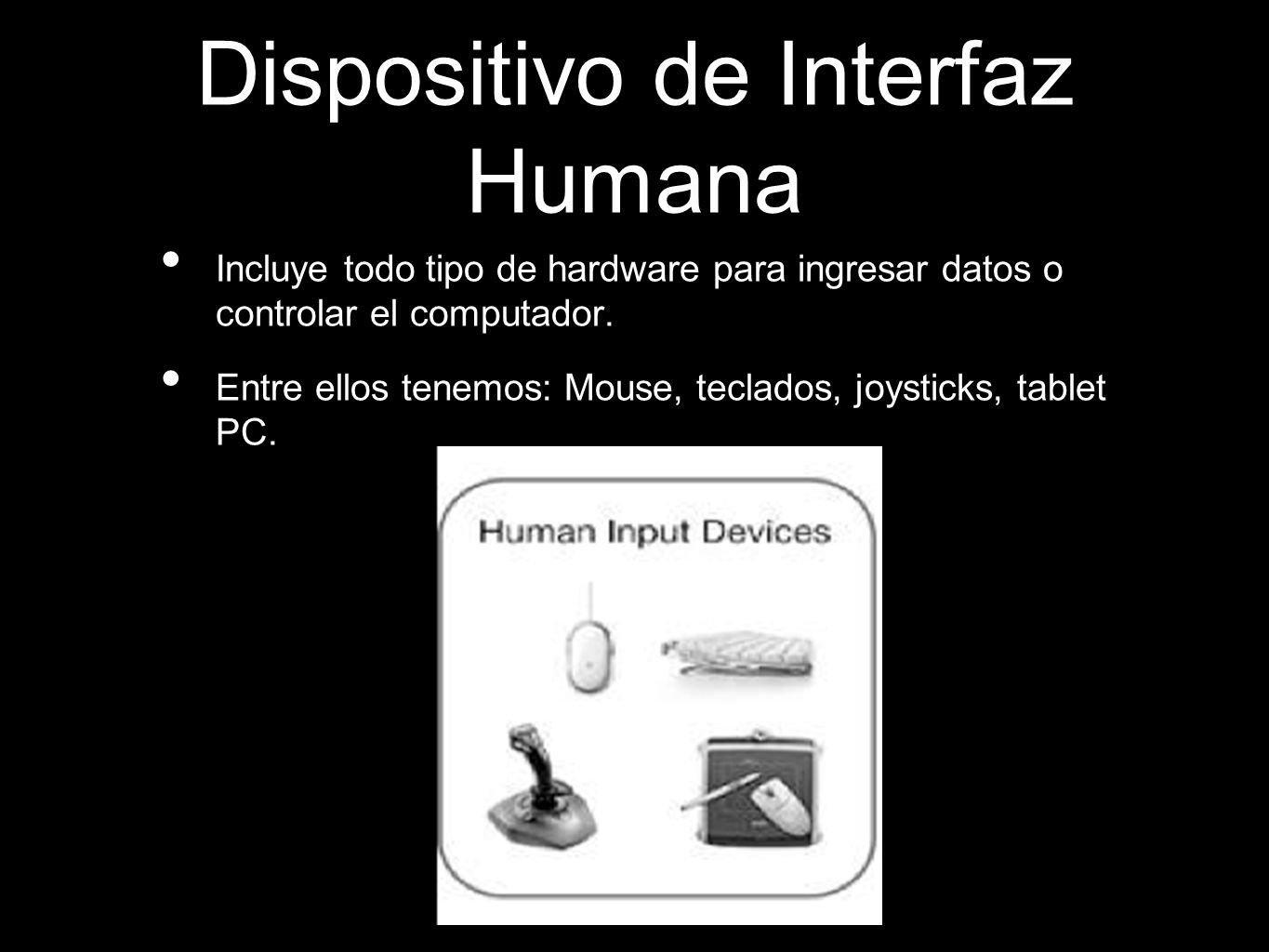

10 Dispositivo de Interfaz Humana
Incluye todo tipo de hardware para ingresar datos o controlar el computador. Entre ellos tenemos: Mouse, teclados, joysticks, tablet PC.

11 Cámaras y Scanners Mac OS X posee un Framework para la captura de imágenes, al momento de conectar una cámara o scanner el sistema ejecuta la aplicación apropiada para manejar el dispositivo.

12 Dispositivos de Almacenamiento
Mac OS X soporta una amplia variedad de dispositivos de almacenamiento, desde discos SCSI hasta discos USB externos.

13 Impresoras Mac OS X incluye una poderosa arquitectura que provee un amplio soporte para muchos tipos de impresoras. En muchos casos solamente se debe conectar la impresora y no existe la necesidad de realizar ninguna configuración extra.

14 Entendiendo el Proceso de Impresión
Mac OS X utiliza una interfaz entre el modo gráfico y la plataforma de impresión CUPS (Common Unix Printing System) El proceso convierte el archivo a un formato que la impresora entiende (Archivo PDF Spool). El servicio CUPS está funcionando en el puerto 631.

15 Resolución de Problemas
Cuando nuestra Mac no enciende. 1 Beep - Memoria RAM no instalada. 2 Beeps - Memoria RAM incompatible 3 Beeps - Memoria defectuosa. 4 Beeps - Imagen de inicio defectuosa en BootROM 5 Beeps - El procesador es inutilizable. Se ha encontrado el BootX No se ha encontrado BootX Buscando servidor de inicio en la Red No se encuentra el sistema operativo
