Hardware del PC (Memoria)

Presentación del tema: "Hardware del PC (Memoria)"— Transcripción de la presentación:

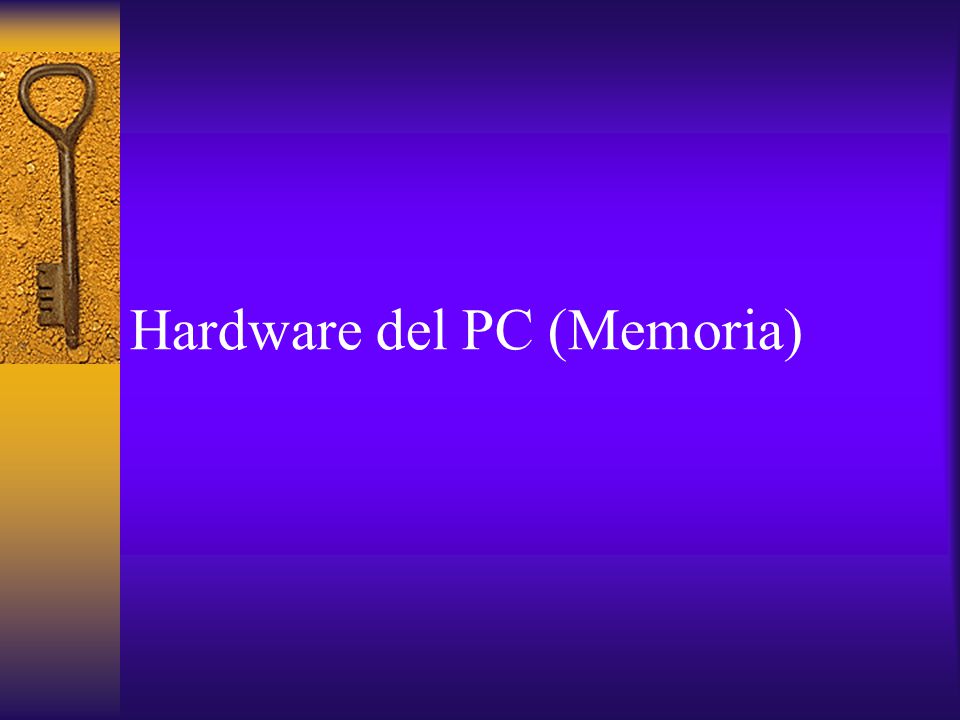

1 Hardware del PC (Memoria)

2 Memorias Cuando hablamos de Memoria de un sistema nos referimos a la memoria principal o central. Otros tipos de memorias: registros de la CPU, Caché, memorias auxiliares. Es el dispositivo del que se sirve el ordenador para almacenar datos y programas en ejecución Basicamente permite dos operaciones: lectura y escritura Pueden establecerse varias clasificaciones para los tipos de memorias.

3 Memorias CARACTERÍSTICAS CLASIFICACIONES MEMORIA RAM MEMORIA ROM
OTROS TIPOS DE MEMORIA DISEÑO DE LA MEMORIA Estructura Direccionamiento Formatos de memoria ESTUDIO PARTICULAR: Memoria Caché

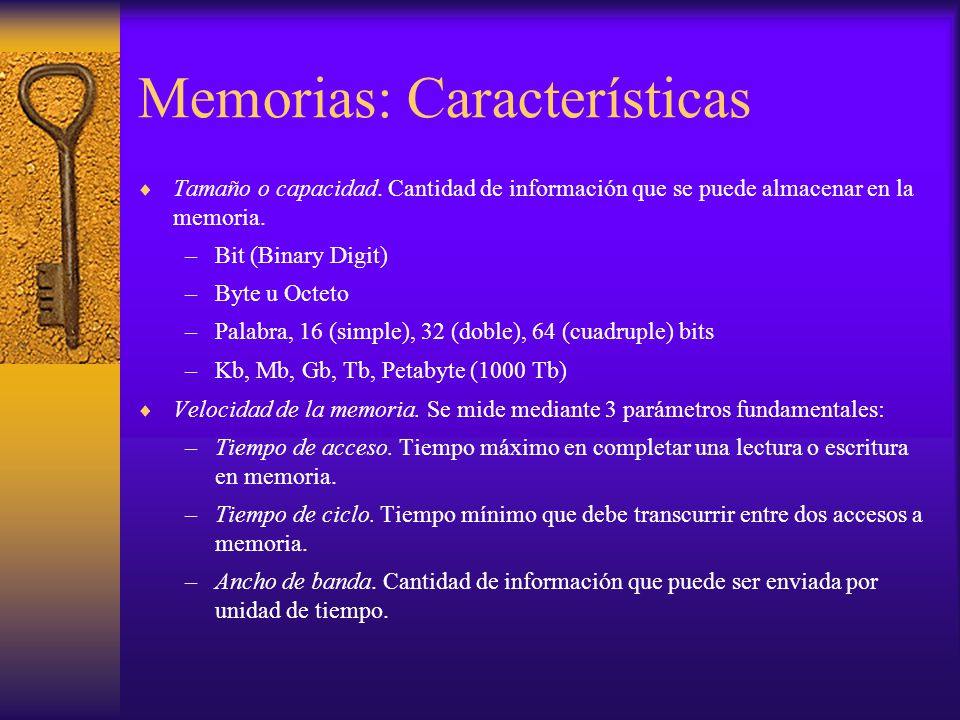

4 Memorias: Características
Tamaño o capacidad. Cantidad de información que se puede almacenar en la memoria. Bit (Binary Digit) Byte u Octeto Palabra, 16 (simple), 32 (doble), 64 (cuadruple) bits Kb, Mb, Gb, Tb, Petabyte (1000 Tb) Velocidad de la memoria. Se mide mediante 3 parámetros fundamentales: Tiempo de acceso. Tiempo máximo en completar una lectura o escritura en memoria. Tiempo de ciclo. Tiempo mínimo que debe transcurrir entre dos accesos a memoria. Ancho de banda. Cantidad de información que puede ser enviada por unidad de tiempo.

5 Memorias: Características
Duración de la información. Es el tiempo que la información se mantiene válida en el soporte Memoria duradera. La información se mantiene hasta que es sustituida por el usuario (discos mágneticos, ópticos…) “ volátil. La información se pierde cuando se elimina la alimentación (RAM) Memoria con refresco. Es necesario realizar operaciones de refresco de la información. Memoria con lectura destructiva. Mem. Permanente. Contienen siempre la misma información, no pueden borrarse (ROM) Cantidad de información a la que se accede.

6 Memorias CARACTERÍSTICAS CLASIFICACIONES MEMORIA RAM MEMORIA ROM
OTROS TIPOS DE MEMORIA DISEÑO DE LA MEMORIA Estructura Direccionamiento Formatos de memoria ESTUDIO PARTICULAR: Memoria Caché

7 Memorias: Clasificaciones
Según sus componentes. Memorias de ferritas. Estaban formadas por “anillos de ferrita”, tomaban 0 o 1 como una orientacion mágnita según el sentido de circulación de la corriente. Memorias de capa fina u hilo. Sustituyeron a las anteriores. Estaban formadas por finos hilos formando mallas separadas por un aislante. En el punto de union de los hilos se almacenaba un bit. Memorias de semiconductores. Basadas en transistores. Según los procesos que permite realizar. Lectura/Escritura. Dentro de esta categoria podemos situar las memorias RAM (Random Access Memory), los registros del procesador y las memorias auxiliares.

8 Memorias: Clasificaciones
Sólo lectura. Las memoria de sólo lectura son las ROM (Read Only Memory) Memorias PROM Memorias EPROM Memorias EEPROM Memoria Flash. Es un tipo de ROM programable por software, sólo tiene un transistor por cada celda, al borrarla se hace en todos los transistores simultaneamente lo cual acelera el proceso. Otros tipos de memorias Registros de la CPU Internos de uso general Internos de uso espécifico (Program Counter, Intruction Register …)

9 Memorias CARACTERÍSTICAS CLASIFICACIONES MEMORIA RAM MEMORIA ROM
OTROS TIPOS DE MEMORIA DISEÑO DE LA MEMORIA Estructura Direccionamiento Formatos de memoria ESTUDIO PARTICULAR: Memoria Caché

10 Memorias: Memoria RAM Ramdom Access Memory o memoria de acceso aleatorio. Tipos: DRAM o RAM Dinámicas. Esta basada en condensadores (cada uno 1 bit) que actuan como baterias que se cargan y descargan. Necesitan regrabar la información almacenada, a este proceso se denomina ‘refresco’. SRAM o RAM estáticas. No están basadas en condensadores sino en biestables (flip-flop). Existe un biestable por cada bit, son más caras y pequeñas.

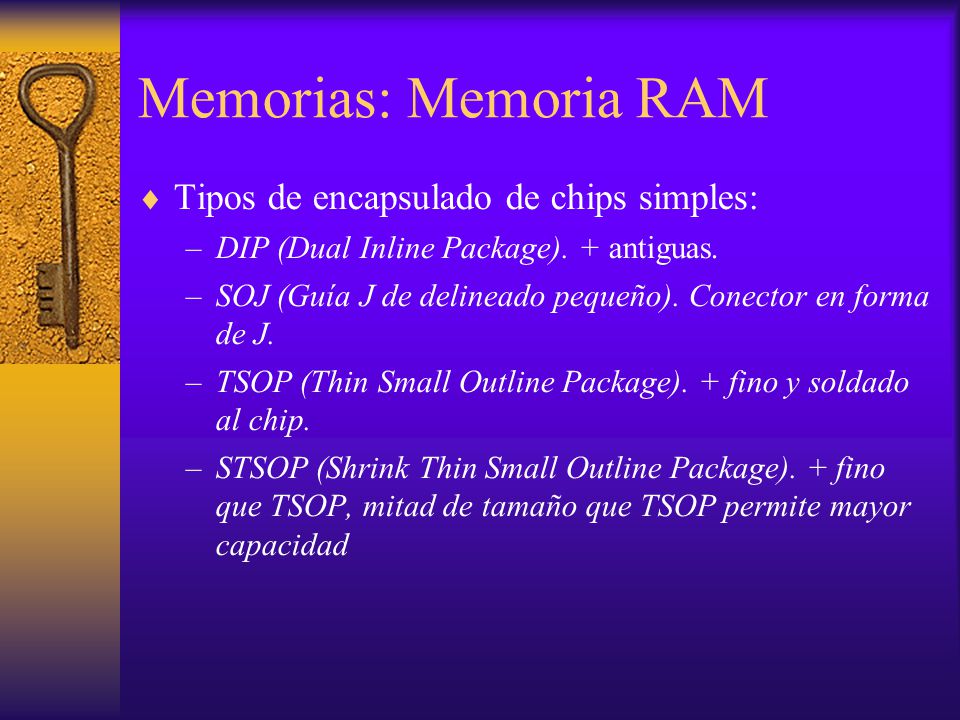

11 Memorias: Memoria RAM Tipos de encapsulado de chips simples:
DIP (Dual Inline Package). + antiguas. SOJ (Guía J de delineado pequeño). Conector en forma de J. TSOP (Thin Small Outline Package). + fino y soldado al chip. STSOP (Shrink Thin Small Outline Package). + fino que TSOP, mitad de tamaño que TSOP permite mayor capacidad

12 Memorias: Memoria RAM

13 Memorias: Memoria RAM La memoria no se adquiere en chip simples, sino en módulos de varios chips. Existen 3 tipos: SIMM (Módulo de memoria en línea sencillo). Tiene 72 contactos, 32 para bus de datos y 32 para direcciones. El resto son señales de control. Se utilizaba en sistemas 386 y 486. Para procesadores de 64 bits de ancho de datos, también se usaban utilizando modulos en parejas para completar los 64 bits. DIMM (Módulo de memoria en línea doble). Similares a las anteriores, aunque pueden disponer de 168 contactos en SDRAM y 184 en SDRAM DDR. Se empezaron a montar en placas TX de Intel y posteriores. Existen variantes como las SODIMM más reducidas y utilizadas en portátiles y agendas electrónicas.

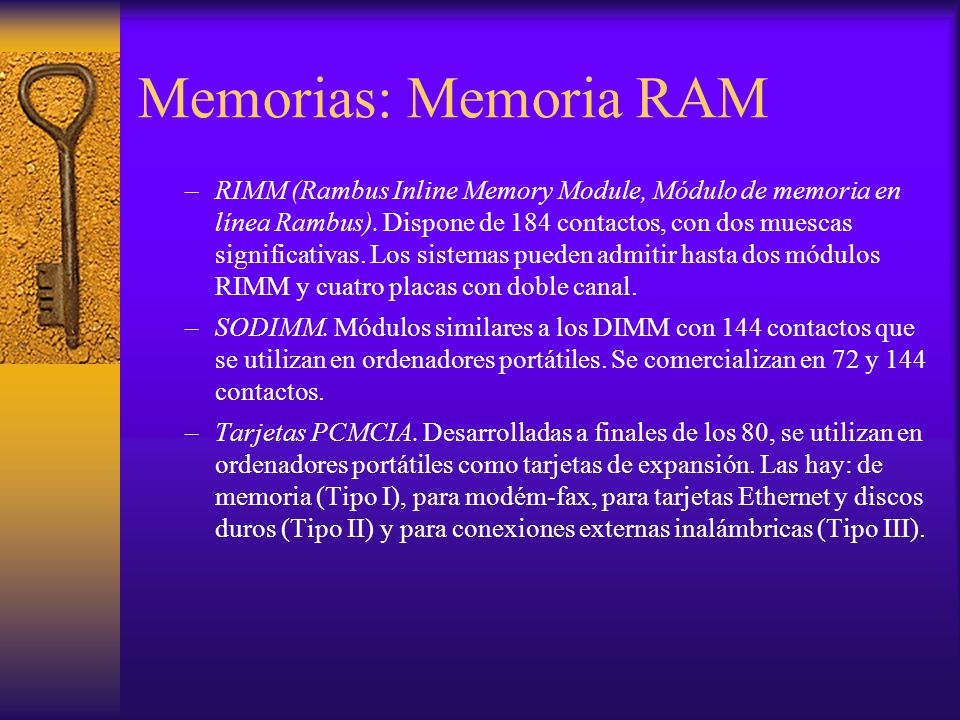

14 Memorias: Memoria RAM RIMM (Rambus Inline Memory Module, Módulo de memoria en línea Rambus). Dispone de 184 contactos, con dos muescas significativas. Los sistemas pueden admitir hasta dos módulos RIMM y cuatro placas con doble canal. SODIMM. Módulos similares a los DIMM con 144 contactos que se utilizan en ordenadores portátiles. Se comercializan en 72 y 144 contactos. Tarjetas PCMCIA. Desarrolladas a finales de los 80, se utilizan en ordenadores portátiles como tarjetas de expansión. Las hay: de memoria (Tipo I), para modém-fax, para tarjetas Ethernet y discos duros (Tipo II) y para conexiones externas inalámbricas (Tipo III).

15 Memorias: Memoria RAM

16 Memorias: Memoria RAM Por otro lado, la tecnología de fabricación de memorias RAM establece la siguiente clasificación: FPM (Fast Page Mode, modo de página rápido). Se basa en un acceso a la memoria en modo diccionario + rápido que DRAM. Se la más normal y se usaba en los primeros Pentium. EDO (Extended Data Out, Salida de datos extendida). Basada también en páginas de diccionario, pero mejora la anterior en que permite introducir nuevas palabras mientras lee posiciones actuales. Permite mover bloques de memoria completos en vez de palabras simples como la FPM. BEDO DRAM (Burst Extended Data Out Dynamic RAM, RAM dinámica de salida extendida por ráfagas). Permite un funcionamiento en modo ráfaga, reduciendo los tiempos de espera. Es el doble de rápida que una FPM y un 30-35% que una EDO.

17 Memorias: Memoria RAM SDRAM (Synchronous Dynamic RAM, RAM dinámica síncrona). Es totalmente diferente a las tecnologías anteriores. Su funcionamiento se basa una señal de reloj de sincronismo y no mediante señales de control. El reloj está sincronizado con el reloj interno del microprocesador lo que aumente considerablemente la velocidad. DDR SDRAM (Double Data Rate SDRAM, SDRAM de doble velocidad de transferencia). Fueron diseñados conjuntamente entre VIA y AMD para las placas con velocidad superior a 800 MHz. Permite duplicar el ancho de banda de las SDRAM. No son compatibles con SDRAM ya que utilizan 184 contactos frente a los 168 de los DIMM SDRAM. También aparece las SDRAM DDR –II con frecuencias de funcionamiento de 400 y 667 MHz y 200 contactos.

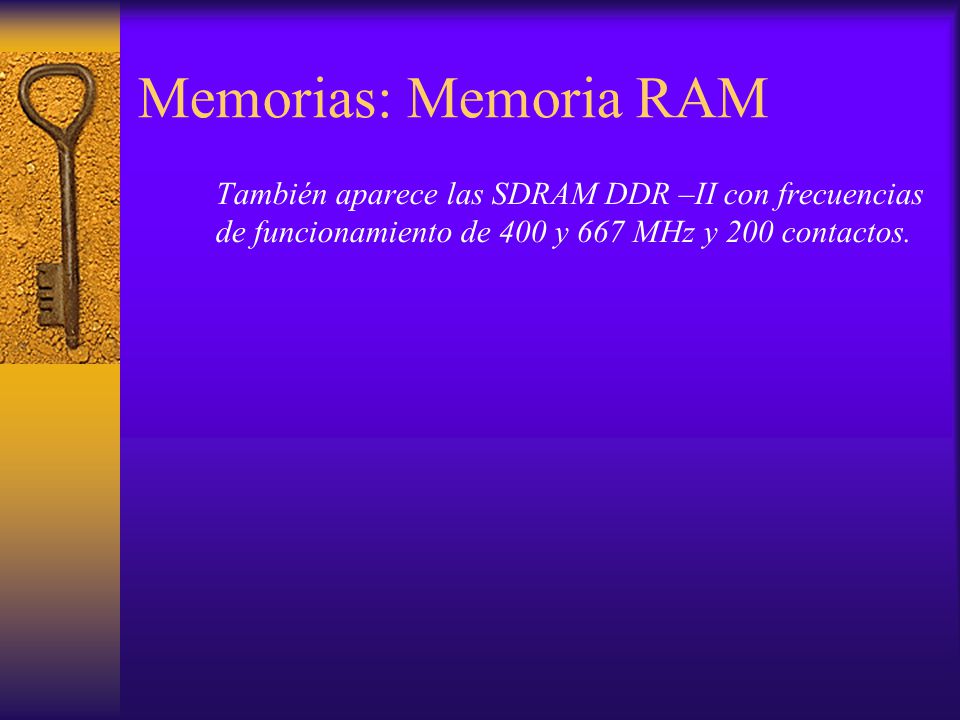

18 Memorias: Memoria RAM También aparece las SDRAM DDR –II con frecuencias de funcionamiento de 400 y 667 MHz y 200 contactos.
