1 ¿QUE ES APRENDER? “Aprender es darse cuenta de lo que ya sabías. Hacer es demostrar a los demás que lo sabes. Enseñar es recordarle a los demás que saben tanto como tú. Todos somos Aprendices, Hacedores y Profesores.” Richard Bach “El real viaje del descubrimiento consiste no en encontrar nuevos parajes, sino en verlos con nuevos ojos” Marcel Proust

2 CONTENIDO Servicio de energía eléctrica.
Prestadores de los servicios de energía. El derecho a la energía marco nacional e internacional. Mínimo Vital.

3 HISTORIA DE LA ENEGIA ELÉCTRICA

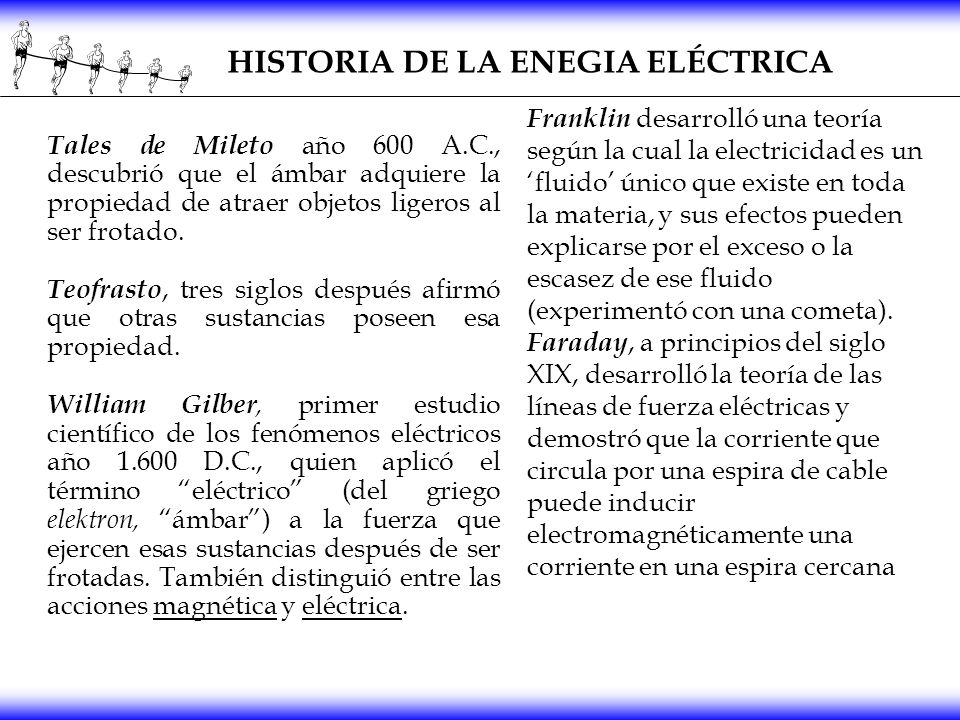

Franklin desarrolló una teoría según la cual la electricidad es un ‘fluido’ único que existe en toda la materia, y sus efectos pueden explicarse por el exceso o la escasez de ese fluido (experimentó con una cometa). Faraday, a principios del siglo XIX, desarrolló la teoría de las líneas de fuerza eléctricas y demostró que la corriente que circula por una espira de cable puede inducir electromagnéticamente una corriente en una espira cercana Tales de Mileto año 600 A.C., descubrió que el ámbar adquiere la propiedad de atraer objetos ligeros al ser frotado. Teofrasto, tres siglos después afirmó que otras sustancias poseen esa propiedad. William Gilber, primer estudio científico de los fenómenos eléctricos año D.C., quien aplicó el término “eléctrico” (del griego elektron, “ámbar”) a la fuerza que ejercen esas sustancias después de ser frotadas. También distinguió entre las acciones magnética y eléctrica.

4 HISTORIA DE LA ENERGÍA ELÉCTRICA
Galvani . Produjo contracciones musculares en las patas de una rana aplicándoles una corriente eléctrica. Volta, en 1800 presentó la primera fuente electroquímica artificial de diferencia de potencial, un tipo de pila eléctrica o batería Maxwell . Investigó las propiedades de las ondas electromagnéticas y la luz y desarrolló la teoría de que ambas tienen la misma naturaleza. El uso generalizado de la electricidad como fuente de energía se debe en gran medida a Thomas Alva Edison, Nikola Tesla o Charles Proteus Steinmetz.

5 Fundamentos de la Electricidad: EL MAGNETISMO
Los imanes corrientes están fabricados con base en compuestos magnéticos o que pueden magnetizarse. Uno de ellos es la magnetita, un compuesto de hierro y oxígeno que se encuentra en la naturaleza y cuyas propiedades eran conocidas desde antes de Cristo. ¿Por qué poseen esta propiedad? Porque en los materiales magnéticos todos los átomos o partículas que los conforman actúan como pequeños imanes y están orientados en la misma dirección En los materiales no magnéticos, por el contrario, los átomos están orientados en diferentes direcciones

6 MAGNETISMO: Relación con la Electricidad
Que relación tiene el MAGNETISMO con la ELECTRICIDAD? El investigador Michael Faraday descubrió un fenómeno conocido con el nombre de INDUCCIÓN ELECTROMAGNÉTICA Consiste en que si movemos un imán cerca de un alambre de cobre enrollado alrededor de una varilla se produce una corriente eléctrica capaz de encender un bombillo.

7 MAGNETISMO: Relación con la Electricidad
Si procedemos al contrario y aplicamos una corriente eléctrica al alambre enrollado en la varilla se produce un electroimán, o mejor dicho, un campo magnético en la varilla. De este descubrimiento hay dos aplicaciones modernas que son de importancia: el motor eléctrico y el generador de corriente eléctrica.

8 EL GENERADOR ELÉCTRICO
El generador eléctrico consta de UN ROTOR o electroimán en movimiento, encargado de producir un campo magnético y UN ESTATOR o parte estática, donde se encuentra la bobina, en la que se induce o genera una corriente eléctrica. Para poner en movimiento el rotor es necesario impulsarlo por medio de un dispositivo especial acoplado a su eje. Este dispositivo a su vez es puesto en movimiento de diversas maneras, por medio como por ejemplo aprovechando las caídas de agua o del vapor.

9 Generador Eléctrico

10 PRESA EN EL ORIENTE ID. SINTRAE, SINTRAISA,SINTRAISAGEN

11 Hidrosogamoso 2011 ID. SINTRAE, SINTRAISA,SINTRAISAGEN

12 Cañon de presa de porce IV
ID. SINTRAE, SINTRAISA,SINTRAISAGEN

13 CAÑON DE PORCE ID. SINTRAE, SINTRAISA,SINTRAISAGEN

14 PRESA PORCE III ID. SINTRAE, SINTRAISA,SINTRAISAGEN

15 CASA DE MAQUINAS PORCE III
ID. SINTRAE, SINTRAISA,SINTRAISAGEN

16 CASA DE MAQUINAS PORCE III
ID. SINTRAE, SINTRAISA,SINTRAISAGEN

17 CASA DE MÁQUINA PROYECTO HIDROELÉCTRICO PORCE III
ID. SINTRAE, SINTRAISA,SINTRAISAGEN

18 CENTRAL SAN CARLOS ID. SINTRAE, SINTRAISA,SINTRAISAGEN
Generadores eléctricos Central san carlos Colombia capacidad 1200 Megawatios 8 maquinas ID. SINTRAE, SINTRAISA,SINTRAISAGEN

19 Definición de Centrales
TIPOS POTENCIA Megawatios Micro centrales Menores a 0.1 Megawatios Minicentrales De 0.1 a 1 MW Pequeña central Hidroeléctrica. centrales De 1 a 10 MW Mas de 10 MW

20 Unidades de Potencia y Energía

21 Generación Hidráulica
¿Cómo se puede convertir el agua en ENERGÍA? El agua de los ríos es represada utilizando un dique o presa, formando así los embalses. De aquí es conducida por medio de tuberías hasta unos generadores ubicados en un lugar denominado casa de máquinas. La fuerza de la caída del agua hace mover a gran velocidad una rueda o turbina que tienen los generadores, transformando su fuerza en energía.

22 Planta hidroeléctrica

23 Centrales en el mundo y Colombia
Otras plantas Generadoras en el mundo Central o planta generadora en Colombia

24 El sistema eléctrico REDES GENERACION COMERCIALIZACION Usuarios

25 PRESTACIÓN DE SERVICIO

26 Capacidad en MW Colombia

27 Evolución capacidad de Generación
Hidráulica 66 % Carbón 7 % Gas 25 % 1992 Hidráulica = 6,757 MW Térmica = 1,770 MW Total = 8,527 MW 2011 TECNOLOGÍA MW HIDRÁULICA 9.739 TÉRMICA 4.667 EÓLICA 18 INTERCONEXIÓN 205 TOTAL 14.629

28 DEMANDA Máxima de potencia

29 GENERACIÓN POR TIPO DE COMBUSTIBLE

30 PIB y DEMANDA de ENERGÍA

31

32 COSTITUCIÓN POLITICA Artículo 365º.-
Los servicios públicos son inherentes a la finalidad social del Estado. Es deber del Estado asegurar su prestación eficiente a todos los habitantes del territorio nacional. ….. Artículo 366º.- El bienestar general y el mejoramiento de la calidad de vida de la población son finalidades sociales del Estado. Será objetivo fundamental de su actividad la solución de las necesidades insatisfechas de salud, de educación, de saneamiento ambiental y de agua potable. …. Artículo 367º.- …..el régimen tarifario que tendrá en cuenta además de los criterios de costos, los de solidaridad y redistribución de ingresos. Los servicios públicos domiciliarios se prestarán directamente por cada municipio cuando las características técnicas y económicas del servicio y las conveniencias generales lo permitan y aconsejen, y los departamentos cumplirán funciones de apoyo y coordinación. Artículo 368º.- La Nación, los departamentos, los distritos, los municipios y las entidades descentralizadas podrán conceder subsidios, en sus respectivos presupuestos, para que las personas de menores ingresos puedan pagar las tarifas de los servicios públicos domiciliarios que cubran sus necesidades básicas.

33 JUAN MANUEL SANTOS, en su condición ministro de hacienda y crédito público
“La función de los reguladores es simular, a través de la regulación, un mercado que envíe señal de precios que haga viable la expansión del sistema con las tasas de retorno asociadas al riesgo-país y con los plazos de financiación a los cuales el país tiene acceso. Si hacen eso, están cumpliendo su función.” Discurso de clausura del “congreso de servicios públicos domiciliarios” organizado por ANDESCO, Cartagena, junio de 2002.

34 Reestructuración del Sector Eléctrico ley 142 y 143
1994: Separación de actividades y creación del mercado Premisa de la reestructuración “Creación de un mercado competitivo entre empresas como medio para fomentar la eficiencia en el sector” Rompe economías de escala Generación Transmisión Distribución Comercialización Estructura del mercado establecida mediante la ley Eléctrica

35 Estructura Institucional

36 Objetivos básicos de la reforma en el sector

37 MARCO REGULATORIO

38

39 Generación SIN mensual

40 Composición de la generación 2008 - 2009

41 Generación por Agente

42

43

44

45 CURVA TÍPICA DE DEMANDA DIARIA , MW

46 Costo unitario del servicio

47 CU Noviembre de 2011Colombia
Costo unitario de prestación del servicio 345.25 G T D C PR R 130.78 20.98 117.15 31.78 25.74 18.82 PARTICIPACIÓN EN FORMULA Negocio % Compra G 37.9 Trasporte T 6.1 Distribu D 33.9 Comerci C 9.2 Cos G T PR 7.5 Restricci R 5.5 TOTAL 100.0

48 Referente de evolución nacional de la tarifa

49 Precios VS Aportes hidricos

50 Volatilida del precio.

51 Sistema de Transmisión Nacional

52 De acuerdo con el DAA, la interconexión es viable ambientalmente
El DAA identificó 4 corredores viables entre las subestaciones Cerromatoso y Panamá II (2 alternativas terrestres y 2 combinadas) Panamá Colombia Pan + Col km MUSD km MUSD km MUSD 1 273 85 298 87 571 172 Terrestre 2 265 84 331 92 596 177 Alternativa 3 273 85 241 107 514 192 Combinada 4 268 105 241 116 509 221

53 El proyecto SIEPAC potencia esta integración
Colombia y Panamá: Ubicación geográfica estratégica para la integración La interconexión Colombia - Panamá: Enlace requerido para la integración de los Mercados Andino y Centroamericano El proyecto SIEPAC potencia esta integración

54

55 Como se genera el dinero para las privatizaciones.

56 Isagén sacará energía del calor del subsuelo
EL PROYECTO GEOTÉRMICO será el primero de su tipo en el país, estará localizado cerca del Nevado del Ruiz, en el departamento de Caldas y podría dar resultados el próximo año y cuenta con la donación de US$1,5 millones del Banco Interamericano de Desarrollo (BID). Juan Fernando Rojas T. | Medellín | Publicado el 15 de octubre de 2011 Notas Cortesía | La energía geotérmica parte de aprovechar un recurso limpio como el calor acumulado en el subsuelo, por ejemplo en zonas volcánicas del país.

57

58 Que tenemos en GN y en GLP
Gas Natural El 90% de la producción del gas que se consume en Colombia proviene en su mayoría de los posos de la Guagira y Cusiana. Su precio del trasporte se fija con referencia PPI de EU y el cargo por AOM con base el IPC de Colombia. Están regulados por resolución 039 de 1975 expedida por la comisión de precios del petróleo y del gas natural se actualiza en febrero y agosto con base en un índice publicado por el departatamento de energía de EU

59 Que tenemos en GN y en GLP
Gas Natural Tarifa G: Componente de compra. T: Componente de trasporte de C: Componente de comercialización de gas D : Componente de distribución de gas. Tarifa entre y pesos por 20 M3 estrato tres Los componentes de distribución y comercialización se calculan según resolución CREG 057 de 1996 se actualizan con base al IPP y al IPC

60 Gas Natural producción 722 MPCD
Reservas en Latinoamérica Subscritores a gas natural Reservas de gas en la region en (Tpc*) Pais 2009 venezuela 170,9 Bolivia 26,5 Argentina 15,6 Brasil 12,9 Peru 11,8 Colombia 3,7 Chile 3,5 Ecuador 0,3 TOTAL 245,2 TPC trillones de pies cubicos Estrato Usuarios 1 2 3 4 5 6 Sector Residencial Industrial 3.161 Comercial 81.472 Total MPCD industrial 240’, domestico 166 , termoeléctrico 135

61 Gas licuado de petróleo GLP
Producción Precios , ventas y consumos 84,5 % de lo producido sale de la refinería de barrancabermeja. 11,7 refineria de cartagena. 3,3% de apiay El 0,5 % de rancho hermoso y toqui operado por la empresa pacific oil & gas Producción anual millones de galones En agosto Prod. 32 mill GL 2,118 $/gl Ventas 660 mil millones de pesos. De Ecopetrol 657,72 miles de millones de pesos. En 2008 se importaron 2,6 millones de galones. Se paga por almacenamiento estampilla de 96 peso por galon a 2008

62
