Transformaciones y técnicas de graficación

Presentación del tema: "Transformaciones y técnicas de graficación"— Transcripción de la presentación:

1 Transformaciones y técnicas de graficación
Sesión 3.3 Transformaciones y técnicas de graficación Matemática Básica(Ing.)

2 Información del curso Tareas: ingresar al aula virtual e imprimir.
Talleres: Ver horarios en el panel (aula C -12). Matemática Básica(Ing.)

3 Habilidades Interpretar las diferentes técnicas de graficación aplicándolas a funciones básicas. Trazar la gráfica de funciones básicas trasladadas usando las técnicas de graficación. Matemática Básica(Ing.)

4 Traslaciones Sea c > 0, entonces las transformaciones siguientes resultan de las traslaciones de la gráfica de y = f (x) Traslaciones horizontales y = f (x - c) Es una traslación de c unidades a la derecha. y = f (x + c) Es una traslación de c unidades a la izquierda. Matemática Básica(Ing.)

5 Traslación horizontal
y = f(x - c) con c > 0 f(x) f(x - c) f(x) Matemática Básica(Ing.)

6 Traslación horizontal
y = f(x + c) con c > 0 f(x +c) Matemática Básica(Ing.)

7 Traslaciones Sea c > 0, entonces las transformaciones siguientes resultan de las traslaciones de la gráfica de y = f (x) Traslaciones verticales y = f (x) + c Es una traslación de c unidades hacia arriba. y = f (x) - c Es una traslación de c unidades hacia abajo. Matemática Básica(Ing.)

8 Traslación vertical y = f(x) + C f(x) f(x) + c, c > 0
Matemática Básica(Ing.)

9 Traslación vertical y = f(x) - c y = f(x)
Ejercicios (Pág. 147): 7 y 8. Matemática Básica(Ing.)

10 Reflexiones Las transformaciones siguientes resultan de las reflexiones de la gráfica de y = f (x) Con respecto al eje x y = - f (x) Con respecto al eje y y = f (-x) Matemática Básica(Ing.)

11 Reflexión sobre el eje x
-8 -7 -6 -5 -4 -3 -2 -1 1 2 3 4 5 6 7 8 9 10 11 12 x y y = -f(x) y = f(x) Matemática Básica(Ing.)

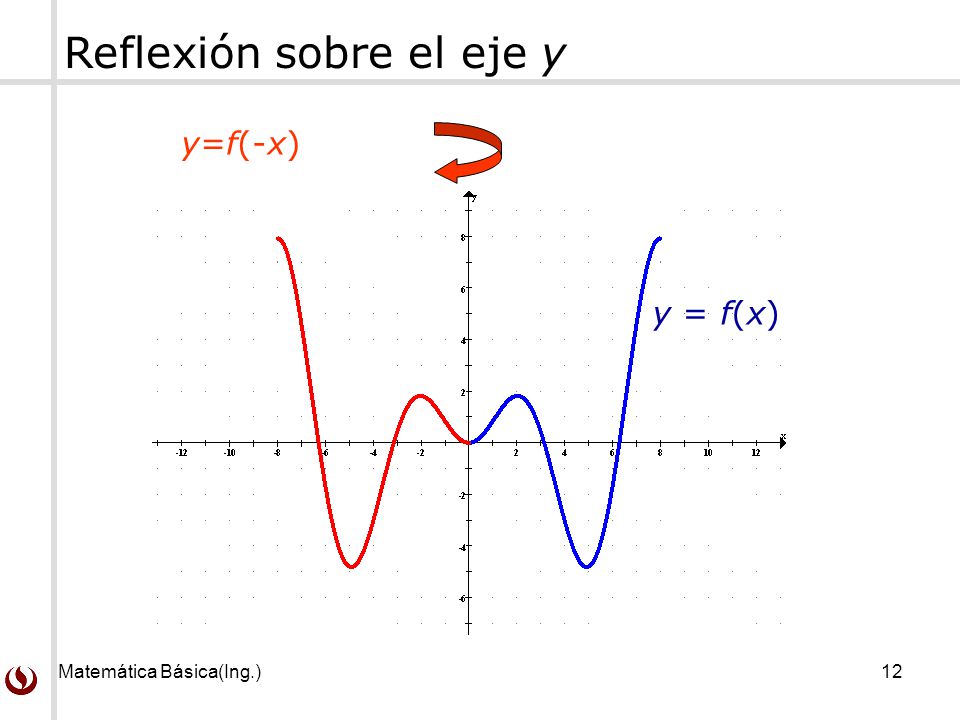

12 Reflexión sobre el eje y
y=f(-x) y = f(x) Matemática Básica(Ing.)

13 Ejemplo Grafique: g (x) = - (x - 3)2 g(x) = (x – 3)2 g(x) = x2
Ejercicios (Pág. 147): 9 y 12. Matemática Básica(Ing.)

14 Alargamientos y compresiones
Sea c > 0, entonces las transformaciones siguientes ocasionan alargamientos o compresiones de la gráfica de y = f (x) Alargamientos o compresiones horizontales y = f (x / c) un alargamiento en un factor de c si c > 1. y = f (x / c) una compresión en un factor de c si c < 1. Alargamientos o compresiones verticales y = c∙f (x) un alargamiento en un factor de c si c > 1. y = c∙f (x) una compresión en un factor de c si c < 1. Matemática Básica(Ing.)

15 Alargue horizontal (C > 1):
y = f (x) y = f (x/c) Matemática Básica(Ing.)

16 Alargue horizontal (0< C < 1):
y = f (x/c) y = f (x) Matemática Básica(Ing.)

17 Alargue vertical (C > 1):
y = c.f(x) y = f(x) Matemática Básica(Ing.)

18 Compresión vertical (0<C<1)
y = C.f(x) y = f(x) y = 0.5 f (x) Ejercicios (Pág. 147): 13 y 16. Matemática Básica(Ing.)

19 Ejemplo Describa y trace la gráfica de las siguientes funciones usando transformaciones, indicando sus intersecciones con los ejes, dominio y rango: Ejercicios (Pág. 148): 43, 44 y 46. Matemática Básica(Ing.)

20 Graficación de composición con valor absoluto
Dada la gráfica de y = f (x) La gráfica de y = │f (x)│ se obtiene reflejando la parte de la gráfica de y = f (x) que está por debajo del eje x con respecto a ese eje. La gráfica de y = f (│ x │) se obtiene reemplazando por reflexión la parte derecha de la gráfica de y = f (x) al lado izquierdo del eje y, dejando la parte derecha sin cambios, en otras palabras, el resultado mostrará simetría par. Matemática Básica(Ing.)

21 y = f(x) y = │f(x)│ Matemática Básica(Ing.)

22 y = f(x) y = f(│x│) Ejercicios (Pág. 148): 35, 36, 37 y 38.
Matemática Básica(Ing.)

23 Importante Los alumnos deben revisar los ejercicios del libro texto guía. Ejercicios de la sección 1.6 Pág Sobre la tarea, está publicada en el AV Moodle. Matemática Básica(Ing.)
