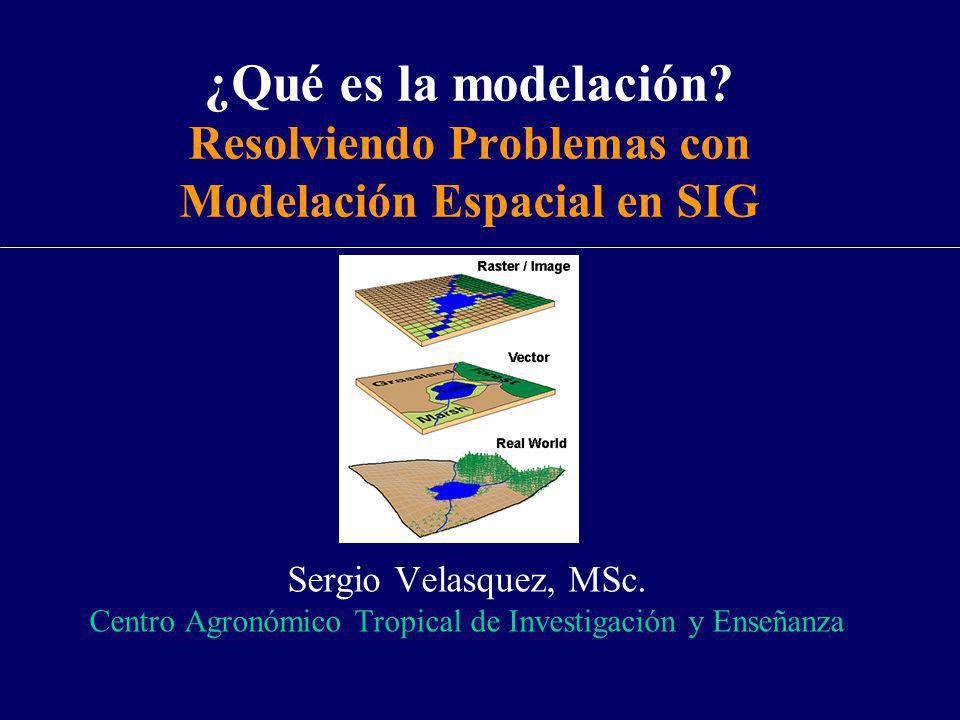

¿Qué es la modelación? Resolviendo Problemas con Modelación Espacial en SIG Sergio Velasquez, MSc. Centro Agronómico Tropical de Investigación y Enseñanza

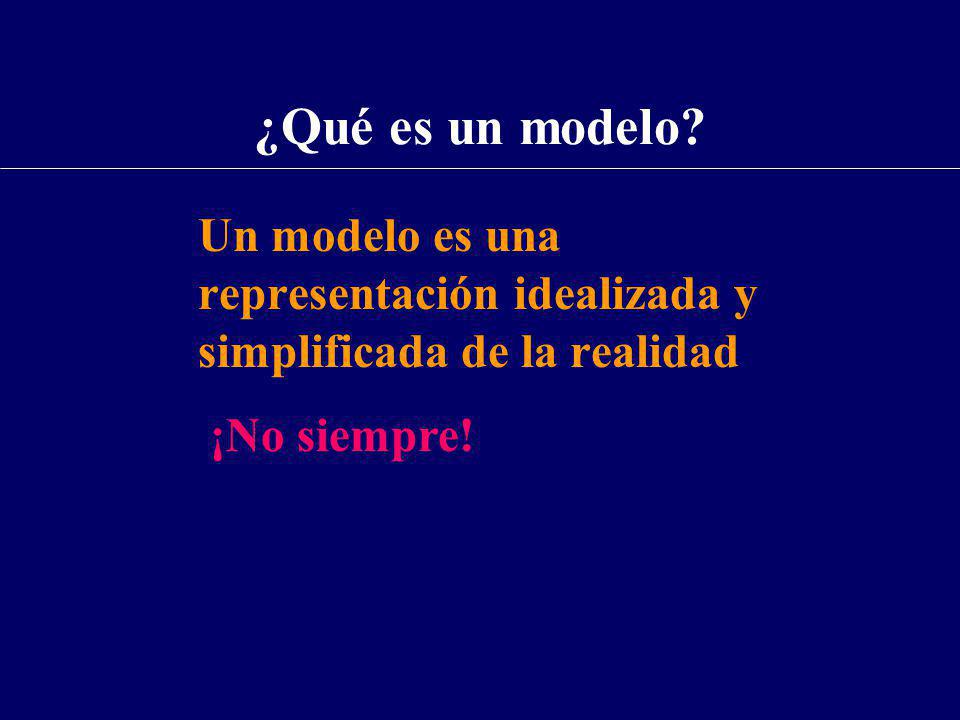

2 ¿Qué es un modelo? Un modelo es una representación idealizada y simplificada de la realidad ¡No siempre!

3 Un Globo es un modelo de la Tierra

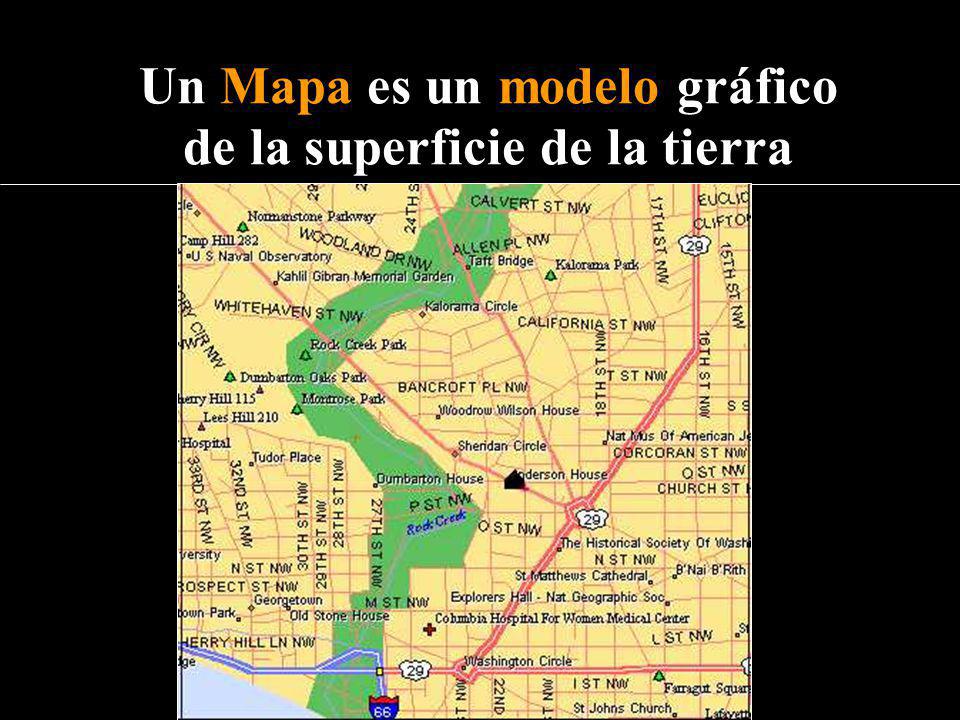

4 Un Mapa es un modelo gráfico de la superficie de la tierra
A map is a graphical model

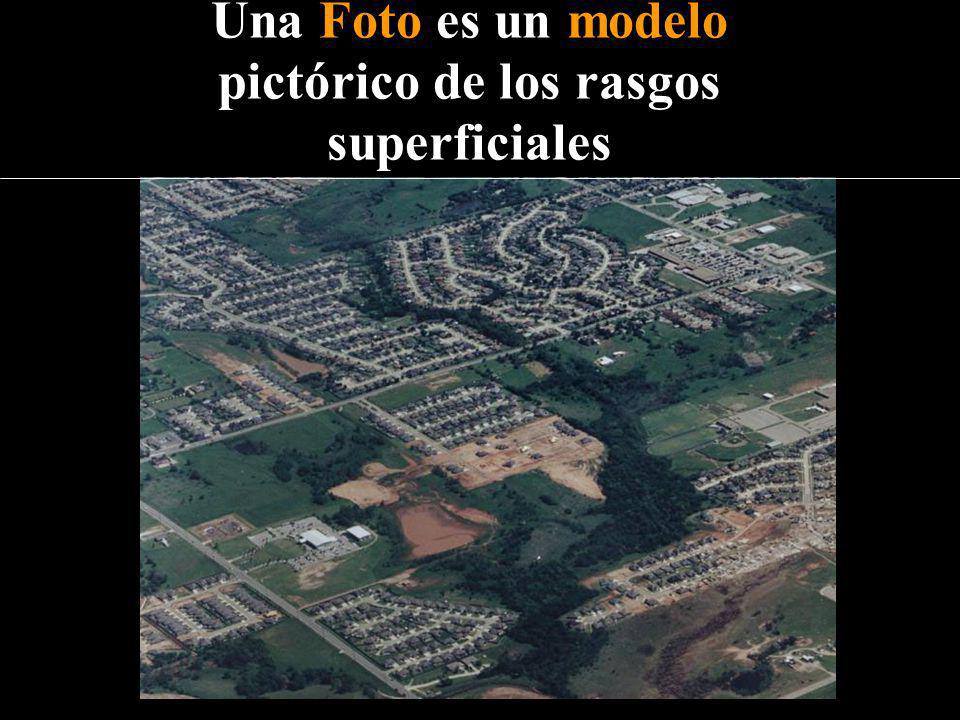

5 Una Foto es un modelo pictórico de los rasgos superficiales
A photo is a pictorial model of the earth surface

6 Hay Modelos de diferentes tipos
Un modelo puede ser una teoría, una ley, una hipótesis, una ecuación, o incluso una idea estructurada De Haggett and Chorley, 1967

7 Modelo de Indice de Vegetación
El Indice Normalizado de Vegetación (NDVI) se utiliza para modelar la abundancia de material vegetal vivo utilizando datos satelares NDVI = IR-R IR+R

8 Modelo de Indice de Vegetación

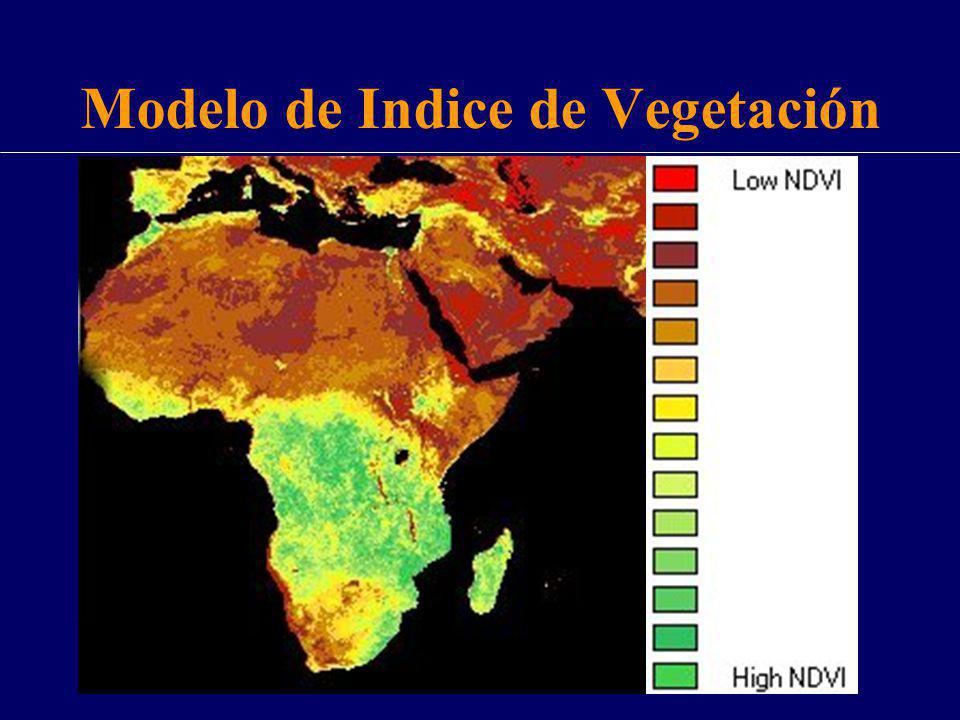

Sahara desert has low NDVI value Central African Rainforest (Congo, Kenya, Tanzania, Madagascar)

9 Modelo de Elevación Digital

10 Modelos de Predicción de Clima

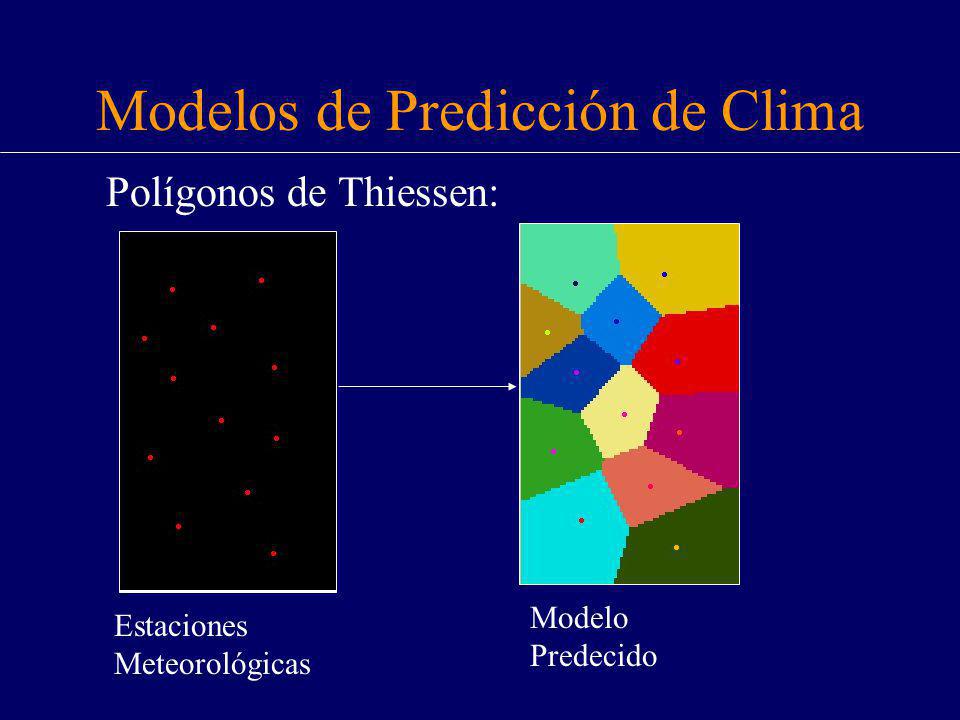

Polígonos de Thiessen: Modelo Predecido Estaciones Meteorológicas

11 Una receta de cocina es un modelo
Bicarbonato Azucar Harina Mezclar Masa Poner en el Horno a 300° F PAN

12 ¿Qué es modelación? Modelación Cartográfica

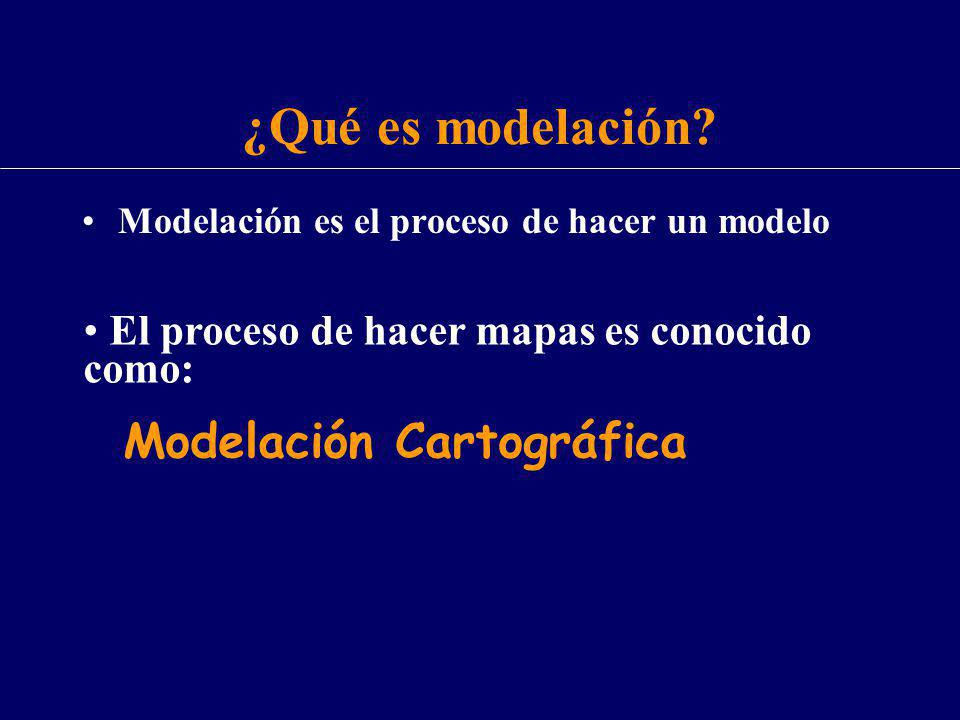

Modelación es el proceso de hacer un modelo Modelación Cartográfica El proceso de hacer mapas es conocido como:

13 ¿Que es Modelación Espacial ?
Es el proceso de manipular y analizar datos espaciales/geográficos para generar información útil para resolver problemas complejos

14 ¿Por Qué de la Modelación Espacial?

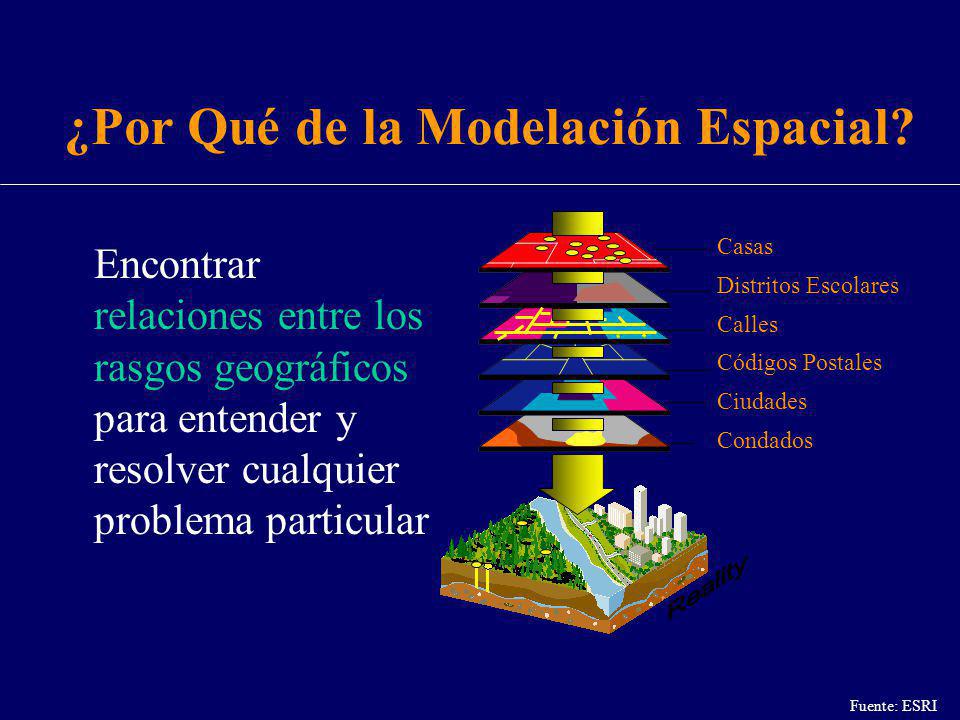

Reality Casas Distritos Escolares Calles Códigos Postales Ciudades Condados Encontrar relaciones entre los rasgos geográficos para entender y resolver cualquier problema particular Fuente: ESRI

15 ¿Por Qué Modelación Espacial ?

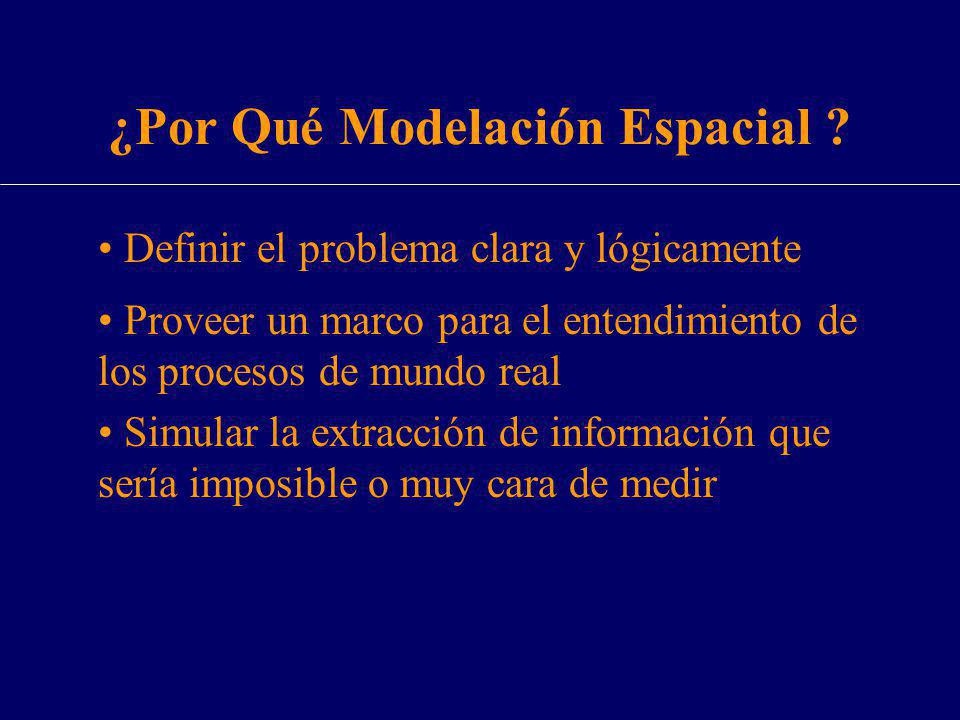

Definir el problema clara y lógicamente Proveer un marco para el entendimiento de los procesos de mundo real Simular la extracción de información que sería imposible o muy cara de medir

16 El Proceso de Modelación
Identique el problema Divida (simplifique) el problema Organice los datos requeridos para resolver el problema Desarrolle un diagrama de flujo claro y lógico utilizando operaciones bien definidas Corra el modelo y modifíquelo si fuera necesario

17 Modelo de Aptitud de la Tierra

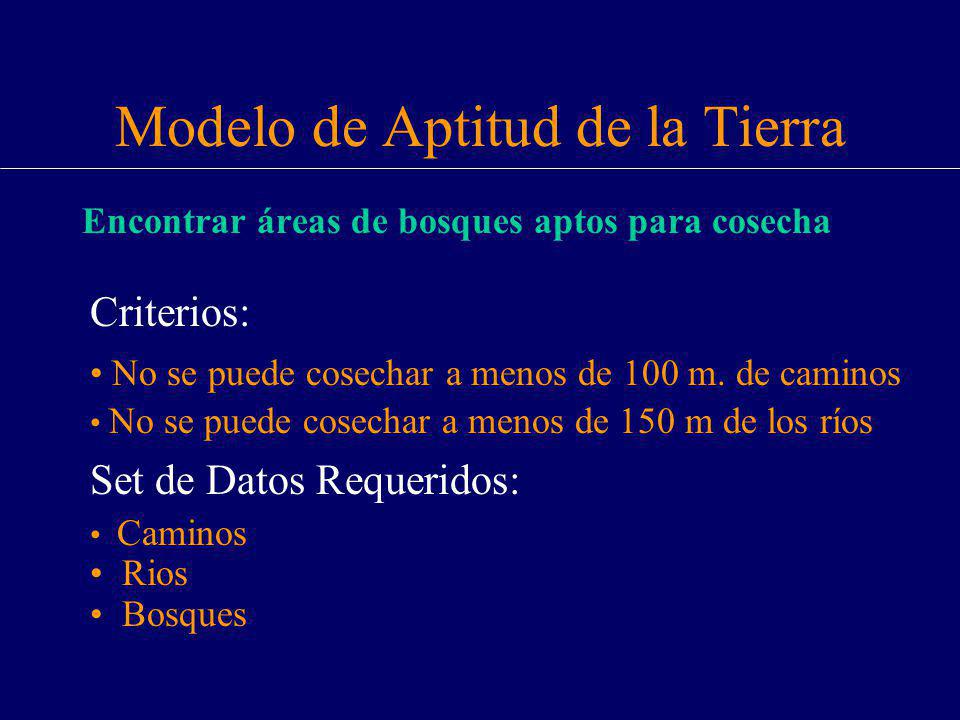

Encontrar áreas de bosques aptos para cosecha Criterios: No se puede cosechar a menos de 100 m. de caminos No se puede cosechar a menos de 150 m de los ríos Set de Datos Requeridos: Caminos Rios Bosques

18 Modelo de Aptitud de la Tierra

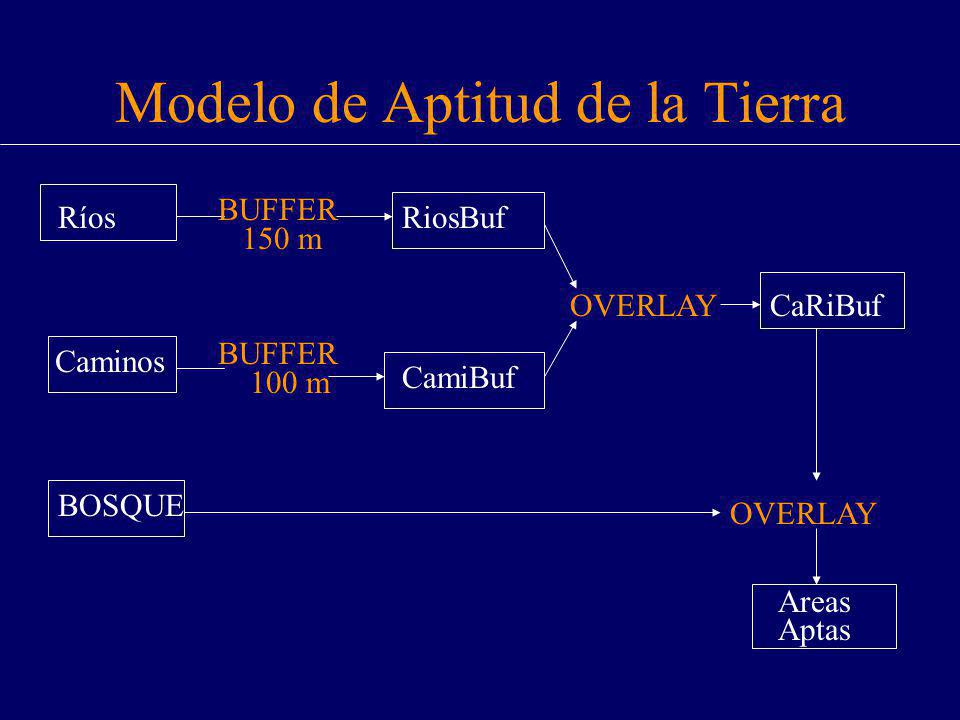

Ríos Caminos BOSQUE BUFFER 150 m 100 m RiosBuf CamiBuf OVERLAY CaRiBuf Areas Aptas

19 Modelo de Aptitud de la Tierra

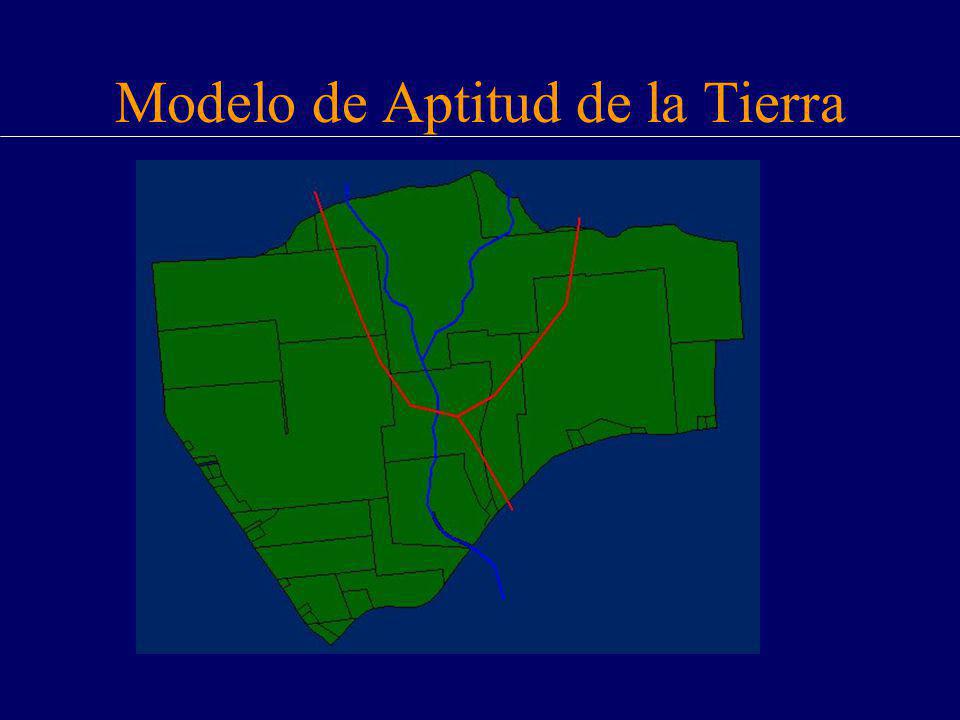

20 Modelo de Aptitud de la Tierra

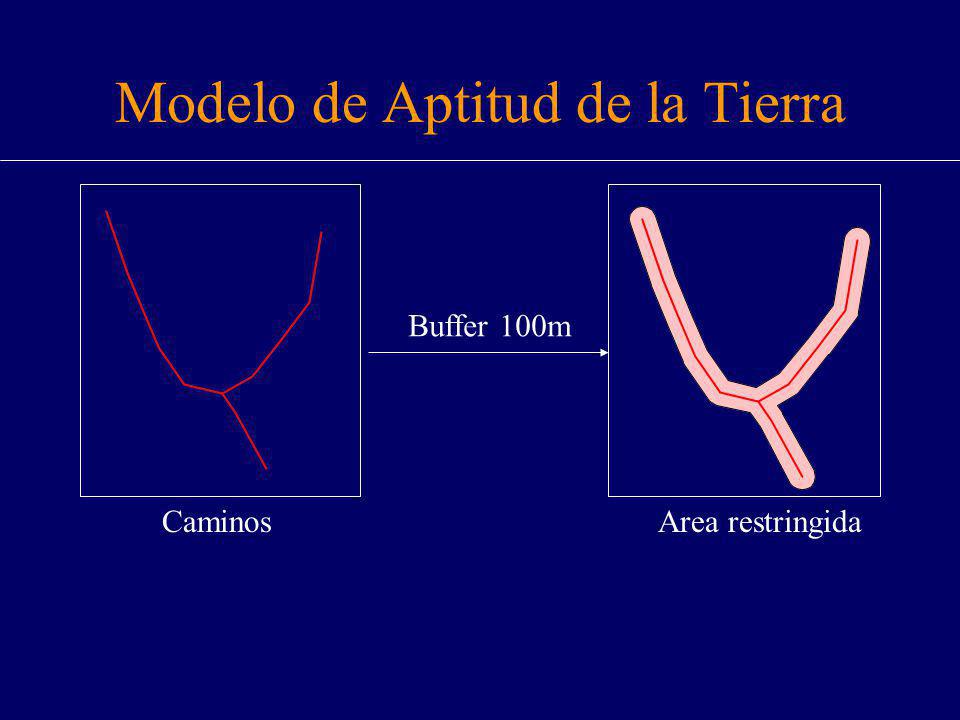

Caminos Area restringida Buffer 100m

21 Modelo de Aptitud de la Tierra

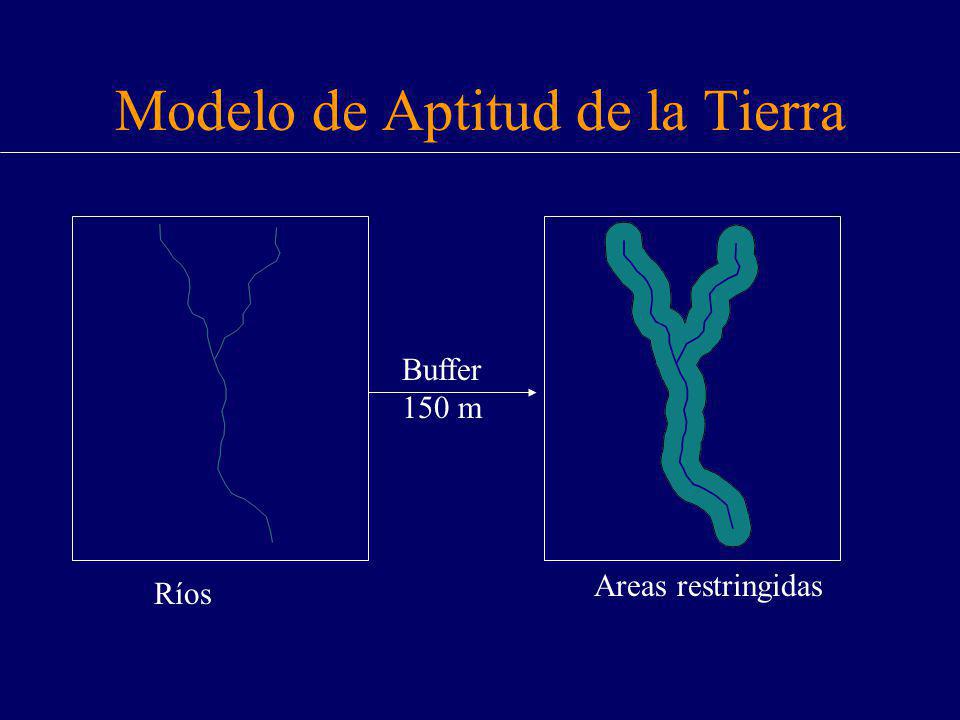

Buffer 150 m Areas restringidas Ríos

22 Modelo de Aptitud de la Tierra
OVERLAY

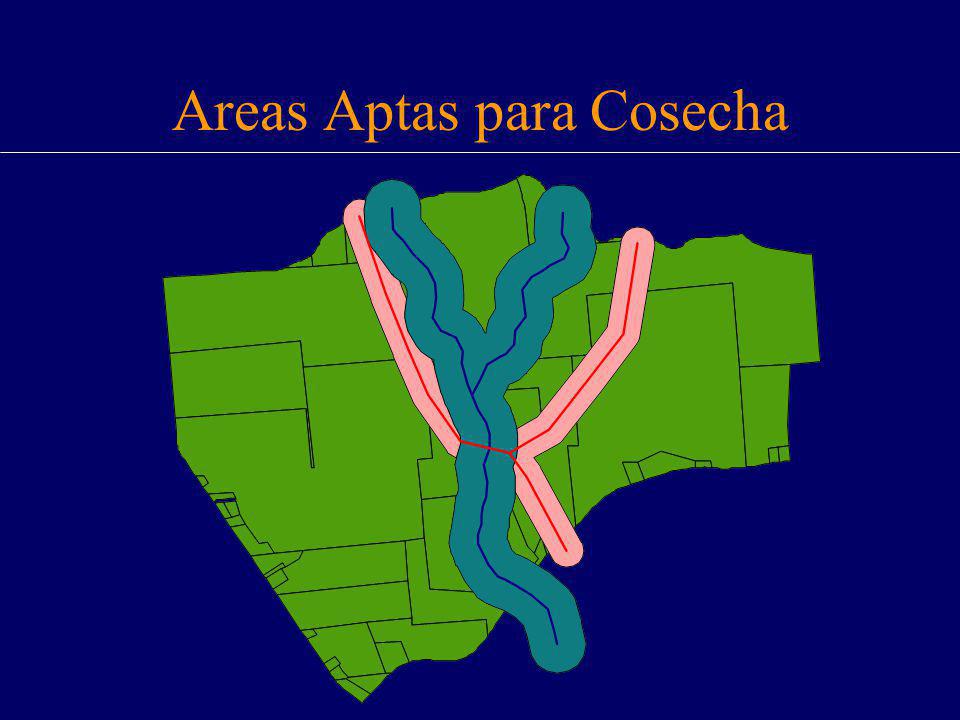

23 Areas Aptas para Cosecha

24 Resolviendo Problemas Espaciales con SIG

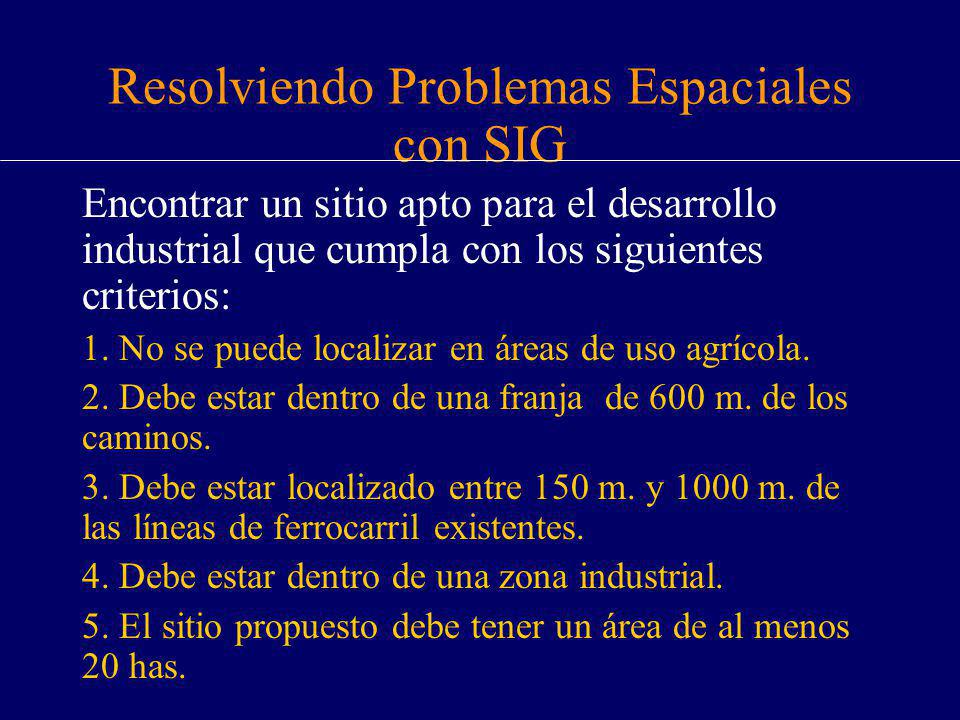

Encontrar un sitio apto para el desarrollo industrial que cumpla con los siguientes criterios: No se puede localizar en áreas de uso agrícola. Debe estar dentro de una franja de 600 m. de los caminos. Debe estar localizado entre 150 m. y 1000 m. de las líneas de ferrocarril existentes. Debe estar dentro de una zona industrial. El sitio propuesto debe tener un área de al menos 20 has.

25 Criterio1: No puede estar localizado en tierras de uso agrícola

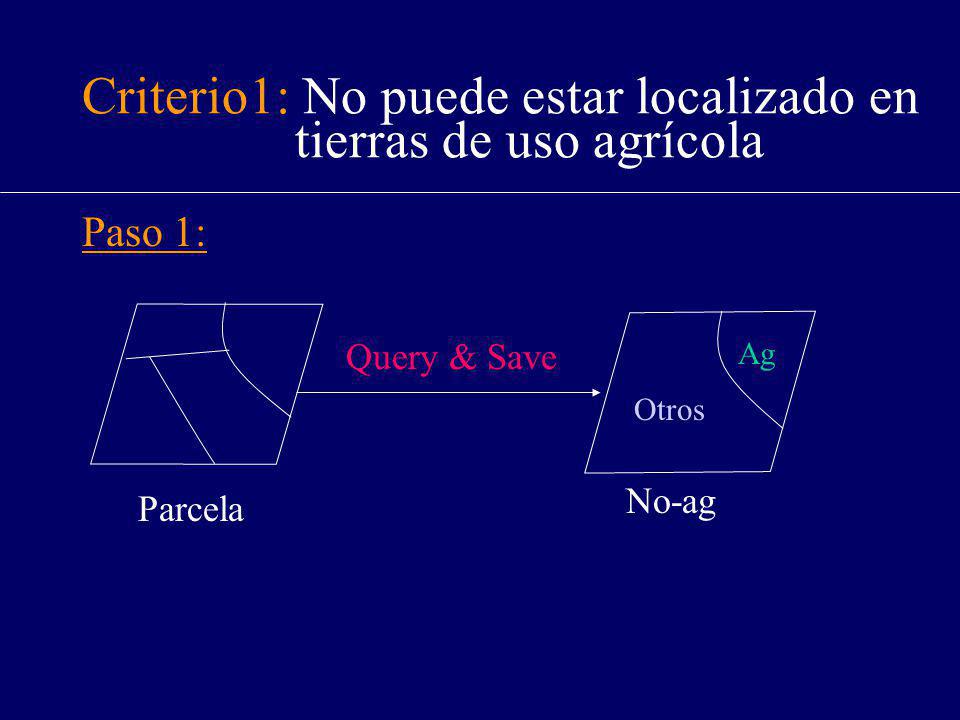

Paso 1: Parcela Query & Save Ag Otros No-ag

26 Criterio 2: Debe estar a menos de 600 m. de los caminos

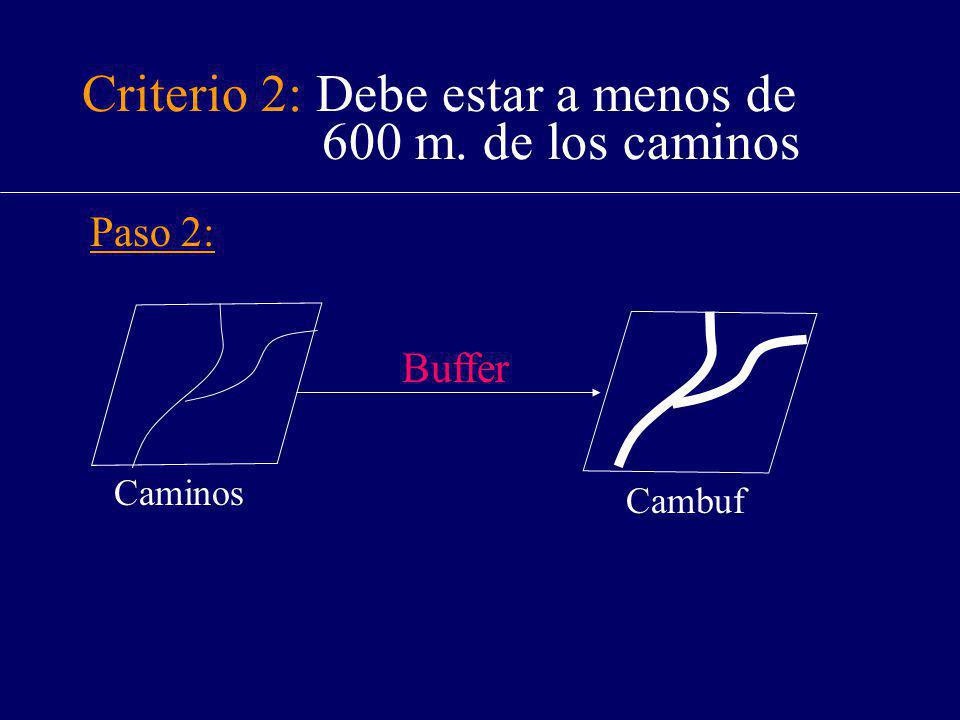

Paso 2: Caminos Buffer Cambuf

27 Criterio 3: Debe estar entre 150 y 1000 m de las líneas de ferrocarril
Paso 3: Tren Buffer 150m UNION G150&L1000 Tren Buffer 1000m

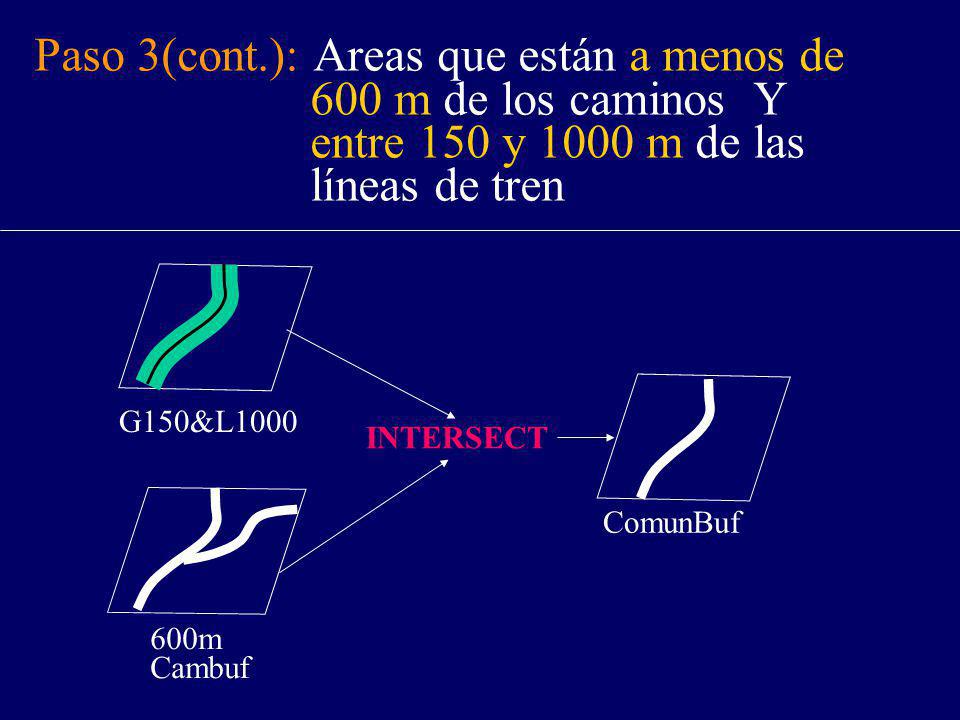

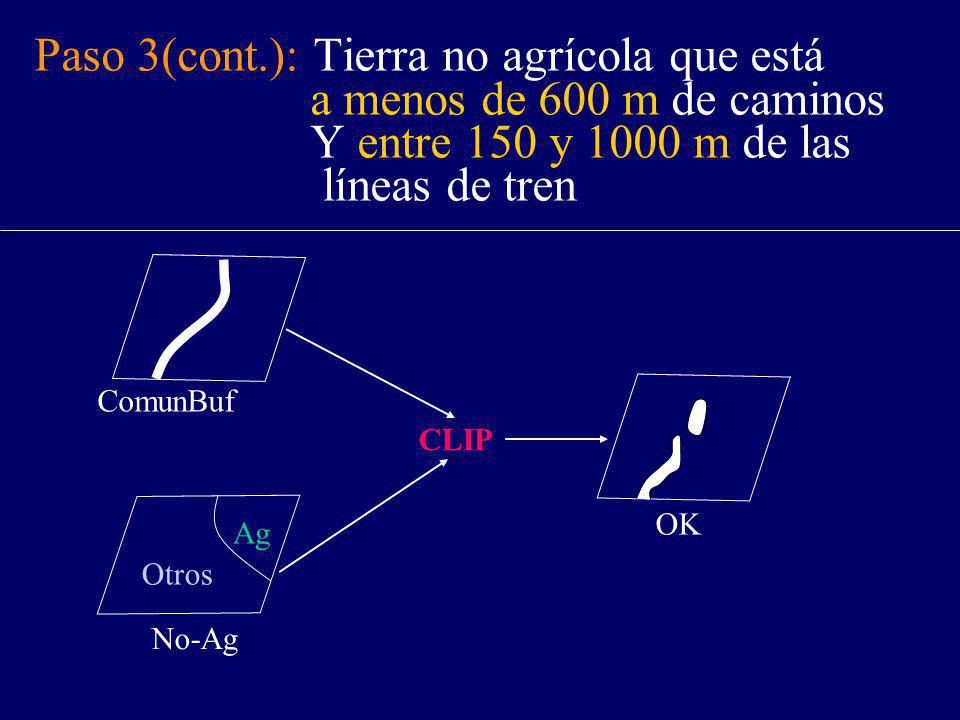

28 Paso 3(cont.): Areas que están a menos de m de los caminos Y entre 150 y 1000 m de las líneas de tren G150&L1000 600m Cambuf INTERSECT ComunBuf

29 Paso 3(cont.): Tierra no agrícola que está a menos de 600 m de caminos Y entre 150 y 1000 m de las líneas de tren No-Ag ComunBuf Ag Otros CLIP OK

30 Criterio 4: Debe estar dentro de la Zona Industrial

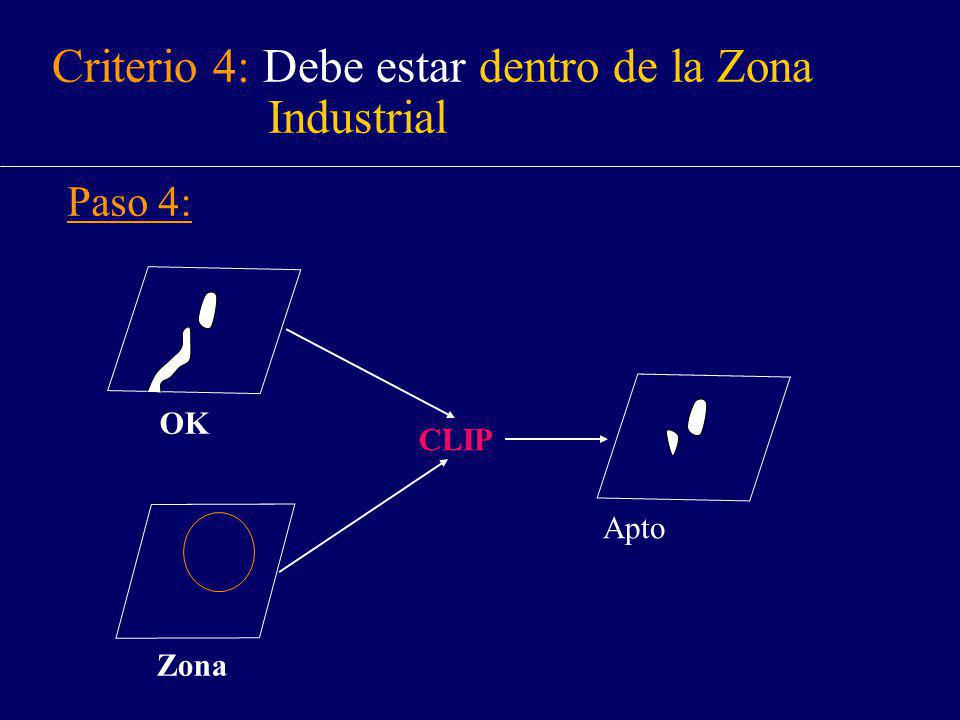

Paso 4: Zona OK CLIP Apto

31 Modelo Espacial para seleccionar los sitios industriales propuestos
Buffer Tren UNION INTERSECT Caminos Buffer CLIP Parcelas Ag Otros Select Clip Zona

32 Diagrama de Flujo del Análisis Espacial para Tipos de Tierra Ecológicos

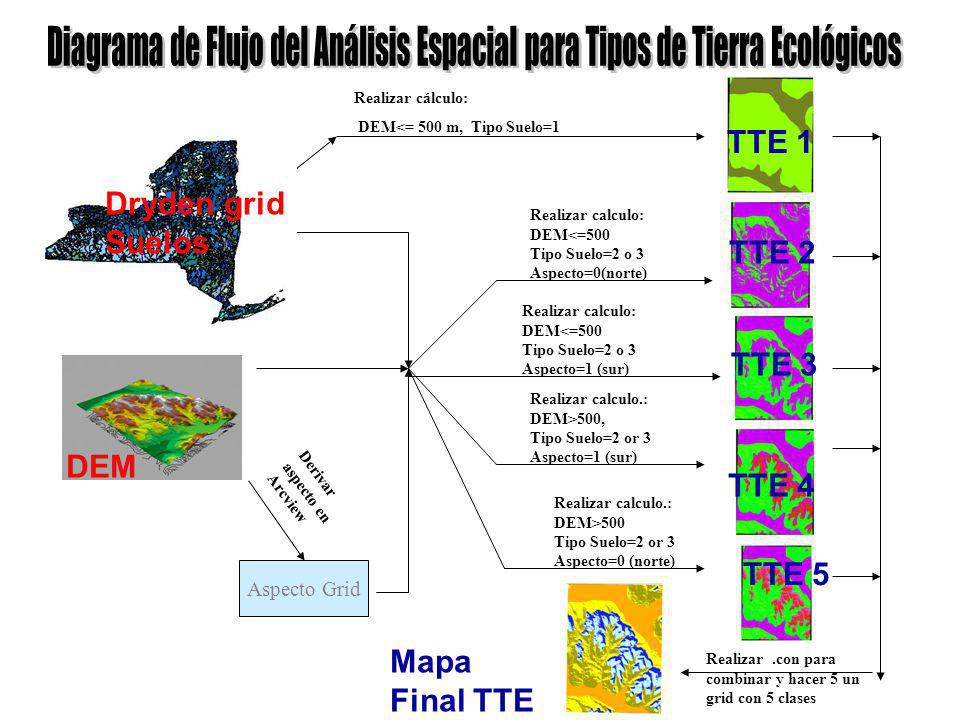

Realizar cálculo: DEM<= 500 m, Tipo Suelo=1 TTE 1 Dryden grid Suelos Realizar calculo: DEM<= Tipo Suelo=2 o 3 Aspecto=0(norte) TTE 2 Realizar calculo: DEM<= Tipo Suelo=2 o 3 Aspecto=1 (sur) TTE 3 Realizar calculo.: DEM>500, Tipo Suelo=2 or 3 Aspecto=1 (sur) DEM Derivar aspecto en Arcview TTE 4 Realizar calculo.: DEM> Tipo Suelo=2 or 3 Aspecto=0 (norte) TTE 5 Aspecto Grid Mapa Final TTE Realizar .con para combinar y hacer 5 un grid con 5 clases

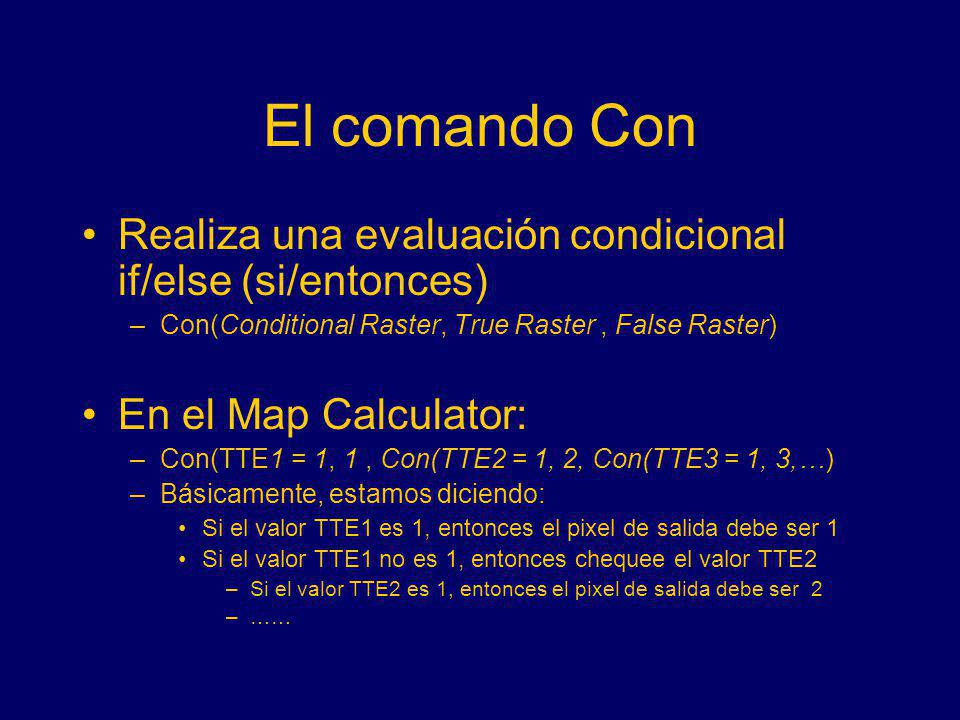

33 El comando Con Realiza una evaluación condicional if/else (si/entonces) Con(Conditional Raster, True Raster , False Raster) En el Map Calculator: Con(TTE1 = 1, 1 , Con(TTE2 = 1, 2, Con(TTE3 = 1, 3,…) Básicamente, estamos diciendo: Si el valor TTE1 es 1, entonces el pixel de salida debe ser 1 Si el valor TTE1 no es 1, entonces chequee el valor TTE2 Si el valor TTE2 es 1, entonces el pixel de salida debe ser 2 ……

34 Prototipo de excelente modelo
