Presentación del tema: "Análisis de Erosión de Suelos y Estimación de Áreas Inundables Introducción a cálculos espaciales."— Transcripción de la presentación:

1 Análisis de Erosión de Suelos y Estimación de Áreas Inundables Introducción a cálculos espaciales

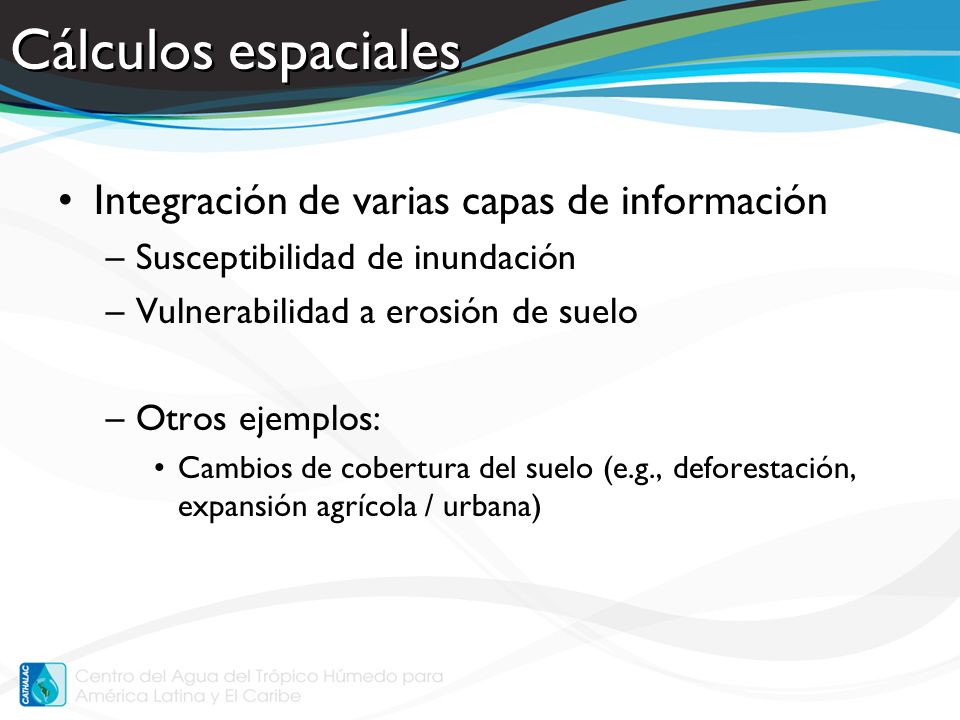

2 Cálculos espaciales Integración de varias capas de información –Susceptibilidad de inundación –Vulnerabilidad a erosión de suelo –Otros ejemplos: Cambios de cobertura del suelo (e.g., deforestación, expansión agrícola / urbana)

3 Vulnerabilidad a la Pérdida de Suelo Preparación y combinación (multiplicación) de varias capas de información –Pendiente Obtenible directamente de un DEM –Erodibilidad del suelo (factor-k) Depende en el tipo y textura del suelo Característica inherente en las propiedades del suelo –Erosividad de la lluvia (factor-r) Obtenido de precipitación anual y elevación Impacto de las características de la lluvia en el suelo

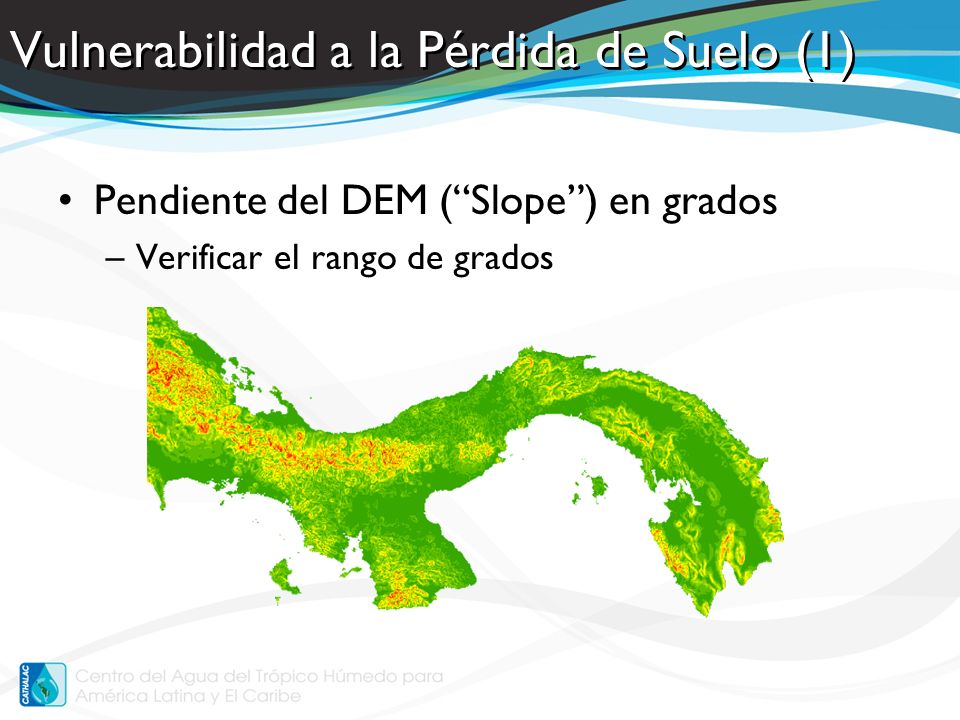

4 Vulnerabilidad a la Pérdida de Suelo (1) Pendiente del DEM (Slope) en grados –Verificar el rango de grados

5 Definición de tipos y texturas de suelos –Varias fuentes, pero necesitamos el factor-K, que explica la erodibilidad del suelo –Frecuentemente, datos de suelos son vectoriales Vulnerabilidad a la Pérdida de Suelo (2)

6 Erosividad de lluvia (factor-R) es un cálculo expresado por ecuaciones derivados para diferentes áreas, en términos de precipitación anual y elevación Vulnerabilidad a la Pérdida de Suelo (3)

7 Expresión espacial de vulnerabilidad a la pérdida de suelo es la multiplicación de: –Pendiente –Factor-K (erodibilidad del suelo) –Factor-R (erosividad de la lluvia) Se puede dar más o menos peso a diferentes factores, según las circunstancias del área de interés Vulnerabilidad a la Pérdida de Suelo (4) xx

8 Áreas inundables Selección de ciertas características de un DEM –Spatial Analyst / Extraction / Extract by Attributes Selección de una zona de amortiguamiento de los ríos –Analysis Tools / Proximity / Buffer

9 Áreas inundables costeras Uso de DEMs de diferentes resoluciones para seleccionar las celdas con valores bajas

10 Áreas inundables interiores Uso de los ríos para definir áreas susceptibles a inundaciones interiores –Por zonas de amortiguamiento –Por píxeles de la misma elevación que los ríos –Incluir: inundaciones históricas

11 Resumir y aplicar estos resultados ¿Cómo resumir? Aplicación: –Susceptibilidad a desastres naturales –Degradación de la tierra

12 Resumir los resultados ¿Para qué utilizamos la cuenca como unidad de medida? ?

13 Generación de resúmenes para reportes sobre datos geo-espaciales Como presentar sus resultados

14 Justificación de resumir ¿Para quién y por qué resumir? ¿Qué resumir? – resultados generados u obtenidos ¿Dónde resumir? – pensar espacialmente ¿Cómo resumir? – las herramientas

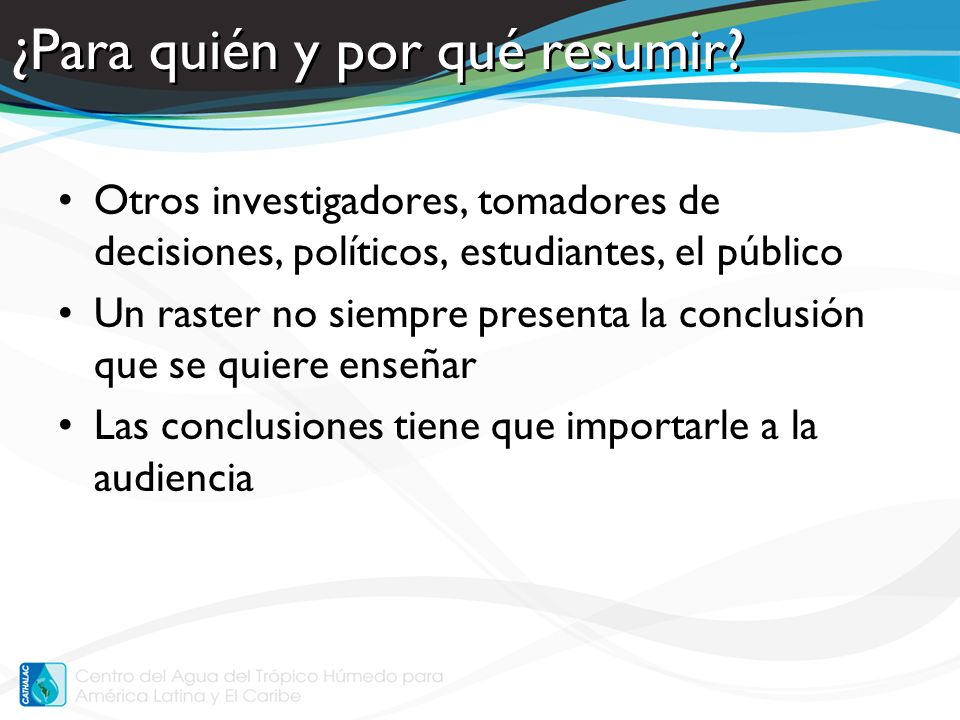

15 ¿Para quién y por qué resumir? Otros investigadores, tomadores de decisiones, políticos, estudiantes, el público Un raster no siempre presenta la conclusión que se quiere enseñar Las conclusiones tiene que importarle a la audiencia

16 ¿Qué resumir? –Cobertura del suelo –Acumulación de flujo –Áreas inundables –Vulnerabilidad a la pérdida de suelo –Susceptibilidad a desastres naturales

17 ¿Dónde resumir? Resumir rasters por áreas de interés –Puntos Punto de vertido Ciudad –Líneas Río Camino –Polígonos Cuenca Municipalidad

18 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad

19 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad

20 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad UsoSuperficie (ha) Superficie (%) C U E N C A F A L S A Bosq. Maduro Bosq. Secund Matorral Suelo desnudo Pastizal Urbana Agricultura

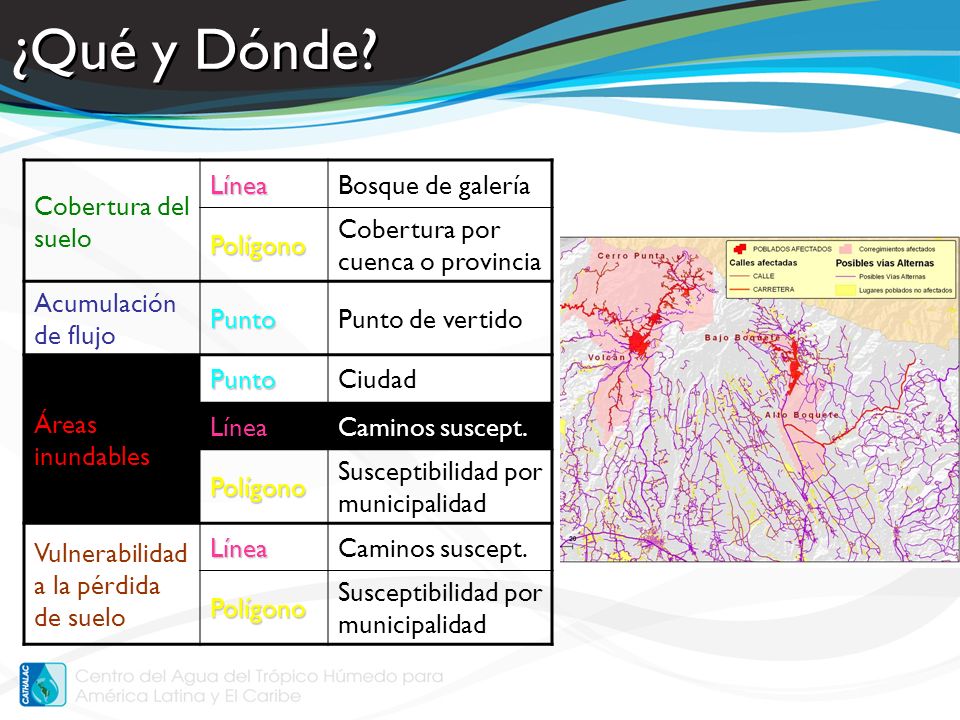

21 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujo PuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad

22 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Fuente: CATHALAC 2008

23 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad

24 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Fuente: Atlas, SINAPROC

25 ¿Qué y Dónde? Cobertura del suelo LíneaBosque de galería Polígono Cobertura por cuenca o provincia Acumulación de flujoPuntoPunto de vertido Áreas inundables PuntoCiudad LíneaCaminos suscept. Polígono Susceptibilidad por cuenca Vulnerabilidad a la pérdida de suelo LíneaCaminos suscept. Polígono Susceptibilidad por municipalidad Fuente: Atlas, SINAPROC

26 ¿Cómo resumir? Herramientas –Extract Values to Points (Extraer valores a puntos) –Zonal Statistics (Estadísticas zonal) –Tabulate Area (Tabular Área)

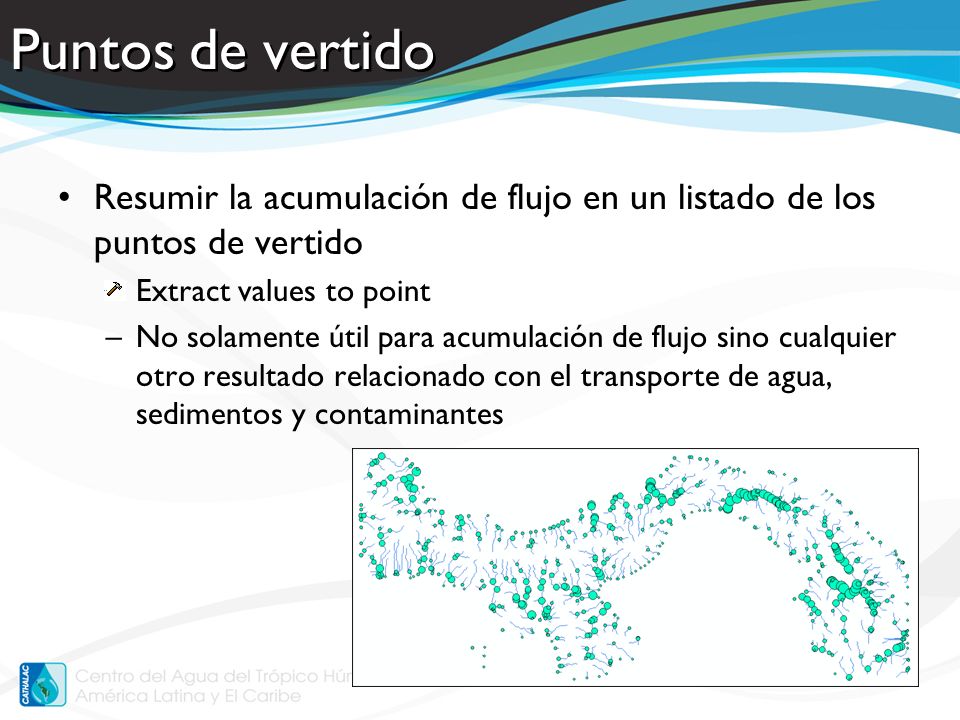

27 Puntos de vertido Resumir la acumulación de flujo en un listado de los puntos de vertido –Extract values to point –No solamente útil para acumulación de flujo sino cualquier otro resultado relacionado con el transporte de agua, sedimentos y contaminantes

28 Porcentaje de cobertura boscosa Calcular el porcentaje de cobertura boscosa dentro cada cuenca –Tabulate Area –Datos discretos –Juntar esta tabla a los datos espaciales a través de un ID común

29 Vulnerabilidad a la Pérdida de Suelo Resumir la vulnerabilidad por cuenca, o dentro cualquier polígono –Datos continuos –Estadísticas zonal

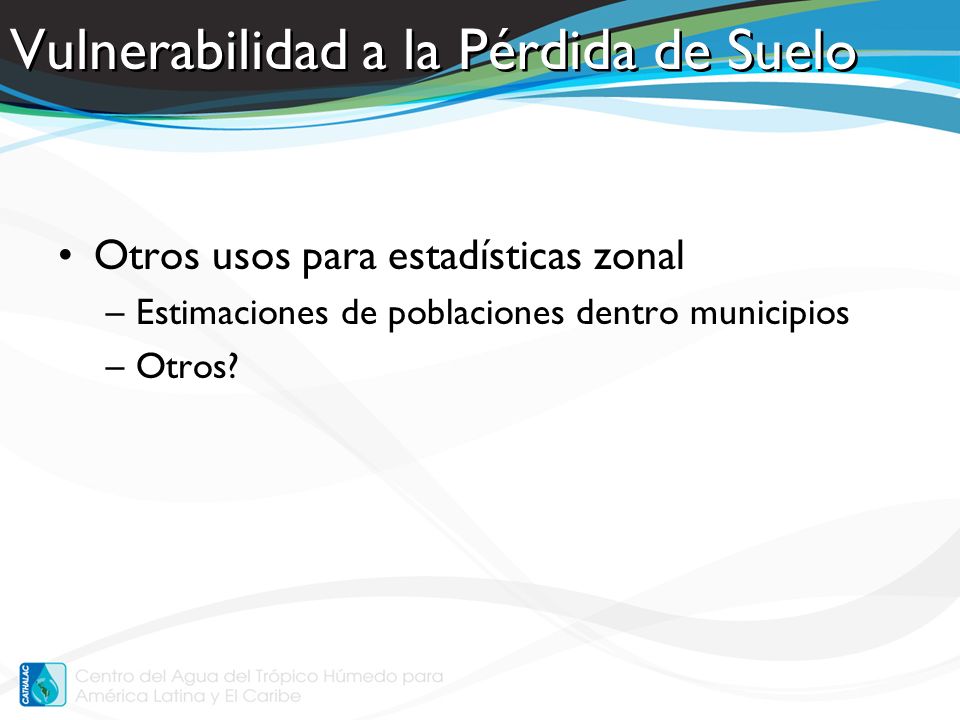

30 Vulnerabilidad a la Pérdida de Suelo Otros usos para estadísticas zonal –Estimaciones de poblaciones dentro municipios –Otros?
