Presentación del tema: "INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013."— Transcripción de la presentación:

1 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Profesor Daniel Díaz Ataucuri Catedrático Titular a Tiempo Parcial FIEE-UNI / UNMSM Director de Investigación y Desarrollo Tecnológico del INICTEL-UNI Lima, Enero-Diciembre de 2013 CAPA DE ENLACE DE DATOS FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA

2 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD INTRODUCCION

3 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Internet Enlace de datos Aplicación Transporte Internet Enlace de datos Router Aplicación FaFb R1 R2 Fc Fd Tabla de enrutamiento COMO FUNCIONA LA CAPA DE ENLACE DE DATOS Decide enviar a la puerta de enlace Fa,Fb Decide enviar al router R2 Fc,Fd Dirección IP de origen IP1 Dirección IP de destino IP2 propaga horizontal

4 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD SERVICIOS EN CAPA DE ENLACE DE DATOS Enmarcado (Framing) Casi todos los protocolos de la capa de enlace encapsula cada uno de los datagramas de la capa de Red. Acceso de enlace Un protocolo MAC especifica las reglas para que una trama sea transmitido en el enlace. Varía según el canal: punto-a-punto o broadcast Envío confiable Según sea el medio, puede ser necesario que la capa de enlace ofrezca una garantía en el envío de la trama entre los extremos de un enlace.

5 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD SERVICIOS EN CAPA DE ENLACE DE DATOS Control de flujo Evita que el nodo receptor pueda saturar sus buffers y se origine pérdidas de trama. Detección de error Varios protocolos de la capa de enlace suministra mecanismos para detectar la presencia de uno o más errores. Corregir error Algunos protocolos de la capa de red sólo corrigen errores en la cabecera del protocolo (ej. ATM) Half duplex y Full duplex Son similares a la capa de transporte. Capa de transporte E2E y Capa de enlace entre dos nodos conectado en un enlace

6 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ADAPTADOR DE COMUNICACION Trama Protocolo de la capa de enlace Tarjeta NIC En los adaptadores (NIC) se implementan el envío confiable, acceso al enlace, 10Mbps, 100Mbps, 1Gbps

7 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CONCEPTO DE TRAMA Trama Protocolo de la capa de enlace Información enviada a través del adaptador NIC,por ejemplo: a 8 d 5 7 f Para un mejor análisis: Cabecera de la TramaDatos de la Trama Cabecera de la Capa superior Datos de la cabecera de la Capa superior Campo 1Campo 2Campo 3 Campo 4 Campo n a bitsb bitsc bitsd bitsj bits..

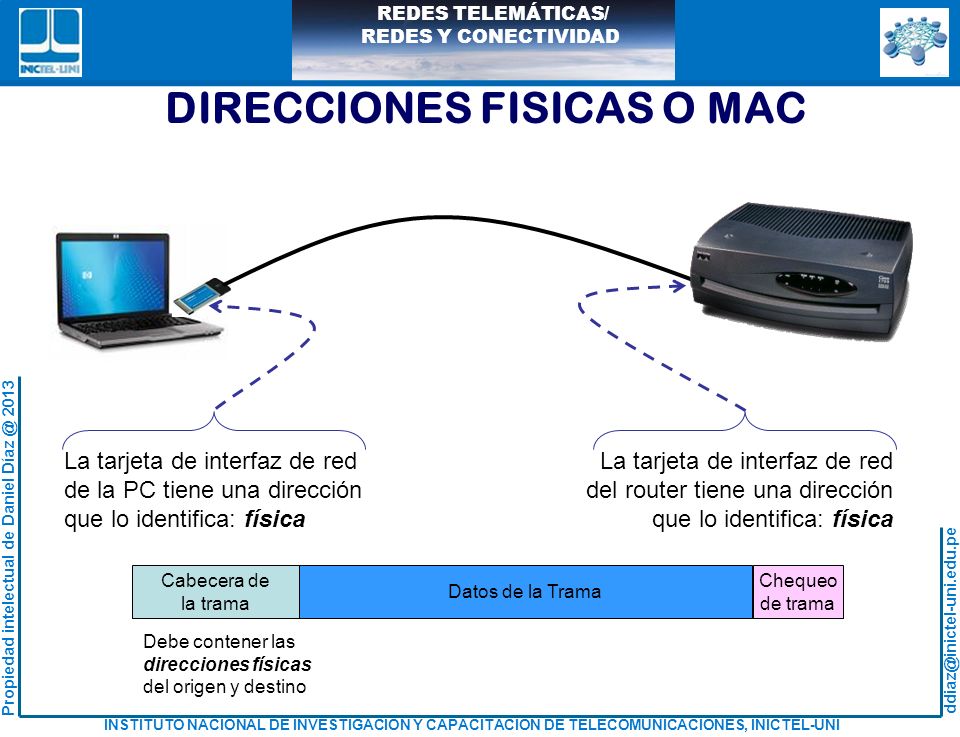

8 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECCIONES FISICAS O MAC La tarjeta de interfaz de red de la PC tiene una dirección que lo identifica: física La tarjeta de interfaz de red del router tiene una dirección que lo identifica: física Cabecera de la trama Datos de la Trama Debe contener las direcciones físicas del origen y destino Chequeo de trama

9 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD TECNICAS DE DETECCION Y CORRECION DE ERRORES TECNICAS DE DETECCION Y CORRECION DE ERRORES

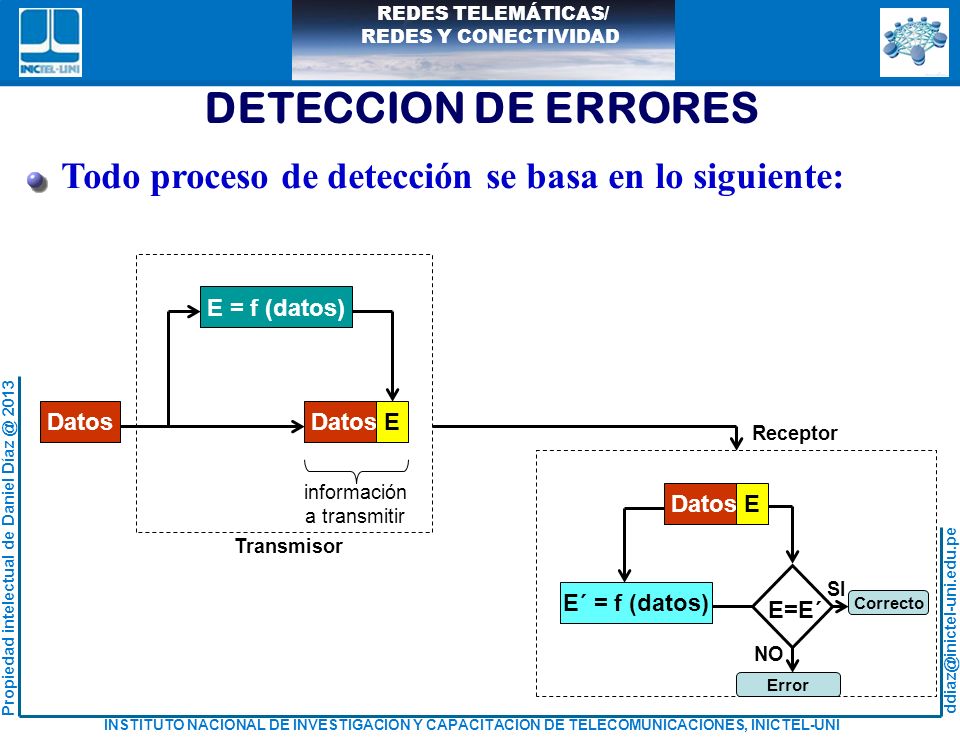

10 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Datos E E = f (datos) información a transmitir Transmisor DatosE Receptor E´ = f (datos) E=E´ SI NO Error Correcto DETECCION DE ERRORES Todo proceso de detección se basa en lo siguiente:

11 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CHEQUEO DE PARIDAD Mensaje de D de d bits Mensaje D de d bits a ser transmitido: Mensaje de D de d bits Al mensaje D se debe adicionar un (01) bit de paridad P P d+1 bits El valor del bit P dependerá de: Paridad par: El número total de unos (1s) en los d+1 bits es par. Paridad impar: El número total de unos (1s) en los d+1 bits es impar.

12 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CHEQUEO DE PARIDAD BI-DIMENSIONAL Mensaje D de d bits a ser transmitido son divididos en i filas y j columnas: d 1,1 d 1,2 d 1,j d 2,1 d 2,2 d 2,j d i,1 d i,2 d i,j... Paridad de filas Paridad de columnas d i+1,1 d i+1,2 d i+1,j d 1,j+1 d 2,j+1 d i,j Paridad Par No hay error Paridad Par Si hay error bit errado

13 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD COMPROBACION DE REDUNDANCIA CICLICA-CRC Se considera un mensaje de D con d bits desplazado r bits. El transmisor genera una secuencia R de r bits. Esta secuencia es denominada Secuencia de Comprobación de Trama o FCS Se forma una nueva trama de d + r bits que sea divisible por un número predeterminado G de r + 1 bits. Esta trama al ser recibida y dividida en el receptor por el mismo número G debe dar residuo cero. CRC es uno de los códigos más usados para detectar errores. El algoritmo se basa en lo siguiente:

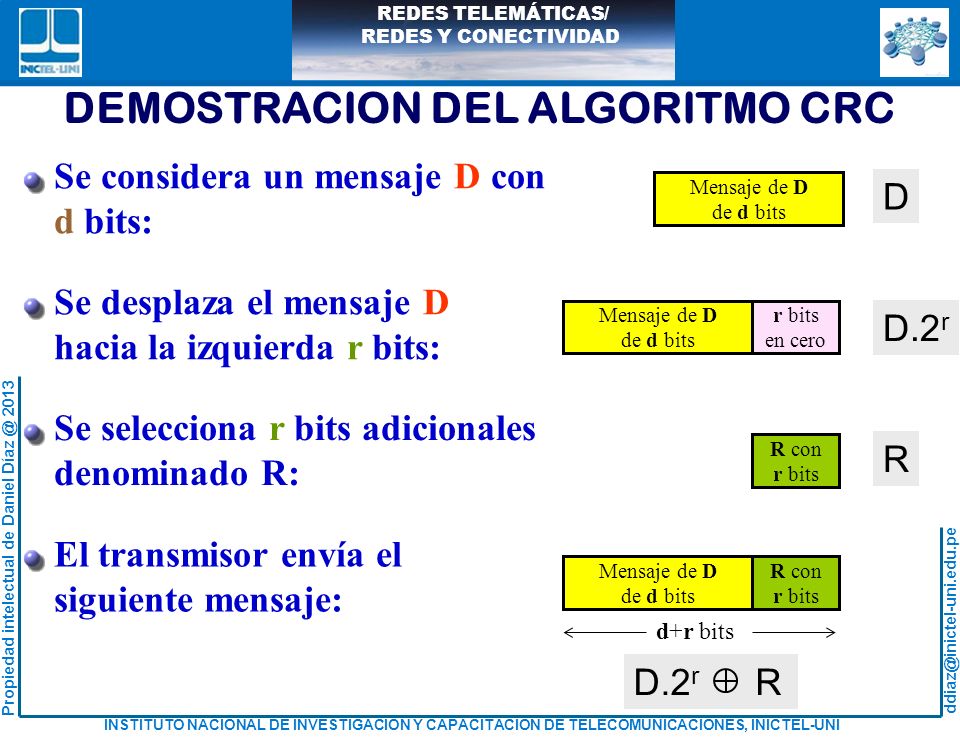

14 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DEMOSTRACION DEL ALGORITMO CRC Mensaje de D de d bits Se considera un mensaje D con d bits: Se desplaza el mensaje D hacia la izquierda r bits: r bits en cero Mensaje de D de d bits Se selecciona r bits adicionales denominado R: R con r bits D D.2 r R El transmisor envía el siguiente mensaje: Mensaje de D de d bits R con r bits d+r bits D.2 r R

15 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DEMOSTRACION DEL ALGORITMO CRC Suma es equivalente a OR-Exclusivo Resta es equivalente a OR-Exclusivo Algún detalle previo....Aritmética Módulo 2 sin carry no borrow xy xy x y = x + y

16 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DEMOSTRACION DEL ALGORITMO CRC D.2 r R El transmisor envía la siguiente información Se debe encontrar un Generador G con r+1 bits, tal que: D.2 r R = nG Divisor de r+1 bits Cociente (no usado en el algoritmo) Encontrando el parámetro R: Or-exclusivo en ambos lados: (D.2 r R) R = nG R Por propiedad: (x y) y = x D.2 r = nG RD.2 r = nG + R R es el residuo de dividir con G D.2 r

17 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Mensaje D de d bits VISUALIZANDO 2 r Cociente (no usado) Residuo R de r bits Residuo R de r bits FCS Número predeterminado de r+1 bits Número predeterminado de r+1 bits Polinomio estandarizado TRAMA A TRANSMITIR TRAMA A TRANSMITIR Residuo R de r bits Residuo R de r bits Mensaje D desplazado r bits a la izquierda Mensaje D. (2 ) : Desplazado a la izquierda r bits Mensaje D. (2 ) : Desplazado a la izquierda r bits r

18 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD EJEMPLO El mensaje D= Generador G= (r=4) Obtener la trama enviada a la red Resp) Trama a transmitir:

19 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD POLINOMIO GENERADOR CRC-16 =x + x + x CRC-16 =x + x + x CRC-32 =x + x + x + x + x + x + x + x + x + x + x + x + x + x P(X) = x + x + x + x + 1 = Utilizado por Ethernet Los polinomios se representan como: Tres polinomios usados y estandarizados son:

20 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CODIFICACION MANCHESTER Y MANCHESTER DIFERENCIAL 0111 transición 00 No hay transición Manchester diferencial ManchesterManchester diferencial NOTA: El criterio de la codificación Manchester puede ser el opuesto (ver ej.)

21 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD TOPOLOGÍA DE REDES LAN TOPOLOGÍA DE REDES LAN

22 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD COMO INTERCONECTAR HOST n(n-1) 2 Enlaces en total Bus Anillo Conmutador

23 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLOS LAN Los protocolos LAN están relacionados con las capas inferiores del modelo OSI. Se refiere a la transmisión de bloques de datos o tramas) a través de la red. Según el modelo OSI, la capa 3 y los superiores son independientes del tipo de arquitectura de red.

24 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Topología física.- Disposición real de los cables Topología lógica.- Forma en que los hosts acceden al medio Broadcast Transmisión de token TOPOLOGIA DE UNA RED La definición de topología es: Disposición física de los nodos de red y de los medios (cables) dentro de una estructura redes. Existen dos tipos de topologías lógicas:

25 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD TOPOLOGIA FISICA Tipo bus Tipo anillo Tipo estrella HUB Switch Tipo estrella extendida Tipo jerárquica Tipo malla

26 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DATOS Cabec DATOSCabecDATOSCabec DATOSCabecDATOSCabec DATOSCabecDATOSCabec Por todos Por un solo host Los datos serán recepcionados: Tipo estrella HUB DATOS TOPOLOGIA LOGICA BROADCAST

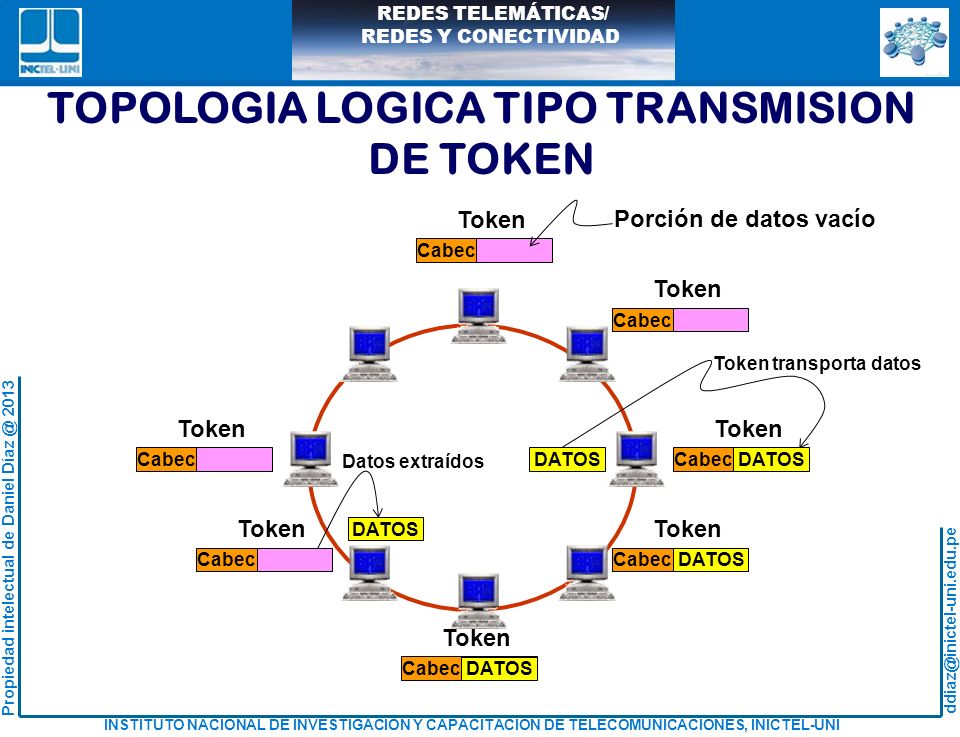

27 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Cabec Token Porción de datos vacío DATOS Cabec Token Cabec Token Token transporta datos DATOS Cabec Token DATOS Cabec Token DATOS Cabec Token DATOS Datos extraídos DATOS Cabec Token TOPOLOGIA LOGICA TIPO TRANSMISION DE TOKEN

28 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD MODELO DE PROTOCOLO IEEE MODELO DE PROTOCOLO IEEE 802.3

29 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANTECEDENTES Ante la proliferación Redes de Área Local el Instituto de Ingenieros Eléctrico y Electrónicos (IEEE) desarrolla un modelo de red. Este modelo se empezó a definir en el año de 1980 en el mes de febrero (2 do mes del año). IEEE 802 De allí el nombre IEEE 802. Este modelo se centra en las capas 1 y 2 del modelo de referencia OSI.

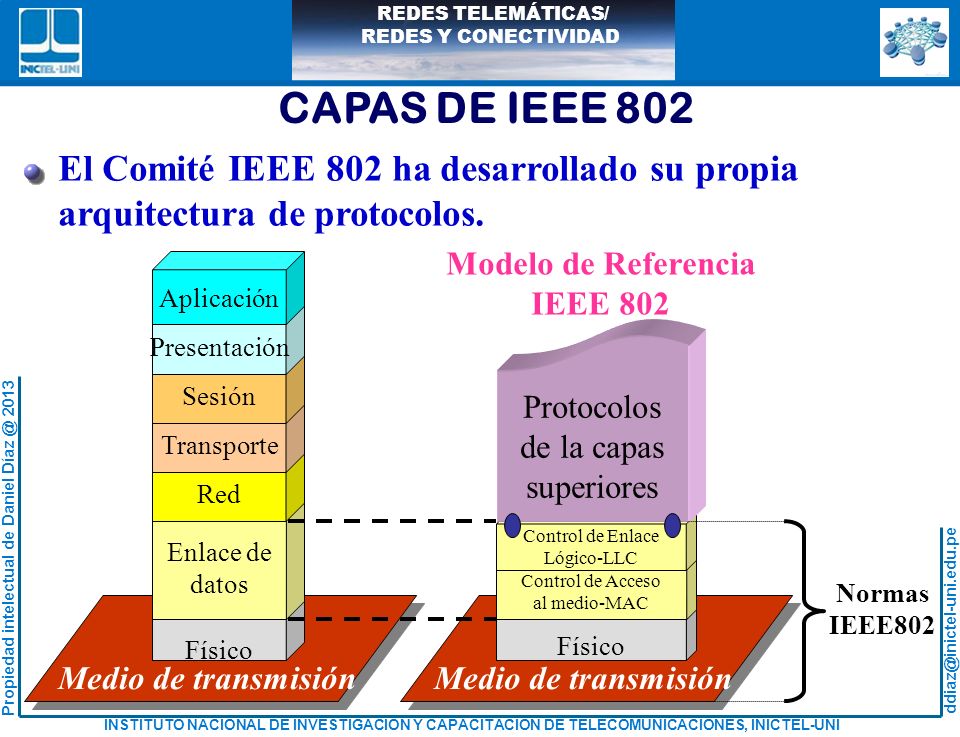

30 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CAPAS DE IEEE 802 Medio de transmisión Físico Enlace de datos Red Transporte Sesión Presentación Aplicación Medio de transmisión Físico Control de Acceso al medio-MAC Control de Enlace Lógico-LLC Protocolos de la capas superiores Modelo de Referencia IEEE 802 Normas IEEE802 El Comité IEEE 802 ha desarrollado su propia arquitectura de protocolos.

31 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DESCRIPCION DE LAS CAPAS IEEE 802 Medio de transmisión Físico Control de Acceso al medio-MAC Control de Enlace Lógico-LLC Protocolos de la capas superiores Modelo de Referencia IEEE 802 Codificación/Decodificación Generación/Eliminación del preámbulo Transmisión/Recepción de bits Especificación del medio de Tx Topología de red Ensamblados de datos en tramas (Tx) Desensamblados de tramas(Rx) Control de Acceso al Medio de transmisión LAN Interfaz con la capa superior Control de error y de flujo

32 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ESTANDAR IEEE 802 Información de CISCO

33 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FORMATO DE LA TRAMA SEGÚN IEEE IEEE Std Preámbulo Dest. Addr. Source Addr. LLC DataPADFCS ó 6 2 ó Preámbulo.- Sincroniza el receptor con el transmisor. SFD.- Start Frame Delimiter, inicio de trama. FCS.- Un Cyclic Redundancy Check (CRC) es usado como algoritmo.

34 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD TECNOLOGIA ETHERNET (Familia de tecnología) TECNOLOGIA ETHERNET (Familia de tecnología) Diseñado: por Robert Metcalfe Estándar IEEE libre en:

35 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ETHERNET – vs - IEEE FISICA ENLACE DE DATOS RED TRANSPORTE SESIÓN PRESENTACIÓN APLICACIÓN LLC MAC ETHERNET

36 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ETHERNET – vs - IEEE Digital Equipment Corp. Intel Corp. Xerox Corp. Por ejemplo IEEE que también usa el método CSMA/CD (CSMA/CD persistente-1). Ethernet se refiere a un estándar de 1982 y usa el método CSMA/CD: Acceso Múltiple con Detección de Portadora y Detección de Colisiones: Años después, el comité 802 de la IEEE publica un estándar algo diferente: Ethernet es el que predomina en redes LAN

37 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD LO BASICO DE ETHERNET Ethernet utiliza señalización banda base. Usa la totalidad del ancho de banda del medio de Tx. No hay modulación en el medio (banda ancha) La subcapa superior de Ethernet, MAC MAC, tiene dos responsabilidades: Encapsulación de datos.- Delimita la trama Direccionamiento Detección de errores Control de Acceso al Medio Controla la colocación de la trama en el medio Se aplica un algoritmo para detectar colisiones en el medio

38 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FAMILIA DE LA TECNOLOGIA ETHERNET Admiten diferentes medios, anchos de banda, etc. Hoy en día, con GigaEthernet, esta tecnología se usa es full-duplex no sólo en redes LAN sino WAN: es full-duplex La estructura de la trama, cabecera y CRC, no han cambiando Los medios físicos, acceso al medio y control al medio han cambiado SOBRE LA EVOLUCIÓN DE ETHERNET Ethernet (inicio de los 80), FastEthernet (en 1995), GigaEthernet (IEEE802.3z) 10 GigaEthernet (1998/1999).

39 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FORMATO DE LA TRAMA ETHERNET II El campo FCS (Secuencia de Verificación de Trama) utiliza una comprobación cíclica redundante (CRC) para detectar errores Preámbulo para sincronizar el origen con el destino. El octavo byte están en Los primeros 07 bytes están en Para 10 Mbps Ethernet es COMUNICACIÓN ASÍNCRONA, porque necesita preámbulo preámbulo Para 100Mbps o mayor es COMUNICACIÓN SÍNCRONA y no es necesario el preámbulo, pero por razones de compatibilidad se mantiene el preámbulo. Preámbulo 8 bytes Capa física Dirección MAC de destino Dirección MAC de origen TipoDatos 6 bytes 6 bytes 2bytes 46 a 1500 bytes 4bytes FCS Trama Campo Tipo toma un valor según el protocolo de la capa superior.

40 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD VALORES DEL CAMPO TIPO (*) 0101 ~ 01FF Experimental 0800 IPv ARP 8035 RARP 86DD IPv6 880B PPP 8847 MPLS Unicast 8848 MPLS Multicast (*) Todas las asignaciones dado por IANA (Internet Assigned Numbers Authority) en: Más información en:

41 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FORMATO DE LA TRAMA ETHERNET II Dirección MAC de destino Dirección MAC de origen TipoDatos 6 bytes 6 bytes 2bytes 46 a 1500 bytes 4bytes FCS Trama Mínimo 64 bytes Ethernet y FastEthernet Mínimo tamaño de una trama Para trama Ethernet, el tamaño mínimo es 64 bytes (512bits) Para trama FastEthernet, el tamaño mínimo es 64 bytes (512bits) Para trama GigaEthernet, el tamaño mínimo es 512 bytes (4096bits) Dirección MAC de destino Dirección MAC de origen TipoDatos 6 bytes 6 bytes 2bytes 1500 bytes 4bytes FCS Trama Mínimo 512 bytes GigaEthernet Extensión Para evitar disminuir la longitud de la red

42 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD TEMPORIZACIÓN DE LA TRAMA ETHERNET II Intervalo de tiempo TIPO DE REDTIEMPO DE BIT Red de 10Mbps100 nseg Red de 100Mbps10 nseg Red de 1000Mbps=1Gbps1 nseg Red de 10000Mbps=10Gbps0.1 nseg Tiempo de bit TIPO DE REDINTERVALO DE TIEMPO Red de 10Mbps512 tiempo de bit (51.2us) Red de 100Mbps512 tiempo de bit (51.2us) Red de 1000Mbps=1Gbps4096 tiempo de bit (4.096us)

43 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD SEPARACIÓN ENTRE TRAMAS TIPO DE REDTIEMPO DE SEPARACIÓN Red de 10Mbps9,6 us Red de 100Mbps0.96 us Red de 1000Mbps=1Gbps0.096 us Red de 10000Mbps=10Gbps0,0096 us 96 tiempos de bits Ethernet, FastEthernet GigaEthernet, 10GigaEthernet Permite que el medio se estabilice. Permite que los dispositivos tengan tiempo para procesar la trama

44 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CONEXIÓN DE RED ETHERNET 10BASE-T10 MbpsUtiliza dos pares de cables de los cuatro. HUB Cable UTP Cat5 ó mayor. HUB 100 m 100BASE-TX100 MbpsLos mismo pares que 10BASE-T Switch Cable UTP Cat5 ó mayor (también fibra óptica). Switch 100 m (varía) 100BASE-FX100 MbpsFibra óptica 1000BASE-T1 GbpsUtiliza los cuatro pares del cable UTP. Full-duplex Cable UTP Cat5 ó mayor 100 m (varía) 1000BASE-SX 1000BASE-LX 1 GbpsFibra óptica. Full-duplex100 m 550 m Tx Rx

45 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CONEXIÓN DE RED ETHERNET Conexión directa Conexión cruzada

46 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECCIONES FISICAS DIRECCIONES FISICAS

47 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECCIONES FISICAS O MAC En una red Ethernet la dirección física o MAC es de 48 bits Identifica al Fabricante OUI: Organizational Unique Identifier Identifica a la Interfaz Dirección estandarizada por la IEEE. 06 bytes = 48 bits

48 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CONSTITUCIÓN DE LA DIRECCION MAC I/GU/L Direcciones con U/L=0, son asignadas por la IEEE. Direcciones con U/L=1, son asignadas por el administrador de red. Existen 2 46 Direcc. globales Bit menos significativo (primero Tx) Bit más Significativo (último Tx) I/G.- Bit designa el tipo de dirección. I/G=0, Dirección tipo individual. I/G=1, Dirección tipo grupal (varios host con 1 direc) U/L.- Bit designa la administración de la dirección. U/L=0, Dirección administrado universalmente(global). U/L=1, Dirección administrado localmente (en LAN).

49 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD COMO CONOCER LA DIRECCION FISICA ipconfig /all.

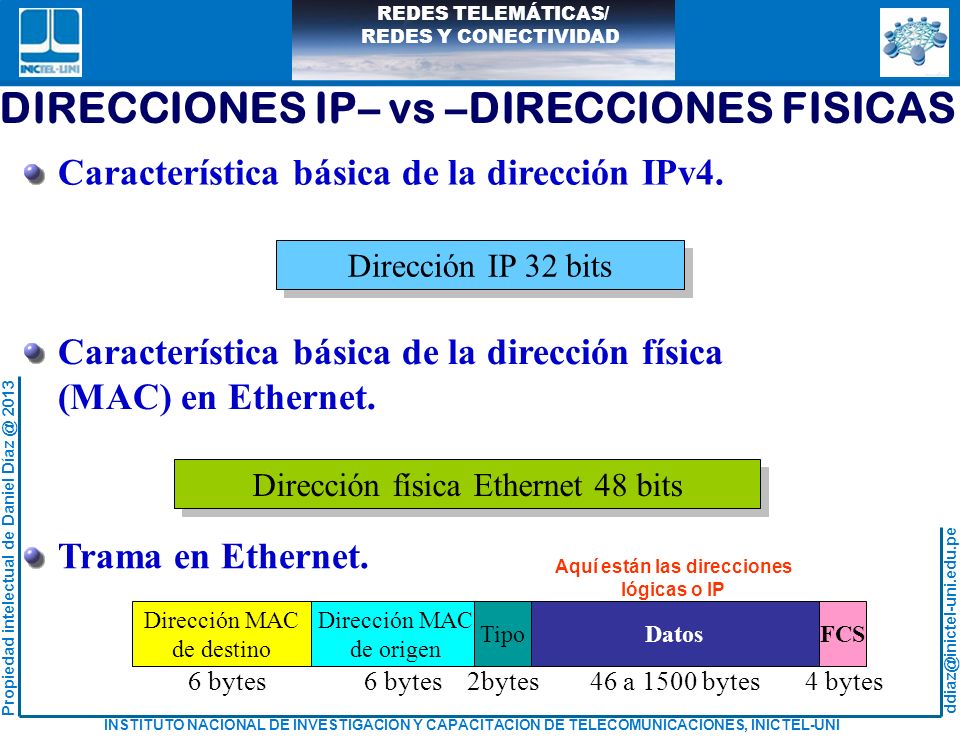

50 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECCIONES IP– vs –DIRECCIONES FISICAS Dirección física Ethernet 48 bits Dirección IP 32 bits Característica básica de la dirección IPv4. Característica básica de la dirección física (MAC) en Ethernet. Trama en Ethernet. Dirección MAC de destino Dirección MAC de origen TipoDatos 6 bytes 6 bytes 2bytes 46 a 1500 bytes 4 bytes Aquí están las direcciones lógicas o IP FCS

51 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECC. FÍSICAS BROADCAST-MULTICAST Dirección Física o MAC unicast Cuando se envía una trama desde un dispositivo de transmisión único hacia un dispositivo de destino único. Dirección Física o MAC broadcast FF FF FF Para la dirección IP.- La porción de ID de host en UNOS

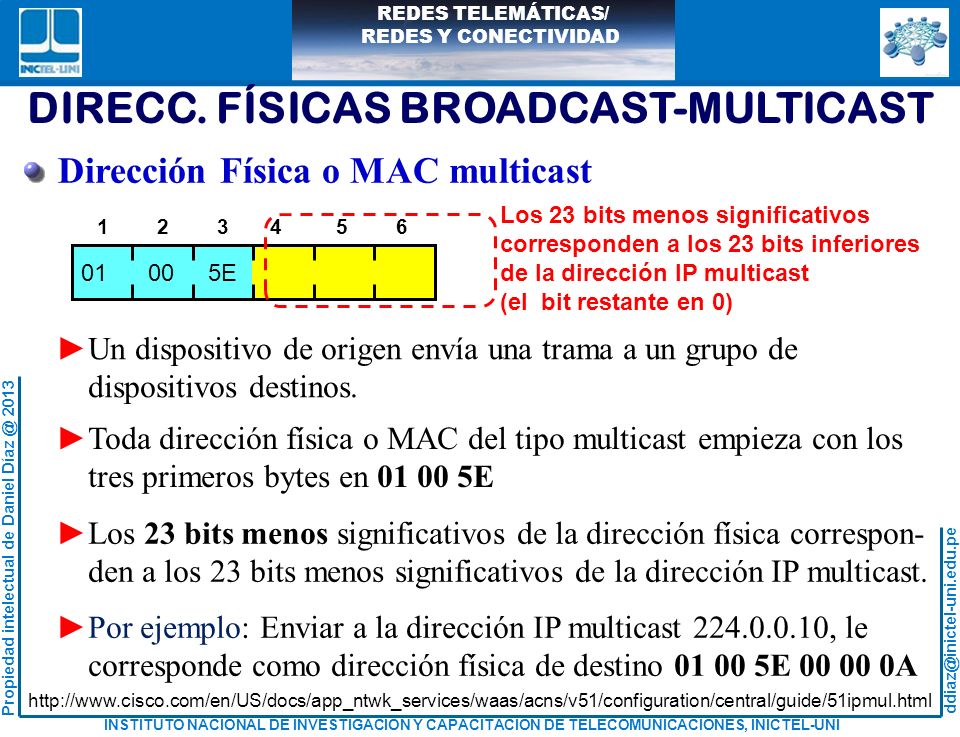

52 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DIRECC. FÍSICAS BROADCAST-MULTICAST Dirección Física o MAC multicast E Un dispositivo de origen envía una trama a un grupo de dispositivos destinos. Toda dirección física o MAC del tipo multicast empieza con los tres primeros bytes en E Los 23 bits menos significativos de la dirección física correspon- den a los 23 bits menos significativos de la dirección IP multicast. Por ejemplo: Enviar a la dirección IP multicast , le corresponde como dirección física de destino E A Los 23 bits menos significativos corresponden a los 23 bits inferiores de la dirección IP multicast (el bit restante en 0)

53 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD USO DE LAS DIRECCIONES FISICAS La PC envía datos a la PC PC debe conocer la MAC de la PC ea f f c3 abTipo Dato de la trama: IP dest f c3 ab02 f2 76 8c 3e 1f01 45 ea f ac 9b c f c3 ab02 f2 76 8c 3e 1f01 45 ea f ac 9b c Bus lógico Multiacceso

54 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CASO ETHERNET ARP Address Resolution Protocol Protocolo de Asociación de Direcciones ARP Address Resolution Protocol Protocolo de Asociación de Direcciones Se debe transformar las direcciones de alto nivel (IP) a direcciones físicas (MAC): Para definir las tablas, es necesario un protocolo que los crea y/o actualice. Se puede definir tablas que contengan: (las direcciones IP, Direcciones Físicas) Codificar una dirección física dentro de una dirección de alto nivel (IP)

55 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLO DE ACCESO MULTIPLE PROTOCOLO DE ACCESO MULTIPLE

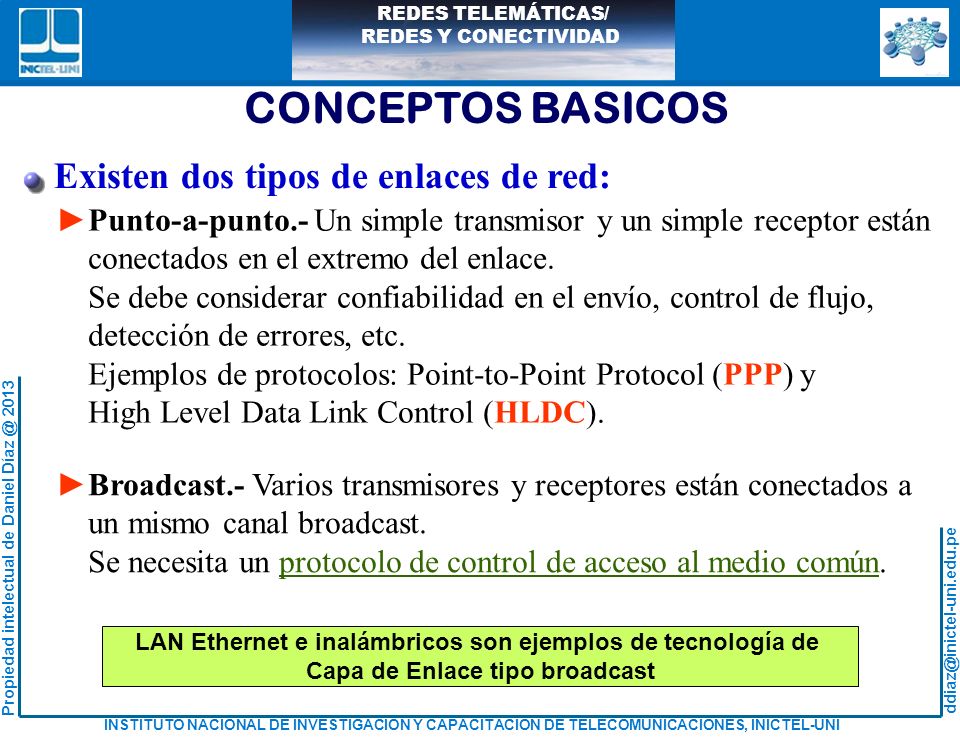

56 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CONCEPTOS BASICOS Punto-a-punto.- Un simple transmisor y un simple receptor están conectados en el extremo del enlace. Se debe considerar confiabilidad en el envío, control de flujo, detección de errores, etc. Ejemplos de protocolos: Point-to-Point Protocol (PPP) y High Level Data Link Control (HLDC). Existen dos tipos de enlaces de red: Broadcast.- Varios transmisores y receptores están conectados a un mismo canal broadcast. Se necesita un protocolo de control de acceso al medio común. LAN Ethernet e inalámbricos son ejemplos de tecnología de Capa de Enlace tipo broadcast

57 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD CANALES DE ACCESO MULTIPLE Medio alámbrico compartidoMedio inalámbrico compartido Satélite Multiplexación y Control de acceso al medio.

58 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD DESCRIPCIÓN DEL PROTOCOLO CSMA/CD Carrier Sense Multiple Access with Collision Detection Reglas que determina como reaccionan los dispositivos de una red cuando dos dispositivos tratan de usar simultáneamente un canal de datos. CSMA/CD habilita a los dispositivos a detectar una colisión Acceso aleatorio.- no existe un tiempo preestablecido para la transmisión de las estaciones. Competición.- las estaciones compiten por el medio. CSMA/CD es un protocolo de acceso aleatorio y de competición.

59 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ALGORITMO PROTOCOLO CSMA/CD Carrier Sense Multiple Access with Collision Detection La NIC del transmisor escucha para determinar si hay o no portadora en el cable (ocupado/vacío). Si el medio está ocupado (existe portadora), el transmisor continua escuchando hasta que el medio esté libre. Si se detecta colisión, el transmisor envía señal de interferencia y asegura que las otras estaciones detecten la colisión y cese envío. Después de enviar la señal de interferencia, esperar un tiempo aleatorio para enviar trama

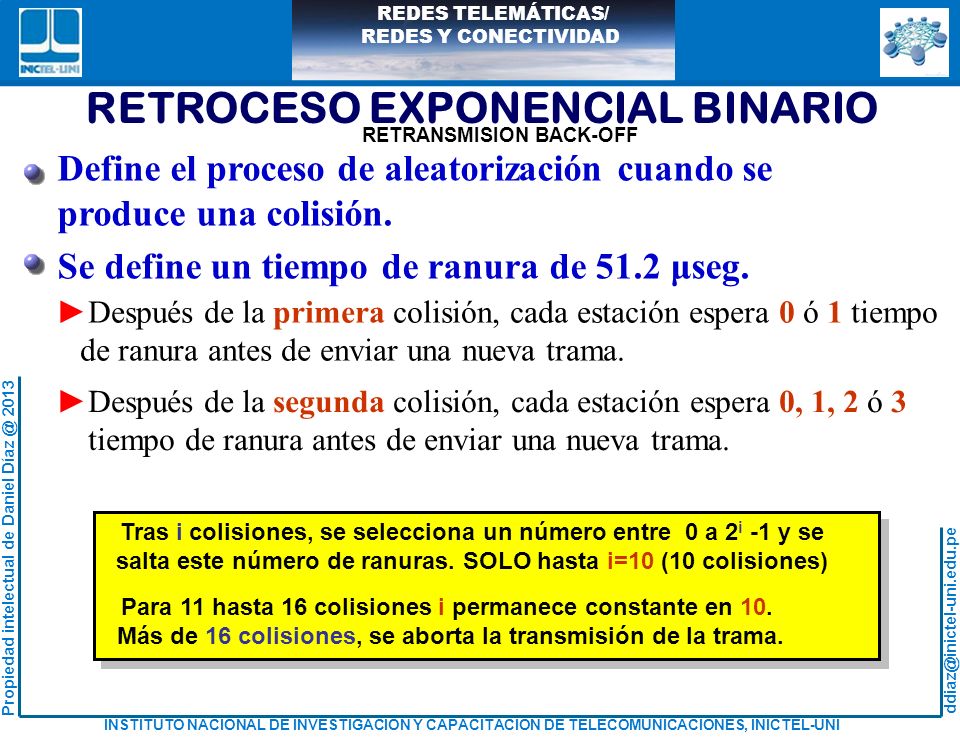

60 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD RETROCESO EXPONENCIAL BINARIO Después de la primera colisión, cada estación espera 0 ó 1 tiempo de ranura antes de enviar una nueva trama. Después de la segunda colisión, cada estación espera 0, 1, 2 ó 3 tiempo de ranura antes de enviar una nueva trama. Tras i colisiones, se selecciona un número entre 0 a 2 i -1 y se salta este número de ranuras. SOLO hasta i=10 (10 colisiones) Para 11 hasta 16 colisiones i permanece constante en 10. Más de 16 colisiones, se aborta la transmisión de la trama. RETRANSMISION BACK-OFF Define el proceso de aleatorización cuando se produce una colisión. Se define un tiempo de ranura de 51.2 μseg.

61 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLO CSMA/CD Carrier Sense Multiple Access with Collision Detection Espacio entre trama que permite al receptor asentarse. Información de CISCO

62 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLO ARP PROTOCOLO ARP

63 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLO ARP IPaIPxIPbIPy Dirección física Fa Dirección física Fx Dirección física Fb Dirección física Fy Deseo dirección física de IPb. Pero envío mi IPa y Fa Envío de dirección física Fb y dire- cción internet IPb Almacenar (IPb,Fb) Directo

64 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ACESSO A RED DISTANTE: PUERTA DE ENLACE Dato a IPb Conozco la dirección IP de la puerta de enlace 1 ARP 3 BROADCAST Envío mi dirección MAC 4 ARP 5 IPd Fd 6 IPaIPb FaFdFbFcFe AB IPd Si no conozco la MAC de IPd, uso ARP 2

65 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ACESSO A RED DISTANTE: EL PROXY ARP Dato a IPb Deseo conocer la dirección física de IPb 1 ARP 2 BROADCAST Host B no puede contestar. Está en otra red 3 IPaIPb FaFdFbFcFe AB Asumo su representación 4 Ofrezco mi dirección MAC 5 PROXY ARP 6 IPb Fd 7

66 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FORMATO DEL PROTOCOLO ARP HARDWARE TYPE : Tipo de interfaz de hardware. Valor de 1 para Ethernet. PROTOCOL TYPE : Indica el protocolo de alto nivel. Valor de 0800 para IP. HLEN : Indica la longitud de la dirección hardware. Para Ethernet, es de 06 bytes (48 bits). PLEN : Indica la longitud de la dirección Internet (IP). Para IP, es de 04 bytes (32 bits). OPERATION : Especifica la operación del protocolo ARP. 1 Solicitud ARP 3 Solicitud RARP 2 Respuesta ARP 4 Respuesta RARP SENDER HARDWARE: Contiene la dirección hardware del transmisor y ocupa 06 bytes para Ethernet (48 bits). SENDER IP: Contiene la dirección Internet IP del transmisor y ocupa 04 bytes para IP (32 bits). TARGET IP (Direcc. IP del receptor.) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE OPERATION HARDWARE TYPE HLEN (LongHw) PLEN (LongProt) PROTOCOL TYPE SENDER IP (Direcc. IP del trans) SENDER IP (Direcc. IP del trans.) 28 bytes

67 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ARP ENCAPSULADO EN UNA TRAMA Trama Ethernet Direcc. destino Direcc. origen Tipo 0806 Datos Mínimo 46 bytes TARGET IP (Direcc. IP del receptor.) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE OPERATION HARDWARE TYPE HLEN (LongHw) PLEN (LongProt) PROTOCOL TYPE SENDER IP (Direcc. IP del trans) SENDER IP (Direcc. IP del trans.) 28 bytes bytes de relleno 28 bytes del protocolo ARP

68 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANALIZANDO ARP EN LA PC C:\>arp Muestra y modifica las tablas de conversión de direcciones IP en direcciones físicas que utiliza el protocolo de resolución de direcciones (ARP). ARP -s inet_addr eth_addr [if_addr] ARP -d inet_addr [if_addr] ARP -a [inet_addr] [-N if_addr] -a Pide los datos de protocolo actuales y muestra las entradas ARP actuales. Si se especifica inet_addr, sólo se muestran las direcciones IP y física del equipo especificado. Si existe más de una interfaz de red que utilice ARP, se muestran las entradas de cada tabla ARP. -g Igual que -a. inet_addr Especifica una dirección de Internet. -N if_addr Muestra las entradas ARP para la interfaz de red especificada por if_addr. -d Elimina el host especificado por inet_addr. inet_addr puede incluir el carácter comodín * (asterisco) para eliminar todos los hosts. -s Agrega el host y asocia la dirección de Internet inet_addr con la dirección física eth_addr. La dirección física se indica como 6 bytes en formato hexadecimal, separados por guiones. La entrada es permanente. eth_addr Especifica una dirección física. if_addr Si está presente, especifica la dirección de Internet de la interfaz para la que se debe modificar la tabla de conversión de direcciones. Si no está presente, se utilizará la primera interfaz aplicable. Ejemplo: > arp -s aa c Agrega una entrada estática > arp -a.... Muestra la tabla arp.

69 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Servidor RARP Contiene todas las direcciones IP Mi dirección física es Fa, deseo saber mi dirección IP Fa Por difusión Utiliza el mismo formato que ARP Directamente PROTOCOLO RARP

70 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD PROTOCOLOS ARP y RARP Direcciones Internet IP de 32 bits Direcciones Ethernet de 48 bits ARP RARP RARP y ARP tiene el mismo formato de protocolo.

71 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD SWITCH Y HUB

72 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Trama FUNCIONAMIENTO DEL HUB Dispositivo de capa 1. repetidores multipuertos Los HUB, también denominados repetidores multipuertos, retransmiten la señal de datos recibida a todos los puertos (excepto Aumenta el dominio de colisiones al puerto donde llegó el dato). Aumenta el dominio de colisiones Trama DOMINIO DE COLISIONES

73 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FUNCIONAMIENTO DEL SWITCH IP a MAC a IP b MAC b IP c MAC c IP d MAC d Fa1Fa2 Fa3 Fa4 Fa6 MAC b ­­­­ Fa2 MAC a ­­­­ Fa1 MAC d ­­­­ Fa4 MAC c ­­­­ Fa3 MAC b Dispositivo de capa 2. Disminuye el dominio de colisiones y es hoy día ampliamente utilizado en el diseño de redes. Si la MAC de destino está en FF FF FF FF FF FF, el switch envía a trama a todos sus interfaces:broadcast Switches simétrico, todas las interfaces tiene la misma velocidad Switches asimétrico, sus interfaces tienen diferentes velocidades: 10, 100, 1000 Mbps

74 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD FUNCIONAMIENTO DEL SWITCH Ventaja del switch. Reducción de trafico en la red; se filtra la información en función de la dirección MAC de destino. Establecimiento de varios canales de datos simultáneamente entre distintos equipos. Conmutadores de almacenamiento y re-envío (store-and-forward) Se almacena la trama completa y se verifica que no exista errores. Si no hay errores, se analiza la dirección MAC de destino para ser enviado al puerto respectivo Conmutadores de truncamiento (cut-through) Se interpreta solo los primeros bytes de la trama para analizar la Dirección MAC de destino y enviar a la salida correspondiente. Menor retardo Switches asimétricos Switches asimétricos, almacenan y re-envían la trama a la interfaz con la velocidad adecuada.

75 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANALIZADOR DE PROTOCOLOS Y SIMULADOR DE REDES ANALIZADOR DE PROTOCOLOS Y SIMULADOR DE REDES

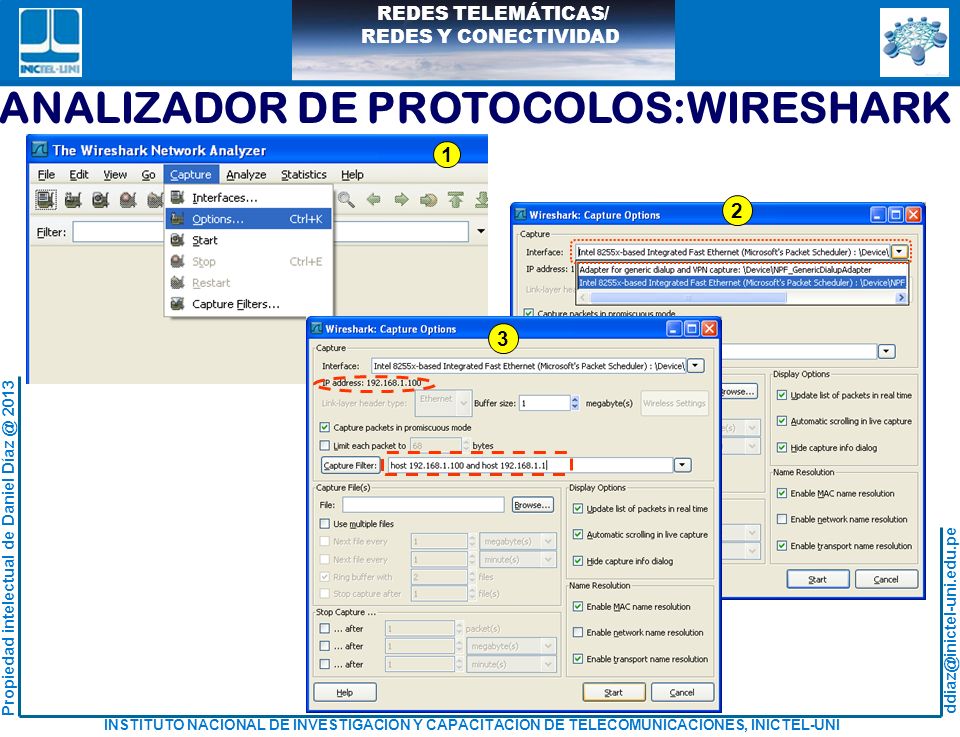

76 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANALIZADOR DE PROTOCOLOS:WIRESHARK

77 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANALIZADOR DE PROTOCOLOS:WIRESHARK

78 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD ANALIZADOR DE PROTOCOLOS:WIRESHARK

79 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD MAC de destinoMAC de origenTipo Protocolo ARP ANALIZADOR DE PROTOCOLOS:WIRESHARK ff ff ff ff ff ff f 76 a0 7d f 76 a0 7d c0 a c0 a

80 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD HERRAMIENTAS DE SIMULACIÓN

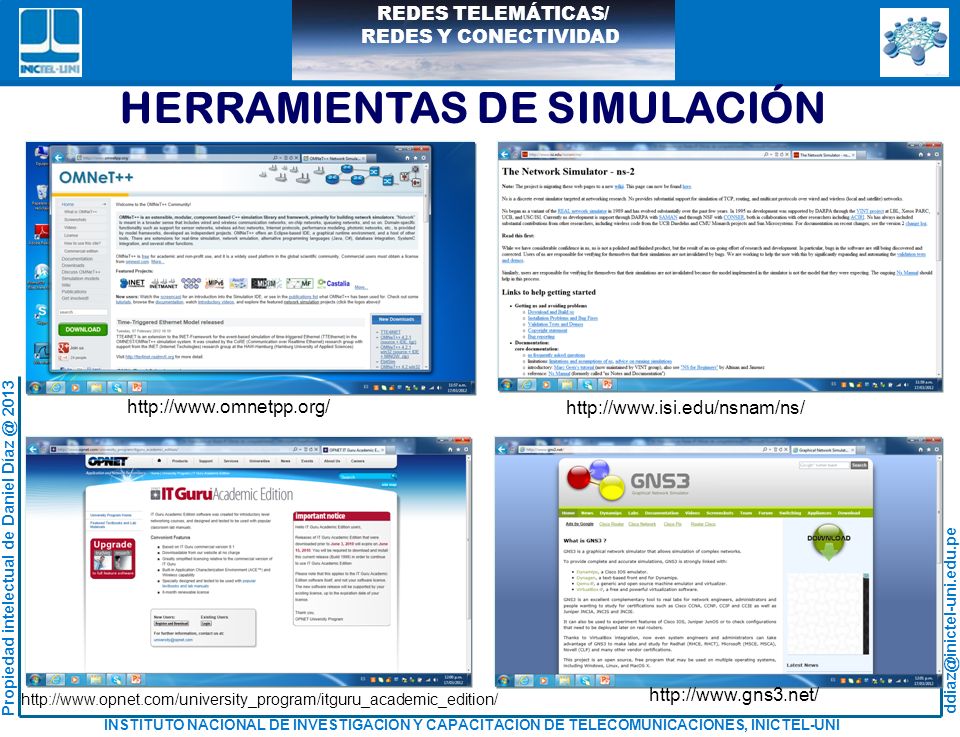

81 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD HERRAMIENTAS DE SIMULACIÓN

82 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD METODO DE TRANSMISIÓN METODO DE TRANSMISIÓN

83 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Unicast: Envío de flujo de datos separados para cada uno de los hosts requeridos: un flujo por cada usuario. Se inunda a la red con tráfico. METODOS DE TRANSMISION Multicast: 1Mbps 3Mbps La red transporta un mensaje a varios receptores en el mismo tiempo: transmisión compartida en la red. Los datos son enviados a un grupo específico.

84 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD METODOS DE TRANSMISION Similar a Multicast, con la diferencia de que se envía el dato a TODOS los hosts, deseen o no el tráfico. A través del broadcast, un host puede anunciar su presencia continua en la red. (*) Referencia: how a switch works Capítulo 6. Broadcast: Servidor Host Router TODOS los usuario Un solo flujo

85 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD BIBLIOGRAFIA Capítulo 6: Principios básicos de Ethernet. Página 291 Capítulo 7: Tecnología de Ethernet Capítulo 8: Conmutación de Ethernet Capítulo 2: Fundamentos de las Redes: Capítulo 5: Fundamentos de Ethernet. Página 233 Guía del Primer Año, CCNA 1 y 2 Tercera Edición, Edición 2004 Capítulo1: Introducción En especial el punto 1.4, Modelos de referencias Capítulo4: Subcapa de acceso al medio En especial el tema que trata de IEEE 802 Redes de Computadoras Andrew S. Tanenbaum

86 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD BIBLIOGRAFIA Tenkasi V. Ramabadran, Sunil S. Gaitonde, IEEE 1988 A Tutorial on CRC Computations AX.25 Link-Layer Protocol Specification Capítulos 1 y 2 TCP/IP Illustrated, Volumen 1. Richard Stevens

87 INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2013 REDES TELEMÁTICAS/ REDES Y CONECTIVIDAD Palacio de Versalles-Francia, Enero de 2013
