1 REDES DE INFORMACIÓN INTRODUCCIÓN A LAS REDES DE AREA LOCAL (LAN) Ingeniero ALEJANDRO ECHAZÚ Ingeniero DIEGO ARES

2 SISTEMAS CENTRALIZADOS (izquierda) Y SISTEMAS EN RED (derecha ) PROCESADOR CENTRAL ESTACIONES DE TRABAJO INTELIGENTES TERMINALES TONTOS SERVIDOR

3 LAS REDES DE COMPUTADORAS SE ESTAN CONVIRTIENDO EN LA BASE MODULAR PARA INTERCONECTAR MUCHOS DISPOSITIVOS DISTINTOS SERVIDOR NETWAREESTACION DE TRABAJO DOS MACINTOSH ESTACION DE TRABAJO UNIX ESTACION DE TRABAJO OS/2 SISTEMA IBM

4 LAS REDES TIENEN UNA ESTRUCTURA MUY PARECIDA A LAS EMPRESAS RED DE RESPONSABLES RESPONSABLE Dpto A RESPONSABLE Dpto B SERVIDOR RED Dpto ARED Dpto B

5 COMPONENTES DE UNA RED SOFTWARE (SISTEMA OPERATIVO DE RED – NOS) Módulos del Sistema Operativo de Red (NOS) ServidorCliente HARDWARE (MEDIO DE COMUNICACIONES, SERVIDORES, ESTACIONES DE TRABAJO, PLACAS DE RED, DISPOSITIVOS DE CONECTIVIDAD) Según el medio de comunicaciones las LAN se clasifican en: LAN por cable LAN inalámbrica

6 COMPONENTES DE UNA RED HARDWARE IMPRESORA MEDIO DE COMUNICACIONES PLACAS DE INTERFAZ DE RED ALMACENAMIENTO EN DISCO ESTACIONES DE TRABAJO SERVIDOR Otros recursos Controladora Transceiver Dispositivos de conectividad como HUB, REPEATER, BRIDGE, SWITCH y ROUTER.

7 MODELO OSI Y REDES LAN NIVEL FÍSICO NIVEL ENLACE DE DATOS MAC LLC OSILAN MAC (MEDIUM ACCESS CONTROL) LLC (LOGICAL LINK CONTROL) IMPORTANCIA DE ESTA SUBCAPA EN LOS CANALES DE DIFUSIÓN (BROADCAST) CONCEPTO DE DIRECCIÓN MAC

8 DIRECCIÓN MAC Es una dirección de 48 bits asignada a cada tarjeta de red (NIC). Es la dirección físca o de hardware. Se representa con dígitos hexadecimales, en 6 grupos como sigue: F0:E1:D2:C3:B4:A5 La coloca el fabricante en cada NIC. Es exclusiva de cada placa, identificando univocamente el dispositivo. Los 24 primeros bits identifican al fabricante y son asignadas por el IEEE. Los restantes identifican las tarjetas de cada fabricante. F0E1D2C3B4A5 Para averiguar la dirección MAC de la tarjeta que tiene la PC ejecutar comandos ipconfig o winipcfg (windows).

9 PLACA DE RED Conectores dependerán del tipo de red que se trate (Vampiro, RJ 45, T-BNC, etc). Componentes genéricos Controlador: formateo de trama, generación de FCS y de clock de tx, codifición, verificación FCS, etc. Transceiver: mod/demod, sensado de portadora, detección de colisiones, etc.

10 FUNCIONES DE CAPA MAC Control de acceso al medio. Procedimiento de control centralizado o distribuido. Tipo de tráfico por ráfagas o continuo. Técnicas asíncronas (dinámicas) o síncronas (dedicadas en forma fija). Las asíncronas pueden ser: Rotación circular. Adecuada cuando muchas estaciones generan tráfico Reserva. De tiempos para transmitir (ranuras). Adecuada cuando el tráfico es continuo. Poco usada en LAN. Competición. Adecuada cuando el tráfico por ráfagas.

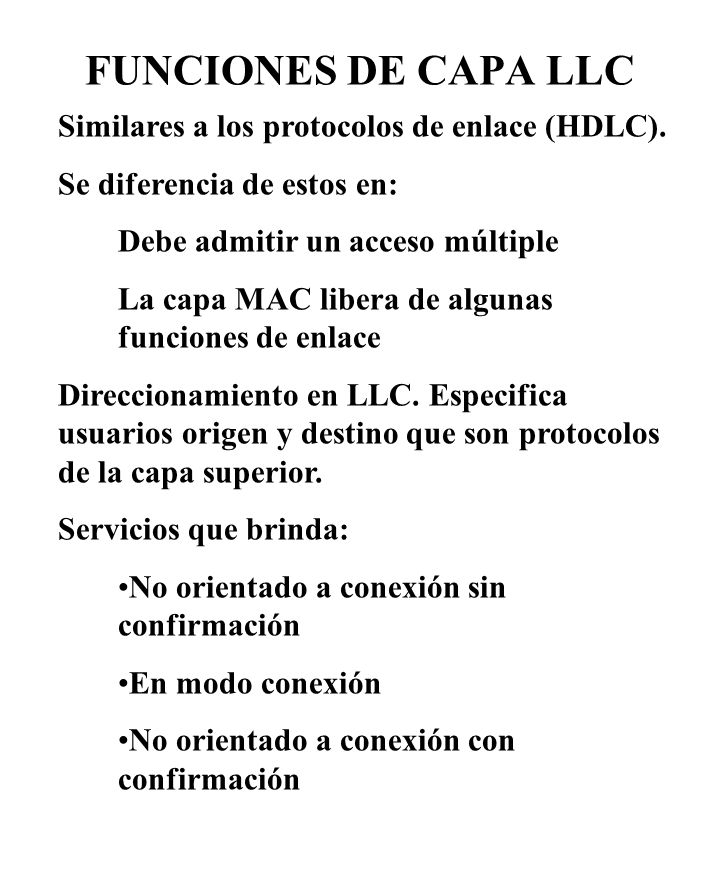

11 FUNCIONES DE CAPA LLC Similares a los protocolos de enlace (HDLC). Se diferencia de estos en: Debe admitir un acceso múltiple La capa MAC libera de algunas funciones de enlace Direccionamiento en LLC. Especifica usuarios origen y destino que son protocolos de la capa superior. Servicios que brinda: No orientado a conexión sin confirmación En modo conexión No orientado a conexión con confirmación

12 FORMATO GENÉRICO DE UNA TRAMA MAC Y LLC Se observa la PDU LLC encapsulada en la trama MAC.

13 TOPOLOGIA DE LAN LINEAL O BUS ANILLO O RING ESTRELLA O CON CONCENTRADOR HUB TOPOLOGÍA FÍSICA Y LÓGICA

14 MEDIOS DE TRANSMISIÓN PAR TRENZADO COAXIL FIBRA OPTICA UTP STP FINO GRUESO CABLEADO ESTRUCTURADO 10BT 10B2 10B5 INALÁMBRICO

15 PROTOCOLOS DE LAN Según la capa que se trate (MAC, LLC) Según el método de acceso al medio (contention/token passing o aleatorio/determinístico) Según el medio de transmisión y el tipo de red

16 NORMAS LAN IEEE CSMA Y ALOHA = ALEATORIO TOKEN PASSING = DETERMINÍSTICO LLC : CONTROL DE FLUJO Y GESTIÓN DEL ENLACE MAC : ENTRAMADO, CONTROL DE ERRORES Y ACCESO AL MEDIO

17 PROTOCOLOS DE ACCESO AL MEDIO ARBITRA LA UTILIZACIÓN DEL CANAL DE DIFUSIÓN CONTENTION (ALEATORIO) ALOHA PURO Y RANURADO NO SENSA OCUPACIÓN DEL CANAL, DETECTA COLISIONES Y ESPERA PARA RETRANSMITIR. TRAMAS DE LONGITUD FIJA. EN EL RANURADO SE GENERA SEÑAL DE SINCRONISMO. CSMA PERSISTENTE Y NO PERSISTENTE SENSA PRESENCIA DE PORTADORA EN EL CANAL. ROUND TRIP TIME (RTT) Y VENTANA DE COLISIÓN (RTT MAX). MAYOR RTT, MAYOR PROBABILIDAD DE COLISIÓN. SI NO COLISIÓN, TOMA EFECTIVA DEL CANAL. P-PERSISTENTE DESPUÉS DE UNA COLISIÓN, ESPERA UN NUMERO ENTERO DE RTT MAX PARA SENSAR. TIPO RANURADO. P ES LA PROBABILIDAD DE TRANSMISIÓN ANTE EL SENSADO DE QUE EL CANAL ESTÁ LIBRE. NO PERSISTENTE NO SENSA CONTINUAMENTE EL CANAL. SI OCUPADO, ESPERA UN T ALEATORIO. CSMA/CD ABORTA TRANSMISIÓN CUANDO DETECTA COLISIONES TOKEN PASSING (DETERMINISTICO) USO DE TESTIGO PARA MONOPOLIZAR EL CANAL

18 GATEWAY ROUTER BRIDGE - SWITCH REPETIDOR - HUB COMPARACION DE DIVERSOS DISPOSITIVOS DE RED CON LOS NIVELES DE PROTOCOLOS OSI

19 HUBS No es un conmutador. Actúa como repetidor. Capa física.

20 PUENTES BRIDGE (PUENTE) INTERCONECTA SEGMENTOS, CON FUNCION SIMILAR AL REPETIDOR ALMACENA Y HACE CONTROL DE ERRORES ANTES DE RETRANSMITIR REENVIA TRAMAS QUE CORRESPONDEN AL SEGMENTO. NO CARGA A LA RED. UNE DISTINTOS TIPOS DE LAN

21 UN BRIDGE QUE CONECTA DISTINTOS TIPOS DE REDES SERVIDOR NIC LAN A ETHERNETLAN B ETHERNET LAN C TOKEN RING

22 EN UN BRIDGE,LOS DIAPOSITIVOS DEL NIVEL MAC SE CONECTAN VIA EL CONTROL DE ENLACE LOGICO FISICO RED CSMA/CDTOKEN RING LLC MAC

23 REDES DE INFORMACIÓN INTRODUCCIÓN A LAS REDES DE AREA LOCAL (LAN) Ingeniero ALEJANDRO ECHAZÚ Ingeniero DIEGO ARES
