1 Tipos de Redes LAN COMP 417

2 Redes LAN Peer-to-peer Client/server – La principal diferencia entre ambas configuraciones es la adición de un servidor dedicado

3 Redes LAN Peer-to-peer (p2p)

4 Redes LAN Client/server

5 Tecnologías LAN Ethernet – Desarrollado a principios de los 70s en Xerox PARC (Palo Alto Research Center) – 80s – convertido en el estándar por Digital Equipment, Intel y Xerox (DIX) – El Institute of Electrical and Electronics Engineers (IEEE) lo convierte en el estándar IEEE 802.3

6 Ethernet – 10 Mbps 802.3u – Fast Ethernet 100 Mbps 802.3z – Gigabit Ethernet 1000 Mbps Estandares emergentes – IEEE 803.3an (10 Gigabit Ethernet) – 100 Gigabit Ethernet (bajo desarrollo)

7 Ethernet Método de acceso al medio de transmisión – Describe la manera en que varios equipos comparten un único canal Ethernet Formato para transferir datos Especificaciones de hardware – Cableado

8 Método de Acceso CSMA/CD – Carrier Sense Multiple Access with Collision Detection Logra que varios equipos operen independientemente en un canal único de conección

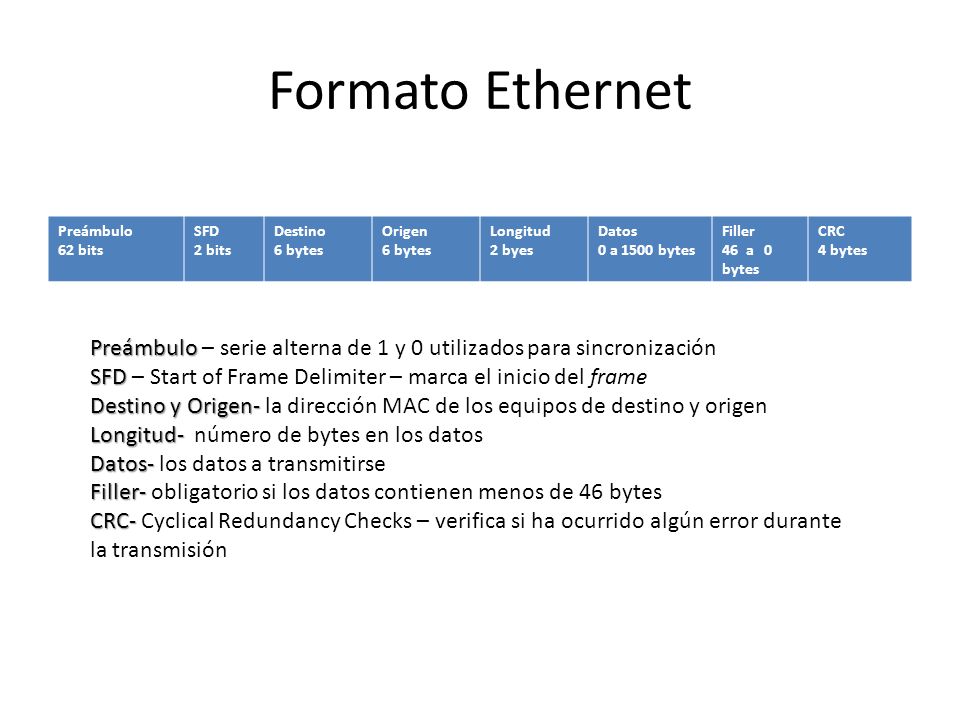

9 Formato Ethernet Preámbulo 62 bits SFD 2 bits Destino 6 bytes Origen 6 bytes Longitud 2 byes Datos 0 a 1500 bytes Filler 46 a 0 bytes CRC 4 bytes Preámbulo Preámbulo – serie alterna de 1 y 0 utilizados para sincronización SFD SFD – Start of Frame Delimiter – marca el inicio del frame Destino y Origen- Destino y Origen- la dirección MAC de los equipos de destino y origen Longitud- Longitud- número de bytes en los datos Datos- Datos- los datos a transmitirse Filler- Filler- obligatorio si los datos contienen menos de 46 bytes CRC- CRC- Cyclical Redundancy Checks – verifica si ha ocurrido algún error durante la transmisión

10 Hardware Ethernet EstándaresVelocidadSegmentosEquipos / segmento 10Base5 (Thicknet)Cable coaxial grueso 10 Mbps 500 metros (1640 pies)100 equipos y tres segmentos 10Base2 (Thinnet)Cable coaxial delgado RG- 58A/U 10 Mpbs 185 metros (606 pies)30 equipos y tres segmentos 10BaseTUTP 10 Mbps100 metros (328 pies)1 equipo y 1024 segmentos 10BaseFFibra óptica 100MbpsConectar dos redes hasta 4000 metros Une dos edificios 100BaseT (Fast Ethernet)Cable Cat5 100BaseFXFibra óptica 100MbpsConectar dos redes hasta 412 metros 1000BaseT y F1000Mbps25 a 100 metros UTP 550 metros fibra óptica 10GBaseTCable Cat Mbps100 metros UTP 28 metros a 25 millas - Fibra óptica 100GBaseFibra óptica 100,000Mbps

11 Bibliografia Mathews, Marty. Microsoft Windows Server 2008 Guia del Administrador. McGraw-Hill, 2009.
