E NCAPSULAMIENTO DE PAQUETES POR TRAMAS Mariana Malanco.

Presentaciones similares


Presentación del tema: "E NCAPSULAMIENTO DE PAQUETES POR TRAMAS Mariana Malanco."— Transcripción de la presentación:

1 E NCAPSULAMIENTO DE PAQUETES POR TRAMAS Mariana Malanco

2 E NCAPSULAMIENTO El procedimiento de encapsulación especifica como incorporar una unidad del protocolo de datos (PDU) de una capa dentro de un PDU de una capa inferior. Un paquete XTP esta contenido, o encapsulado, dentro de una trama de capa inferior, y esta capa inferior convierte el servicio de entrega de datos en un paquete XTP.

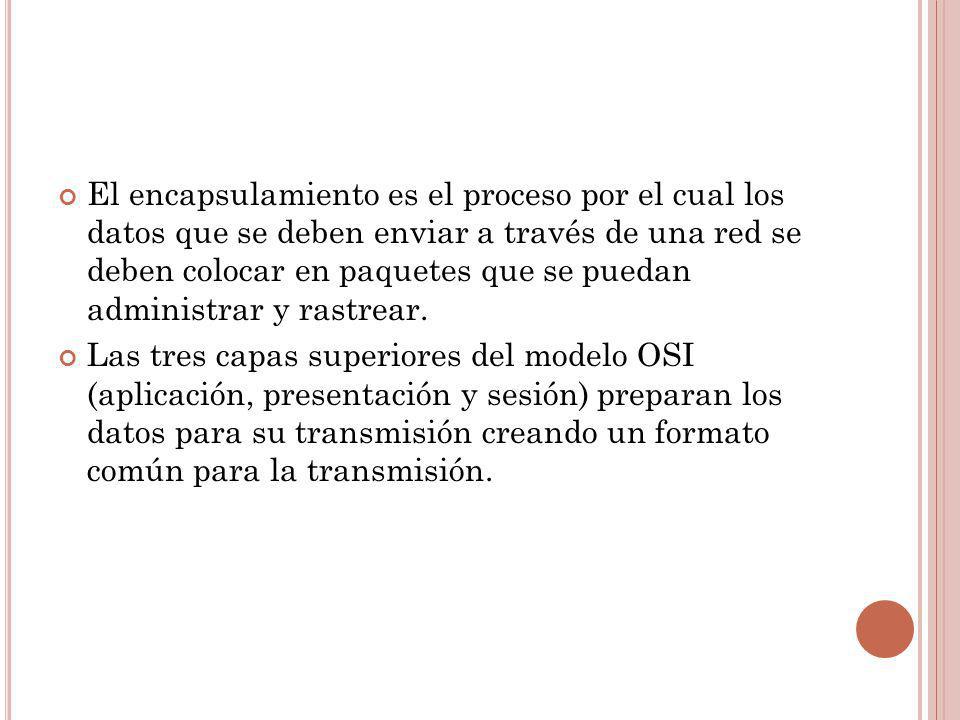

3 El encapsulamiento es el proceso por el cual los datos que se deben enviar a través de una red se deben colocar en paquetes que se puedan administrar y rastrear. Las tres capas superiores del modelo OSI (aplicación, presentación y sesión) preparan los datos para su transmisión creando un formato común para la transmisión.

4 La capa de transporte divide los datos en unidades de un tamaño que se pueda administrar, denominadas segmentos. También asigna números de secuencia a los segmentos para asegurarse de que los hosts receptores vuelvan a unir los datos en el orden correcto. Luego la capa de red encapsula el segmento creando un paquete. Le agrega al paquete una dirección de red destino y origen, por lo general IP.

5 El servico de entrega subyacente empleada por XTP, Dentro de estas tramas de los paquetes XTP a ser encapsulados, deben proveerse 3 cosas: Entrega fin-a-fin del paquete XTP. Asegurar alguna validez sobre el encapsulamiento de la trama. Las dirección fuente usada por el servicio.

6 El servicio debe proveer una entrega fin-a-fin desde que XTP es un protocolo de capa de transporte sin capacidades de enrutamiento. Si XTP es usado en un ambiente de internet, el servicio de entrega de datos subyacente de XTP debe ser un protocolo de capa de red.

7 XTP puede ser usado en un ambiente donde los servicios de enrutamiento no son necesarios; es este caso XTP puede ser interfaced directamente sobre un protocolo de capa MAC o AAL, y los paquetes XTP encapsulados directamente dentro de estas tramas

8 T RAMAS En redes una trama es una unidad de envío de datos. Consta de cabecera, datos y cola. En la cola suele estar algún chequeo de errores. En la cabecera habrá campos de control de protocolo. La parte de datos es la que quiera transmitir en nivel de comunicación superior nivel de red.

9 E NCAPSULAMIENTO PPP Encapsulamiento con tramas RFC1662 proveen un sistema de transmisión de datos multi-protocol sobre conexiones punto a punto. Las implementaciones que soportan IETF estándares son: RFC 1661: Protocolo punto a punto (PPP). RFC 1332: PPP Protocolo Internet de Protocolo de Control (IPCP). Todas las implementaciones que son válidas sobre RFC 1662 también lo son en ADSL, implementando el modo PPP. Por ejemplo, PPP para otros protocolos, encriptado, compresión y autentificación.

10 F LUJO DE PAQUETES A TRAVÉS DE LOS DISPOSITIVOS DE C APA 2: Los paquetes se ubican dentro de tramas, de modo que para comprender la forma en que viajan los paquetes en los dispositivos de la Capa 2 La forma en que se encapsulan los paquetes, que es la trama. Cualquier cosa que le suceda a la trama también le sucede al paquete. Las NIC, los puentes y los switches involucran el uso de la de la dirección de enlace de datos (MAC) para dirigir las tramas. Las NIC son el lugar donde reside la dirección MAC exclusiva.

11 La dirección MAC se utiliza para crear la trama. Los puentes examinan la dirección MAC de las tramas entrantes. Si la trama es local (con una dirección MAC en el mismo segmento de red que el puerto de entrada del puente), entonces la trama no se envía a través del puente. Si la trama no es local (con una dirección MAC que no está en el puerto de entrada del puente), entonces se envía al segmento de red siguiente.
