¿QUÉ ES? La energía undimotriz es la energía producida por el movimiento de las olas.

Presentaciones similares


Presentación del tema: "¿QUÉ ES? La energía undimotriz es la energía producida por el movimiento de las olas."— Transcripción de la presentación:

1

2

3 ¿QUÉ ES? La energía undimotriz es la energía producida por el movimiento de las olas.

4 OLAS Son formadas por el arrastre generado por la fricción entre el viento y la superficie del agua. Cuanto mas crece la altura de la ola, mayor su capacidad de extraer energía del viento.

5 Las partículas de agua se mueven describiendo círculos, por lo que la ola transporta energía tanto en la superficie como en capas más profundas.

6 Una de las propiedades características de las olas es su capacidad de desplazarse a grandes distancias prácticamente sin pérdida de energía, por ello la energía en cualquier parte del océano acaba en el borde continental. De este modo la energía se concentra en las costas

7 Cuando la ola llega a aguas de baja profundidad, el fondo la va frenando de abajo hacia arriba. En las olas siguientes la distancia entre crestas se reduce progresivamente, la cima avanza más rápido que la base, se forma una muralla y posteriormente rompe sobra la playa.

8 Energía media de olas kW/m(de frente de ola)

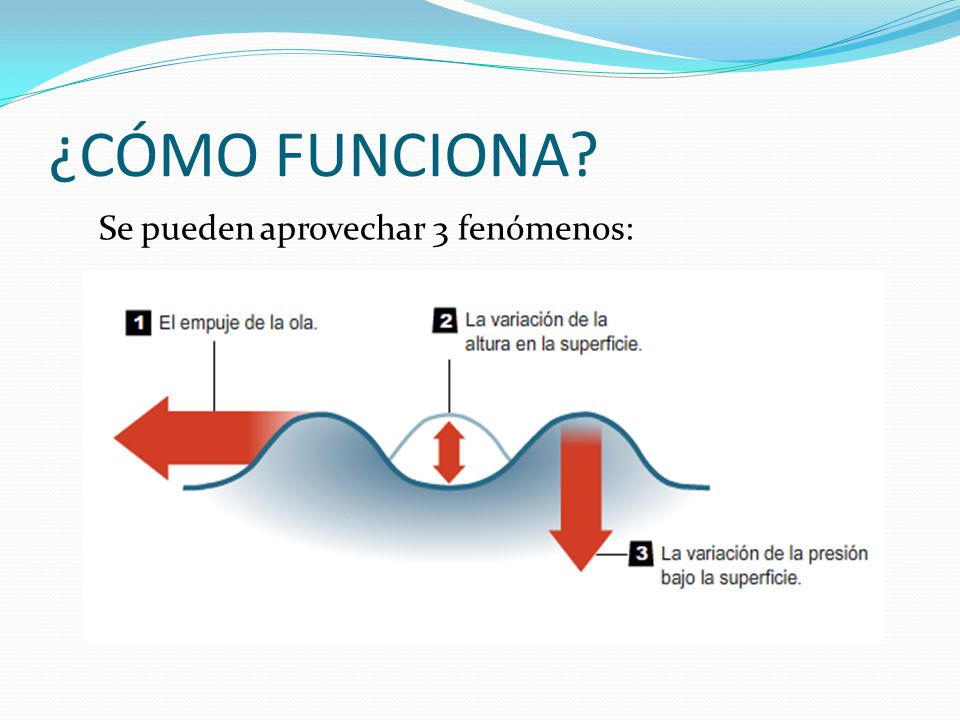

9 ¿CÓMO FUNCIONA? Se pueden aprovechar 3 fenómenos:

10 1. EMPUJE

11 WAVE DRAGON En las costas de Nissum Bredning, Dinamarca, desde 2004

12 237 Toneladas. Brazos 58 m de largo. Hace uso de tecnología madura (turbinas) No tiene piezas móviles, obtiene energía al convertir energía potencial. Se instala en aguas profundas (+40m) para aprovechar más la energía de las olas antes de que se pierda cerca de la zona costera.

13 Overtopping -> Storage -> Power-take-off Los brazos concentran las olas. El oleaje sobrepasa el borde de la estructura. El agua es almacenada. Se libera hacia el mar haciéndolas pasar por turbinas.

14

15 2. VARIACIÓN DE LA ALTURA

16 PELAMIS

17 Es un conjunto de cilindros semi-sumergidos, unidos por bisagras. Diseñado para aguas de 50-70m de profundidad. Esta hecho para soportar las inclemencias del mar, con el mínimo de mantenimiento posible, se sacrifica eficiencia. Tres unidades independientes de generación de 250 kW c/u.

18 150 m de largo. 3.5 m de ancho. 700 toneladas. Anclada al lecho marino. Conectada a la red por un cable marino.

19 Las bisagras permiten movimiento horizontal y vertical. Con el movimiento de las bisagras entran en acción las bombas hidráulicas moviendo un fluido a alta presión dentro de un circuito. El fluido activa un generador hidráulico de 250 kW.

20

21

22 POWERBUOY

23 Consiste en una boya exterior que se mueve verticalmente siguiendo las ondas de las olas. Se usa en aguas en profundidades de alrededor de 14 m. Todo el dispositivo se fija al fondo mediante un ancla de 100 toneladas. La energía obtenida es llevada a tierra por un cable submarino

24 Un cilindro hidráulico interior comprime un fluido que, a su vez, hace girar un generador.

25 3. VARIACIÓN DE LA PRESIÓN

26 EFECTO ARQUIMEDES Se sitúa entre 40 y 100 m bajo el nivel del mar, por lo que no está expuesta a condiciones meteorológicas adversas. Está sujeta al lecho marino mediante un pedestal. Su único elemento móvil es una carcasa superior llena de aire que actúa como flotador. Puede generar hasta 1.2 MW, se dirige a la superficie por un cable submarino

27 Al elevarse la ola, la columna de agua aumenta y con ella la presión. Cuando la ola desciende el efecto es inverso. Debido a esta presión, el cilindro flotador desciende. Cuando la ola baja el aire comprimido se expande y vuelve a empujar al cilindro hacia arriba. Un generador de movimiento vertical produce la electricidad.

28

29

30 VENTAJAS No genera gases de efecto invernadero. Energía limpia, renovable, silenciosa y poco visible. Impacto ambiental muy leve.

31 DESVENTAJAS Grandes costos de mantenimiento, reparación e instalación. Costos se incrementan mientas mas alejados de la costa estén los equipos. Producciones bajas comparadas con otras fuentes.

32 REFERENCIAS 09/10/29/72161.aspx 09/10/29/72161.aspx /ciencia2/17/htm/sec_11.html /ciencia2/17/htm/sec_11.html _y_ciencia/2009/02/01/ php _y_ciencia/2009/02/01/ php nt&task=view&id=6&Itemid=5 nt&task=view&id=6&Itemid=5
