1 TESLAMETRO ANALÓGICO

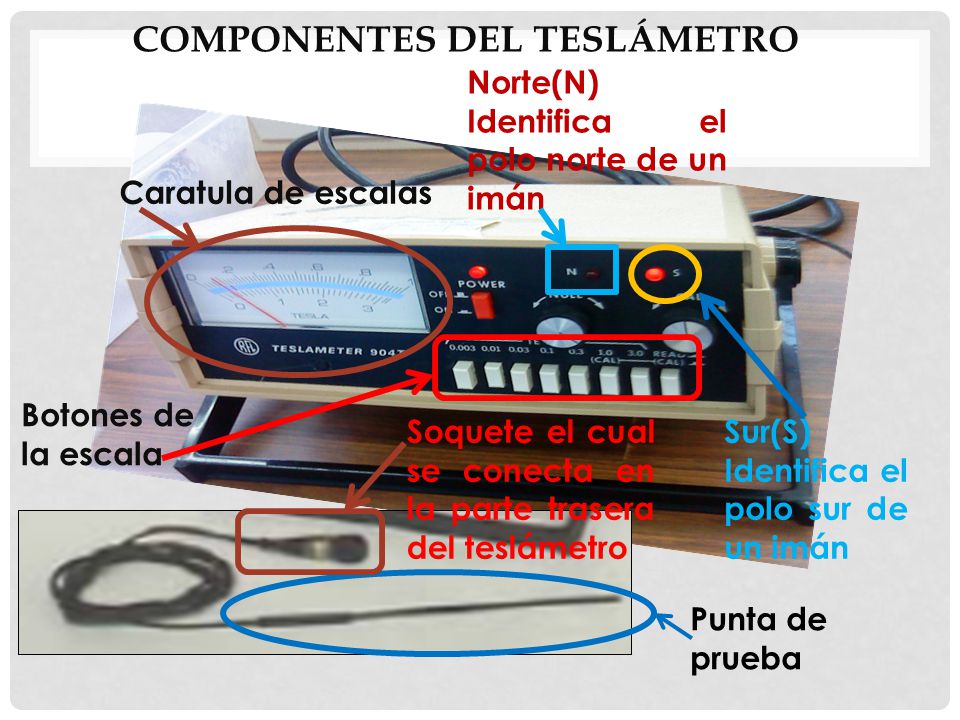

2 COMPONENTES DEL TESLÁMETRO Caratula de escalas Botones de la escala Norte(N) Identifica el polo norte de un imán Sur(S) Identifica el polo sur de un imán Punta de prueba Soquete el cual se conecta en la parte trasera del teslámetro

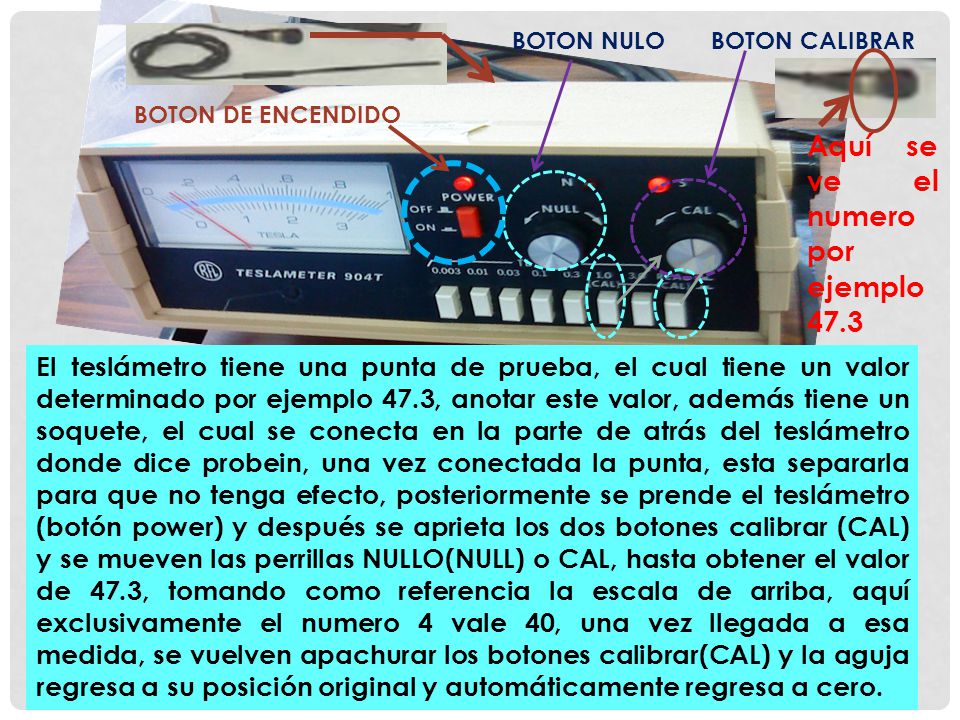

3 El teslámetro tiene una punta de prueba, el cual tiene un valor determinado por ejemplo 47.3, anotar este valor, además tiene un soquete, el cual se conecta en la parte de atrás del teslámetro donde dice probein, una vez conectada la punta, esta separarla para que no tenga efecto, posteriormente se prende el teslámetro (botón power) y después se aprieta los dos botones calibrar (CAL) y se mueven las perrillas NULLO(NULL) o CAL, hasta obtener el valor de 47.3, tomando como referencia la escala de arriba, aquí exclusivamente el numero 4 vale 40, una vez llegada a esa medida, se vuelven apachurar los botones calibrar(CAL) y la aguja regresa a su posición original y automáticamente regresa a cero. BOTON NULO BOTON CALIBRAR BOTON DE ENCENDIDO Aquí se ve el numero por ejemplo 47.3

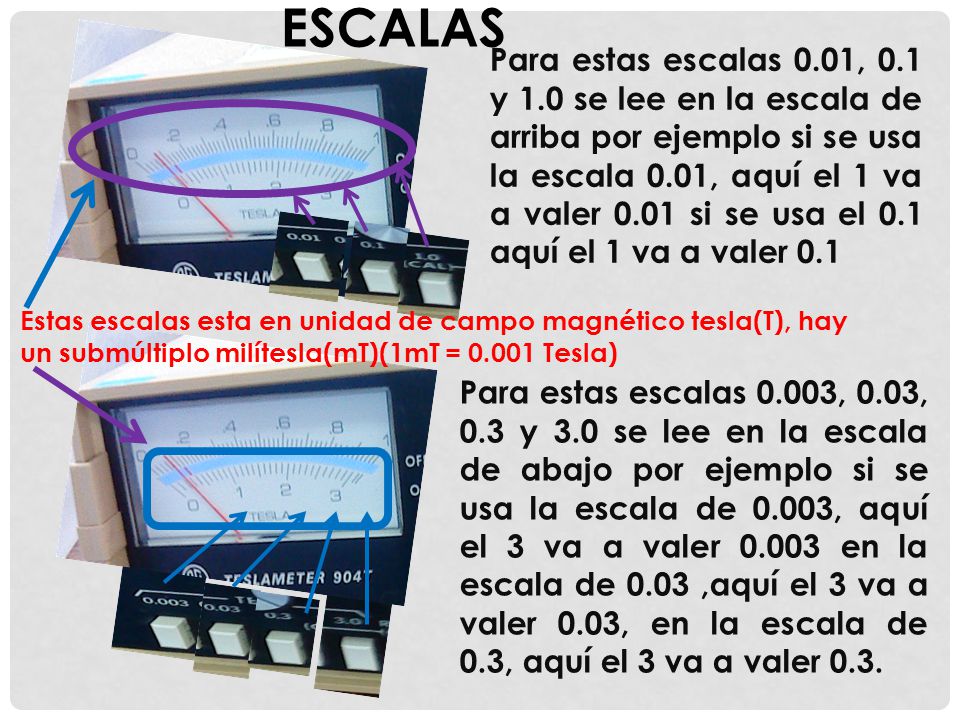

4 Para estas escalas 0.01, 0.1 y 1.0 se lee en la escala de arriba por ejemplo si se usa la escala 0.01, aquí el 1 va a valer 0.01 si se usa el 0.1 aquí el 1 va a valer 0.1 Para estas escalas 0.003, 0.03, 0.3 y 3.0 se lee en la escala de abajo por ejemplo si se usa la escala de 0.003, aquí el 3 va a valer en la escala de 0.03,aquí el 3 va a valer 0.03, en la escala de 0.3, aquí el 3 va a valer 0.3. ESCALAS Estas escalas esta en unidad de campo magnético tesla(T), hay un submúltiplo milítesla(mT)(1mT = Tesla)

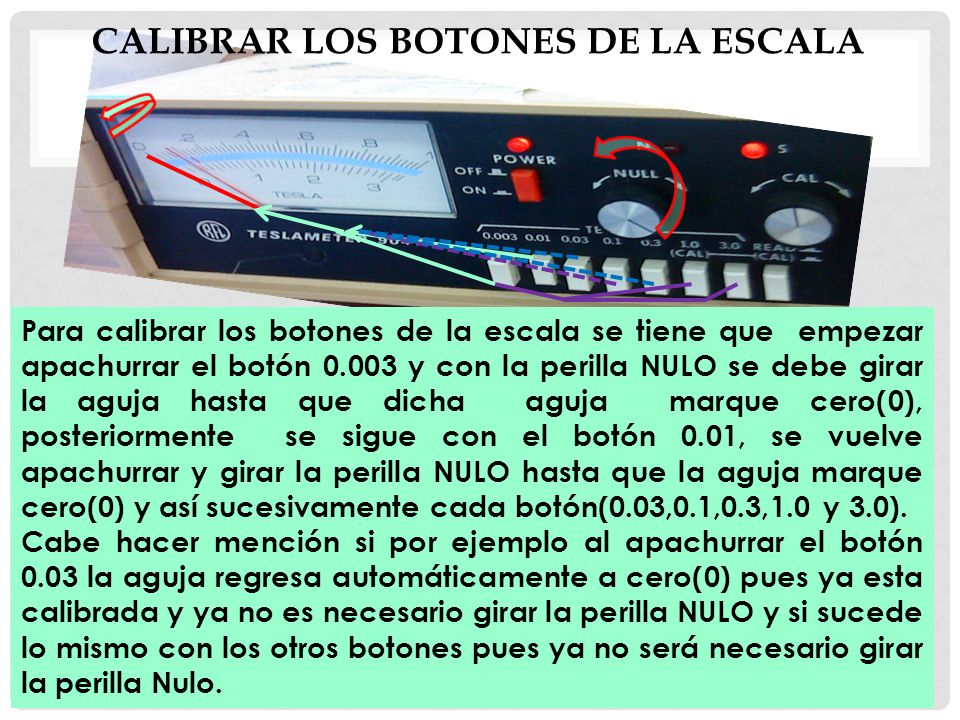

5 Para calibrar los botones de la escala se tiene que empezar apachurrar el botón y con la perilla NULO se debe girar la aguja hasta que dicha aguja marque cero(0), posteriormente se sigue con el botón 0.01, se vuelve apachurrar y girar la perilla NULO hasta que la aguja marque cero(0) y así sucesivamente cada botón(0.03,0.1,0.3,1.0 y 3.0). Cabe hacer mención si por ejemplo al apachurrar el botón 0.03 la aguja regresa automáticamente a cero(0) pues ya esta calibrada y ya no es necesario girar la perilla NULO y si sucede lo mismo con los otros botones pues ya no será necesario girar la perilla Nulo. CALIBRAR LOS BOTONES DE LA ESCALA

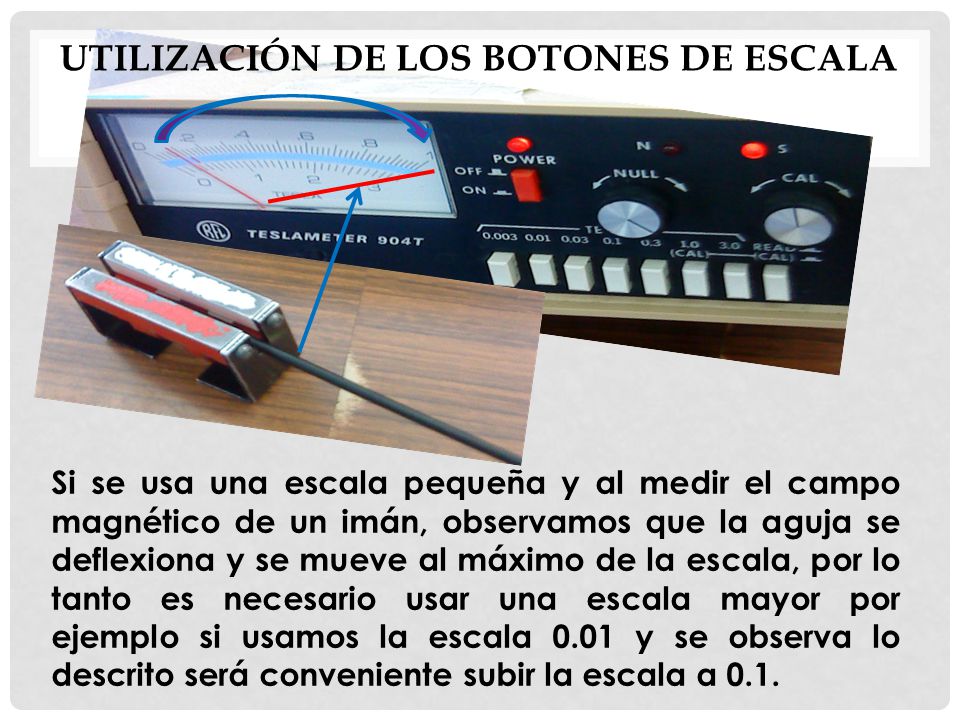

6 UTILIZACIÓN DE LOS BOTONES DE ESCALA Si se usa una escala pequeña y al medir el campo magnético de un imán, observamos que la aguja se deflexiona y se mueve al máximo de la escala, por lo tanto es necesario usar una escala mayor por ejemplo si usamos la escala 0.01 y se observa lo descrito será conveniente subir la escala a 0.1.

7
