Mirando Más Allá del Velo: Radioastronomía en México Stanley Kurtz Centro de Radioastronomía y Astrofísica UNAM, Campus Morelia.

Presentaciones similares


Presentación del tema: "Mirando Más Allá del Velo: Radioastronomía en México Stanley Kurtz Centro de Radioastronomía y Astrofísica UNAM, Campus Morelia."— Transcripción de la presentación:

1 Mirando Más Allá del Velo: Radioastronomía en México Stanley Kurtz Centro de Radioastronomía y Astrofísica UNAM, Campus Morelia

2 Bosquejo de la charla El espectro electromagnético La Opacidad Mecanismos de emisión y los astros Los radiotelescopios INAOE – GTM UNAM – EVLA UNAM – ALMA UNAM - MEXART Radioastronomía en General Radioastronomía en México

3 El Espectro de Radiación Electromagnetica De hoy en d í a se utiliza todo el espectro para observar los astros

4 Cómo son las ondas electromagnéticas? = longitud de onda = la frecuencia de la onda c = la velocidad de la luz: 300,000 km por SEGUNDO!

5 ¿Por qué observar en radio?

6 Venus: observado con luz visible por la sonda Galileo.

7 Venus: observado en ondas de radio por la sonda Magallanes y el radiotelescopio de Arecibo.

8 Vivimos en el disco de una galaxia espiral Halo Bulbo disco Usted Está aquí

9 El centro galáctico Visto en ondas de radio

10 Iones de la ionósfera imponen un limite inferior a las frecuencias que se puede observar….

11 Moléculas de agua y oxígeno en la troposfera imponen un limite superior a las frecuencias que se puede observar.…

12 Procesos Radiativos: el continuo (cualquiera frecuencia) Radiaci ó n del fondo c ó smico Cuerpo negro a 2.7 Kelvin Emisi ó n bremsstrahlung dispersi ó n de electrones Radiaci ó n sincrotr ó nica electrones relativistas en campo magn é tico

13 Procesos Radiativos: l í neas espectrales (ciertas frecuencias) Hidrógeno en estados Rydberg (excitados a n = muy alto, hasta 800) Hidrógeno cambio de espín Moléculas: rotación vibración tuneleo cuántico

14 Azul: imagen óptica obtenida de Monte Palomar Rojo: imagen en radio a 20 cm, obtenida del VLA Galaxia elíptica NGC5532

15 Verde: visible, gas frío en oxígenoVerde: visible, gas frío en oxígeno azul: rayos X, gas caliente azul: rayos X, gas caliente rojo: radio, radiación sincrotrónica rojo: radio, radiación sincrotrónica Supernova E

16 Júpiter Visto en luz óptica En Rayos-X En Radio

17 Los Radiotelescopios Existen en gran variedad: desde alámbrica hasta parabólica Dos dimensiones críticas: 1. la superficie lisa << 2. el diámetro grande >> Arreglos Diámetros efectivos hasta 100,000 km Altísima resolución angular T. de F. por cómpu Un sólo plato Diámetros más chicos de 3 a 305 metros Menos resolución angular T. de F. automático

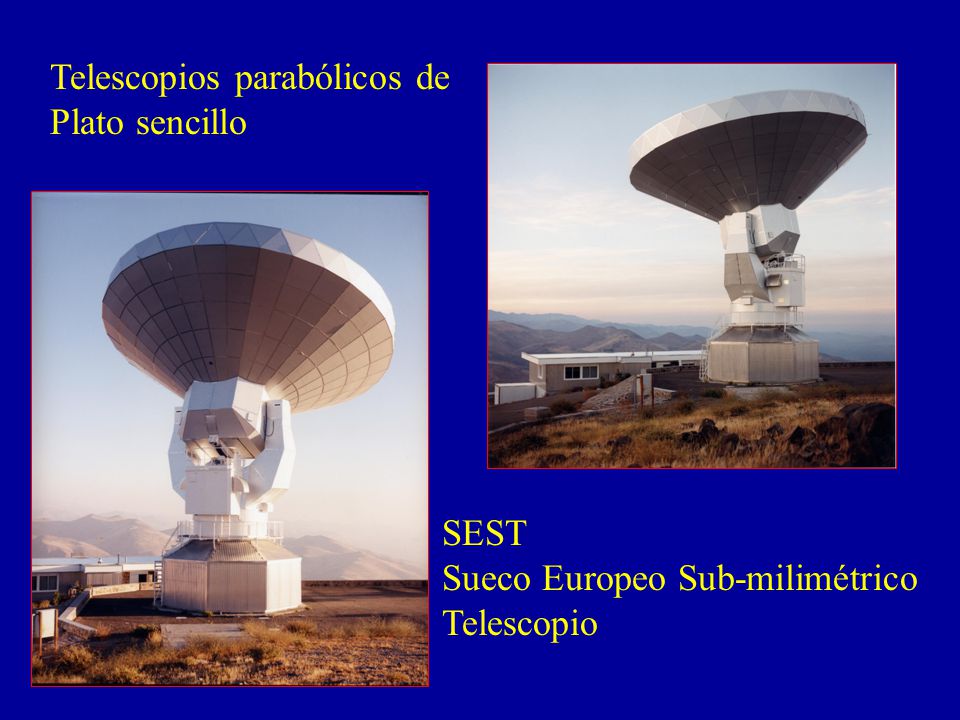

18 Telescopios parabólicos de Plato sencillo SEST Sueco Europeo Sub-milimétrico Telescopio

19 15 métros de diámetro liso a nivel de 20 micras de 3, 2, 1, y 0.8 mm 2500 métros sobre el nivel del mar

20 El Telescopio de Green Bank, del Observatorio Nacional de Radioastronomía De E.U. Un plato parabólico sencillo, 100 metros en diámetro OJO: foco no-alineado con el eje principal!

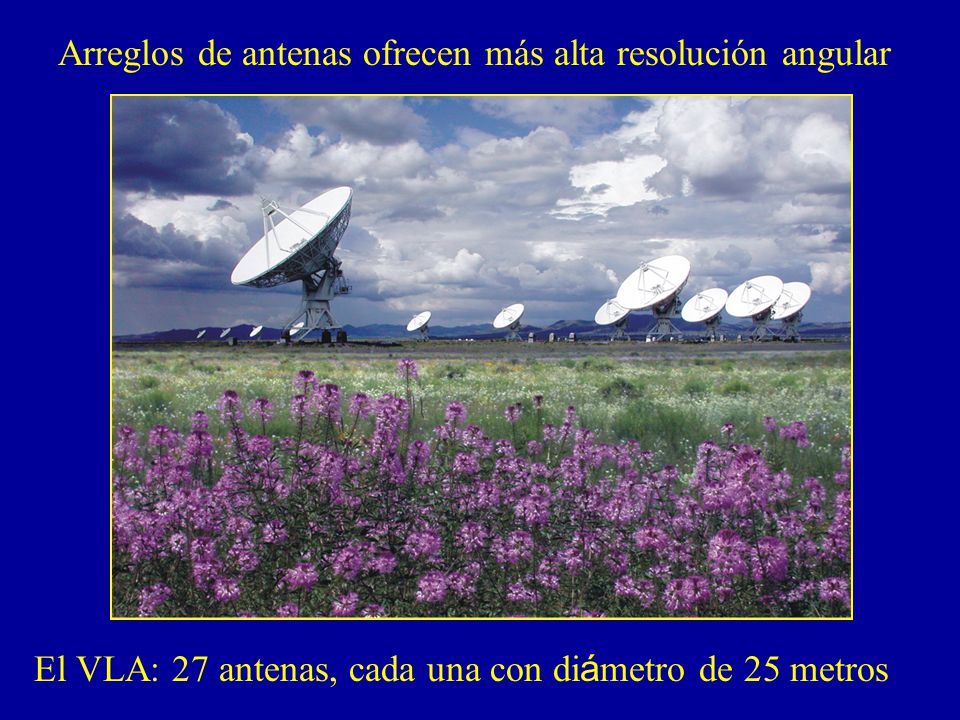

21 Arreglos de antenas ofrecen más alta resolución angular El VLA: 27 antenas, cada una con di á metro de 25 metros

22 El Gran Telescopio Milimétrico Proyecto del INAOE en Puebla: Más grande del mundo 50 metros de diámetro, para ondas milimétricas

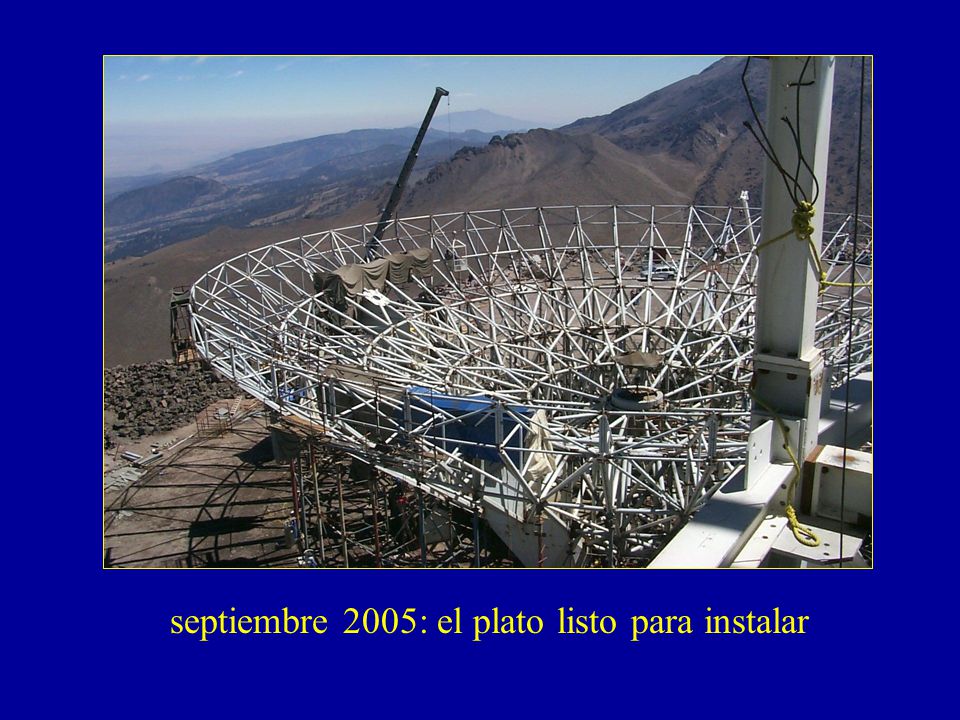

23 septiembre 2005: el plato listo para instalar

24 19 de noviembre del 2005: el plato en punto de subirse

25

26

27 El GTM: primera luz en 2007

28 Tetra Pod Installation - March 2006

29 Comparación con el tamaño de la Tierra Torementas Solares: Eyecciones de masa coronal Ráfagas Manchas solares Brotes de partículas

30 La Magnetosfera: Un Escudo Natural del Viento Solar y Eyecciones de Masa Coronal

31 CLIMA ESPACIAL Y TECNOLOGIA

32 EL CENTELLEO INTERPLANETARIO

33 MEXART: un radiotelescopio Michoacano

34 Vista panorámica del terreno

35 Antena de 140 pies (43 metros) del NRAO

36

37 Características técnicas del radiotelescopio de Coeneo, Michoacan frecuencia de operación MHz elemento básicodipolo de 1 longitud de onda numero de elemento 4096 numero líneas Este-Oeste64, cada línea tiene 64 dipolos

38 Laboratorio de Electrónica de radiofrecuencia Proyectos de Radiotelescopia

39 FIN
