Radiotelescopios Luis F. Rodríguez, CRyA, UNAM, Morelia ¿Cómo puede obtener información el astrónomo? El espectro electromagnético La ventana de radio.

Presentaciones similares


Presentación del tema: "Radiotelescopios Luis F. Rodríguez, CRyA, UNAM, Morelia ¿Cómo puede obtener información el astrónomo? El espectro electromagnético La ventana de radio."— Transcripción de la presentación:

1 Radiotelescopios Luis F. Rodríguez, CRyA, UNAM, Morelia ¿Cómo puede obtener información el astrónomo? El espectro electromagnético La ventana de radio Un poco de historia Antenas solas e interferómetros Procesos de continuo Procesos de línea El futuro de la radioastronomía La radioastronomía en México

2 Para objetos cercanos (en nuestro Sistema Solar) contamos con la exploración directa y con la radar astronomía. ¡Gracias a la Naturaleza por los fotones! ¿Cómo puede obtener información el astrónomo sobre el Universo?

3 Robot en Marte

4 Radiotelescopio de Arecibo

5 Imágenes de un asteroide mediante radar astronomía

6 Proyecto Auger Rayos Cósmicos

7 Neutrinos

8 Ondas gravitacionales LIGO

9 El espectro electromagnético

10 Para las ondas electromagnéticas: = longitud de onda = frecuencia c = velocidad de la luz

11

12

13

14 La Ventana de Radio Va desde 20 m hasta 0.3 mm (¡un factor de casi 10,000!) La ionosfera se hace opaca a grandes longitudes de onda (frecuencia de plasma) A pequeñas longitudes de onda la atmósfera se hace opaca debido a la absorción de moléculas como el vapor de agua y el oxígeno molecular

15 La ionosfera se hace opaca (de hecho, refleja la radiación) con longitudes de onda mayores que aproximadamente 20 metros (o sea 15 MHz). Radio AM: 0.53 a 1.60 MHz Radio FM: 90 a 108 MHz Para AM la ionosfera es reflejante, para FM es transparente.

16 Ionosfera Día

17 Noche

18

19 En la radioastronomía se mide la componente eléctrica del campo electromagnético, la cual se amplifica mediante equipo electrónico. En contraste, en el visible o en los rayos X, se detecta el fotón como si fuera partícula.

20 Karl Jansky

21 El trabajo pionero de Jansky se realizó a una longitud de onda de 20 metros, donde un dipolo es la antena mas conveniente. Para longitudes más cortas que aproximadamente un metro (que es donde se hace casi todo el trabajo moderno) es mejor usar superficies parabólicas. Área del dipolo es del orden de la longitud de onda al cuadrado. Área de la superficie parabólica es del orden del radio al cuadrado. Esto hace que por ejemplo a una longitud de onda de 1 cm, una superficie parabólica con 1 metro de radio equivalga en área a 10,000 dipolos de 1 cm.

22 Plato de Reber

23 Mapas de contornos de Reber

24

25 GBT

26

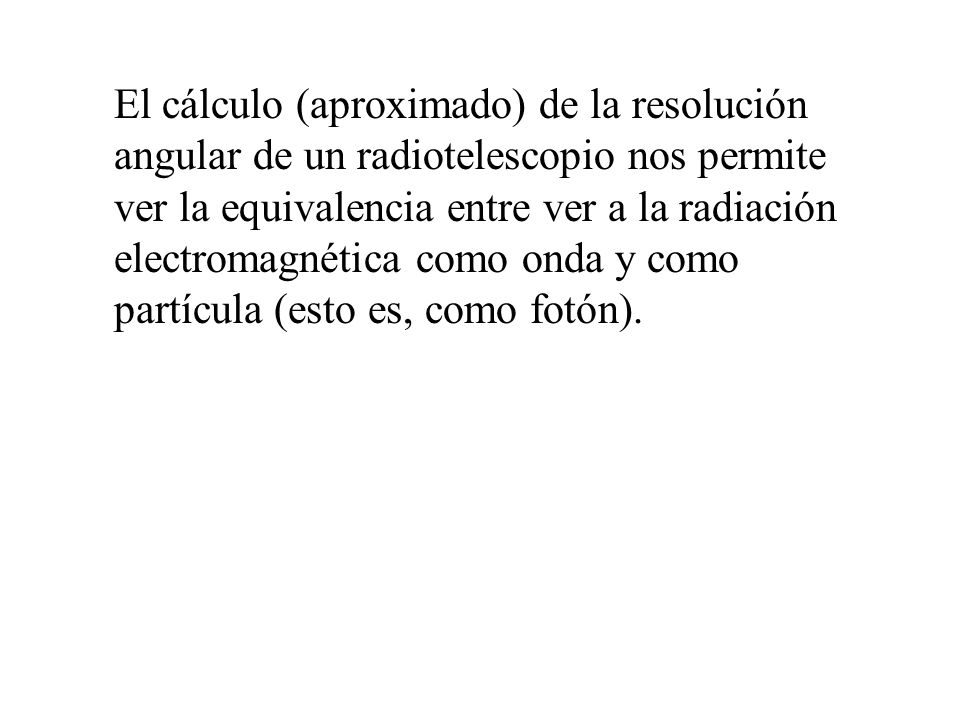

27 El cálculo (aproximado) de la resolución angular de un radiotelescopio nos permite ver la equivalencia entre ver a la radiación electromagnética como onda y como partícula (esto es, como fotón).

28

29

30 La resolución angular de un radiotelescopio solo es del orden del minuto de arco (similar a la del ojo humano). Esta resolución es modesta y hace falta un interferómetro para obtener mejor resolución angular.

31 Resolución Angular ¿Qué tan precisamente podemos determinar la posición de una estrella o bien la dirección de la que proviene un sonido?

32

33

34

35

36

37

38

39

40

41

42

43 Ventajas de una Antena Sola Relativamente sencilla Puede utilizar receptores incoherentes (i. e. Bolómetros) Los arreglos de receptores permiten en la actualidad mapeos rápidos Se detecta todo el flujo dentro del haz

44 SCUBA LW ARRAY

45 Ventajas de un interferómetro Mayor resolución angular Producen imágenes de millones de pixeles Sustituyen al acero con la electrónica Obtienen posiciones de enorme precisión

46 GBT

47 Very Large Array

48 Sir Martin Ryle Premio Nobel de Física de for his observations and inventions, in particular of the aperture synthesis technique...

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70 Very Large Array

71

72 Procesos de Emisión de Continuo Térmicos: Libre-libre: Regiones HII, Nebulosas Planetarias,Vientos Ionizados, Chorros Térmicos Cuerpos sólidos (polvo): Polvo Interestelar, Planetas, Discos Protoplanetarios No - térmicos: Sincrotrón: Supernovas, Radiogalaxias, GRBs, Medio Interestelar Girosincrotrón: Magnetósferas Estelares

73 MecanismoIndice Espectral Temperatura de Brillo PolarizaciónVariabilidad en el Tiempo Libre-libre -0.1BajaNo Cuerpo Sólido 2BajaLinealNo Sincrotrón -0.7 (Opticamente Delgado) AltaLinealSi GirosincrotrónVariableAltaElípticaSi

74 Imagen en colores falsos de un chorro de radio

75 Disco Protoplanetario

76 Visión artística de un sistema planetario en formación

77

78

79

80

81 ¿Cuál es posiblemente el resultado más importante en el continuo de radio?

82 ¡La Radiación Cósmica de Fondo!

83 Emisión de Líneas en Radio Líneas Moleculares: Más de 80 especies detectadas. CO es el caballito de batalla. Varias moléculas emiten como maser Líneas de Atomos: HI, 3He, D Líneas de Recombinación de Gas Ionizado

84

85

86

87 BHR 71

88

89

90

91

92 NGC 2195 HI V

93

94

95

96

97 ¿Cuál es posiblemente el resultado más importante en líneas en el radio?

98 NGC 4258

99 Algunos Descubrimientos de la Radioastronomía Radiación Cósmica de Fondo Radiogalaxias Pulsares Nubes Moleculares Discos Protoplanetarios

100

101

102

103

104

105 Allen Telescope

106 Se espera que cuatro grandes interferómetros dominen la astronomía observacional en las primeras décadas del siglo XXI: LOFAR: > 20 cm SKA: 20-2 cm EVLA: cm ALMA: cm

107 LOFAR

108 SKA

109

110 ALMA

111

112 ¿Qué está equivocado con la anterior animación? Las antenas aparecen equidistantes entre sí, lo cual es una mala idea porque obtendrían la misma información. Hay que distribuir las antenas de modo que entre ellas haya tantas separaciones distintas como orientaciones distintas.

113 Radioastronomía en México Alrededor de 12 observacionales y 6 teóricos Proyectos de Instrumentación: Radiotelescopio Solar en Coeneo, Mich. Colaboración con EVLA y ALMA Gran Telescopio Milimétrico

114

115

116

117 Atacama Large Millimeter Array

118 Large Millimeter Telescope

119

120

121

122
